Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

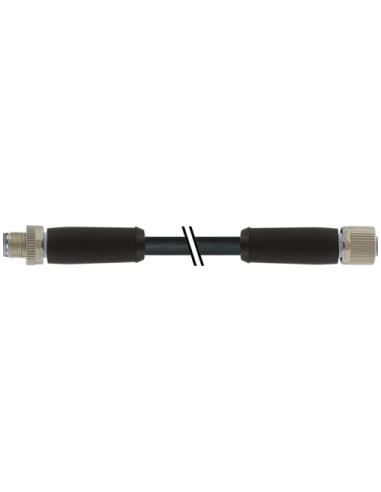

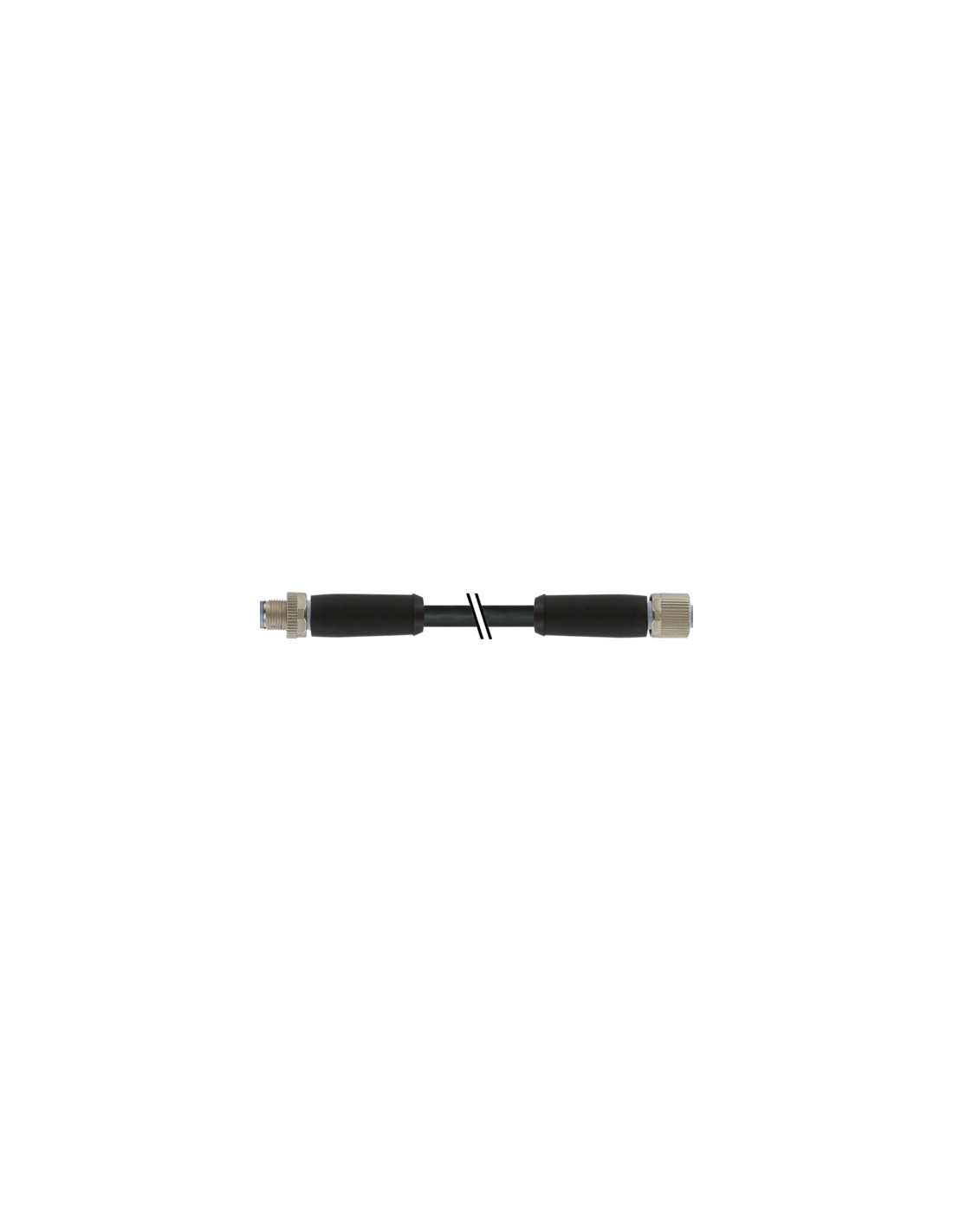

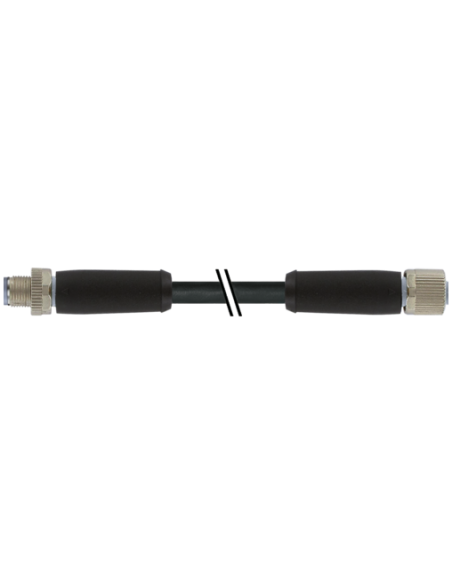

Konektor M12 Power L-kod męski 0° / żeński 0°, 5-pinowy, 3 m – 7000-P4241-P340300
Konektor M12 Power L-kod o długości kabla 3 metrów, wyposażony w złącze męskie i żeńskie pod kątem prostym (0°), to profesjonalne rozwiązanie do niezawodnego połączenia zasilania w aplikacjach przemysłowych. Produkt gwarantuje wysoką wydajność i bezpieczeństwo transmisji zasilania w wymagających warunkach otoczenia, zgodnie z normą IEC 61076-2-111.
Zastosowanie konektora M12 Power L-kod
Konektory tego typu znajdują zastosowanie wszędzie tam, gdzie niezawodność połączeń energetycznych jest kluczowa. Najczęściej wykorzystywane są w:
- Automatyce przemysłowej – zasilanie serwonapędów, silników, modułów, rozdzielaczy mocy
- Robotyce – szybkie i trwałe łączenie przewodów zasilających w robotach przemysłowych
- Transporcie liniowym i magazynowaniu – zasilanie taśmociągów, podajników, sterowników
- Maszynach produkcyjnych – niezawodność podłączeń w warunkach pracy ciągłej
- Infrastrukturze budynkowej – zasilanie rozproszonych systemów sterujących i automatyki
Najważniejsze zalety złącza M12 Power L-kod
- Wysoka obciążalność prądowa – do 16 A na styk oraz maksymalne napięcie robocze 63 V DC, co pozwala na zasilanie urządzeń o dużej mocy
- 5-pinowa konstrukcja – możliwość przesyłania zasilania wraz z przewodem ochronnym FE
- L-kodowanie – zapewnia kompatybilność z najnowszymi standardami przemysłowymi oraz bezpieczeństwo użytkowania
- Solidna konstrukcja – obudowa z wysokiej jakości tworzywa PUR, odporność na mechaniczne uszkodzenia oraz działanie chemikaliów i olejów
- Klasa ochrony IP65/IP66K/IP67 – doskonała szczelność na pył i wodę, zabezpiecza przed działaniem czynników zewnętrznych
- Pozłacane styki – gwarantują niską rezystancję kontaktu i wysoką trwałość połączenia
- Bezhalogenowe materiały – niski poziom emisji dymu i szkodliwych gazów w przypadku pożaru
Kluczowe cechy techniczne konektora M12 Power L-kod
- Długość kabla: 3 m
- Przewody: 5 x 2,5 mm², skrętka miedziana, oznaczenia: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GY (szary)
- Średnica zewnętrzna kabla: 9,5 mm
- Materiał płaszcza i osłony: PUR (poliuretan), materiał izolacji przewodów PP
- Zakres temperatur pracy: od -25°C do +85°C
- Odpowiedni do peszli: 16,4 mm średnicy wewnętrznej
- Odporny na UV, oleje oraz płomień (zgodnie z wymaganiami przemysłu)
- Łatwa instalacja – szybki montaż przez zakręcenie oraz odporność na wstrząsy
- Bardzo dobre parametry mechaniczne: wytrzymałość na liczne cykle zgięcia i skręcania (do 5 mln cykli C-track)

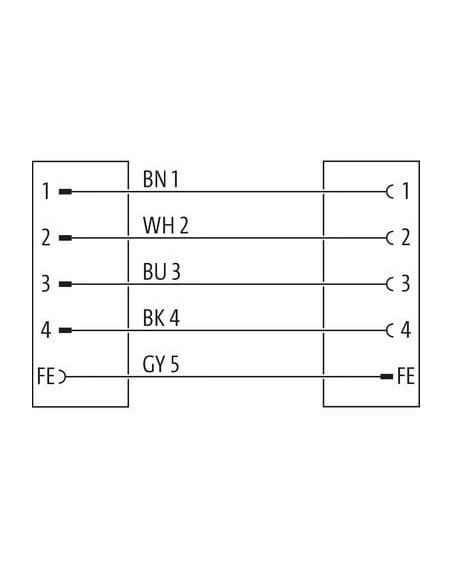

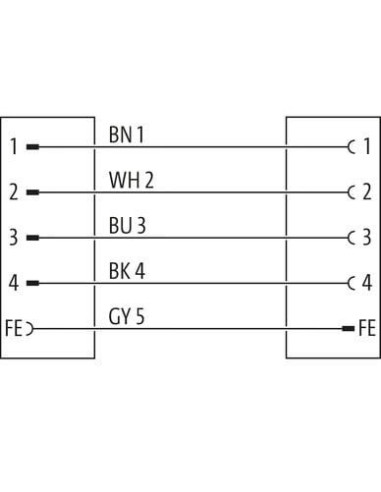

Schemat połączeń i budowa złącza M12 Power L-kod
Złącze M12 Power L-kod posiada typowe rozmieszczenie pinów i kluczowanie, zgodnie z międzynarodowymi normami. Przewody są dokładnie opisane kolorystycznie, co znacznie ułatwia prawidłowe podłączanie w różnorodnych aplikacjach i eliminuje ryzyko pomyłek podczas instalacji.
Przykładowe zastosowania konektora M12 Power L-kod
- Wysokonapięciowe linie zasilające komponenty automatyki
- Szybkozłączki w szafach sterowniczych
- Maszyny pakujące, linie transportowe, stacje rozdzielcze mocy
- Mainboardy rozdzielaczy energii w automatyce i robotyce
Konektor M12 Power L-kod męski 0° / żeński 0°, 5-pinowy, kod produktu 7000-P4241-P340300 to niezawodne i uniwersalne rozwiązanie do zastosowań przemysłowych, wyróżniające się wysoką trwałością, bezpieczeństwem i odpornością na najtrudniejsze warunki eksploatacji.
