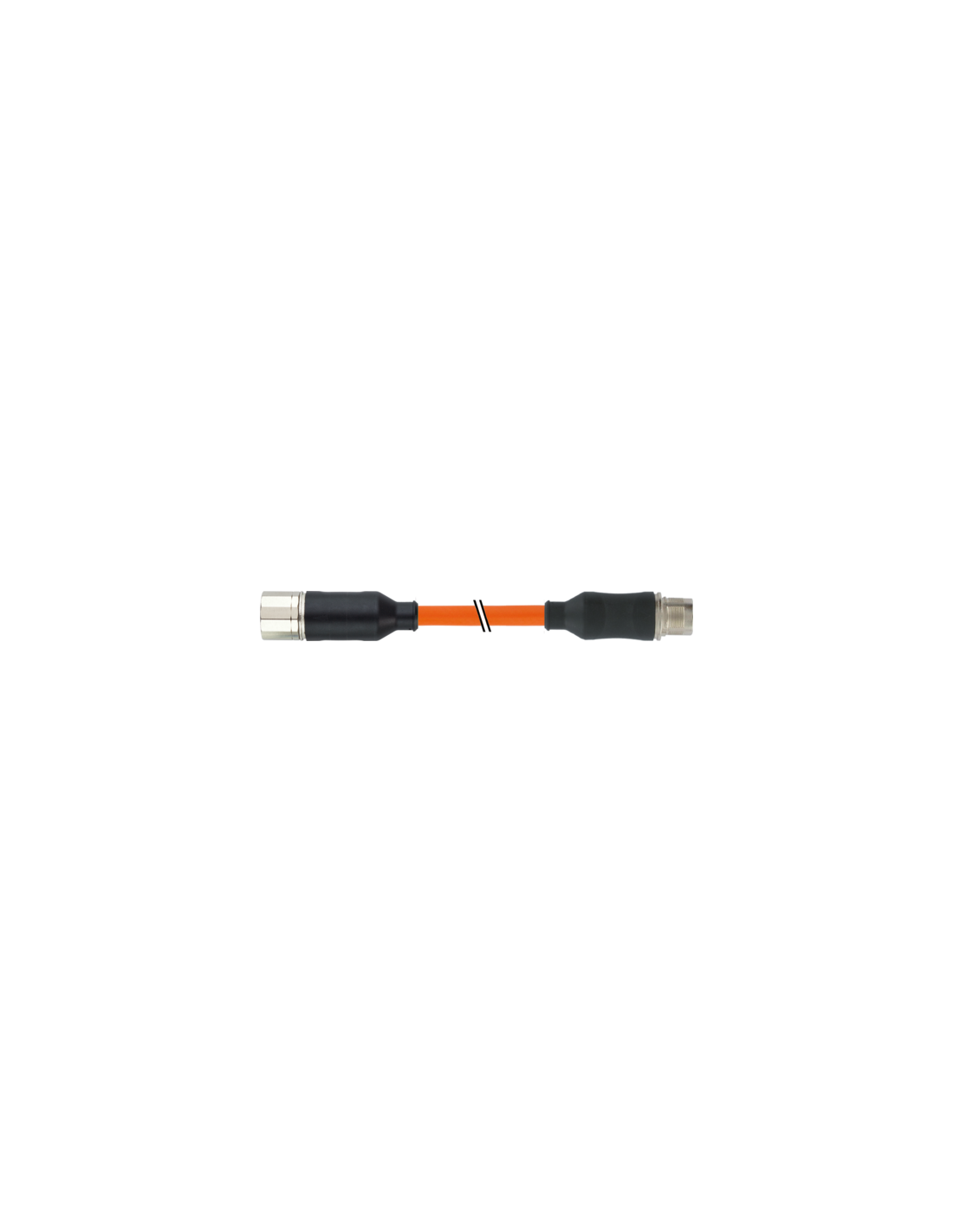

Kabel zasilający dla SINAMICS S120 i silników ze złączem M23
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

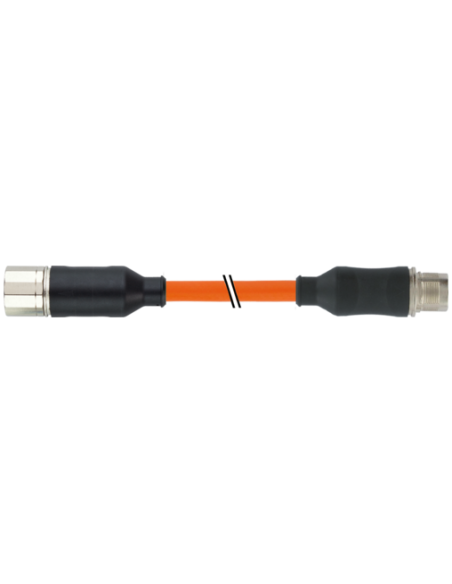

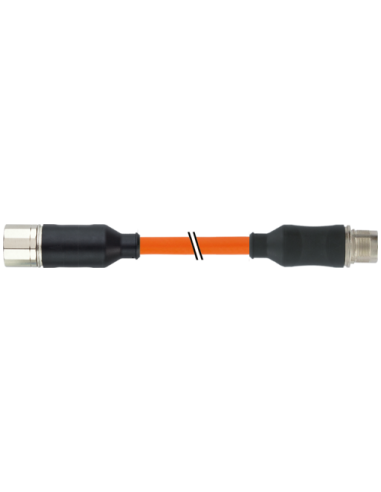

Żeński prosty – męski prosty
M23 – M23, 6-pinów
4 pinów zajętych
ekranowany
bez przewodów hamulcowych
bez koszulek kablowych
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
Żyły zasilające: 12 A (1.5 mm²), 15 A (2.5 mm²)
| Długość kabla | 6 m |
| Moment obrotowy | 2 Nm |
| Family construction form | M23 |
| Gwint | M23 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16 mm |
| Rozwartość klucza | SW27 |
| Family construction form | M23 |
| odpowiedni do peszli (Ø wewnętrzna) | 23 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 630 V |
| Napięcie robocze DC maks. | 630 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 6 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Materiał obudowa | PUR |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 857 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires z Filler twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fiber tape, Fleece |
| Filler | tak |
| wire arrangement | czarny W/L3/D/L-, czarny U/L1/C/L+, czarny V/L2, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | TMPU |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation (Power) | TPM |
| Outer diameter wire insulation (Power) | 3,1 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Ingredient freeness wire insulation (Power) | bezołowiowe, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing colour wire insulation (Power) | biały (czarna izolacja) |
| Liczba żył (zasilanie) | 4 |
| Amount strands wire (Power) | 140 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 2,5 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 1000 V |
| Max. rated voltage (conductor - ground) | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Current carrying capacity min. wire (Power) | 20,8 A |
| Electrical resistance coating wire (Power) | 8 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV @ 300 s |
| Pojemność elektryczna stała liniowa (przewód - przewód) | 90000 pF/km |
| pojemność elektryczna stała linii (przewód - osłona) | 160000 pF/km |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV @ 300 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 4 kV @ 300 s |
| Rezystancja izolacji | 2500 MΩ × km |
| Electrical capacity line constant (wire - shield) (power) | 200000 pF/km |
| Electrical capacity line constant (wire - wire) (power) | 120000 pF/km |
| AC withstand voltage power (wire - shield) | 4 kV @ 300 s |
| Power frequency withstand voltage power (wire - jacket) | 4 kV @ 300 s |
| AC withstand voltage power (wire - wire) | 4 kV @ 300 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 50 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 5 m/s @ 25 °C |
| Skręcanie | ± 30 °/m |
Kabel zasilający serwo M23 do SINAMICS S120 – 7000-PS105-8570600
Kabel serwo M23 6m o numerze katalogowym 7000-PS105-8570600 to profesjonalny przewód zasilający przeznaczony do systemów napędowych i silników wyposażonych w złącze M23, takich jak napędy SINAMICS S120. Zastosowanie technologii wysokiej klasy oraz zoptymalizowanych materiałów sprawia, że przewód ten doskonale nadaje się zarówno do wymagających aplikacji przemysłowych, jak i do pracy w trudnych warunkach środowiskowych.
Przewód serwo M23 – idealny do zastosowań przemysłowych
Profesjonalne złącza M23 (żeńskie i męskie, proste, 6-pinowe) zapewniają pewność połączenia oraz kompatybilność z wieloma silnikami oraz urządzeniami automatyki przemysłowej. Kabel posiada cztery aktywne tory zasilające i jest w pełni ekranowany, co gwarantuje odporność na zakłócenia elektromagnetyczne, nawet podczas pracy w pobliżu silnych źródeł zakłóceń.
- Wysoka odporność na oleje, benzyny i środki chemiczne – dzięki zastosowaniu osłony z wytrzymałego tworzywa PUR (TPMU), przewód sprawdzi się w środowiskach przemysłowych narażonych na kontakt z różnorodnymi substancjami.
- Podwyższony stopień ochrony IP65 / IP67 – kabel odporny na zapylenie i zalanie wodą (przy właściwym zamontowaniu), co zwiększa trwałość i niezawodność.
- Wysokie parametry elektryczne – napięcie robocze do 630 V AC/DC, prąd znamionowy do 20,8 A na żyłę, duża odporność izolacji oraz ekranowanie miedziane ocynowane, co pozwala na bezpieczne użytkowanie w automatyce, robotyce i napędach serwo.
- Ochrona przed zakłóceniami – wysoki współczynnik ekranu (do 85% powierzchni), dodatkowe oploty z materiałów pochłaniających zakłócenia, pozwalają na pewną transmisję sygnałów zasilających przy jednoczesnej odporności na zakłócenia zewnętrzne.
- Solidne wykonanie i materiały – obudowa z tworzywa PUR, blokada z mosiądzu niklowanego, bezzanieczyszczone składniki (bezhalogenowy, bezsilikonowy, wolny od ołowiu i FCKW).
Typowe zastosowania kabla serwo M23
- Automatyka przemysłowa – połączenia zasilające silniki serwo w liniach produkcyjnych i maszynach CNC.
- Robotyka – przewody zasilające do serwonapędów i ramion robotów przemysłowych, gdzie istotna jest odporność na gięcia i liczne cykle pracy.
- Przemysł spożywczy i chemiczny – wszędzie tam, gdzie występuje kontakt z olejami, chemikaliami czy wysokim zapyleniem.
- Systemy transportowe i pakujące – napędy przenośników, sortowników i automatów pakujących.
Zalety stosowania kabla serwo M23 w instalacjach napędowych

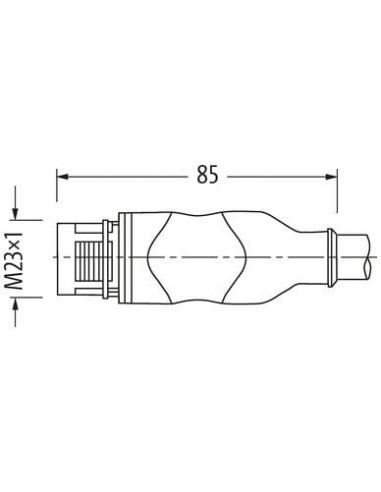

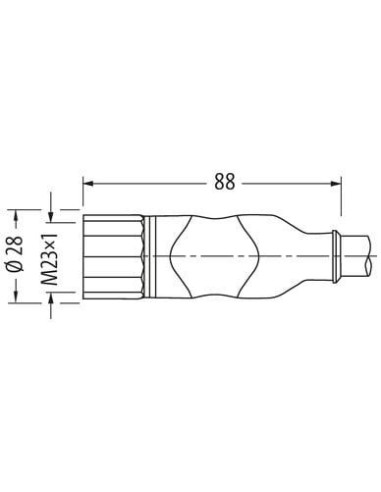

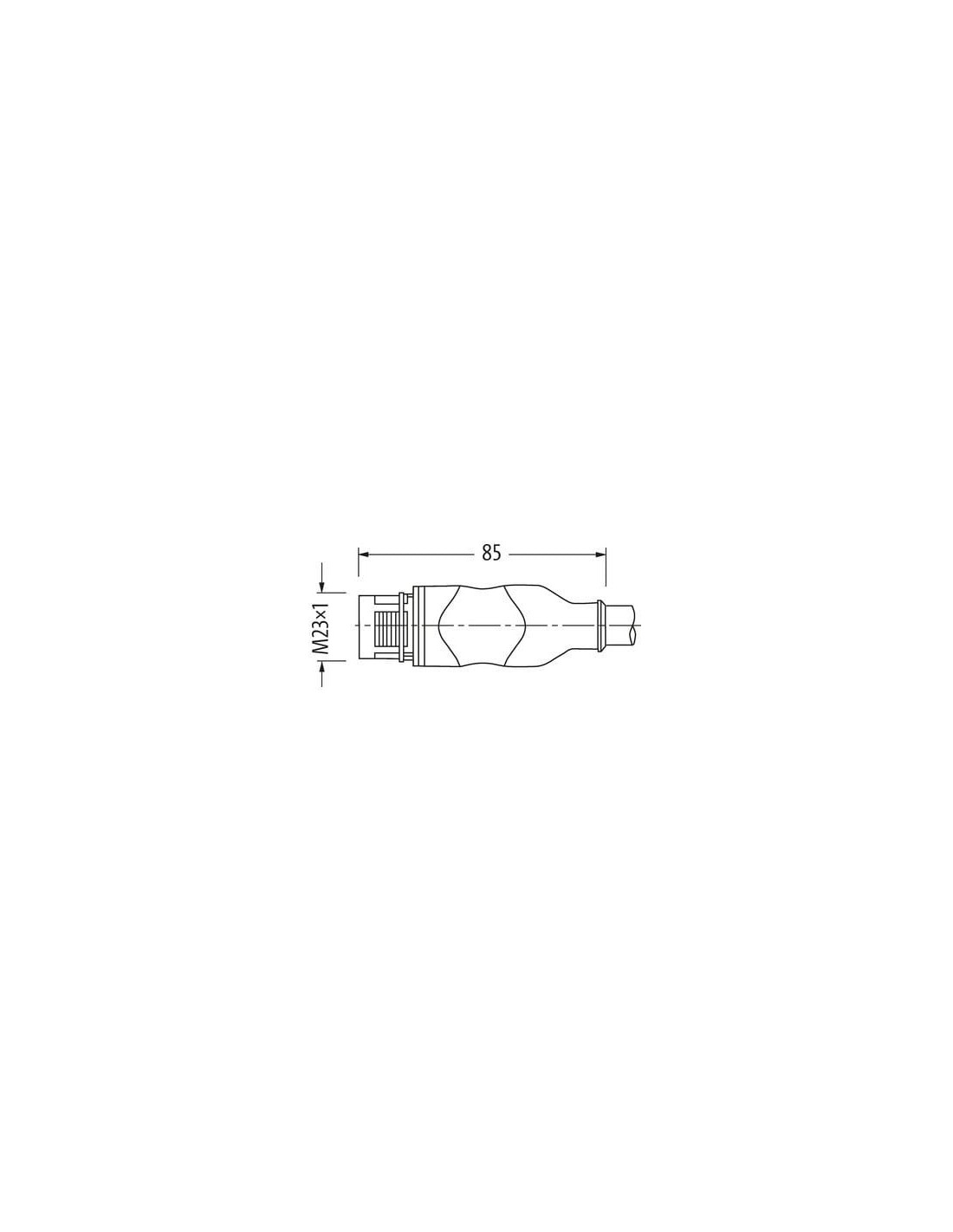

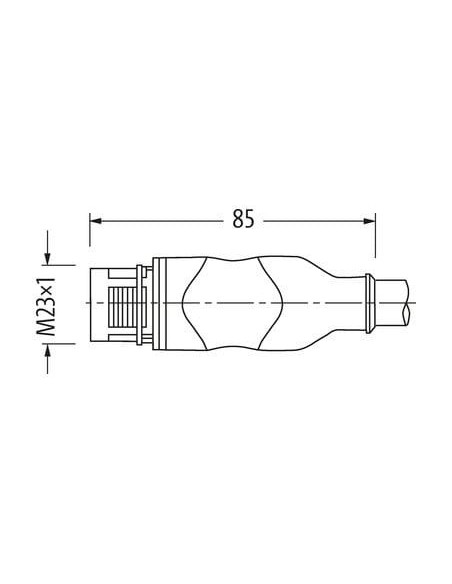

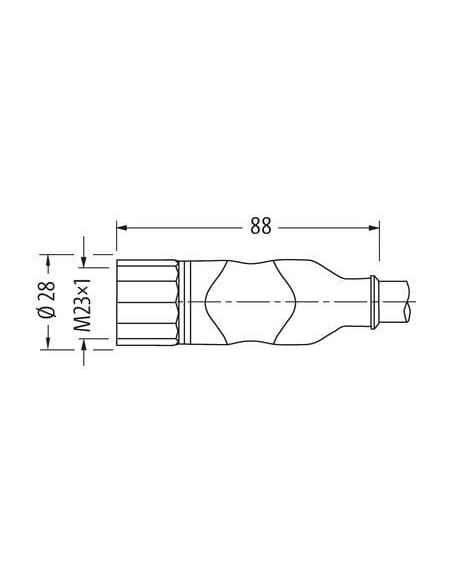

Przewód kablowy M23 to optymalny wybór do szybkiego i pewnego połączenia napędów oraz silników serwo z falownikami, sterownikami oraz rozdzielniami elektrycznymi. Łatwa instalacja, odporność na drgania oraz kompaktowe wymiary złączy (długość głowic: 85 i 88 mm, średnica M23 x 1, gwint) umożliwiają montaż nawet w miejscach o ograniczonej przestrzeni.
Kabel wykazuje trwałość podczas wielu cykli gięć – możliwość pracy w prowadnikach kablowych (C-track), do 10 milionów cykli przy długościach do 50 metrów i prędkości ruchu do 5 m/s. Elastyczność oraz promień gięcia wynoszący zaledwie 4 x średnica zewnętrzna sprawiają, że przewód można układać nawet w skomplikowanych trasach kablowych.
Dane techniczne, bezpieczeństwo i zgodność
Normy UL, IEC, DIN – przewód spełnia wymagania najważniejszych norm europejskich i amerykańskich dla przewodów zasilających (UL 1581, IEC 60332-2-2, DIN EN 60811-404), w tym w zakresie niepalności, wytrzymałości mechanicznej i odporności chemicznej. Certyfikat cURus potwierdza możliwość używania produktu w wymagających aplikacjach globalnych.

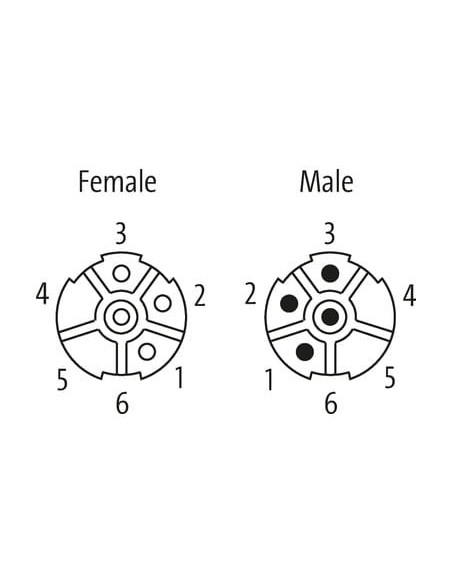

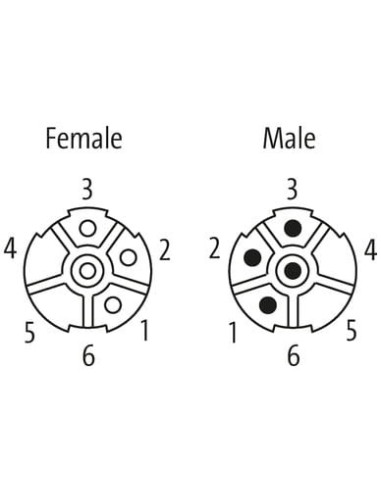

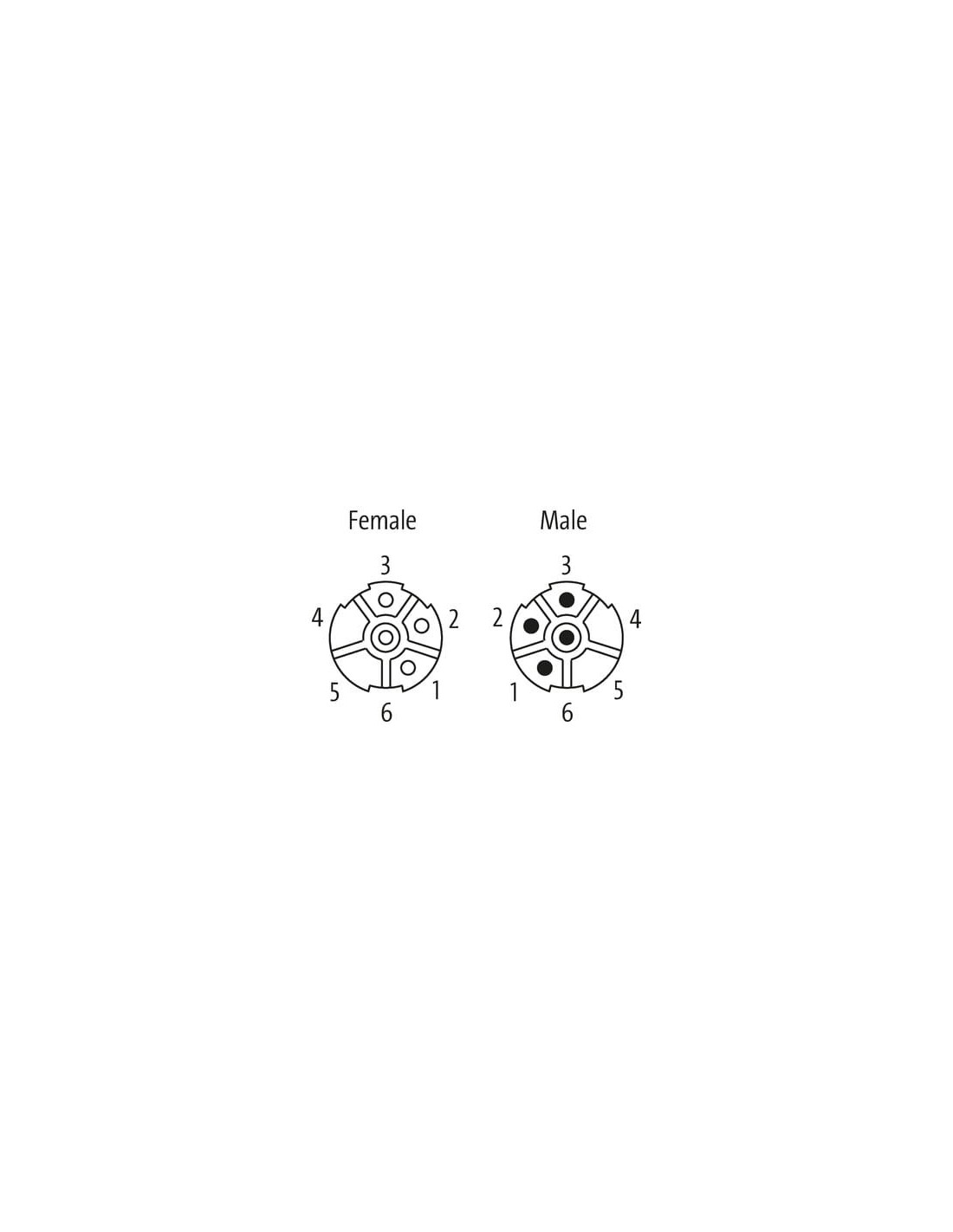

Szczegółowe dane techniczne oraz schematy złącza i okablowania znajdują się na dołączonych rysunkach i grafikach technicznych, co ułatwia poprawną i bezpieczną instalację w każdym systemie automatyki.
