Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

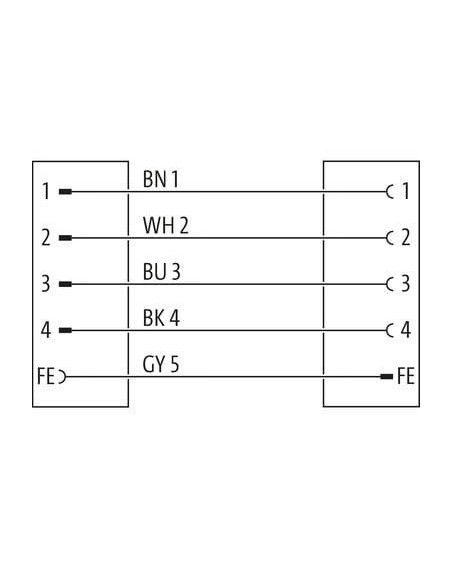

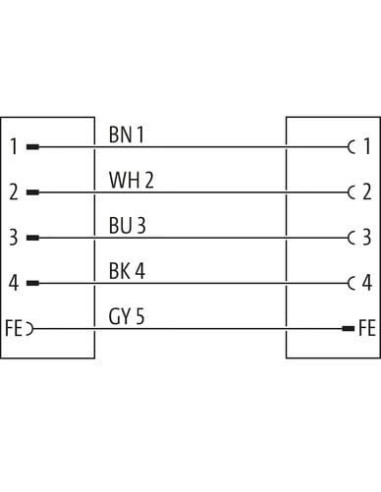

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

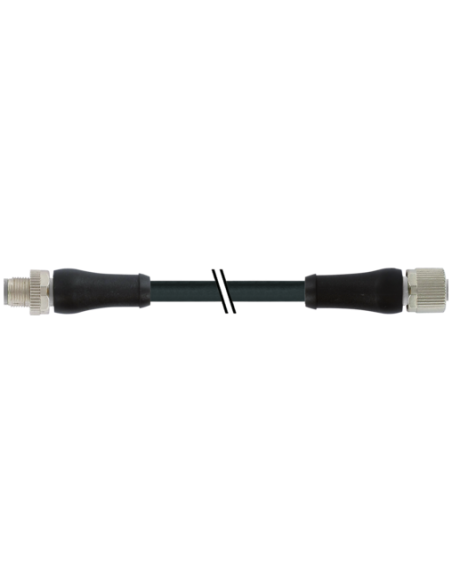

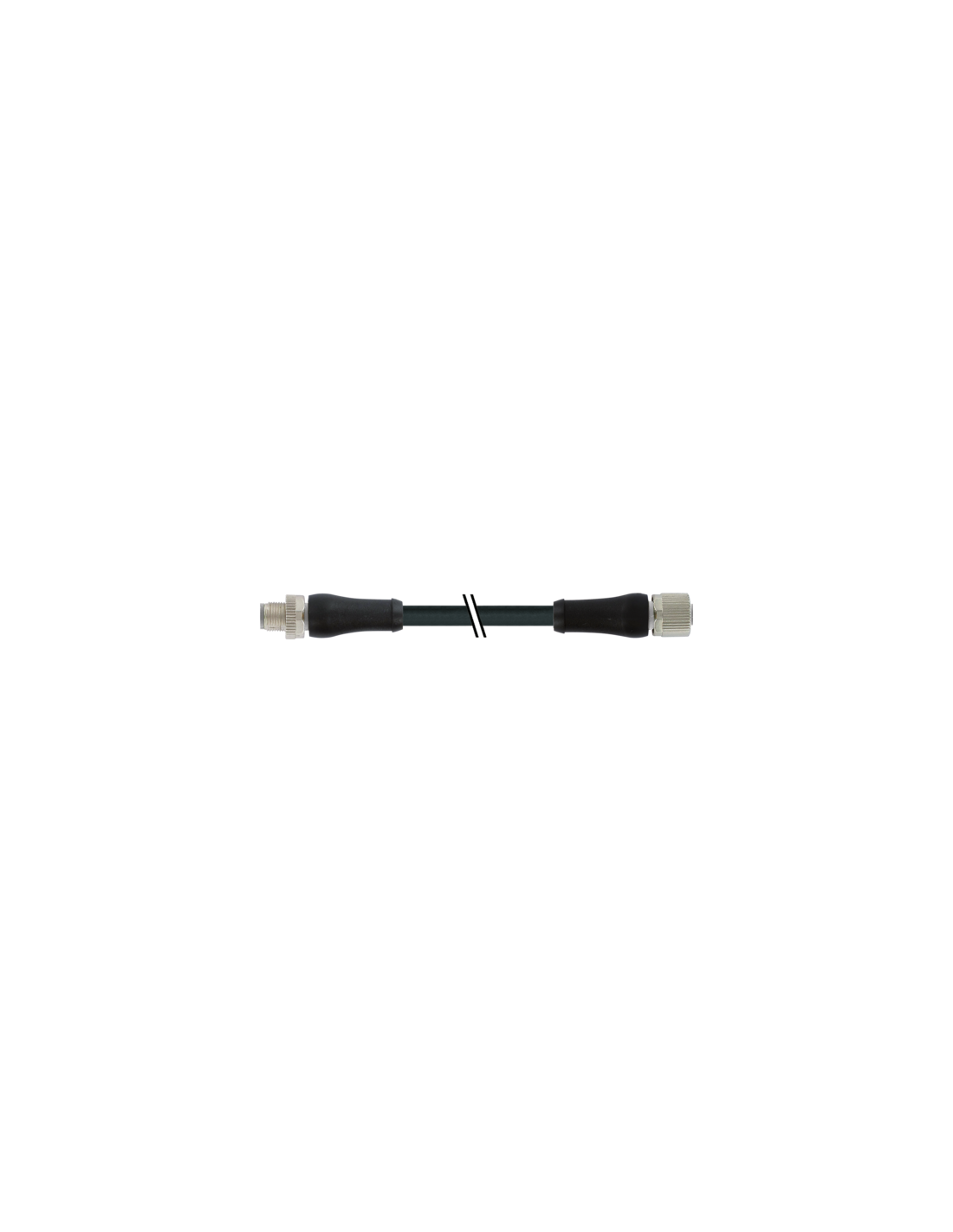

Przewód zasilający M12 L-kodowany 5-pin 20 m – męski 0° / żeński 0° | 7000-P4241-P042000
Przewód zasilający M12 Power L-kodowany to niezawodne i uniwersalne rozwiązanie do przesyłania zasilania w instalacjach przemysłowych. Dzięki 5-pinowej konstrukcji oraz zastosowaniu złączy prostych (męski 0° – żeński 0°) przewód ten doskonale wpisuje się w wymagania nowoczesnej automatyki i technologii napędowej.
Budowa i odporność – postaw na trwałość M12 L-kodowany
Kabel zasilający M12 został wykonany z wysokiej jakości tworzyw sztucznych charakteryzujących się znakomitą odpornością na czynniki chemiczne oraz oleje. Zewnętrzny płaszcz z poliuretanu (PUR) nie tylko zabezpiecza kabel przed działaniem agresywnych mediów, ale także gwarantuje wysoką odporność mechaniczną oraz ochronę przed promieniowaniem UV. Pozłacane styki oraz niklowane powłoki połączeń zapewniają niezawodność transmisji prądu oraz wydłużoną żywotność złącza.
- Wysoki stopień ochrony: IP65, IP67 – idealnie nadaje się do zastosowań w wymagających warunkach przemysłowych.
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu, FCKW i silikonu – zwiększa bezpieczeństwo użytkowania.
- Długość kabla 20 metrów – optymalna do rozbudowanych instalacji.
Zastosowania przewodu zasilającego M12 Power L-kodowanego
Przewód M12 L-kodowany znajduje zastosowanie wszędzie tam, gdzie kluczowa jest niezawodność zasilania podzespołów automatyki, napędów, systemów dystrybucji energii, maszyn oraz urządzeń produkcyjnych. Standard IEC 61076-2-111 oraz kompatybilność z przewodami M12 x 1 sprawiają, że produkt zapewnia bezproblemową integrację z istniejącymi systemami.
- Automatyka przemysłowa
- Systemy zasilania maszyn i linii produkcyjnych
- Przemysł spożywczy, chemiczny, logistyczny
- Zastosowania w trudnych warunkach środowiskowych
- Połączenia dystrybucyjne urządzeń o dużym poborze mocy (prąd do 12 A na styk)
Zalety złącza zasilającego M12 Power L-kodowanego – bezpieczeństwo i niezawodność
Złącza M12 L-kodowane zapewniają stabilny kontakt oraz zabezpieczenie przed przypadkowym rozłączeniem dzięki mechanizmowi śrubowemu oraz zabezpieczeniu przeciwwstrząsowemu. Produkt spełnia wymogi normy IEC 60529 pod względem ochrony przed pyłem i wodą – warunkiem jest prawidłowe włożenie i dokręcenie złącza.
- Wykończenie PIN-ów: pozłacane styki – wyższa odporność na korozję, poprawiona przewodność.
- Oznaczenia kolorystyczne żył – łatwa instalacja i identyfikacja przewodów.
- Możliwość dostosowania do peszli ochronnych (średnica wewnętrzna 12 mm).
- Odporność ogniowa i chemiczna – spełnia rygorystyczne normy UL 1581, IEC 60332-2-2 oraz DIN EN ISO 4892-2.
- Wysoka wytrzymałość na zginanie i skręcanie – idealna do ruchomych zastosowań.
Najważniejsze cechy przewodu zasilającego M12 L-kodowanego
- Prąd roboczy na styk: do 12 A.
- Napięcie robocze DC max: 63 V.
- Czytelne oznaczenia kolorów żył (BN – brązowy, WH – biały, BU – niebieski, BK – czarny, GY – szary).
- Dopuszczalny zakres temperatury pracy: od -25°C do +85°C (kabel: -50°C do +90°C w pracy).
- Solidna konstrukcja złączy: męski oraz żeński w układzie prostym (0°), z gwintem M12 x 1.
Kabel zasilający M12 L-kodowany to optymalny wybór do zastosowań wymagających stabilnego, bezpiecznego przesyłu energii oraz wytrzymałości mechanicznej i środowiskowej. Wysoka jakość wykonania, potwierdzona międzynarodowymi certyfikatami, gwarantuje niezawodną pracę w najtrudniejszych aplikacjach przemysłowych.
