Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

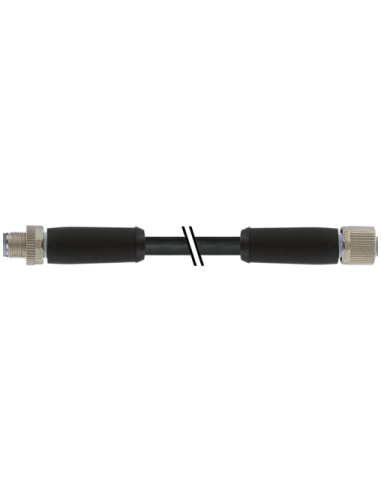

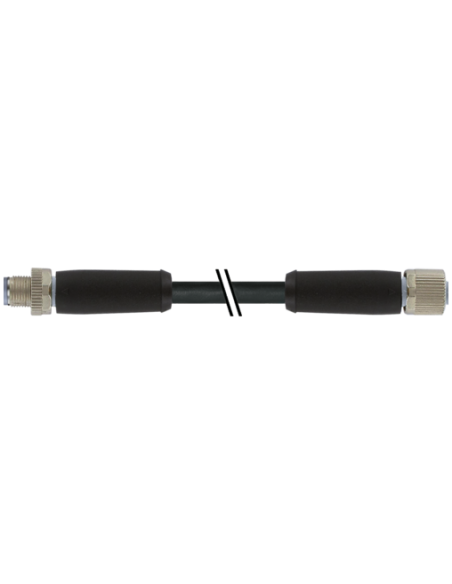

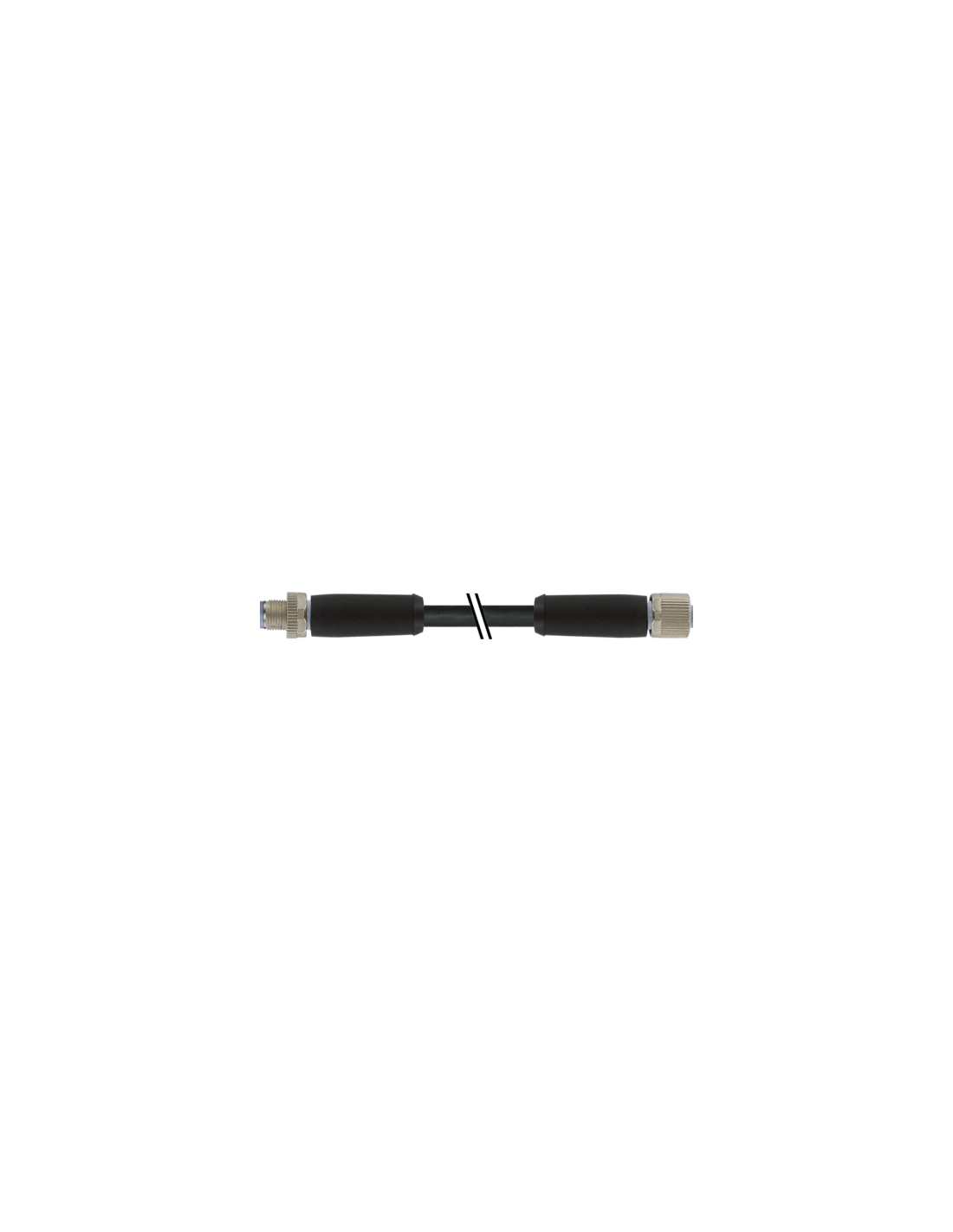

Konektor M12 Power L-kod – Złącze zasilające do wymagających aplikacji przemysłowych
Konektor M12 Power L-kod 0° męski/żeński (kod produktu: 7000-P4241-P341000) to wysokiej klasy złącze przeznaczone do przesyłania dużych wartości prądu w trudnych warunkach przemysłowych. Dzięki solidnej konstrukcji i zastosowaniu odpornych materiałów, produkt znakomicie sprawdza się w nowoczesnych instalacjach automatyki, zasilania maszyn, robotyki oraz systemów transportu.
Parametry techniczne konektora M12 Power L-kod – bezpieczeństwo i wydajność
Konektor wyposażony jest w pięć pozłacanych pinów, co gwarantuje stabilne połączenie elektryczne oraz wysoką odporność na korozję. Konstrukcja o stopniu ochrony IP65, IP66K oraz IP67 zapewnia doskonałe zabezpieczenie przed pyłem, wodą oraz innymi czynnikami zewnętrznymi. Przewód o długości 10 m umożliwia elastyczne prowadzenie instalacji, nawet w rozbudowanych systemach.
- Męski i żeński konektor prosty – łatwe łączenie w układach szeregowych i równoległych
- Kodowanie L – bezpieczeństwo podczas podłączania
- Wysoka obciążalność prądowa – do 16 A na styk
- Obudowa i powłoka z chemicznie odpornego PUR oraz niklowanej blokady
- Odporność przewodu na promieniowanie UV, oleje, benzynę oraz płomień
- Zakres temperatur pracy: od -25°C do 85°C (przewód do -50°C)
- Zgodność z normą IEC 61076-2-111
- Wysoka odporność mechaniczna – zabezpieczenie przeciwwstrząsowe
- 5-żyłowy przewód o przekroju 2,5 mm² każdy
Możliwości zastosowania konektora M12 Power L-kod
Konektor M12 Power L-kod znajduje zastosowanie wszędzie tam, gdzie wymagane są niezawodne połączenia zasilające oraz transmisja mocy w warunkach przemysłowych:
- Zasilanie silników elektrycznych, serwonapędów oraz siłowników
- Instalacje automatyki przemysłowej i systemów sterowania
- Technika transportowa, taśmociągi i urządzenia pakujące
- Skanery przemysłowe, systemy wizyjne oraz czujniki o dużym poborze mocy
- Szafy sterownicze i rozdzielnie zasilające
Wysoka odporność przewodu oraz konektora na obciążenia mechaniczne i chemiczne sprawia, że produkt idealnie sprawdzi się w środowiskach narażonych na intensywne użytkowanie, m.in. w halach produkcyjnych, centrach logistycznych czy przemyśle spożywczym.
Budowa i zalety zastosowanych materiałów
Specjalistyczny kabel M12 Power o płaszczu PUR, izolacji z PP oraz pozłacanych stykach miedzianych zapewnia długotrwałą trwałość oraz minimalizuje ryzyko awarii. Złącze wyposażono w klucz zabezpieczający SW17, co podnosi bezpieczeństwo montażu oraz obsługi. Wykorzystana technologia umożliwia szybkie i pewne podłączanie, nawet w trudno dostępnych miejscach.
Produkt spełnia rygorystyczne normy bezpieczeństwa oraz wytrzymałości przemysłowej, a także jest wolny od ołowiu, kadmu, FCKW, halogenów oraz silikonu.

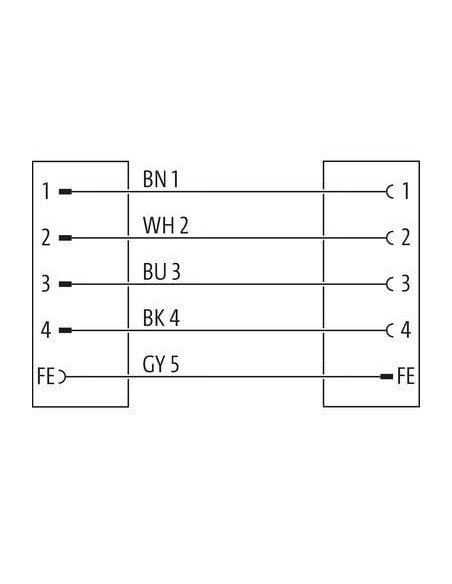

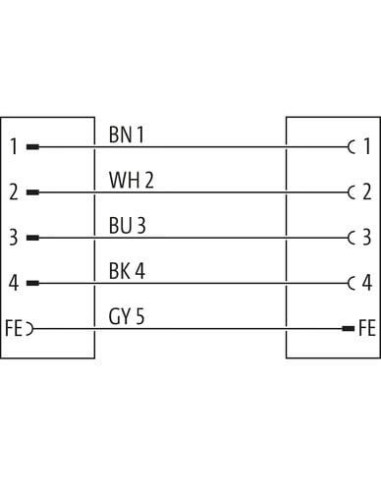

Typowe schematy i opis połączeń
Wyraźne oznaczenia kolorystyczne żył oraz standardowe kodowanie ułatwiają prawidłową i szybką identyfikację podczas instalacji:
- 1 - brązowy, 2 - biały, 3 - niebieski, 4 - czarny, 5 - szary / ekran FE
Męski i żeński konektor posiadają identyczną konfigurację, co gwarantuje kompatybilność z licznymi akcesoriami automatyki przemysłowej.
Konektor M12 Power L-kod – praktyczność i niezawodność w automatyce
Zastosowanie konektora M12 Power L-kod to gwarancja wydajności i bezpieczeństwa w pracy maszyn, urządzeń oraz instalacji wymagających szybkiej i trwałej transmisji zasilania. Produkt dedykowany jest dla szerokiego grona odbiorców profesjonalnych – od integratorów automatyki po producentów maszyn przemysłowych.
