Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

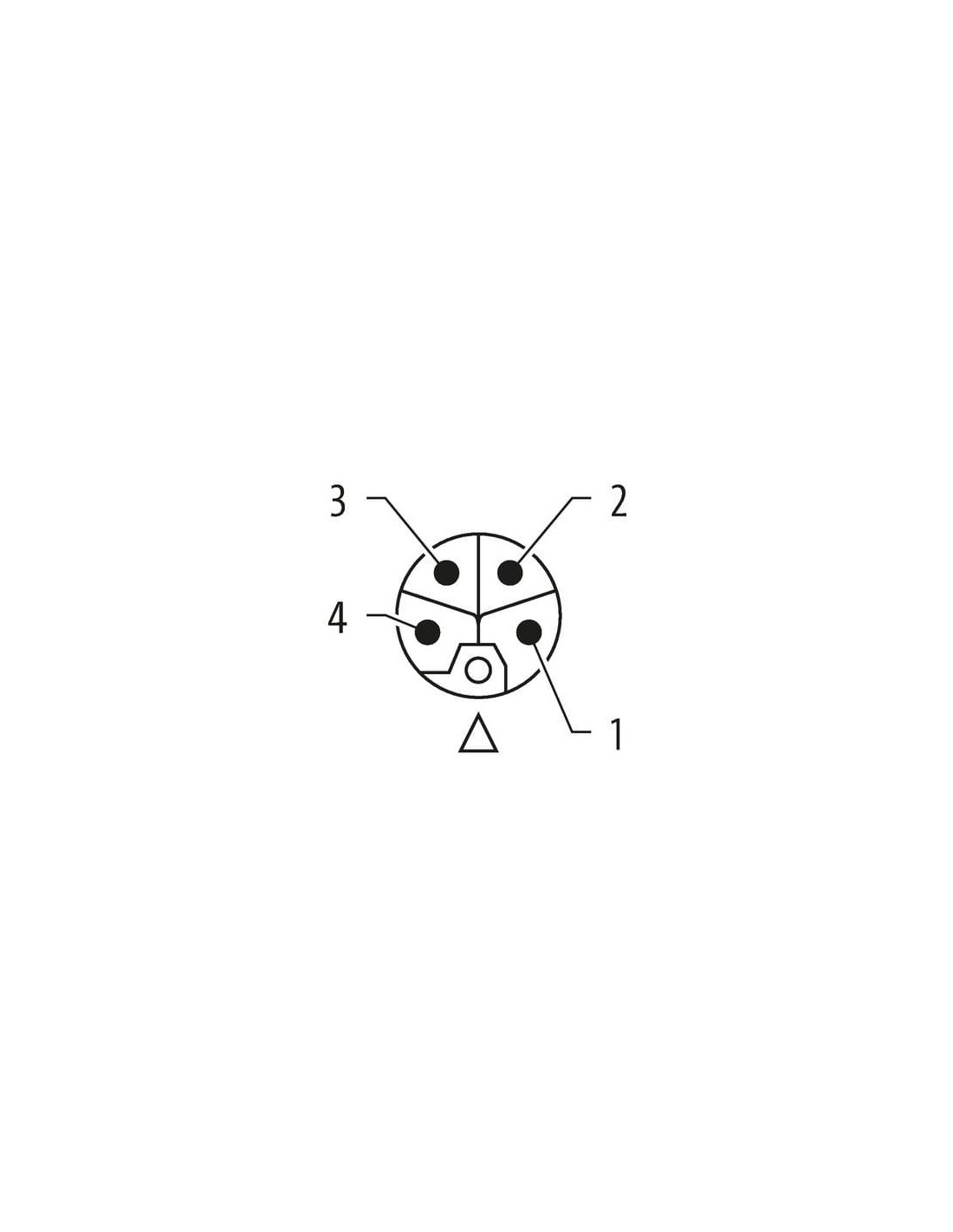

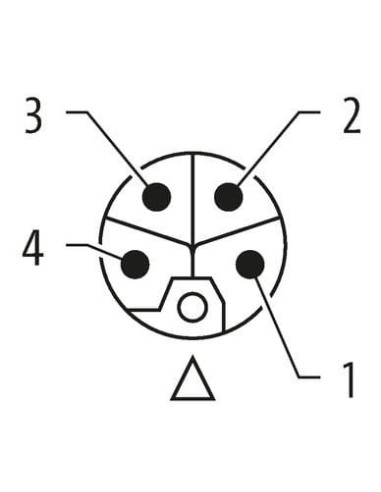

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

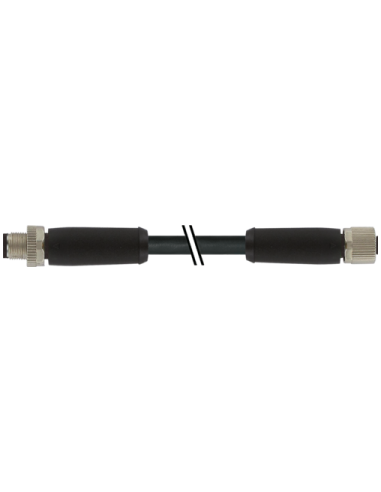

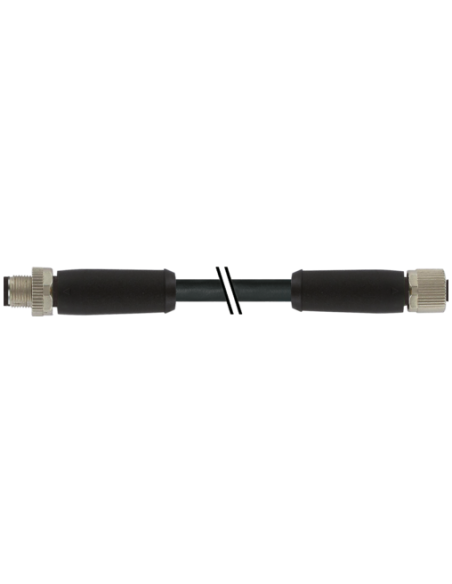

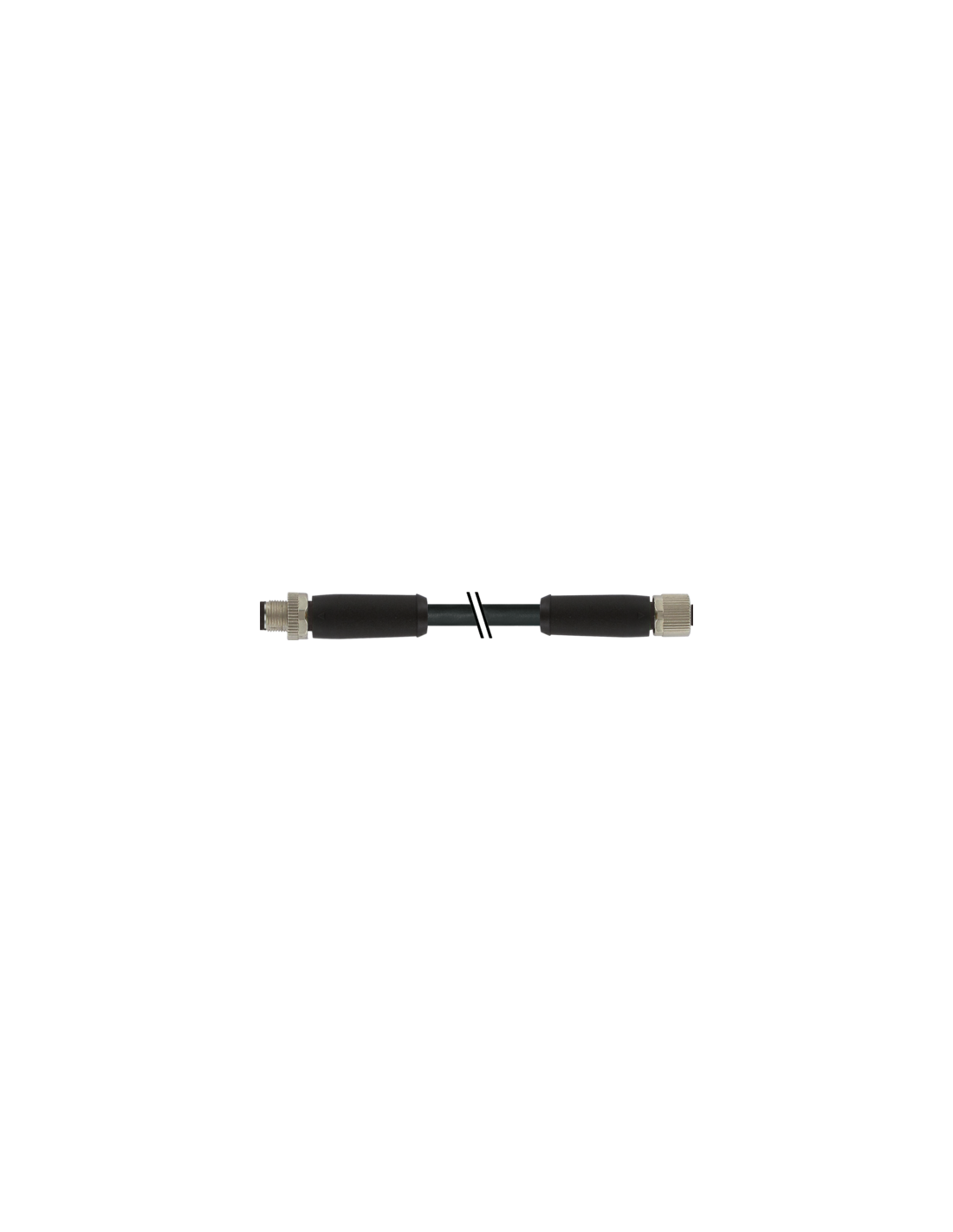

Złącze M12 zasilające kod L – przewód 2 m, męsko-żeńskie – 7000-P4141-P370200
Złącze zasilające M12, kod L to wysokiej jakości przewód połączeniowy przeznaczony do zastosowań w automatyce przemysłowej, maszynach, urządzeniach produkcyjnych oraz w rozdzielnicach zasilania. Komplet składa się z prostego złącza męskiego i prostego złącza żeńskiego o standardzie M12 – 4 piny. Oferuje niezawodne i trwałe połączenie w wymagających warunkach pracy, zapewniając wysoką odporność na czynniki mechaniczne, chemiczne i środowiskowe.
Najważniejsze zalety złącza zasilającego M12 kod L
- Maksymalny prąd roboczy 16 A na styk – idealny do przesyłu dużych prądów w przemysłowych instalacjach zasilających.
- Napięcie robocze do 63 V DC oraz napięcie znamionowe kabla do 1000 V AC – szerokie możliwości zastosowania.
- Stopień ochrony IP65/IP67 – skuteczna ochrona przed pyłem i wodą, nawet podczas wymagającej eksploatacji.
- Odporny na oleje i chemikalia – idealny do środowisk przemysłowych oraz miejsc o podwyższonym ryzyku kontaktu z substancjami agresywnymi.
- Kodowanie L – uniemożliwia błędne podłączenie i zapewnia bezpieczeństwo układów zasilania.
- Blokady z niklowanego stopu oraz wytrzymała powłoka PUR – odporność na wstrząsy, wytrzymałość mechaniczna i długotrwała eksploatacja.
- Zabezpieczenie przeciwwstrząsowe oraz odporna na UV powłoka kabla.
Typowe zastosowania i możliwości wykorzystania złącza M12 kod L
Złącze M12 zasilanie 7000-P4141-P370200 jest doskonałym wyborem do aplikacji przemysłowych, gdzie wymagana jest wysoka niezawodność i trwałość połączeń zasilających. Sprawdzi się w:
- Automatyce przemysłowej i systemach sterowania maszyn
- Przemysłowych rozdzielniach energii
- Liniach montażowych oraz stanowiskach produkcyjnych
- Instalacjach robotów przemysłowych i systemach transportu bliskiego
- Systemach zasilania urządzeń o dużym poborze prądu (np. silniki, napędy, elektrozawory)
Budowa przewodu i konstrukcja złącza M12 z kodem L
Produkt wyposażony jest w kabel o długości 2 metry wykonany z materiałów wysokiej jakości:
- Powłoka zewnętrzna i obudowa z PUR – zwiększona wytrzymałość mechaniczna, odporność na ścieranie, smary, oleje i chemikalia.
- Izolacja przewodów z PP – nie zawiera ołowiu, kadmu, FCKW, halogenów ani silikonów – spełnia wymagania ekologiczne.
- Żyły o przekroju 2,5 mm² – umożliwiają przesyłanie wysokich prądów, nawet przy długich odcinkach.
- Blokada z cynkowego odlewu ciśnieniowego oraz uszczelka FKM – zwiększona szczelność złącza.
- Pozłacane styki – gwarantują niezawodny i długotrwały kontakt elektryczny.
- Wyraźne oznaczenia przewodów i kodowanie styków – zapewniają szybki montaż i bezpieczeństwo instalacji.
Parametry środowiskowe i trwałość
Złącze M12 kod L jest przystosowane do pracy w szerokim zakresie temperatur roboczych (od -25 °C do +85 °C dla złącza, nawet do -50 °C dla kabla w warunkach statycznych). Kabel gwarantuje dużą odporność na zginanie oraz ruchy stałe i dynamiczne (5 mln cykli gięcia, 2 mln cykli skręcania). Odporność na promieniowanie UV oraz na płomienie (zgodność z UL 1581, IEC 60332-2-2) umożliwia stosowanie w warunkach zewnętrznych oraz w wymagających środowiskach przemysłowych.
Certyfikaty i zgodność z normami
- Spełnia wymagania normy IEC 61076-2-111
- Typ certyfikacji: cURus
- Produkt zgodny z normami bezpieczeństwa i jakości wymaganymi w przemyśle
Montaż i bezpieczeństwo użytkowania
Montaż złącza polega na włożeniu i przykręceniu, co zapewnia szybki i pewny montaż. Moment dokręcenia: 0,6 Nm. Obudowa wyposażona jest w opaskę kodującą, eliminującą ryzyko błędnego połączenia. Ważne jest, aby chronić złącze przed nadmiernymi obciążeniami mechanicznymi oraz stosować odpowiednie promienie gięcia kabla, aby zachować szczelność ochrony IP.
Złącze M12 kod L umożliwia realizację nowoczesnych i bezpiecznych połączeń zasilających w każdym środowisku przemysłowym. Zapewnia trwałość, szczelność i odporność na czynniki środowiskowe – kluczowe elementy w automatyce przemysłowej i energetyce.
