Dostępny

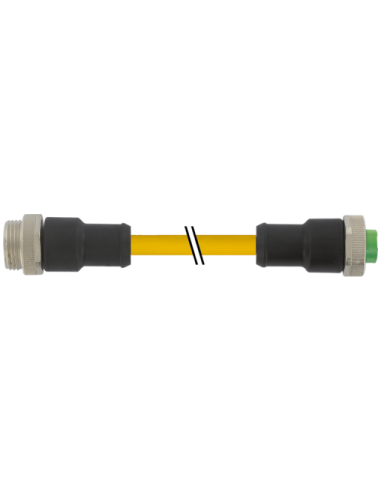

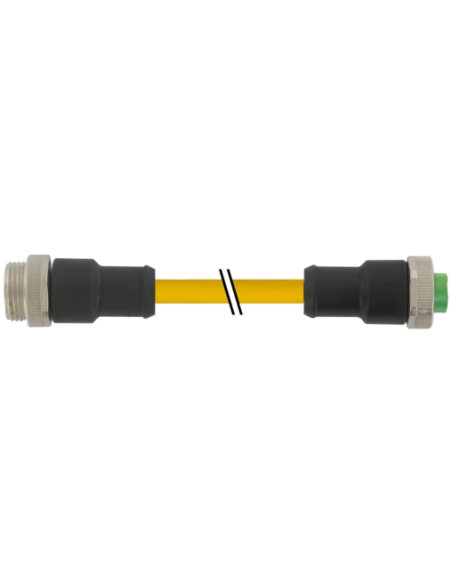

Męski prosty – żeński proste
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

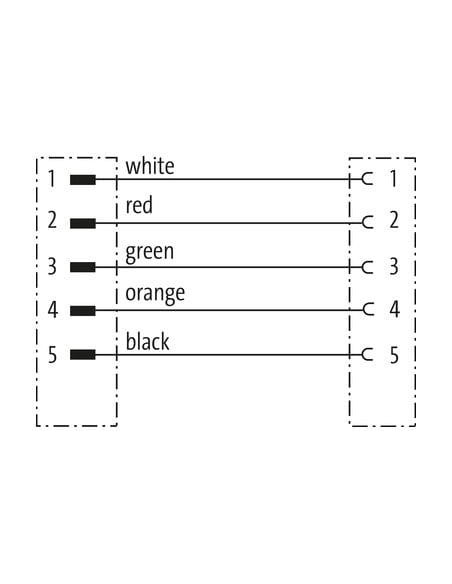

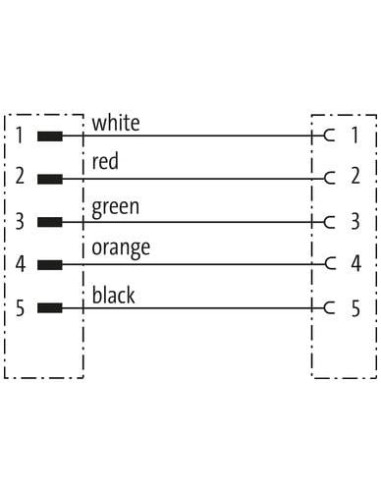

| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | UBD |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Typ STOOW płaszcz | STOOW |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Papier jedwabny |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 189,2 g/m |
| Materiał płaszcz | PVC |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW |
| Outer-diameter (jacket) | 12,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 3,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 26 |
| Diameter of single wires | 16 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,1 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |
Kabel złączowy Mini 7/8" 5-pinowy męski–żeński 5m – 7700-A5A01-UBD0500
Kabel złączowy Mini 7/8” 5-biegunowy o długości 5 metrów to profesjonalne rozwiązanie dedykowane do przesyłu zasilania w aplikacjach przemysłowych, maszynowych oraz w automatyce budynkowej. Produkt o kodzie 7700-A5A01-UBD0500 został skonstruowany z myślą o zapewnieniu trwałości, bezpieczeństwa i niezawodności w wymagających warunkach pracy.
Wytrzymała konstrukcja i wysoka ochrona środowiskowa
Złącza Mini 7/8" typu męski (zewnętrzny, prosty) oraz żeński (prosty) są wykonane z materiałów zapewniających odporność chemiczną i na oleje. Obudowa z tworzywa PUR oraz niklowane elementy blokujące skutecznie chronią przed wpływem czynników zewnętrznych. Złącze posiada stopień ochrony IP68 (zgodnie z normą EN IEC 60529), co gwarantuje szczelność i niezawodność podczas pracy w wilgotnych, zakurzonych lub wymagających środowiskach przemysłowych.
Typowe zastosowania oraz możliwości wykorzystania
Produkt znajduje szerokie zastosowanie między innymi w:
- Instalacjach automatyki przemysłowej
- Przesyle zasilania do silników i siłowników
- Budowie linii produkcyjnych
- Integratorach systemów przemysłowych
- Środowiskach przesyłowych wysokoprądowych
- Maszynach budowlanych i rolniczych
Solidna konstrukcja oraz uniwersalne oznaczenia przewodów umożliwiają szybkie, powtarzalne i pewne podłączenie w systemach zarówno nowych, jak i podczas modernizacji istniejących instalacji.
Bezpieczeństwo i łatwość użytkowania
Złącze 7/8" wyposażone jest w gwint oraz zabezpieczenie przeciwwstrząsowe, co minimalizuje ryzyko przypadkowego rozłączenia nawet podczas intensywnych drgań i ruchów maszyn. Konstrukcja umożliwia wygodny i szybki montaż przez włożenie i przykręcenie (narzędzie SW24), zgodnie z przemysłowymi standardami bezpieczeństwa.
Parametry przewodu i niezawodność
Przewód o oznaczeniu UBD posiada pięć żył oznaczonych kolorami: czarny, pomarańczowy, zielony, czerwony, biały, co ułatwia poprawną instalację. Żyły wykonane są w technologii skrętek miedzianych o przekroju 16 AWG, co pozwala na przesył prądu aż do 9 A na styk. Kabel z płaszczem STOOW i izolacją PVC gwarantuje wysoką elastyczność, odporność na ścieranie oraz liczne cykle gięcia (do 2 milionów w C-track).
Odporność na warunki środowiskowe
Przewód charakteryzuje się szerokim zakresem temperatur pracy: od -50°C do 105°C w instalacjach stałych oraz od -20°C do 90°C podczas ruchu. Spełnia normy odporności na płomień IEC 60332-2-2, UL 1581 (§1090 i §1100 FT2), a także normy dotyczące olejów (DIN EN 60811-404) i jest wolny od ołowiu oraz FCKW.
Typowe cechy produktu Mini 7/8" 5-pin – 7700-A5A01-UBD0500
- Złącze męskie–żeńskie, 5-biegunowe (przewód żyłowy)
- Długość przewodu: 5 metrów
- Maksymalne napięcie robocze: 600 V AC/DC
- Maksymalny prąd roboczy na styk: 9 A
- Trwała izolacja i wysoka odporność mechaniczna
- Szybkie podłączenie i pewność połączenia
- Pełna zgodność z wymaganiami przemysłowymi
Mini 7/8" 5-biegunowy kabel zasilający o kodzie 7700-A5A01-UBD0500 to solidny wybór dla profesjonalistów poszukujących niezawodnego, odpornego na uszkodzenia i precyzyjnie wykonanego okablowania połączeniowego z certyfikatem cURus.
