Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

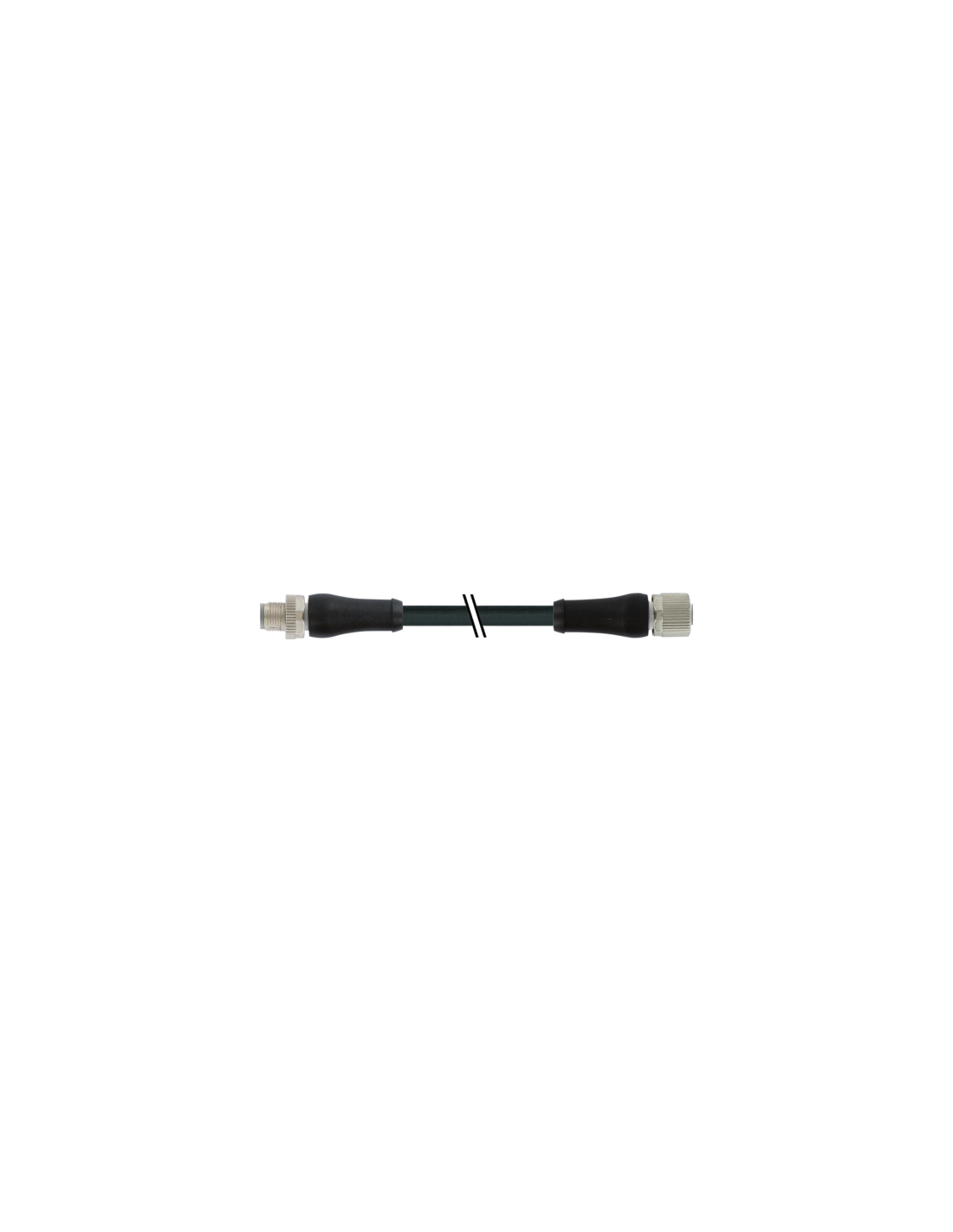

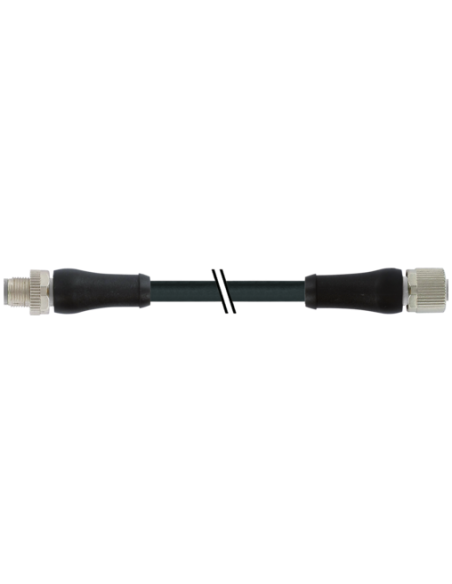

Konektor M12 Power L-cod męski/żeński 5-pinowy 0° – 7,5 m – Kod: 7000-P4241-P040750
Konektor M12 Power L-cod męski prosty – żeński prosty zapewnia niezawodne połączenie zasilające w aplikacjach przemysłowych. Wyposażony w 5 styków oraz specjalne kodowanie L, jest dedykowany do przesyłu wysokich prądów oraz napięć do zaawansowanych urządzeń automatyki. Długość przewodu wynosi 7,5 metra, co pozwala na elastyczność montażu i wygodę podczas instalacji, nawet w trudno dostępnych miejscach.
Zastosowania konektora M12 Power – uniwersalne i specjalistyczne
Konektor M12 Power L-cod szczególnie dobrze sprawdza się w:
- przemysłowych systemach zasilania silników i napędów,
- podłączaniu urządzeń automatyki i robotyki,
- integracji ze skrzyniami sterowniczymi oraz szafami elektrycznymi,
- instalacjach maszyn przeznaczonych do pracy w wymagających warunkach, gdzie ważna jest odporność na czynniki chemiczne oraz mechaniczne,
- aplikacjach wymagających niezawodnej ochrony IP65 / IP67.
Najważniejsze cechy konektora M12 Power L-cod
- Wysoka odporność chemiczna i na oleje dzięki obudowie wykonanej z wysokiej jakości tworzywa sztucznego oraz niklowanej powłoce blokady,
- 5-pinowe złącze, pozwalające na przesyłanie dużych prądów (do 12 A na styk),
- Kodowanie L – zapewniające bezpieczeństwo i eliminację błędnego połączenia,
- Stopień ochrony IP65 oraz IP67 – gwarantujący szczelność oraz ochronę przed pyłem i wodą,
- Styk pozłacany dla trwałego i stabilnego połączenia elektrycznego, nawet w warunkach zwiększonego narażenia na korozję,
- Temperatura pracy od -25°C do 85°C (przewód do -50°C),
- Wytrzymałość mechaniczna – odporność na promieniowanie UV, benzynę, płomienie oraz oleje,
- Zabezpieczenie przeciwwstrząsowe – dedykowane rozwiązanie montażowe,
- Eko: bez kadmu, bezołowiowy, bez halogenów i silikonu.
Konektor M12P – budowa przewodu i konfiguracja
- Przewód 5-żyłowy (przekrój 1,5 mm², skrętka miedziana, izolacja PP oraz płaszcz PUR),

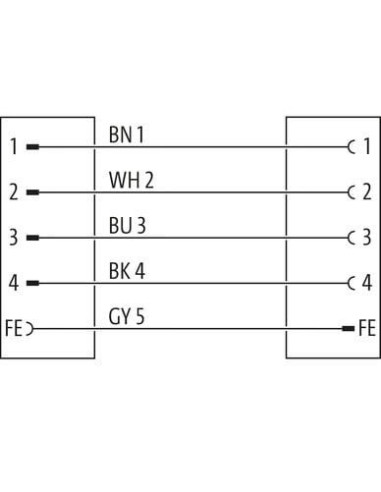

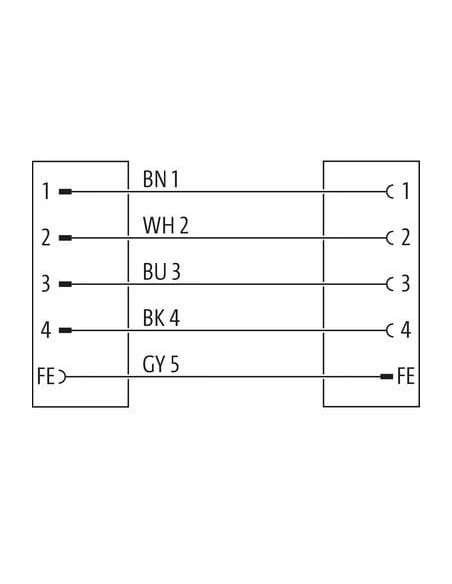

- Kolorystyka żył: BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GY (szary),
- Promień gięcia przy montażu stałym: 5 x średnica zewnętrzna przewodu,
- Odporność na wielokrotne zginanie oraz skręcanie (do 5 mln cykli C-track, do 2 mln cykli skręcania).
Typowe zastosowania i zalety konektora M12 Power
Złącze M12 Power L-cod męski-żeński rekomendowane jest do przesyłania energii w systemach wymagających wysokiej niezawodności. Typowe zastosowanie to:
- Maszyny produkcyjne i przemysłowe linie montażowe,
- Szafy automatyki, panele sterujące, serwonapędy,
- Urządzenia mobilne oraz infrastruktura zewnętrzna,
- Roboty przemysłowe i aplikacje dynamiczne.
Produkt posiada certyfikat cURus oraz spełnia normę IEC 61076-2-111, gwarantując kompatybilność i bezpieczeństwo użytkowania w środowisku przemysłowym.
Dzięki swojej odporności oraz możliwości dostosowania do indywidualnych długości, konektor M12 Power stanowi uniwersalne i bezpieczne rozwiązanie dla profesjonalistów ceniących jakość oraz trwałość rozwiązań kablowych.
