Zasilanie

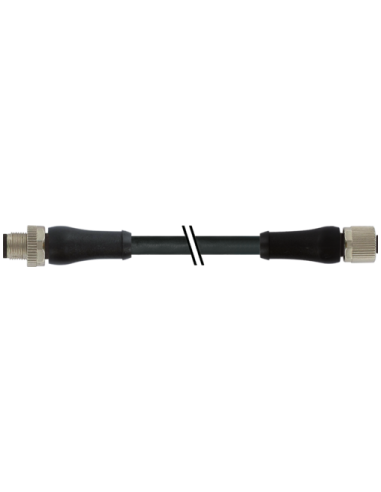

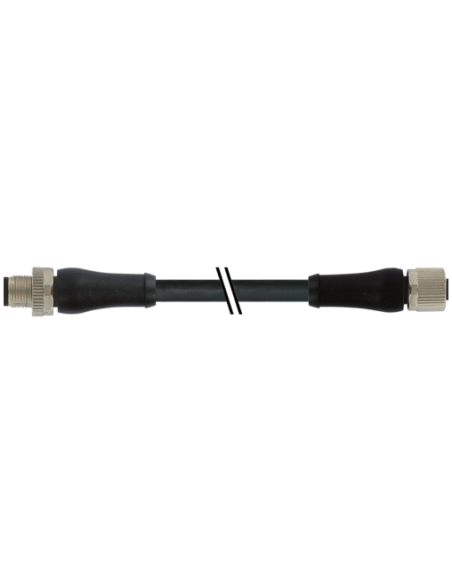

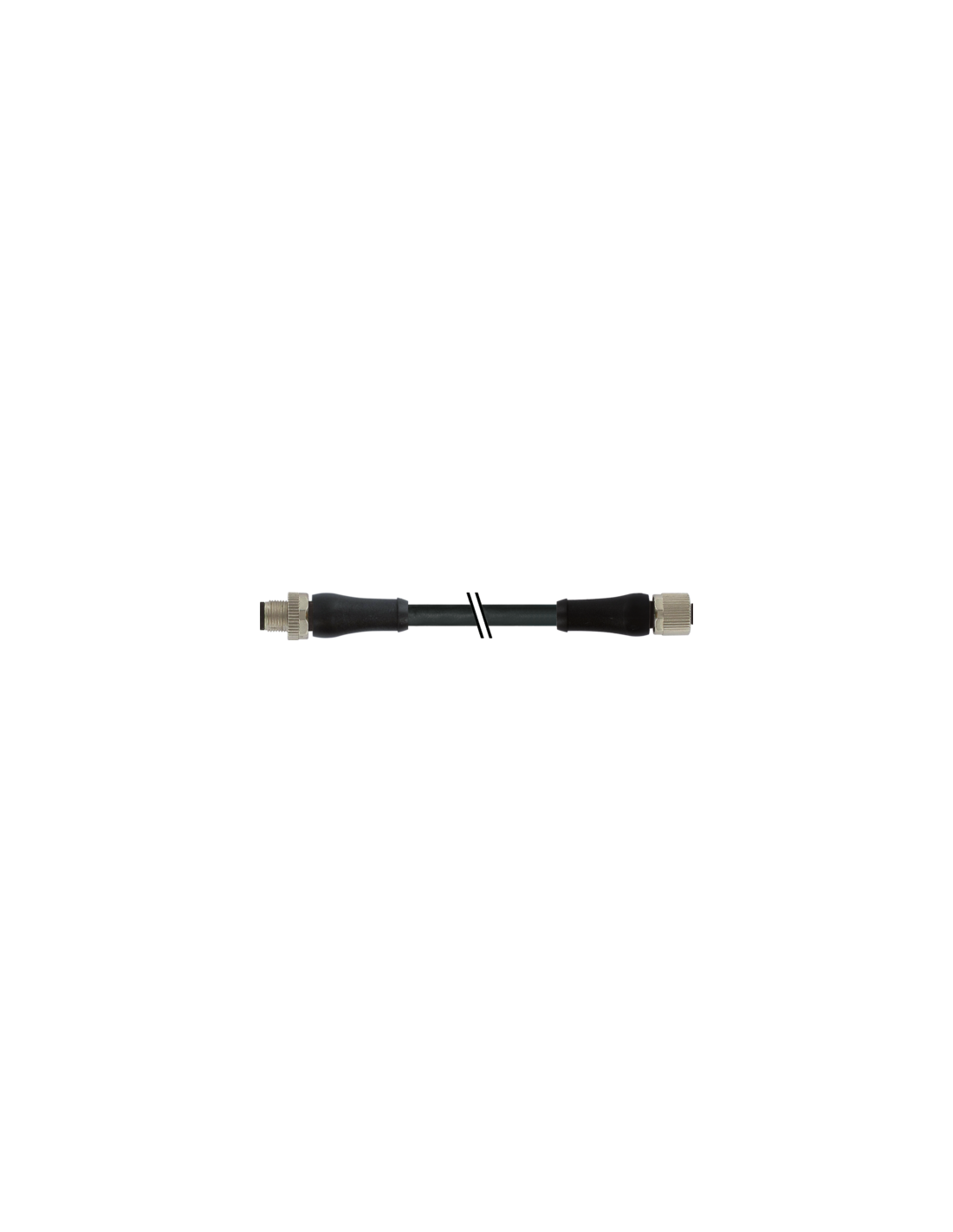

Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

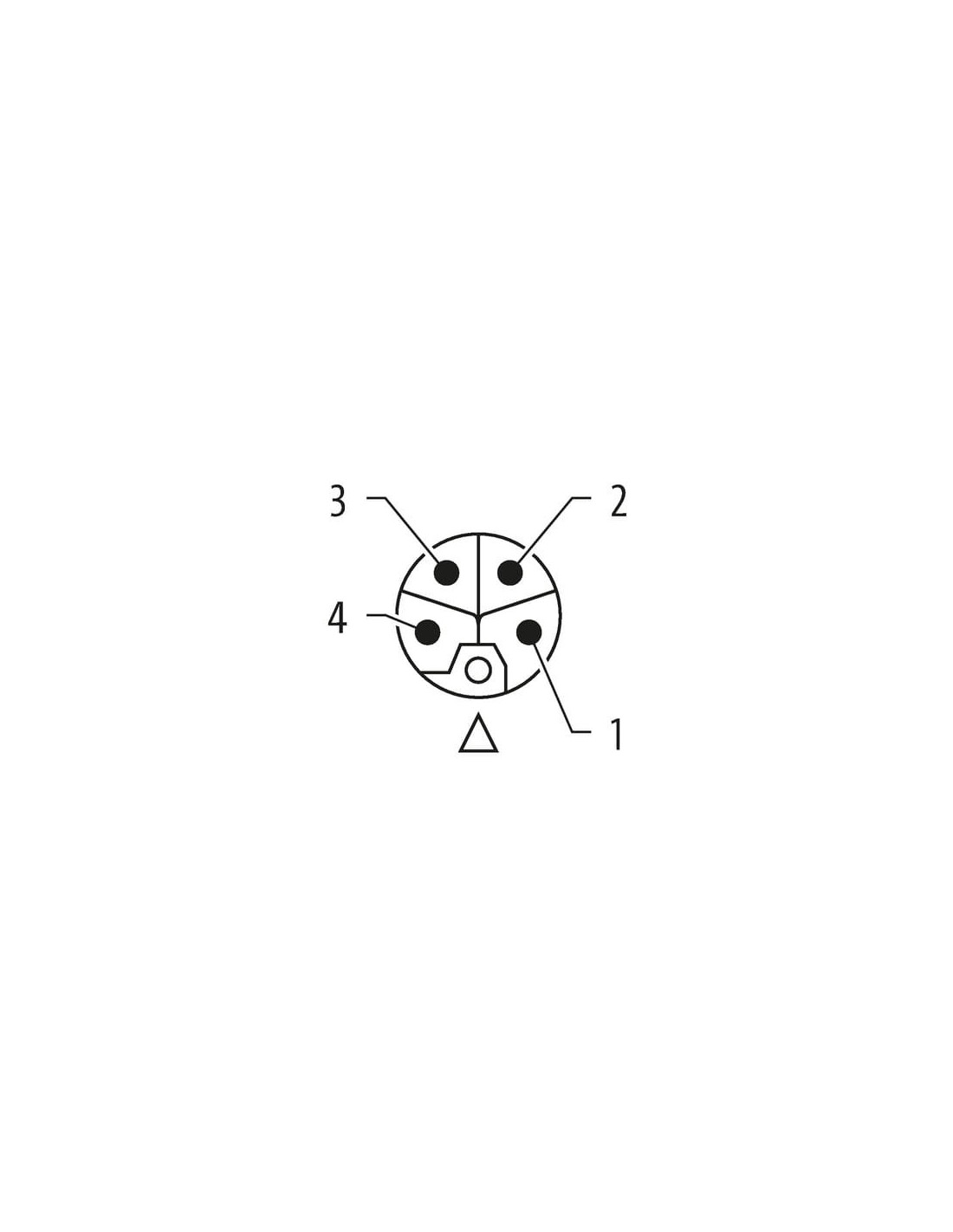

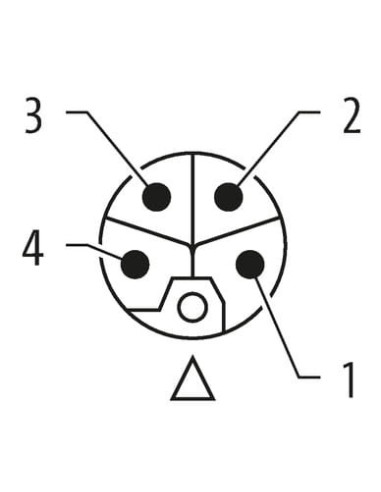

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 Power L-kodowany 4-pin 7000-P4141-P070150 – zaawansowany przewód zasilający do automatyki
Konektor M12 Power L-kodowany 4-pin 7000-P4141-P070150 to specjalistyczny przewód z dwoma złączami M12 (prostymi, męskim i żeńskim) oraz kodowaniem typu L, przeznaczony do zastosowań wymagających bezpiecznego i niezawodnego przesyłania zasilania w środowisku przemysłowym. Produkt wyposażony jest w czterożyłowy kabel o długości 1,5 m i został zaprojektowany z myślą o maksymalnej trwałości oraz odporności na trudne warunki eksploatacji.
Zalety konektora M12 Power L-kodowanego
- Wysoka wydajność prądowa – obsługuje do 12 A na styk oraz napięcie robocze DC do 63 V, co umożliwia zasilanie nawet najbardziej wymagających odbiorników.
- Podwyższony stopień ochrony – złącza spełniają normy IP65 i IP67, co zapewnia szczelność oraz ochronę przed pyłem i wilgocią, nawet w najbardziej wymagających środowiskach produkcyjnych.
- Konstrukcja odporna na czynniki chemiczne i oleje – obudowa z wytrzymałego tworzywa sztucznego (PUR), powłoka blokady niklowana oraz uszczelka z materiału FKM gwarantują odporność na działanie agresywnych substancji chemicznych.
- Bezpieczne połączenie – złącza przykręcane z zabezpieczeniem przeciwwstrząsowym eliminują ryzyko rozłączenia podczas drgań czy ruchu maszyn.
- Trwały kabel w technologii C-track – optymalny do pracy w aplikacjach wymagających milionów cykli gięcia, odporny również na skręcanie oraz promieniowanie UV.
Możliwości wykorzystania i typowe zastosowania konektora M12 Power
Korpus L-kodowany M12 z 4-pinami to standard branżowy w nowoczesnej automatyzacji przemysłowej, dedykowany do przesyłu zasilania urządzeń takich jak:
- silniki krokowe oraz serwonapędy,
- moduły zasilające,
- systemy rozdzielcze energii,
- robotyka przemysłowa,
- panele sterowania i szafy automatyki,
- przemysłowe systemy monitoringu i bezpieczeństwa.
Dzięki swojej uniwersalności, te złącza stosowane są również w produkcji maszyn, na liniach transportowych oraz w wszelkich instalacjach wymagających niezawodności podczas ciągłej pracy.
Konstrukcja i budowa konektora M12 Power L-kodowanego
- Łączone, przykręcane złącza M12 o średnicy gwintu M12 x 1 zapewniają łatwy i szybki montaż oraz demontaż.
- Styk pozłacany oraz wykonany ze stopu miedzi minimalizuje spadki napięcia i zapewnia długą, bezawaryjną pracę.
- Przewód 4-żyłowy o przekroju 1,5 mm² wykonany ze skrętki miedzianej umożliwia efektywne przesyłanie dużych prądów bez nadmiernego nagrzewania.
- Izolacja przewodu z PP oraz płaszcz PUR – bezhalogenowy, bezołowiowy, wolny od kadmu i silikonów.
- Wysoka giętkość – kabel przystosowany do wielokrotnych cykli pracy z promieniem gięcia (w ruchu) od 10-krotności średnicy zewnętrznej, co gwarantuje długotrwałą pracę w dynamicznych aplikacjach.
Wyjątkowe parametry techniczne konektora M12 Power
- Norma IEC 61076-2-111 – pełna zgodność z międzynarodowymi standardami.
- Temperatura pracy od -25°C do +85°C dla połączenia oraz od -50°C do +90°C dla kabla (stała praca).
- Ochrona przed przepięciami do 1,5 kV oraz przeznaczenie do pracy w środowisku o stopniu zanieczyszczenia 3.
- Możliwość zamówienia innych długości przewodów na specjalne życzenie.
Podsumowanie – uniwersalne i niezawodne złącze M12 Power do zasilania
Konektor M12 Power L-kodowany 4-pin, 7000-P4141-P070150 stanowi doskonały wybór do aplikacji przemysłowych, gdzie niezbędne jest solidne i szczelne połączenie przewodowe między urządzeniami wymagającymi zasilania dużymi prądami. Optymalna jakość wykonania, wysoka odporność mechaniczna i chemiczna oraz szeroki zakres temperatur gwarantują niezawodność w najbardziej wymagających warunkach.
