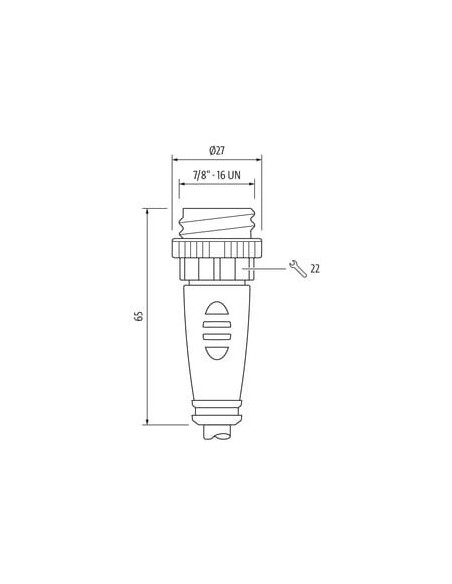

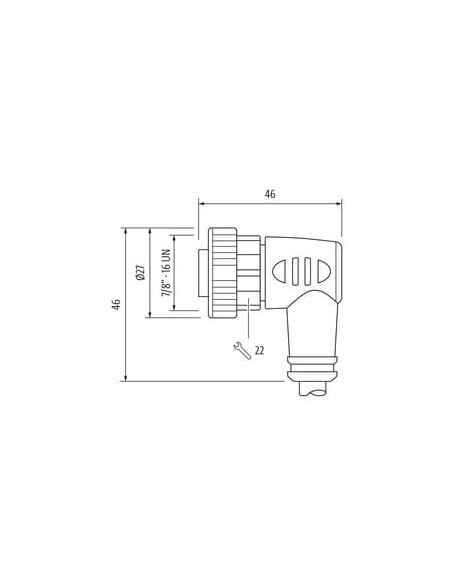

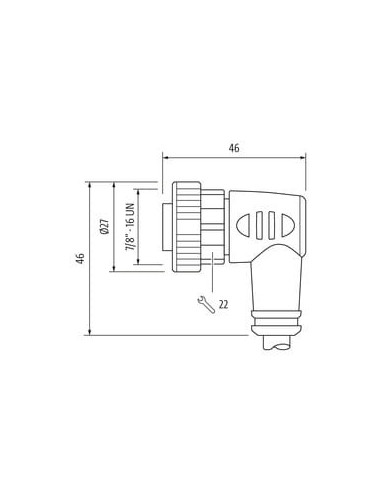

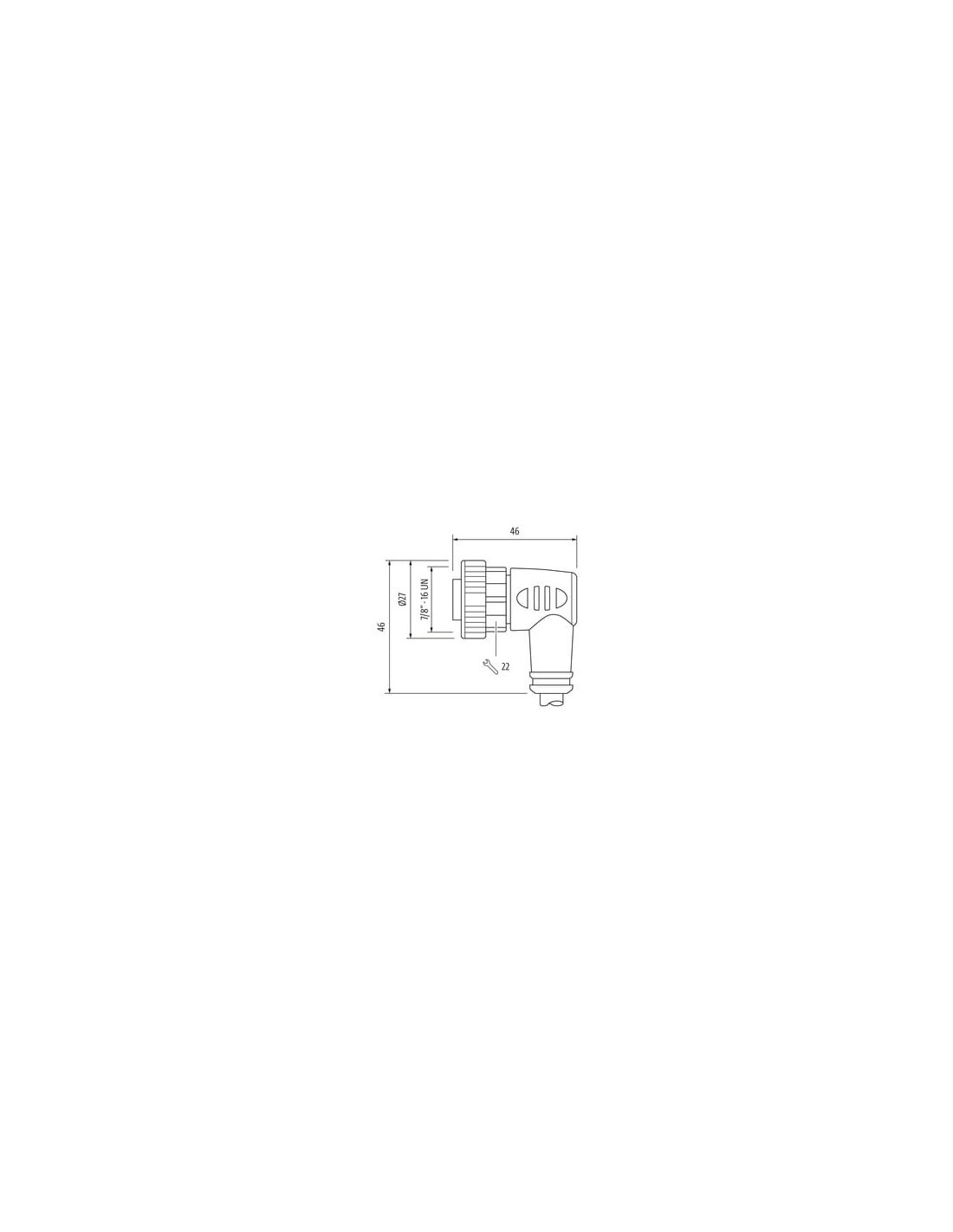

Męski prosty – gniazda 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |

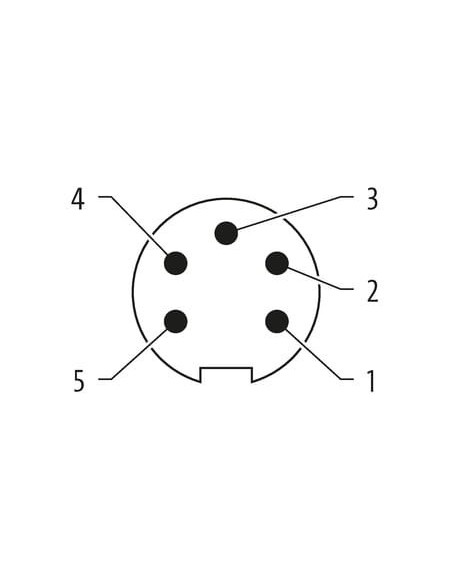

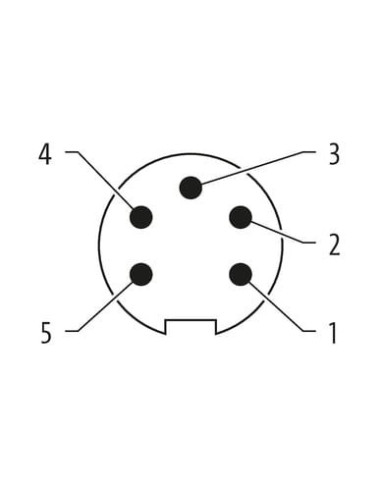

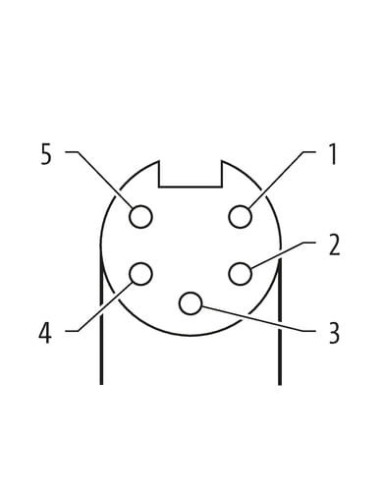

| Liczba biegunów | 5 |
| Rozwartość klucza | SW22 |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |

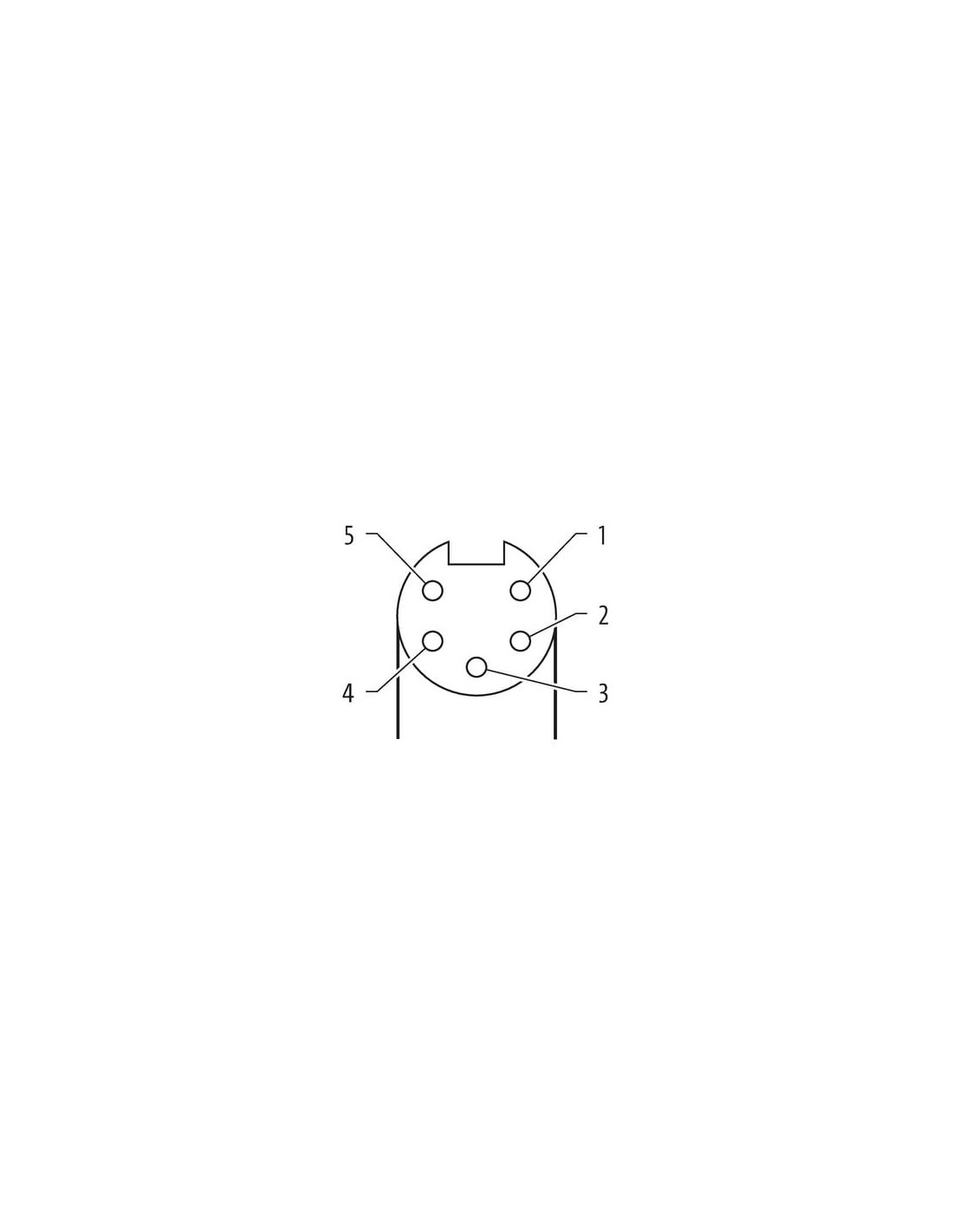

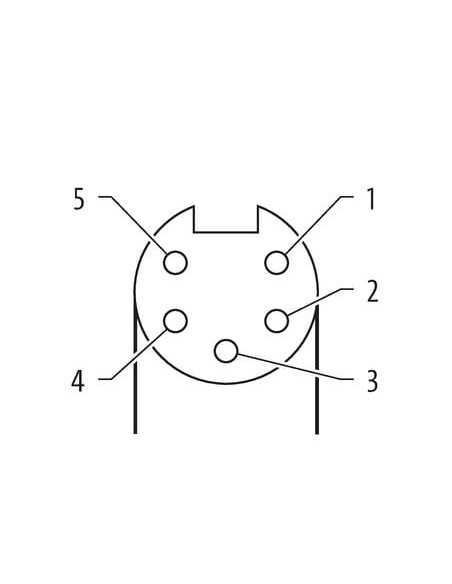

| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 3 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

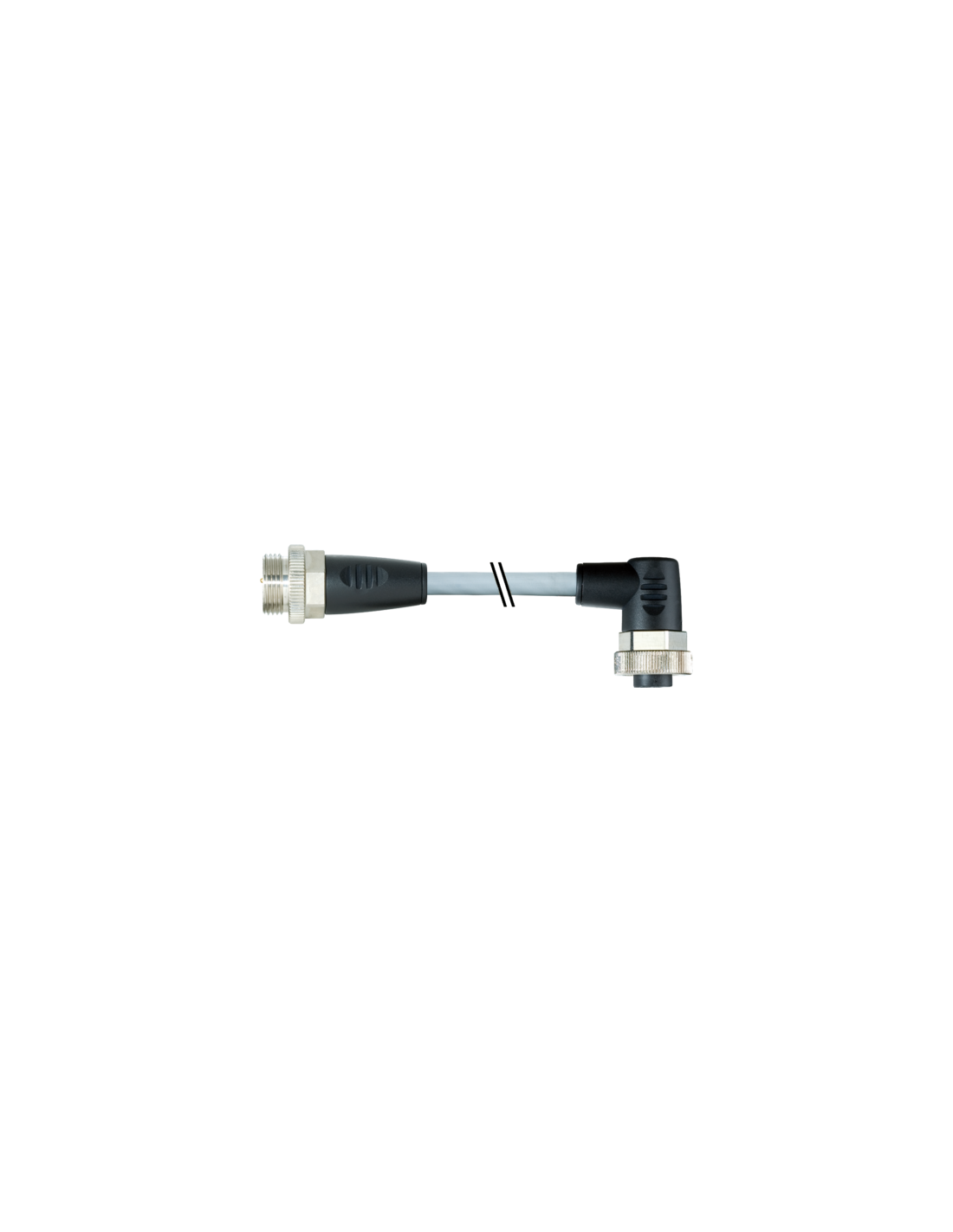

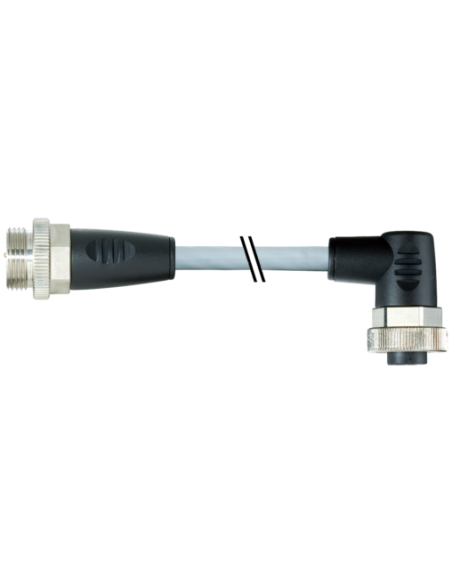

Złącze kablowe 7/8" męski 0° - 7/8" żeński 90°, 5-pinowe, przewód 1,5 m – opis i zastosowanie
Przewód zasilający ze złączami przemysłowymi typu 7/8" – męski prosty 0° oraz żeński kątowy 90° – to niezawodne rozwiązanie do podłączania urządzeń automatyki przemysłowej, maszyn produkcyjnych oraz instalacji wymagających wysokiego stopnia ochrony i odporności na czynniki zewnętrzne. Przewód o długości 1,5 m ułatwia szybkie i łatwe podłączenie zasilania w różnych aplikacjach przemysłowych.
Zalety przewodu z złączami 7/8" – zastosowania przemysłowe
Pancerne złącza o gwincie 7/8" (system UN), wykonane z tworzywa sztucznego odpornego na działanie chemikaliów oraz mechaniczne, doskonale sprawdzają się m.in. w branżach:
- Automatyka przemysłowa – do modularnych instalacji i systemów rozproszonych
- Budowa maszyn oraz robotyka
- Systemy przenośników
- Instalacje energetyczne o podwyższonych wymaganiach dotyczących szczelności i wytrzymałości
- Integracja czujników, siłowników, rozdzielni oraz szaf sterowniczych
Przewód zapewnia łatwą i szybką instalację, zwłaszcza w miejscach o ograniczonej przestrzeni dzięki zastosowaniu kątowego żeńskiego złącza 90°.
Budowa przewodu oraz kluczowe właściwości
5-żyłowy przewód zasilający o przekroju 1,5 mm² został wykonany w osłonie PUR, która wykazuje znakomitą odporność na oleje, benzynę oraz inne agresywne substancje chemiczne. Kolorystyka i układ żył ułatwiają poprawne i szybkie podłączenie zgodnie ze standardami przemysłowymi.
Wysoka elastyczność kabla pozwala na zastosowanie w instalacjach ruchomych – przewód nadaje się m.in. do pracy w łańcuchach kablowych oraz w środowiskach o dużej liczbie cykli zgięciowych.
- Stopień ochrony IP67 – odporność na kurz i wodę
- Wytrzymałość temperaturowa: od -25°C do +85°C (w zależności od zastosowanego kabla)
- Przewód wolny od halogenów, ołowiu oraz silikonu – spełnia wymagania dotyczące bezpieczeństwa i ochrony środowiska
Bezpieczeństwo i wygoda instalacji
Automatyczne zabezpieczenie przeciwwstrząsowe oraz prosty montaż przez włożenie i dokręcenie gwarantują szybkie, trwałe i pewne połączenie. Produkt umożliwia przekazywanie prądu o natężeniu nawet do 12 A na styk oraz napięć fazowych do 400 V, dzięki czemu znajduje zastosowanie w większości przemysłowych aplikacji zasilających.
Zachowanie prawidłowego promienia gięcia oraz dodatkowa ochrona przed naprężeniami mechanicznymi zapewniają wieloletnią, bezawaryjną pracę, nawet w wymagających środowiskach.
Typowe zastosowania przewodu z wtyczkami 7/8"
- Szybkie łączenie modułów automatyki w szafach sterowniczych
- Podłączanie rozdzielaczy zasilania, paneli operatorskich oraz czujników przemysłowych
- Zastosowania, gdzie wymagane jest niezawodne i szczelne połączenie zasilające w trudnych warunkach środowiskowych
- Montaż w maszynach produkcyjnych, magazynowych oraz na liniach montażowych
Dodatkowe informacje techniczne, konfiguracje kolorów i długości przewodów są dostępne na życzenie. W przypadku stosowania bardzo agresywnych mediów zaleca się konsultację dotyczącą odporności chemicznej materiałów.
