Męski prosty – żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

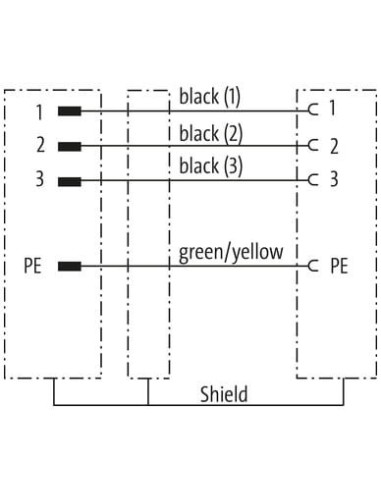

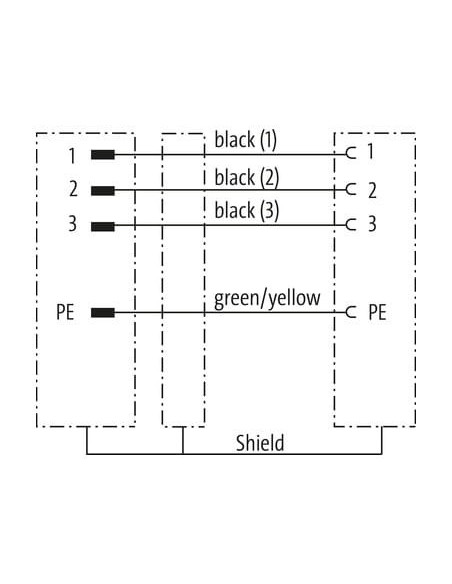

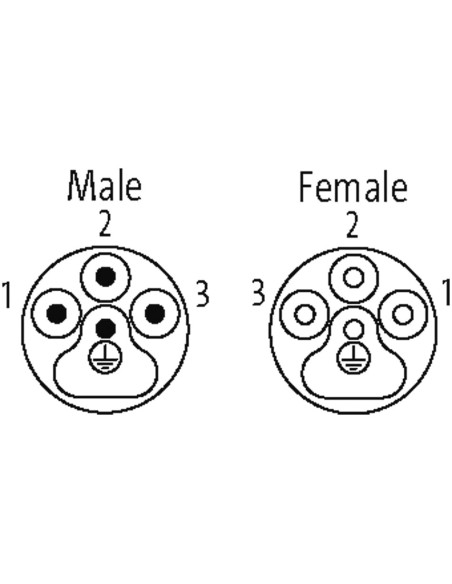

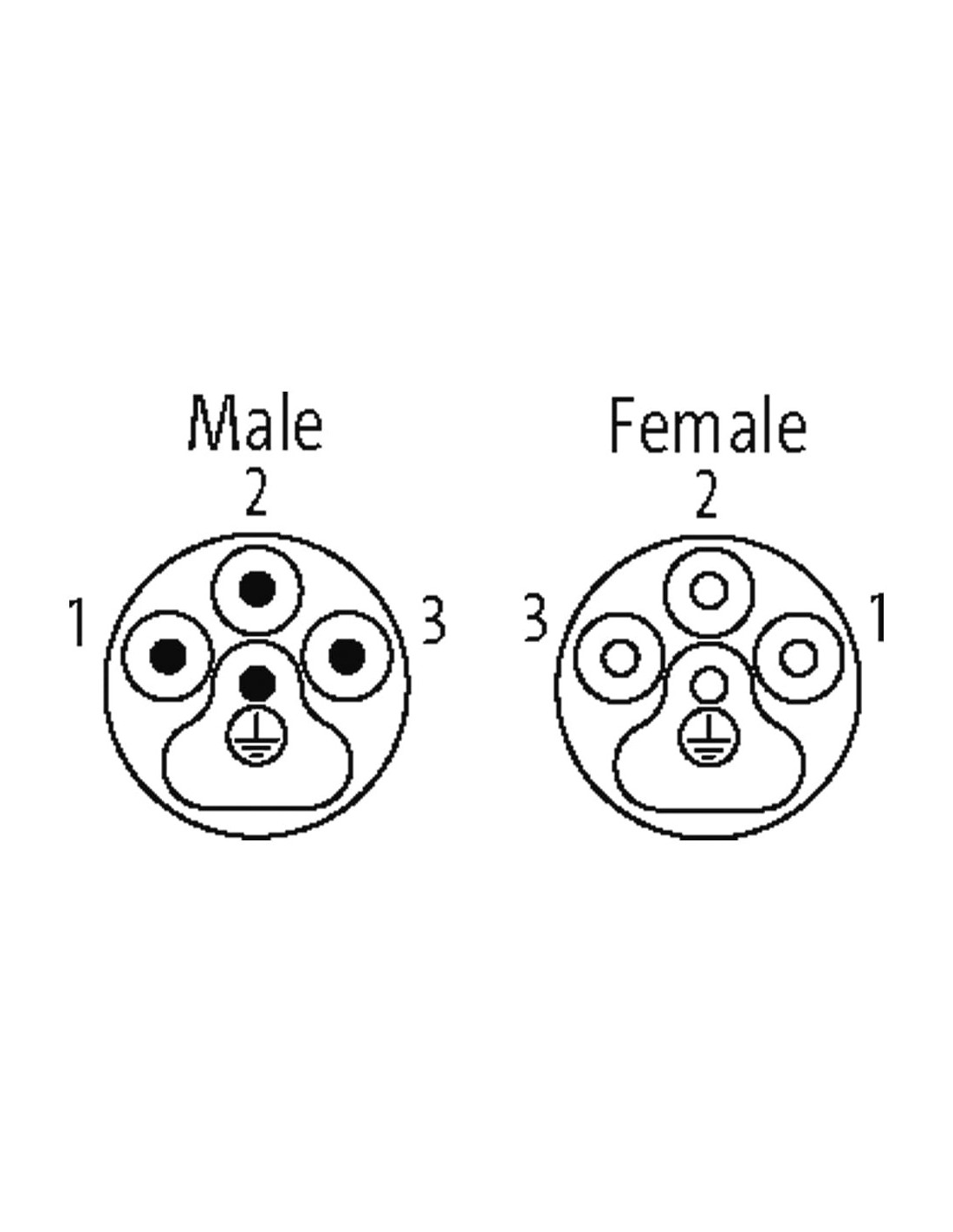

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P13 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 149,6 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 10,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -35 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 4 x Outer diameter |
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |
| Skręcanie | ± 15 °/m |

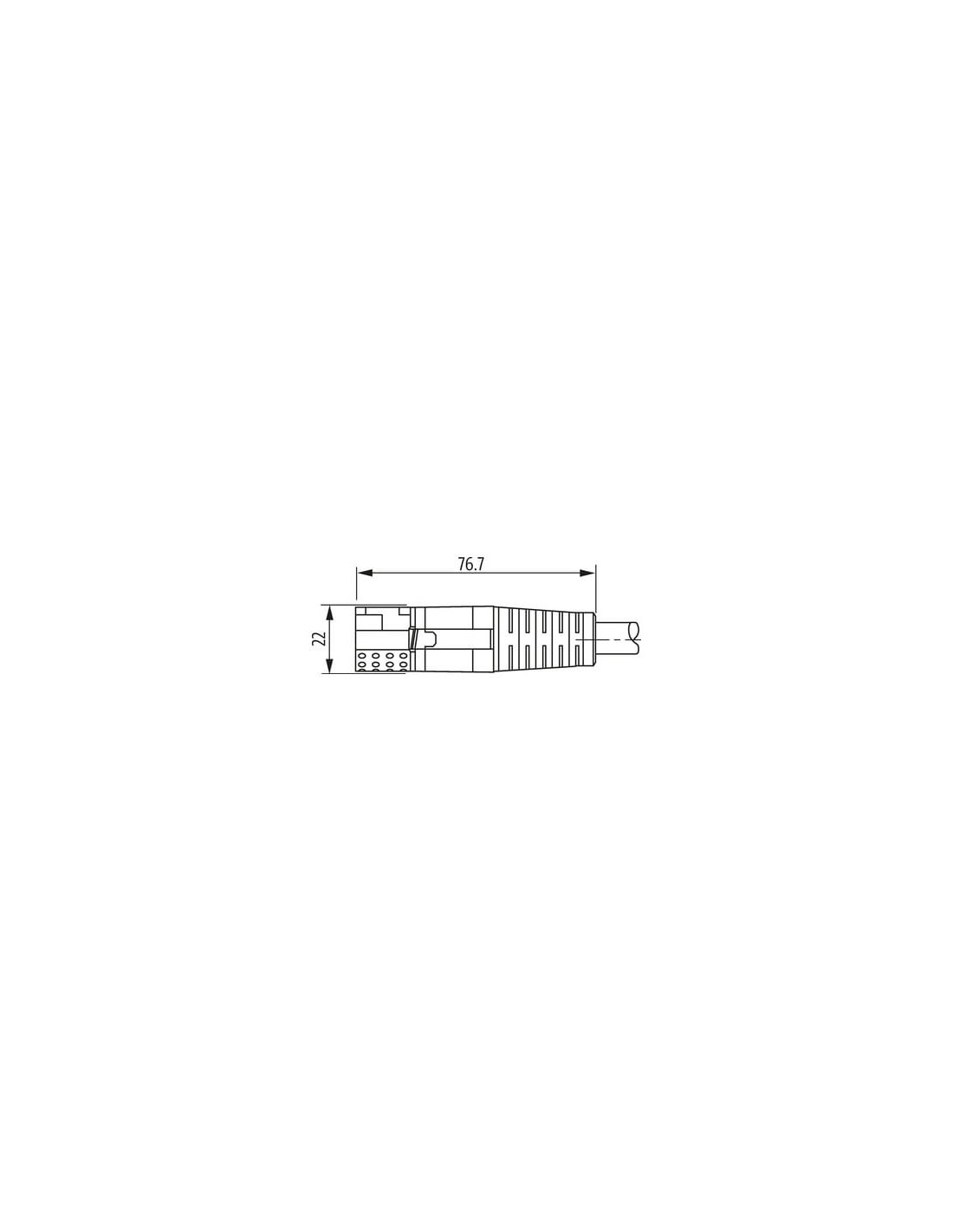

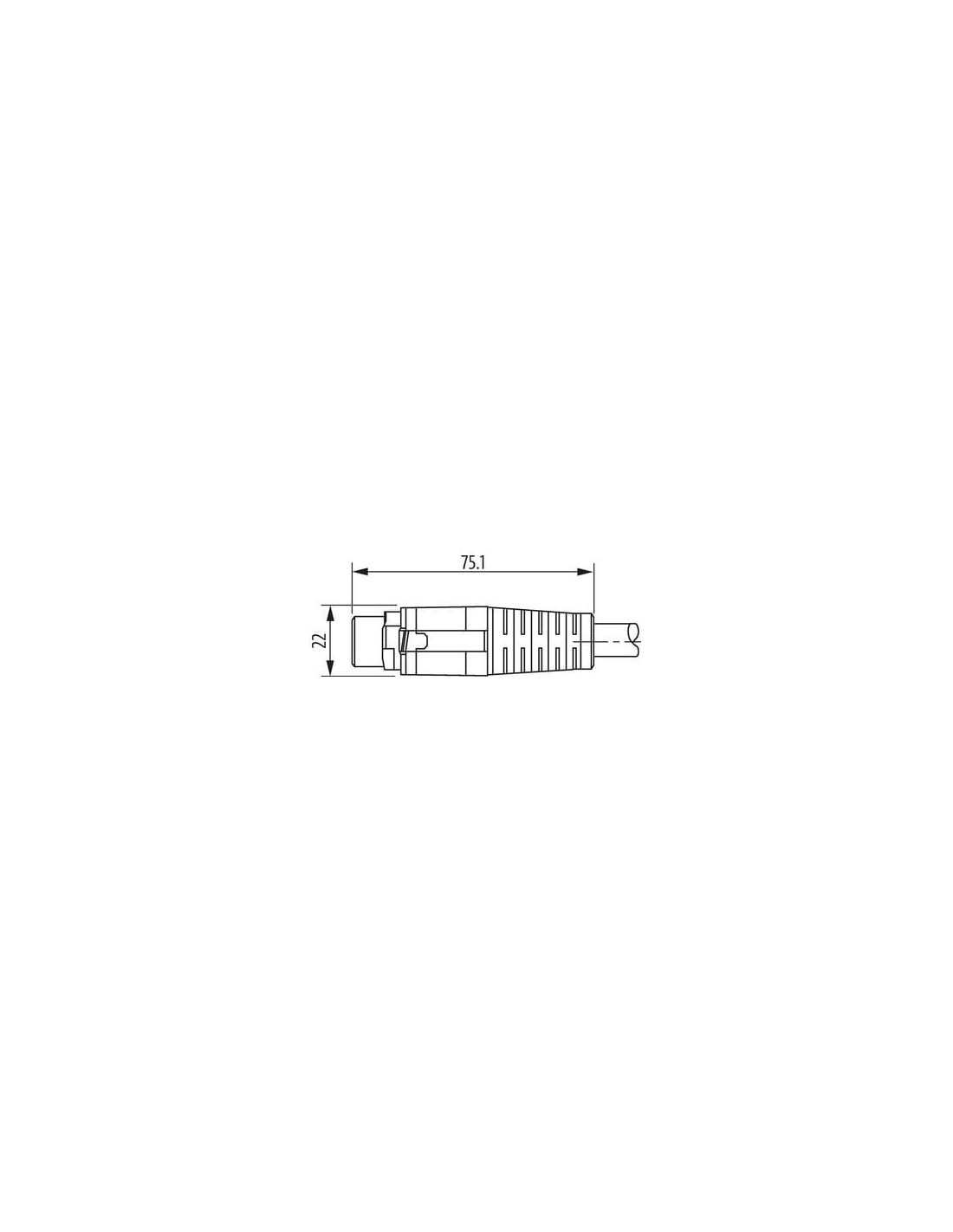

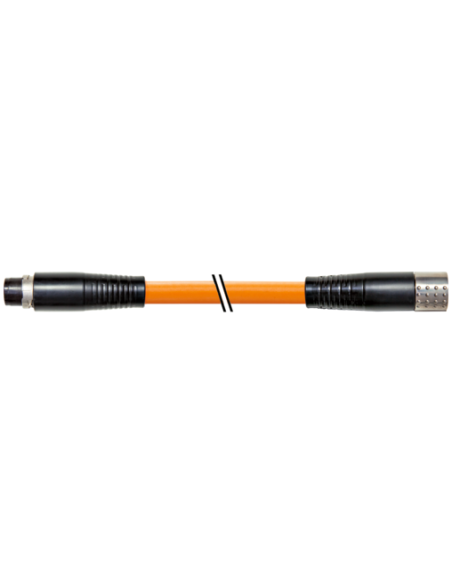

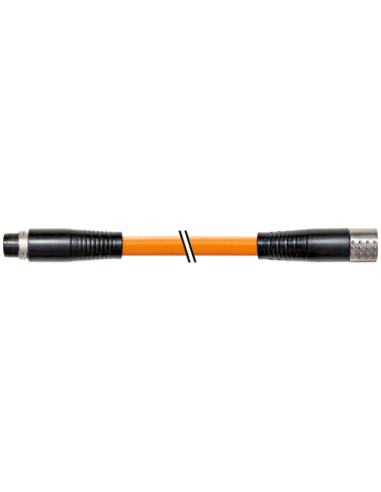

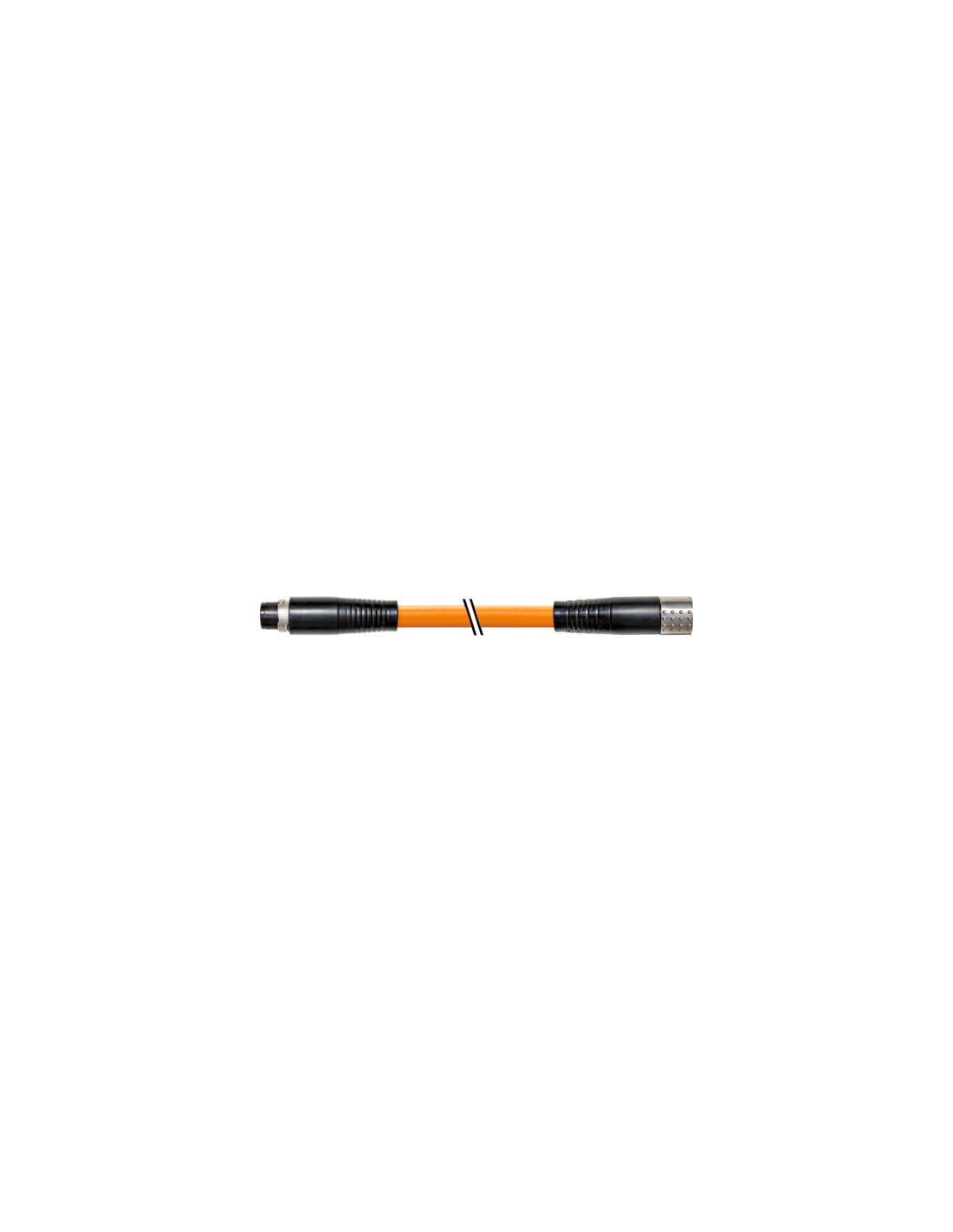

MQ15-X-Power męski 0° / MQ15-X-Power żeński 0° 7000-P8041-P130300 – Przewód zasilający przemysłowy
MQ15-X-Power męski 0° / MQ15-X-Power żeński 0° to specjalistyczny przewód zasilający przeznaczony do zastosowań przemysłowych. Wyposażony jest w prostokątne złącza (męskie i żeńskie) z 4-pinową, ekranowaną konstrukcją, zapewniającą niezawodną transmisję mocy oraz ochronę przed zakłóceniami elektromagnetycznymi. Produkt charakteryzuje się wysoką odpornością chemiczną i na oleje dzięki zastosowaniu trwałych tworzyw sztucznych.
Wytrzymałość i bezpieczeństwo – przewód zasilający klasy przemysłowej MQ15
Przewód MQ15-X-Power wyróżnia się podwyższonymi parametrami wytrzymałościowymi – stopień ochrony IP67 gwarantuje odporność na pył oraz wodę, co sprawia, że nadaje się do pracy w trudnych warunkach przemysłowych, halach produkcyjnych, a także w automatyce maszyn i urządzeń o wysokich wymaganiach dotyczących niezawodności połączenia.
Typowe zastosowania przewodu MQ15-X-Power
- Połączenia silników i napędów w instalacjach automatyki i robotyki
- Zasilanie maszyn przemysłowych wymagających wysokiego prądu roboczego (do 16 A na styk)
- Połączenia w szafach sterowniczych, modułach zasilania oraz liniach produkcyjnych
- Zastosowania w środowiskach narażonych na kontakt z olejami, smarami i chemikaliami
- Instalacje wymagające odporności na zginanie, dużej liczby cykli pracy oraz ruchomego prowadzenia
Korzyści z zastosowania przewodu MQ15-X-Power 7000-P8041-P130300
- Szybki i pewny montaż dzięki złączu bagnetowemu – łatwe podłączanie i odłączanie przewodu
- Bardzo wysoka trwałość złączy – min. 500 cykli wtykowych
- Ekranowane przewody zapewniają odporność na zakłócenia elektromagnetyczne
- Wytrzymałość temperaturowa – praca przewodu w zakresie od -50°C do +80°C
- Bezpieczeństwo – zgodność z normami IP67, UL oraz IEC
- Odporność chemiczna i palność – spełnia wymagania UL94 HB, UL 1581 oraz IEC 60332-2-2
- Elastyczność i możliwość pracy w ruchu – do 5 milionów cykli zginania oraz prędkość poruszania do 3 m/s w prowadnikach kablowych
Budowa i parametry techniczne – przewód złączeniowy o wysokiej wytrzymałości
Przewód wykonany jest z żył miedzianych (skrętka), o przekroju 2,5 mm², z izolacją TPE oraz płaszczem z PUR, który wyróżnia się niezwykłą elastycznością i odpornością na uszkodzenia mechaniczne. Standardowa długość przewodu wynosi 3 m, jednak na życzenie dostępne są inne wersje długości.
Kolor przewodu: pomarańczowy, co ułatwia identyfikację podczas montażu.
Układ żył: trzy czarne przewody fazowe oraz jeden zielono-żółty przewód ochronny PE, ekran wykonany z oplotu miedzianego.
Kompatybilność i montaż
Produkt MQ15-X-Power przeznaczony jest do montażu włożonego i przykręcanego, co zwiększa komfort instalatora oraz pewność połączenia nawet w aplikacjach o wysokim stopniu wibracji i ruchu. Warto stosować dodatkowe zabezpieczenia przed obciążeniami mechanicznymi, takie jak opaski zaciskowe.
Połączenia z wykorzystaniem tego przewodu znajdują zastosowanie w szerokim spektrum branż – od maszyn specjalnych, przez elektronikę przemysłową, po systemy zasilania i sterowania pracujące w wymagających warunkach środowiskowych.
