Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

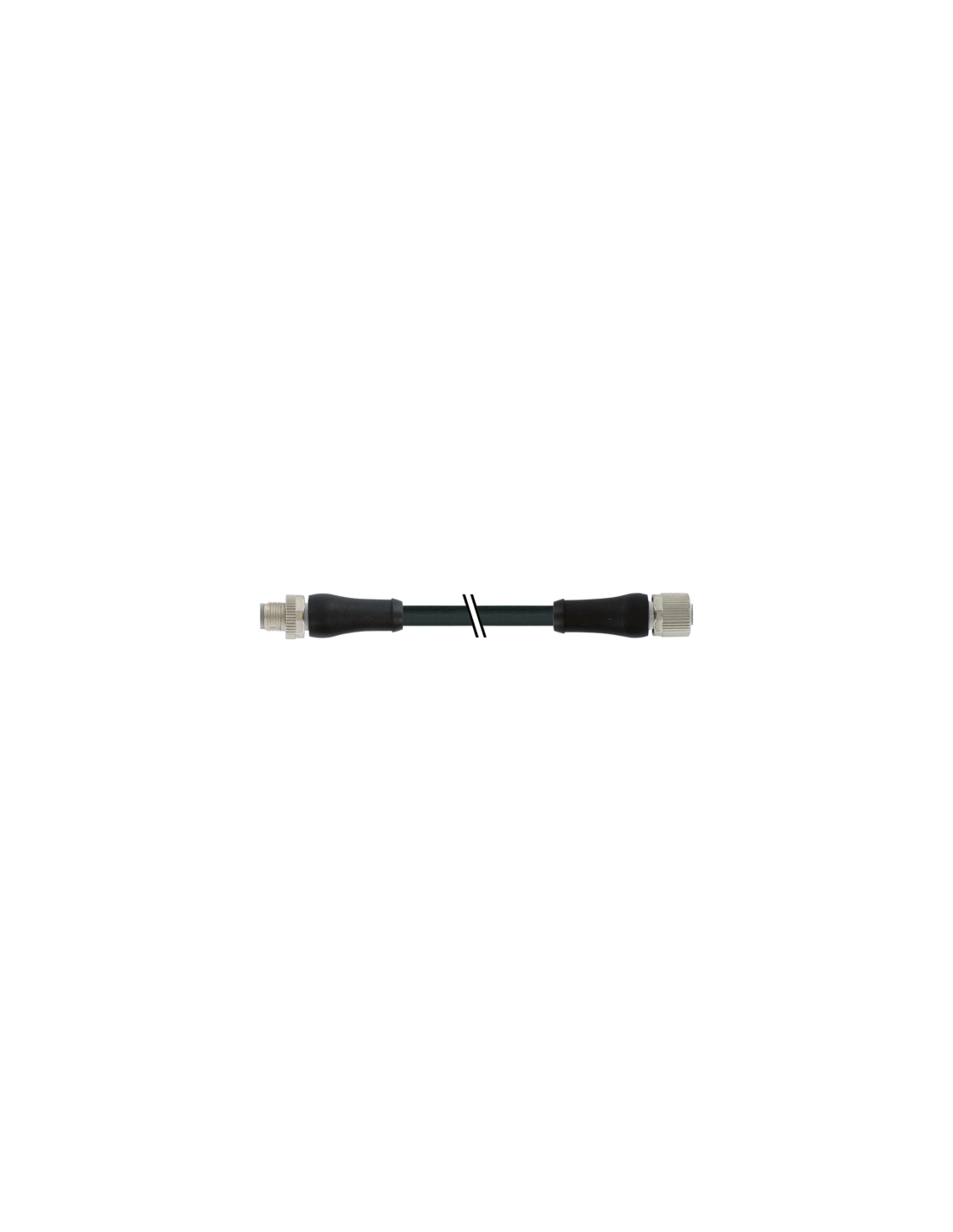

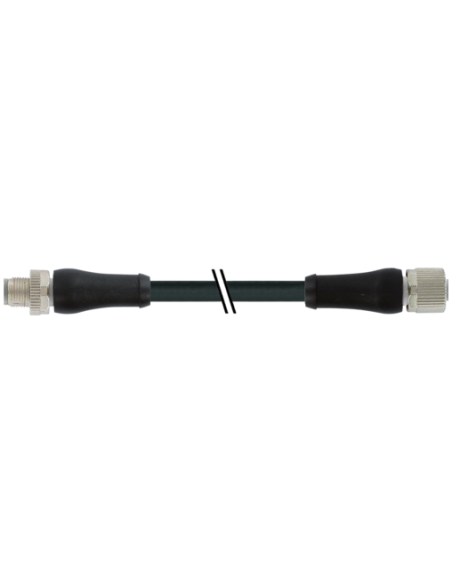

Złącze M12 Zasilanie, kod L – Przewód z wtykiem prostym męskim i żeńskim, 4-piny, 3 m
Złącze M12 Zasilanie, kod L to przemysłowy przewód połączeniowy wyposażony w wysokiej jakości złącza męskie (proste) oraz żeńskie (proste) typu M12, 4-piny, przystosowane do zasilania maszyn oraz urządzeń automatyki przemysłowej. Konstrukcja przewodu umożliwia szybkie i niezawodne łączenie układów w szafach sterowniczych, liniach produkcyjnych oraz systemach dystrybucji energii.
Wytrzymałość i uniwersalność – Główne zalety przewodu M12 z kodem L
Najważniejsze zalety produktu:
- Wysoka trwałość mechaniczna – przewód posiada powłokę wykonaną z tworzywa PUR, które charakteryzuje się odpornością na ścieranie, oleje oraz agresywne czynniki chemiczne.
- Ochrona IP65/IP67 – złącza gwarantują odporność na kurz i wodę, nawet podczas intensywnej eksploatacji w trudnych warunkach przemysłowych.
- Solidne styki pozłacane – zapewniają niezawodność transmisji energii i minimalizują straty, umożliwiając przesyłanie prądu do 12 A oraz napięcia do 63 V DC.
- Szybki montaż – przewód jest wyposażony w wygodny gwint przyłączeniowy M12 x 1, który umożliwia łatwe i pewne podłączenie poprzez włożenie i przykręcenie.
- Bezpieczeństwo użytkowania – spełnia wymagania norm IEC 61076-2-111 oraz posiada znakomitą izolację i ochronę przepięciową do 1,5 kV.
- Odporność na promieniowanie UV oraz płomień – idealny zarówno do zastosowań wewnętrznych, jak i zewnętrznych.
Zastosowania przemysłowe złącz M12 kod L
Złącze zasilające M12 kod L znajduje zastosowanie w wielu dziedzinach przemysłu, m.in.:
- Automatyka przemysłowa i robotyka (zasilanie modułów I/O, wysp zaworowych, sterowników PLC)
- Transport i logistyka (linie przenośnikowe, pojazdy przemysłowe)
- Systemy rozdziału energii w szafach sterowniczych
- Maszyny produkcyjne wymagające mocnych przewodów zasilających
- Instalacje zewnętrzne (dzięki wysokiej odporności na warunki atmosferyczne)
Budowa i bezpieczeństwo przewodu M12 z kodem L
Budowa przewodu:
- Długość kabla: 3 m
- Liczba żył: 4 x 1,5 mm²
- Kolor izolacji: czarny
- Materiał płaszcza: PUR (bezołowiowy, bezhalogenowy, wolny od kadmu i FCKW)
- Wysoka elastyczność – możliwość intensywnego zginania i skręcania
- Identyfikacja przewodów: BN (brązowy), WH (biały), BU (niebieski), BK (czarny)
Bezpieczeństwo oraz wygoda instalacji gwarantują zintegrowana opaska kodująca oraz wytrzymałe tuleje przyłączeniowe, które chronią przewód przed uszkodzeniami mechanicznymi. Oznaczenia kolorystyczne i przejrzysty sposób podłączenia ułatwiają szybki montaż oraz serwisowanie.

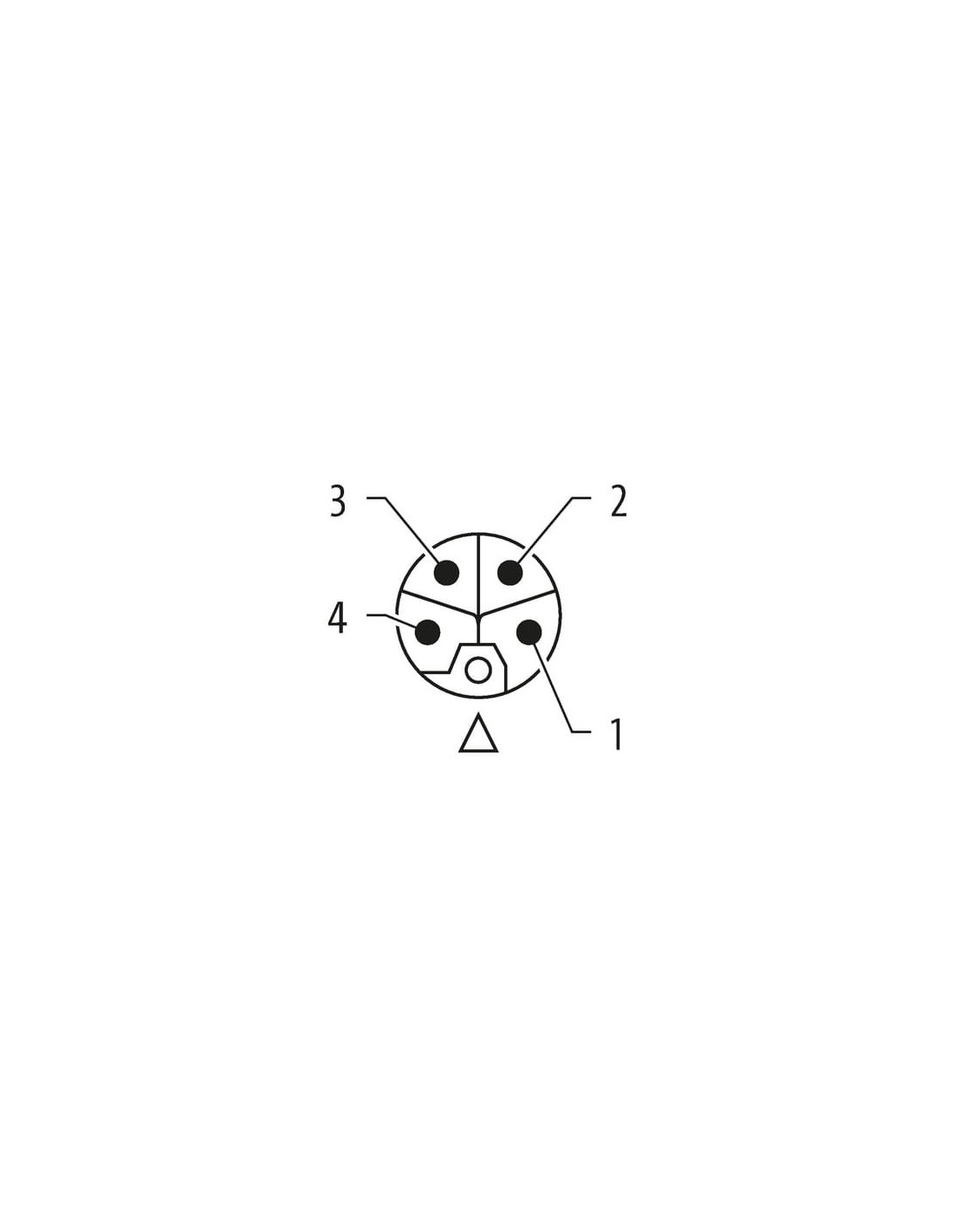

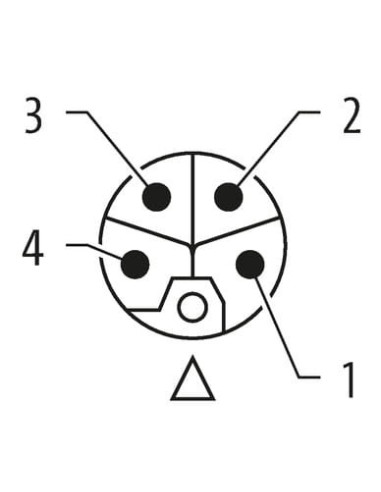

Typowe schematy i podłączenie przewodu zasilającego M12 L kod
Typowe schematy połączeń oraz układ pinów według kodowania L ułatwiają poprawne i bezpieczne wykorzystanie przewodu, zapewniając kompatybilność z innymi elementami systemów automatyki, również w rozbudowanych instalacjach.
Kompatybilność i warunki pracy – Złącze M12 L kod
Oferowany przewód jest zgodny z międzynarodowymi normami elektrotechnicznymi, co zapewnia szeroką kompatybilność. Może pracować w temperaturach od -25°C do +85°C przy montażu urządzenia (sam przewód: -50°C do +90°C w pracy stałej), nawet przy dużej liczbie cykli gięcia i skręcania, co czyni go doskonałym wyborem do wymagających aplikacji przemysłowych.
