Męski prosty – żeński proste
MQ15, 4-piny
ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Odejście kablowe | prosty |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Prąd roboczy na styk maks. | 13 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie

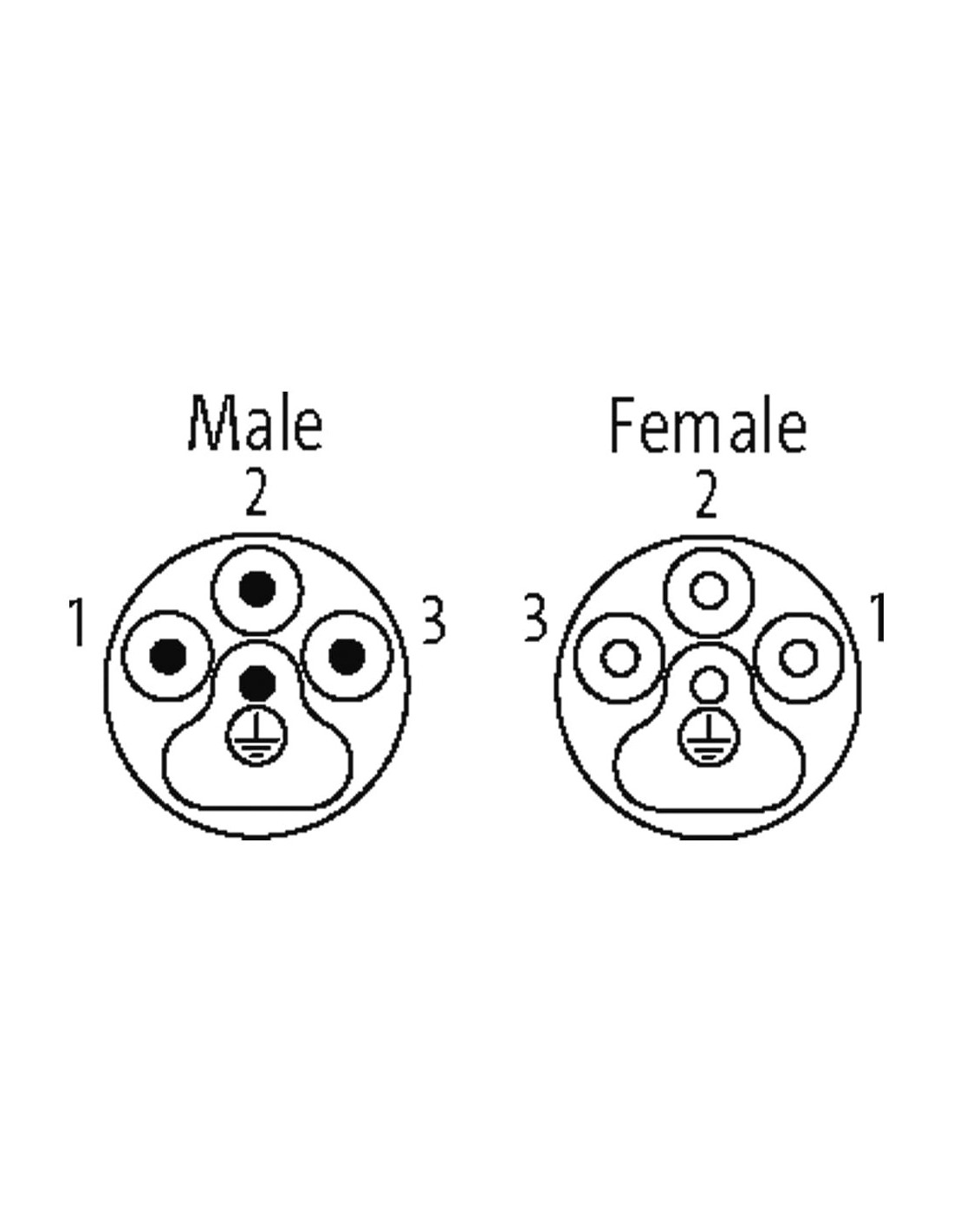

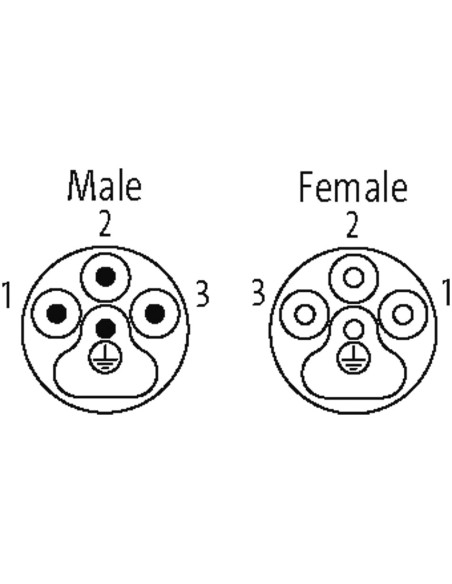

Instalowanie | Układ pinów
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Klasa palności obudowy (UL94) | HB |
| Materiał obudowa | Tworzywo sztuczne |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

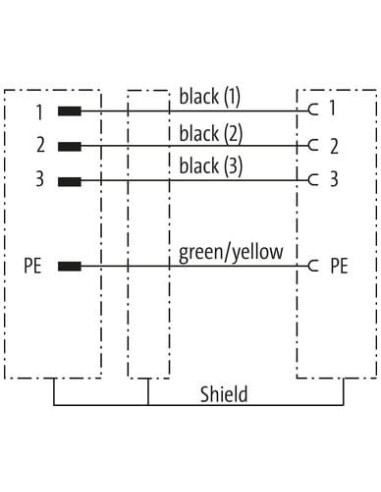

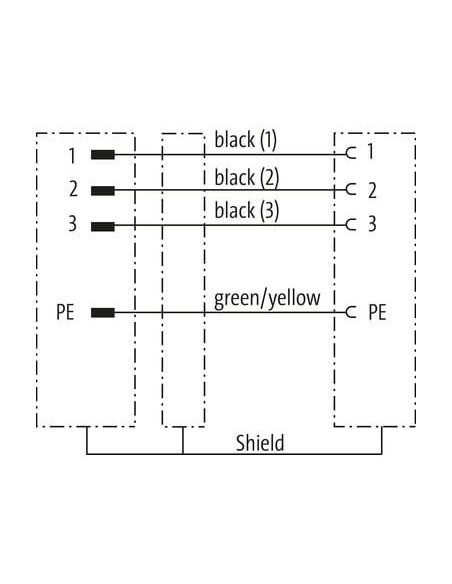

| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P12 |
| Kolor izolacji | pomarańcz |
Structure | Cable
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 80 % |
| wire arrangement | czarny 1, czarny 2, czarny 3, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 128,7 g/m |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE |
| Amount wires | 4 |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Napięcie przemienne fali stojącej (żyła - żyła) | 4 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 4 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 60 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. |
| Prędkość ruchu (C-track) | 3,3 m/s |
| Skręcanie | ± 15 °/m |

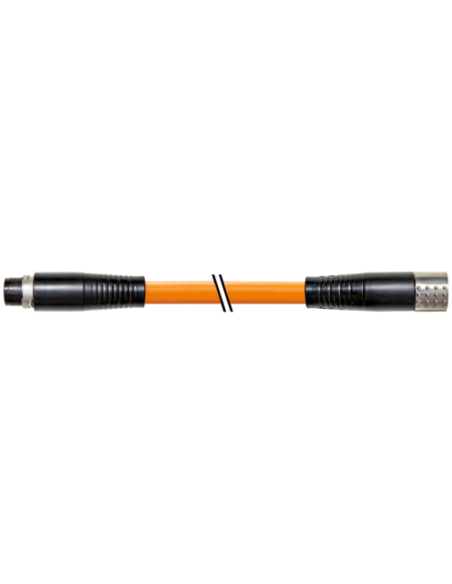

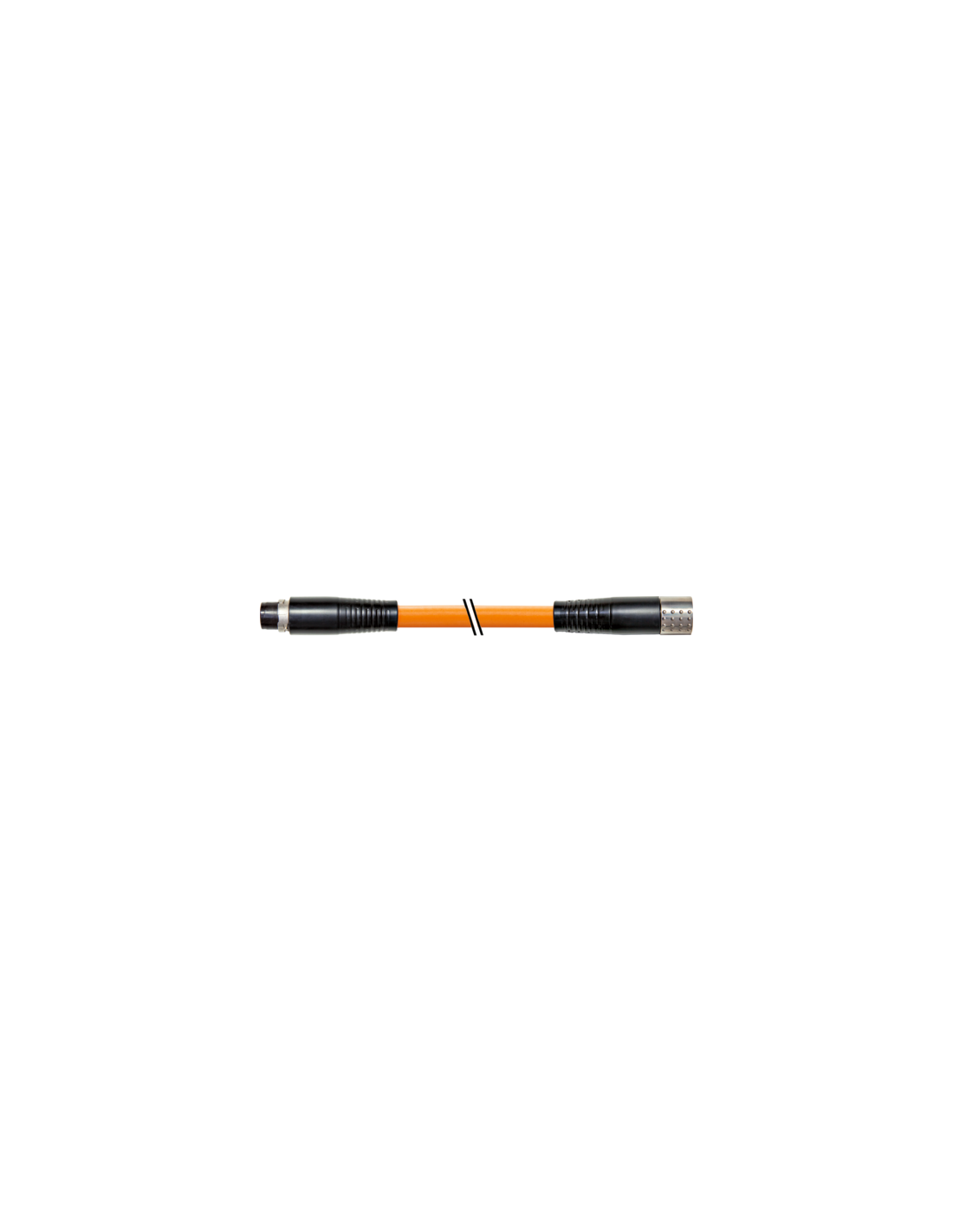

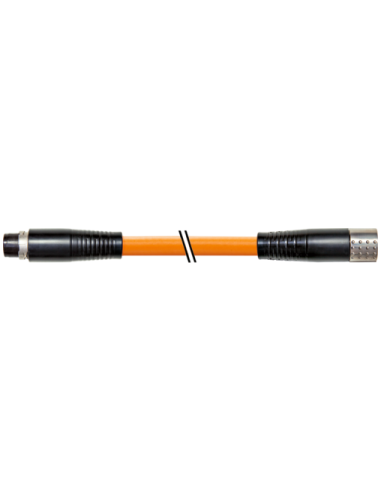

Złącze ekranowane MQ15-X-Power męski-żeński 0° z kablem zasilającym 2m – Przewód Murrelektronik 7000-P8041-P120200
Złącze ekranowane MQ15-X-Power męski 0° / MQ15-X-Power żeński 0° o kodzie produktu 7000-P8041-P120200 to wysokiej jakości przewód przyłączeniowy, przeznaczony do specjalistycznych aplikacji przemysłowych, które wymagają niezawodnego połączenia oraz wysokiego poziomu ochrony mechanicznej i elektrycznej.
Bezpieczne przesyłanie zasilania – zastosowanie i możliwości
Prezentowany przewód 4-żyłowy, ekranowany, typ MQ15 jest projektowany z myślą o niezawodnym przesyłaniu zasilania i sygnałów sterujących w trudnych warunkach przemysłowych. Złącza o stopniu ochrony IP67 gwarantują odporność na pyły i wodę, nawet w przypadku czasowego zanurzenia, co sprawia, że kabel sprawdzi się w aplikacjach automatyki przemysłowej, maszynach produkcyjnych, urządzeniach transportowych, a także w instalacjach zewnętrznych.
Wysoka odporność mechaniczna, elastyczność i szeroki zakres temperatur pracy pozwalają na montaż w dynamicznych częściach maszyn oraz urządzeń narażonych na obciążenia mechaniczne.
Maksymalna niezawodność dzięki zaawansowanej konstrukcji
- Bagnetowy system zamykania zapewnia pewne, szybkie i wygodne połączenie, eliminując ryzyko przypadkowego rozłączenia podczas pracy.
- Ekranowanie oplotem miedzianym (pokrycie ekranu aż 80%) skutecznie chroni przed zakłóceniami elektromagnetycznymi oraz prądami upływowymi.
- Przewód o przekroju 1,5 mm² umożliwia przesyłanie znacznych prądów do 13A (na styk) oraz napięcia roboczego do 600V AC, co czyni przewód wszechstronnym w zastosowaniach siłowych.
- Izolacja przewodów z TPE oraz zewnętrzna powłoka w kolorze pomarańczowym zapewniają odporność na ścieranie, płomienie, oleje oraz wiele chemikaliów przemysłowych.
Typowe zastosowania kabla MQ15-X-Power
- Automatyka przemysłowa – przesył zasilania i sygnałów sterujących do silników, siłowników, czujników oraz innych komponentów.
- Maszyny i linie produkcyjne – szybki montaż, bezpieczne łączenie urządzeń w systemach o podwyższonej odporności na drgania i wilgoć.
- Systemy transportowe – instalacje z ruchomymi oraz nieruchomymi fragmentami o wysokich wymaganiach dotyczących trwałości połączeń.
- Przemysł spożywczy, opakowaniowy, energetyczny – wszędzie tam, gdzie wymagana jest odporność na oleje, środki chemiczne i trudne warunki środowiskowe.
Główne zalety złącza ekranowanego MQ15
- Wysoki poziom ochrony IP67 – trwałość i niezawodność także w warunkach zewnętrznych oraz zapyleniu.
- Wytrzymałość mechaniczna – kabel przeznaczony do intensywnej pracy, wytrzymujący miliony cykli gięcia oraz ruchu.
- Odporność na oleje, płomienie i środki chemiczne – potwierdzona zgodnością z normami UL oraz IEC.
- Dzięki zastosowaniu posrebrzanych styków – pewna transmisja sygnału nawet po wielu cyklach użytkowania.
- Brak wskaźników LED – uproszczona, uniwersalna konstrukcja do zasilania i transmisji sygnałów.
Przemyślana budowa i łatwość instalacji

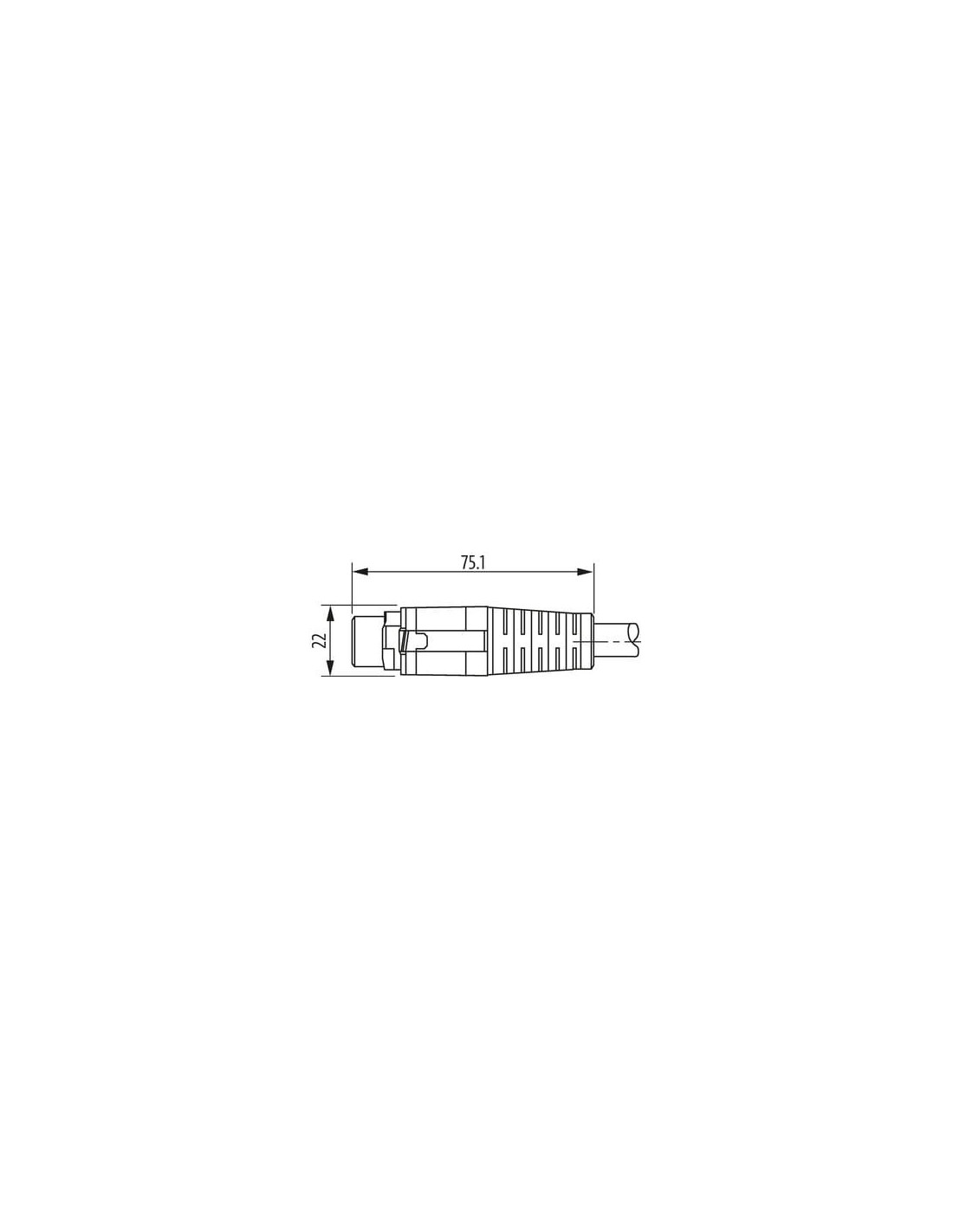

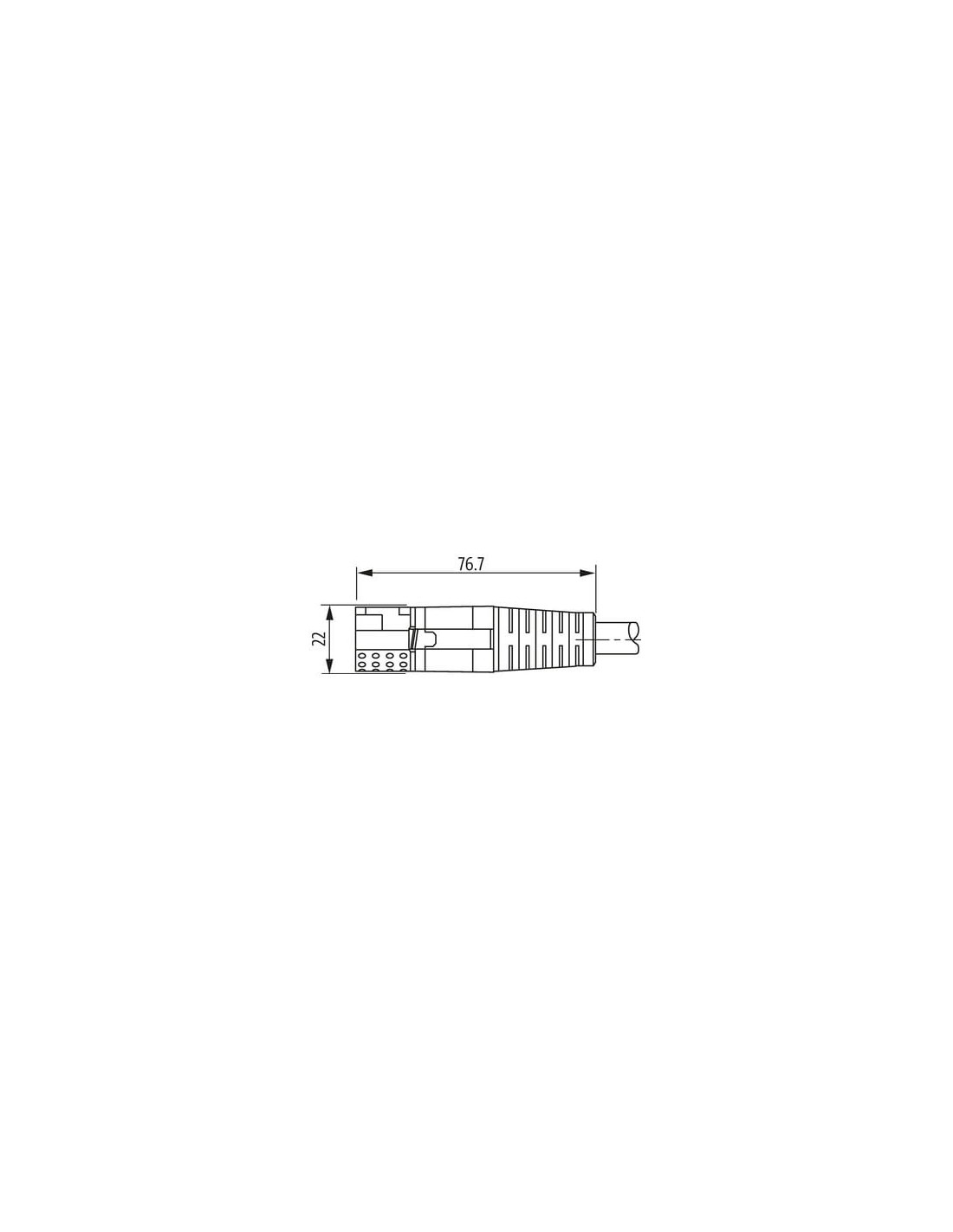

Złącze wyposażone jest w wyraźne oznaczenia pinów oraz prostą konfigurację kolorystyczną (czarne przewody sygnałowe, zielono-żółty PE), co ułatwia instalację i eliminuje błędy montażowe. Kompaktowe rozmiary złącza (średnica 22 mm, długość ~75–77 mm) pozwalają na instalację w miejscach o ograniczonej przestrzeni.
Opcjonalne długości kabla dostępne na zamówienie umożliwiają dostosowanie przewodu do indywidualnych potrzeb instalacyjnych.
Podsumowanie – przewód ekranowany MQ15-X-Power
Złącze MQ15-X-Power męski 0°/żeński 0° ekranowane z kablem o długości 2 metrów to profesjonalny przewód o wysokich parametrach technicznych, zapewniający nieprzerwaną i bezpieczną transmisję zasilania oraz sygnałów sterujących w najbardziej wymagających aplikacjach przemysłowych. Konstrukcja odporna na warunki środowiskowe oraz intensywną eksploatację czyni ten produkt uniwersalnym rozwiązaniem do nowoczesnych instalacji przemysłowych.
