Męski
RJ45PP – RJ45PP
5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Typ montażu | włożone, przykręcone |
| Family construction form | Push Pull |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Push Pull Power |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

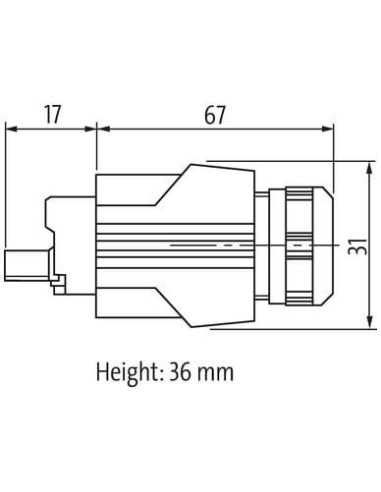

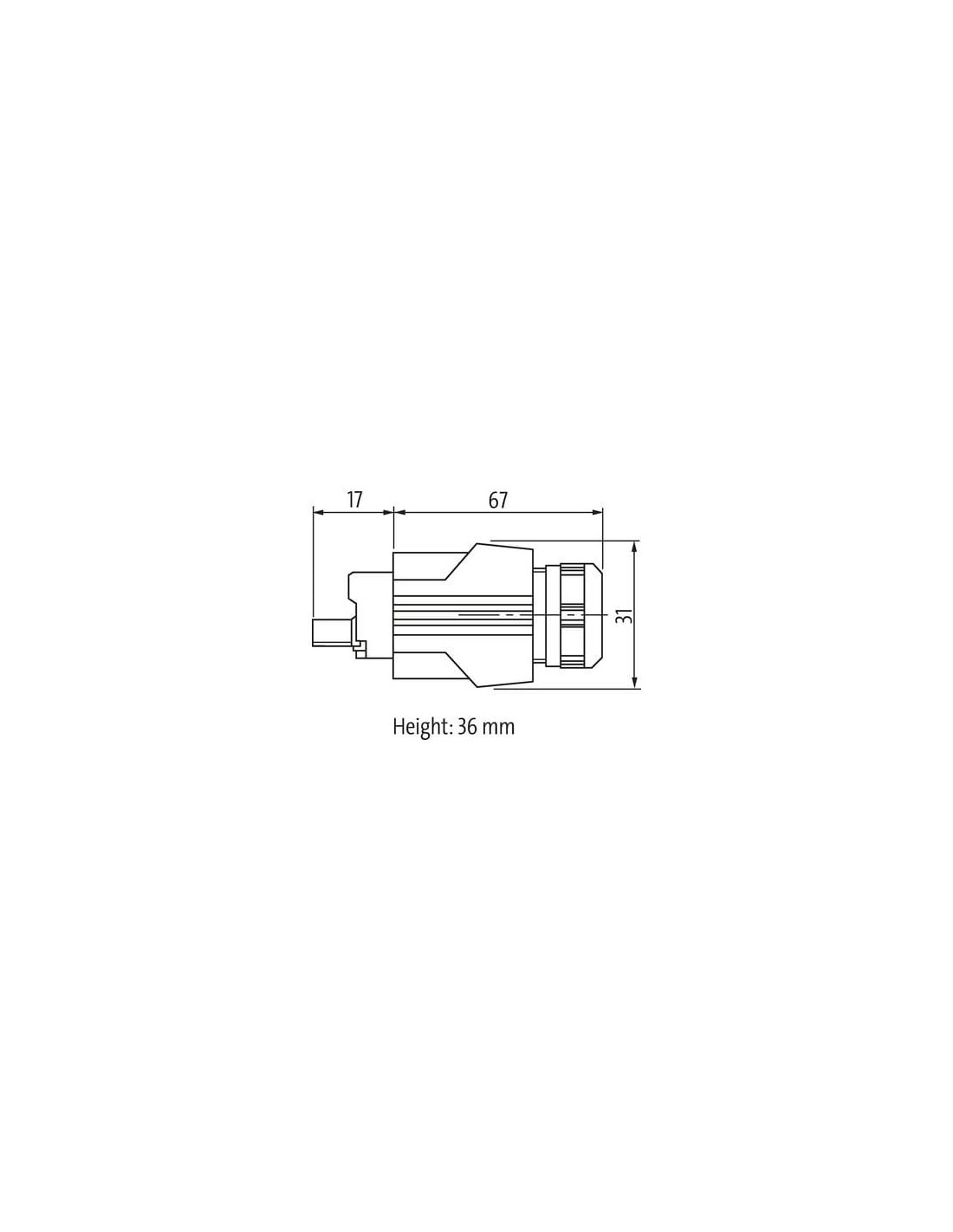

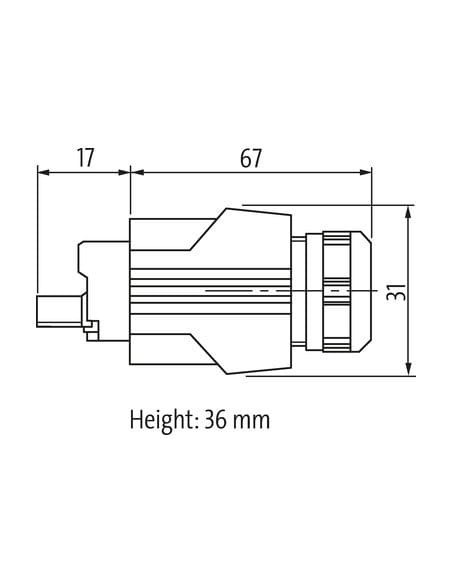

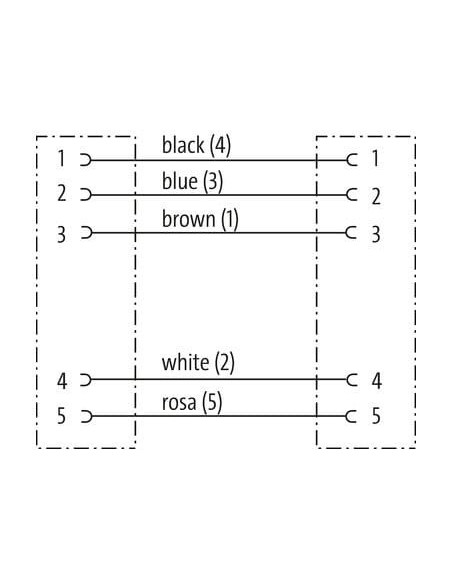

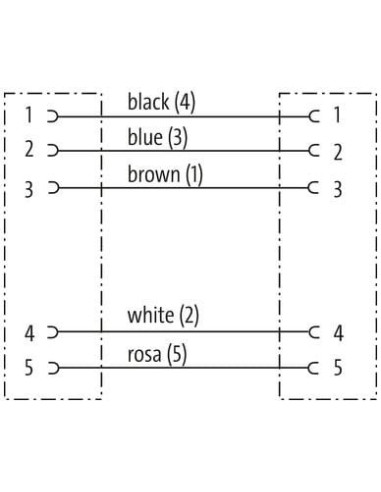

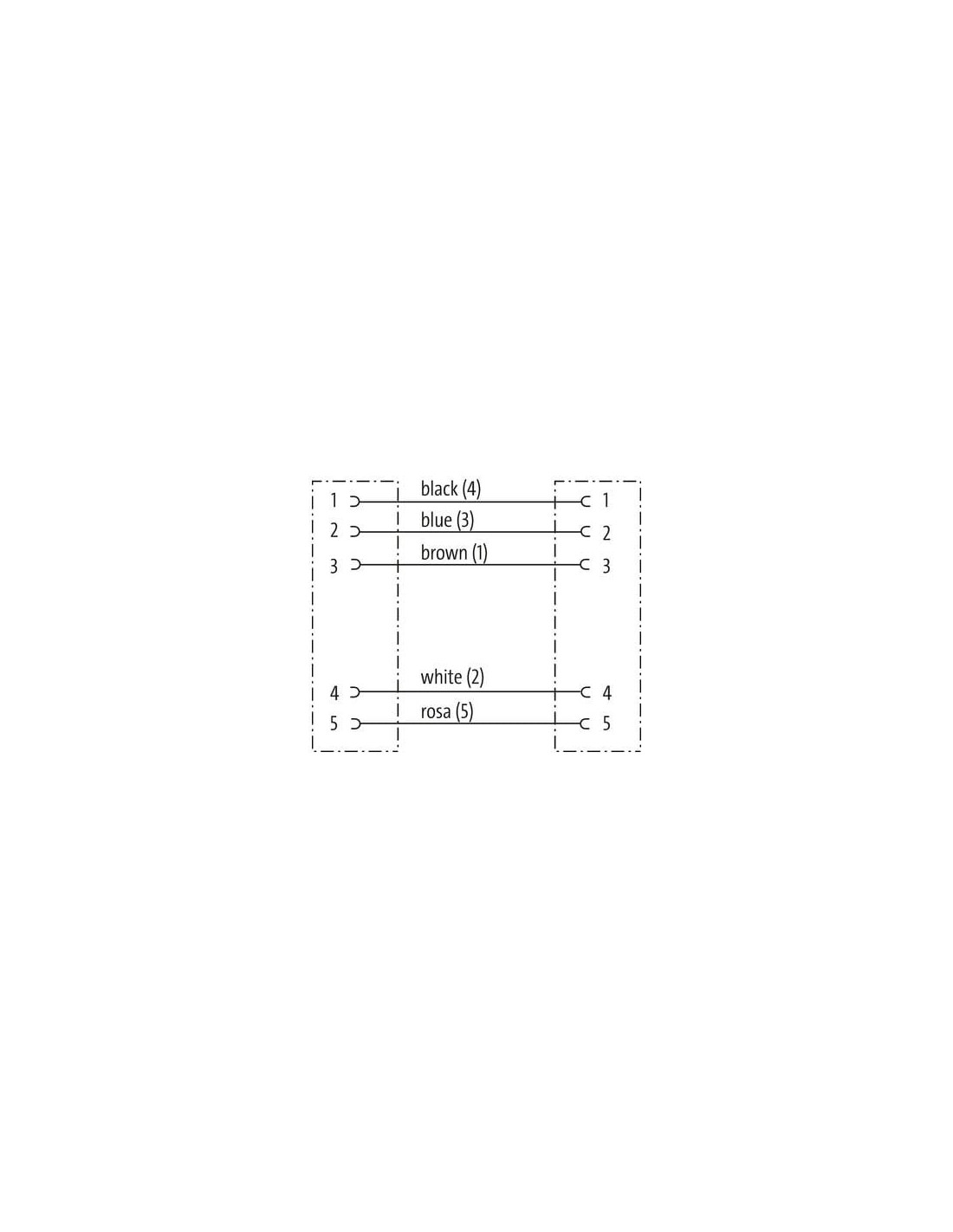

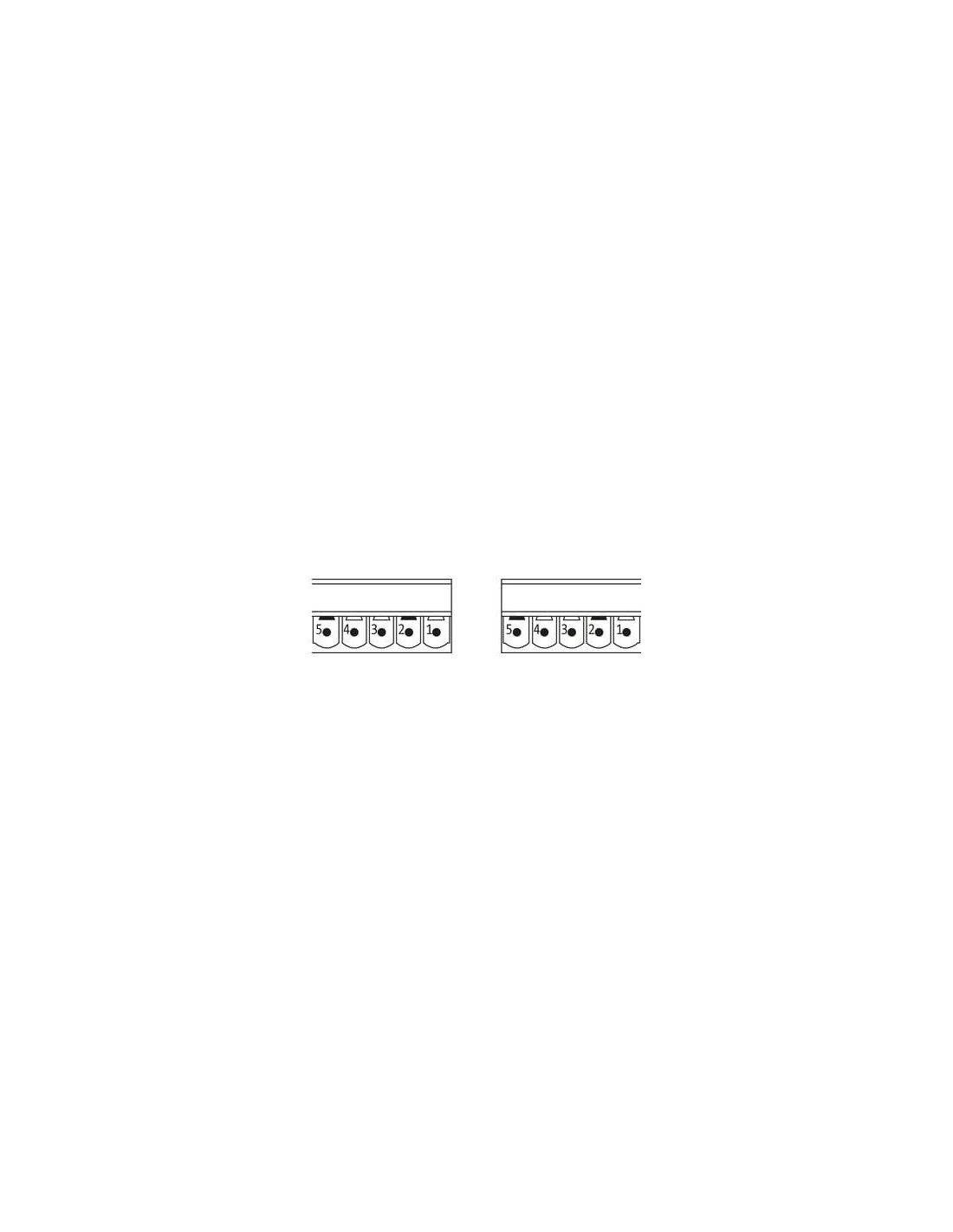

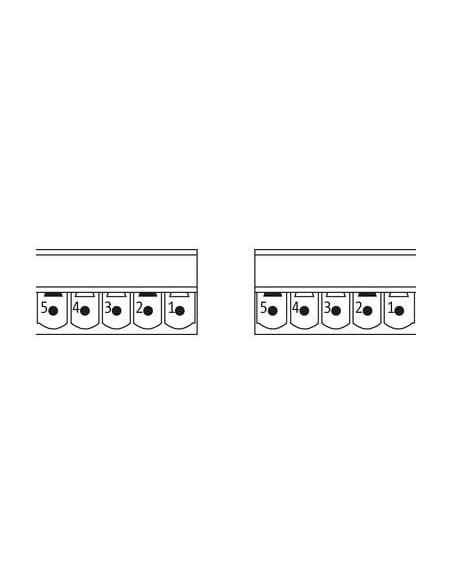

| wire arrangement | rosa 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P08 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | rosa 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

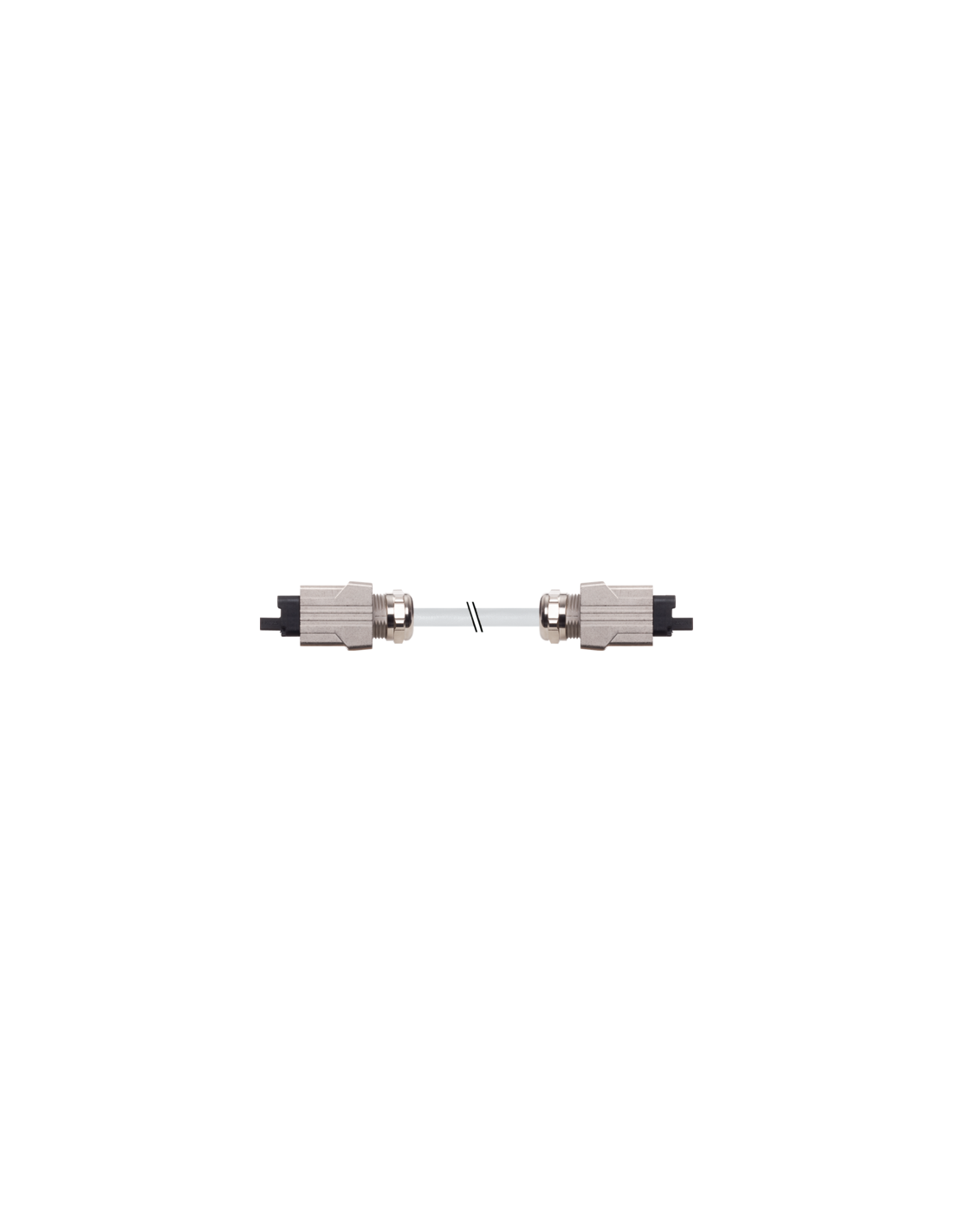

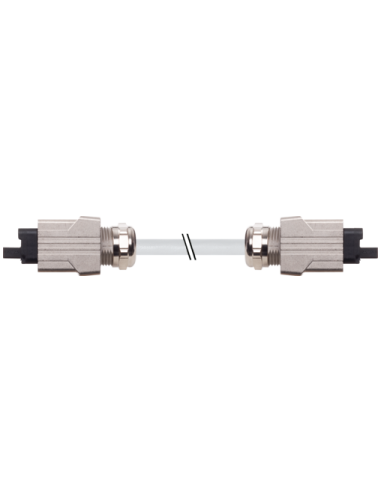

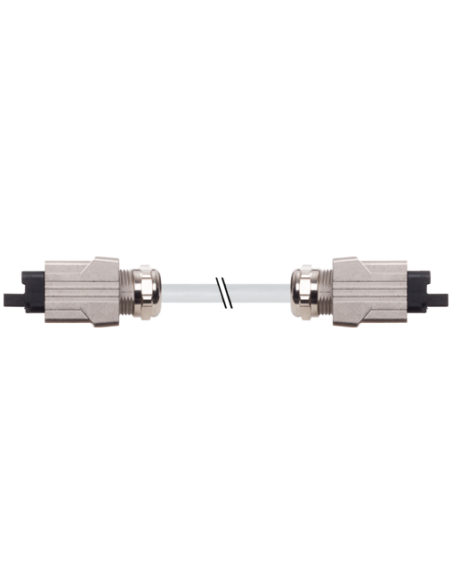

Konektor Push Pull Power 7356-99641-P090100 – solidne złącze do wymagających aplikacji przemysłowych
Konektor Push Pull Power o symbolu 7356-99641-P090100 to zaawansowane rozwiązanie dla systemów wymagających niezawodnego i bezpiecznego połączenia elektrycznego. Produkt wyposażony jest w męskie zakończenia typu RJ45PP – RJ45PP oraz pięć biegunów, co pozwala na podłączenie nawet zaawansowanych urządzeń automatyki przemysłowej.
Wytrzymałość mechaniczna i odporność środowiskowa – kluczowe zalety
Obudowa konektora została wykonana z cynkowego odlewu ciśnieniowego pokrytego warstwą niklu, co zapewnia wysoką odporność na czynniki zewnętrzne oraz uszkodzenia mechaniczne. Stopień ochrony IP65/IP67 gwarantuje skuteczne zabezpieczenie przed pyłem i wodą w trudnych warunkach przemysłowych, przy zachowaniu dużej wytrzymałości na zmienne temperatury od -40°C do 85°C.
- Doskonale sprawdza się w środowiskach o wysokim poziomie zanieczyszczeń
- Odporny na agresywne media – zalecana jest jednak weryfikacja odporności materiałów w zależności od aplikacji
- Mocna konstrukcja zapewnia długotrwałą i niezawodną eksploatację
Konektor Push Pull Power – zastosowanie i funkcjonalność
Konektor 5-pinowy Push Pull Power znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – idealny do zasilania urządzeń i przesyłu sygnałów w zakładach produkcyjnych
- Sektorze maszynowym i robotyce
- Transporcie i logistyce – efektywny przy połączeniach modułów sterowania i czujników
- Systemach zasilania maszyn
Dzięki technologii Push Pull montaż złącza jest szybki, prosty i nie wymaga użycia dodatkowych narzędzi, co minimalizuje czas przestojów serwisowych. Dodatkowo, zastosowanie elastycznego kabla z powłoką PUR o wysokiej odporności na oleje, chemikalia i płomienie zabezpiecza całą instalację na lata, nawet w ruchomych częściach maszyn.
Bezpieczeństwo i wydajność – parametry mają znaczenie
Konektor Push Pull Power pozwala na pracę z napięciem do 24 V AC/DC oraz przy maksymalnym obciążeniu prądowym 16 A na styk. Charakteryzuje się również podwyższoną wytrzymałością na pik napięciowy – do 4 kV.
Zastosowanie pięcioprzewodowego kabla o przekroju 1,5 mm² zapewnia optymalny przesył energii, a specjalne oznaczenia kolorystyczne ułatwiają instalację oraz diagnostykę.
Szczegóły konstrukcyjne – projekt zgodny z najwyższymi standardami
- Rodzaj zamykania: Push Pull Power – pewne połączenie złącza
- Obudowa: odporna na oleje, chemikalia, płomienie (zgodnie z UL 1581, IEC 60332-2-2)
- Elastyczna powłoka PUR redukuje ryzyko uszkodzeń mechanicznych
- Bezhalogenowa i bezołowiowa izolacja – bezpieczeństwo dla środowiska
Podsumowując, konektor Push Pull Power 7356-99641-P090100 jest doskonałym wyborem wszędzie tam, gdzie istotne są: niezawodność połączenia, ochrona przed czynnikami zewnętrznymi i łatwość montażu. Rekomendowany do zastosowań przemysłowych, gdzie bezpieczeństwo oraz niezawodny przesył energii mają kluczowe znaczenie.
