Męski
RJ45PP – RJ45PP
5-piny
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12P |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Typ montażu | włożone, przykręcone |
| Family construction form | Push Pull |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 24 V |
| Napięcie robocze DC maks. | 24 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 2 |
| Znamionowy pik napięciowy | 4 kV |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Push Pull Power |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

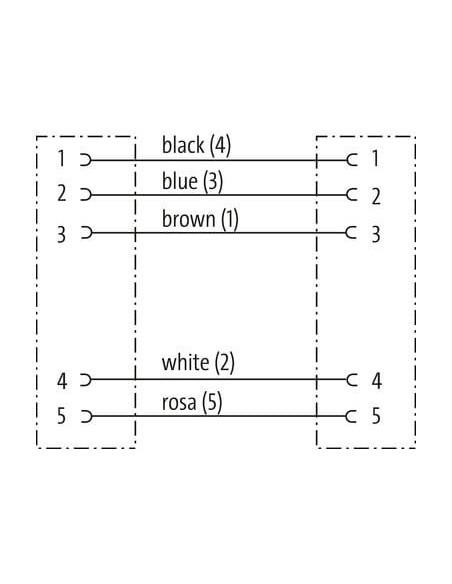

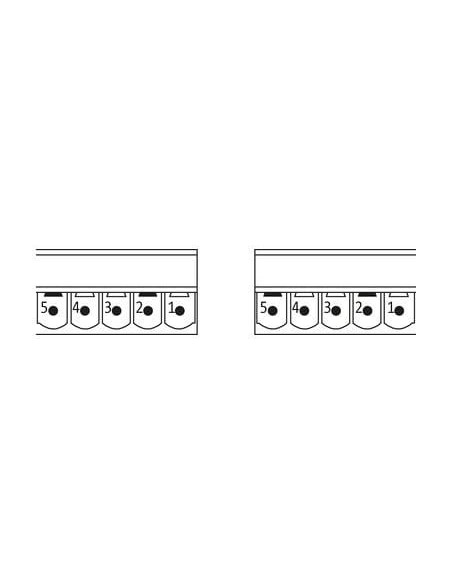

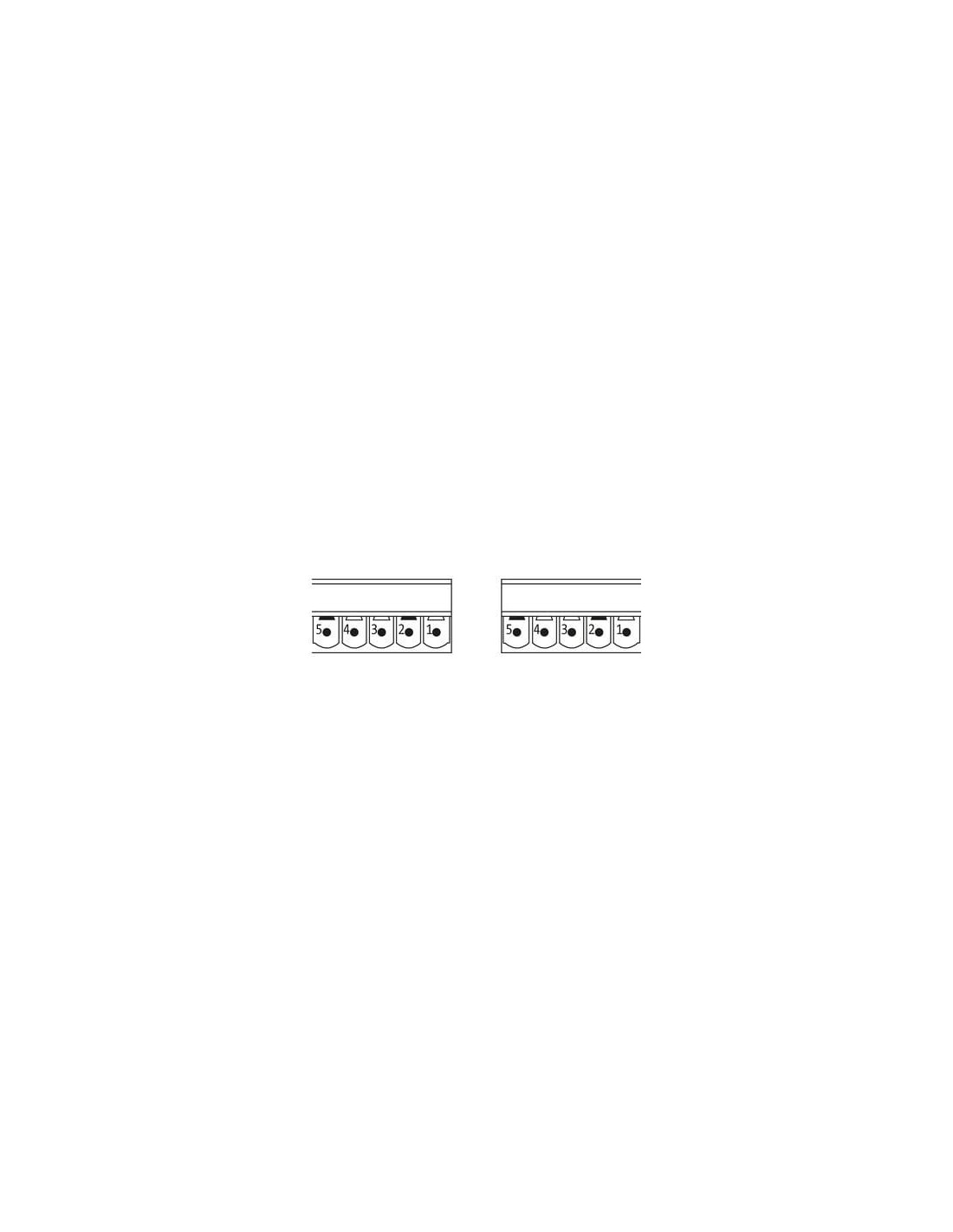

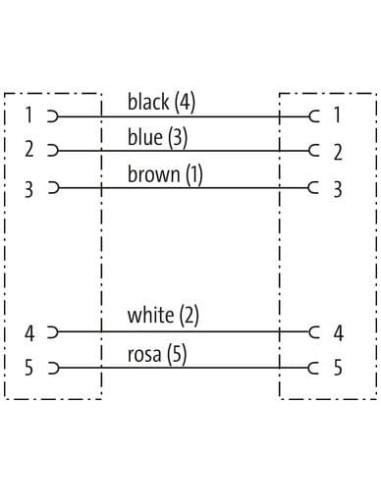

| wire arrangement | rosa 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P08 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | rosa 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |

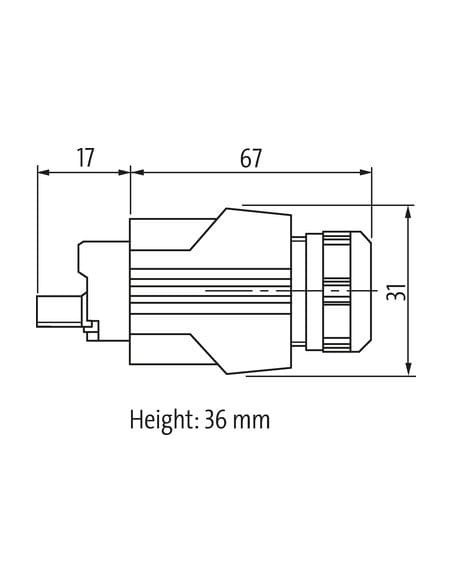

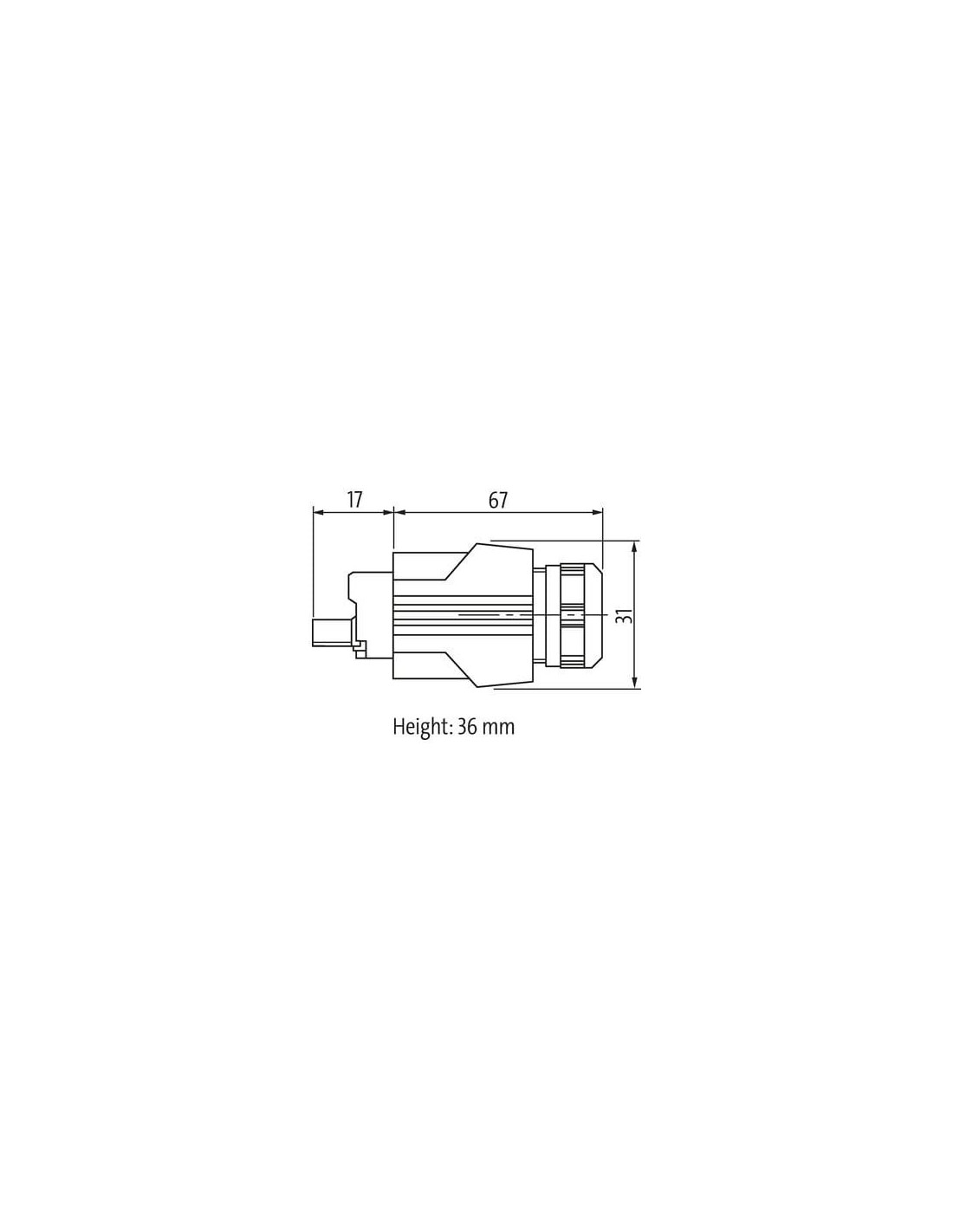

| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (różowa izolacja), czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

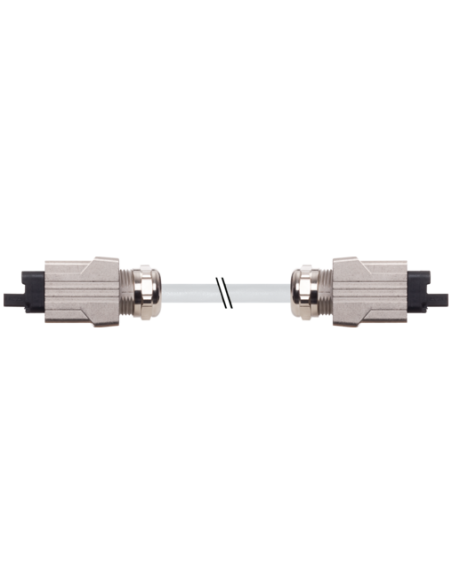

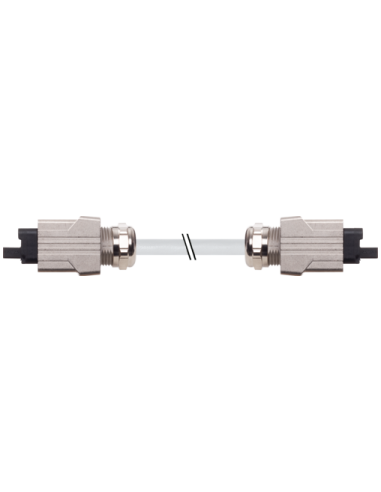

Przewód połączeniowy Push Pull Power M12P 5-pin 20 m – wytrzymałe rozwiązanie do zastosowań przemysłowych
Przewód połączeniowy Push Pull Power o długości 20 m, o kodzie produktu 7356-99641-P092000, to profesjonalne rozwiązanie przeznaczone do zastosowań w automatyce przemysłowej, maszynach, instalacjach produkcyjnych oraz systemach zasilania, które wymagają niezawodności i odporności w trudnych warunkach eksploatacyjnych. Charakteryzuje się wytrzymałą budową oraz wysoką jakością wykonania, co potwierdzają certyfikaty cURus i wysoki stopień ochrony IP65/IP67.
Kabel sygnałowy i zasilający M12P Push Pull – kluczowe zalety i przeznaczenie
Przewód M12P Push Pull został stworzony do pracy w miejscach wymagających szybkiego i pewnego podłączenia, m.in. w systemach zasilania urządzeń i napędów, sieciach przemysłowych oraz w zasilaniu paneli rozdzielczych. Dzięki technologii Push Pull znacznie skraca się czas montażu oraz minimalizuje możliwość popełnienia błędów instalacyjnych – połączenie jest stabilne i odporne na rozłączenia spowodowane wibracjami lub przypadkowymi uderzeniami.
- Odporność na warunki przemysłowe – osłona z PUR, klasa ochrony IP65/IP67, odporność na oleje, płomienie, benzynę i czynniki chemiczne.
- Trwałość mechaniczna – kabel przeznaczony do intensywnych ruchów roboczych, wytrzymuje miliony cykli gięcia oraz skręcania.
- Bezpieczeństwo użytkowania – wysokie napięcie znamionowe, odporność na przepięcia do 4 kV.
- Uniwersalność zastosowań – wykorzystywany w budowie maszyn, liniach produkcyjnych, automatyce, przemyśle spożywczym, energetycznym oraz wszędzie tam, gdzie liczy się szybka i pewna wymiana sygnału i zasilania.
- Łatwa identyfikacja przewodów – kolorowe izolacje żył i przejrzyste schematy połączeń ułatwiają montaż oraz serwis.
Solidne wykonanie i parametry techniczne
Obudowa z niklowanego ciśnieniowego odlewu cynkowego zapewnia trwałość i odporność na uszkodzenia mechaniczne, a tworzywo wykorzystane wewnątrz charakteryzuje się dobrą odpornością chemiczną oraz na oleje. Zastosowane przewody są bezołowiowe, bezkadmowe, bezhalogenowe i niesilikonowe, dzięki czemu spełniają rygorystyczne wymogi wielu branż przemysłowych.
- Mocowanie przewodu: włożone, przykręcone.
- Złącza Push Pull z 5 pinami zgodne z M12 Power.
- Powłoka: niklowana, przewód zewnętrzny PUR o średnicy 8,2 mm.
- Wytrzymałość temperatury: od -40°C do +85°C (konektor) oraz od -50°C do +90°C (przewód w stanie stałym).
Bezpieczeństwo, wygoda i szybki montaż – przewód połączeniowy Push Pull Power
Wybór kabla połączeniowego Push Pull Power gwarantuje wysoką ochronę elektryczną i mechaniczną, nawet w wymagających środowiskach. Technologia szybkiego połączenia znacznie upraszcza montaż, a także minimalizuje ryzyko wystąpienia problemów eksploatacyjnych wynikających z luzowania się tradycyjnych złącz.
Typowe zastosowania przewodu M12P Push Pull
- Zasilanie silników i napędów w maszynach przemysłowych.
- Szybkie połączenia w szafach sterowniczych i rozdzielniach automatyki.
- Układy przenośników, systemy transportowe i robotyka.
- Aplikacje wymagające odporności na wpływ czynników chemicznych (produkcja spożywcza, farmaceutyczna, obróbka metali).
- Systemy, gdzie kluczowe są częste cykle zginania i skręcania kabla.
Przewód Push Pull Power jest rekomendowany wszędzie tam, gdzie niezawodność, bezpieczeństwo i łatwość montażu mają kluczowe znaczenie dla utrzymania ciągłości pracy instalacji.
