Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |

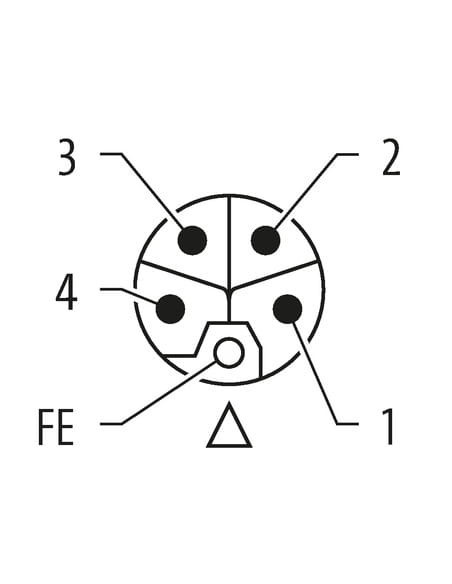

| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |

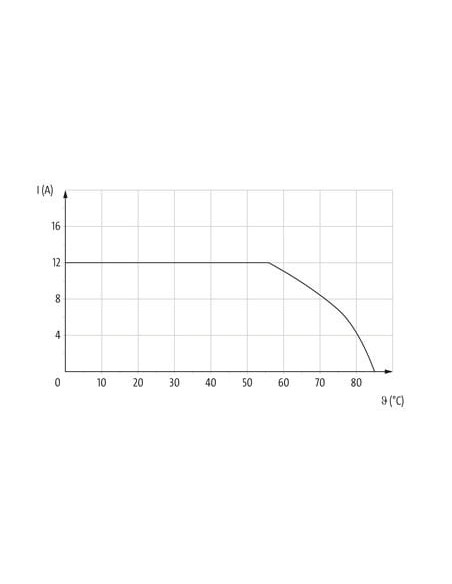

| Prąd roboczy na styk maks. | 12 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

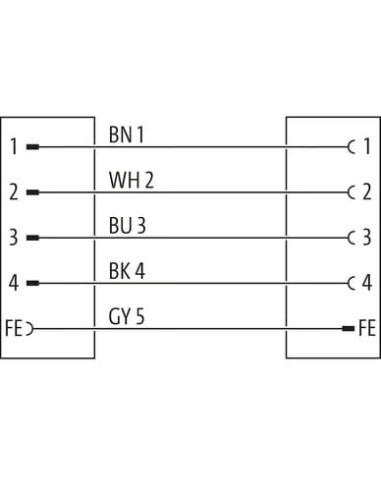

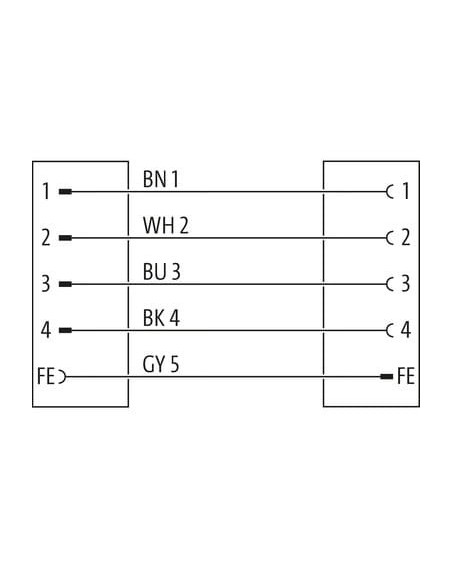

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P04 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

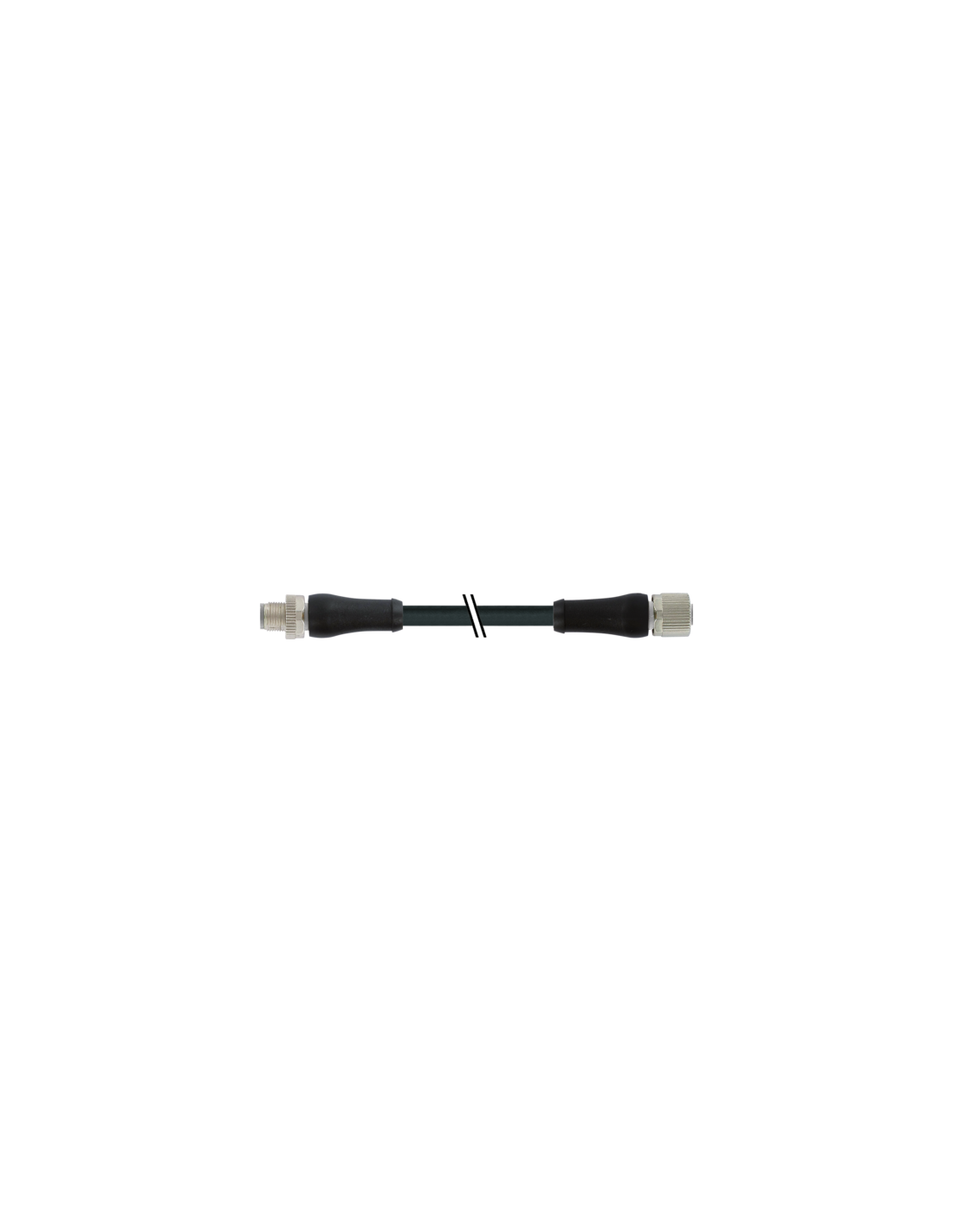

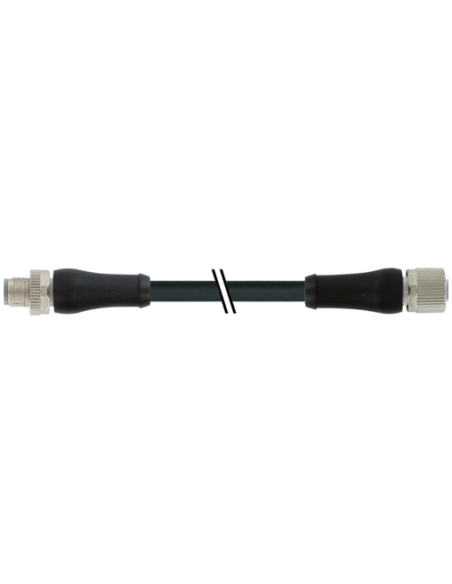

Konektor M12 Power L-cod 5-pinowy – przewód zasilający, prosty, męski/żeńskie 5m
Konektor M12 Power L-cod o kodzie produktu 7000-P4241-P040500 to wysokiej jakości rozwiązanie do realizacji niezawodnych połączeń zasilających w wymagających aplikacjach przemysłowych. Produkt stanowi kompletny przewód z wtykiem prostym męskim i żeńskim (5-pinowym) o długości 5 metrów, wykonany z trwałych, odpornych na warunki przemysłowe materiałów.
Właściwości i budowa przewodu M12 Power L-cod
Ten kabel zasilający M12 wyposażony jest w złącza L-kodowane (L-cod), które zostały specjalnie zaprojektowane do przesyłania dużych prądów oraz niskich napięć w automatyce i technice napędowej. Kodowanie L zapewnia kompatybilność z wyraźnie określonymi urządzeniami i eliminuje ryzyko błędnego połączenia.
- 5-pinowe złącza – elastyczne zastosowanie w różnych aplikacjach z automatyką przemysłową
- Napięcie robocze: do 63 V DC
- Maksymalny prąd roboczy na styk: 12 A
- Norma: IEC 61076-2-111 – gwarancja pełnej zgodności z wymaganiami technicznymi dla złączy przemysłowych
- Zabezpieczenie IP65/IP67 – odporność na pył i wodę (połączenie wsunięte i przykręcone)
- Solidna obudowa z PUR – doskonała odporność na oleje, UV, drgania i działanie chemikaliów
- Pozłacane styki – zapewniają niski opór kontaktowy i wysoką niezawodność połączenia elektrycznego
- Odporność na warunki przemysłowe – zakres temperatury pracy od -25°C do +85°C
Typowe zastosowania konektora M12 Power L-cod
Konektor M12 Power L-cod idealnie sprawdza się w rozdzielnicach, systemach napędowych, automatyce przemysłowej oraz w maszynach i urządzeniach wszędzie tam, gdzie wymagane są trwałe i bezpieczne połączenia zasilające. Złącze znajduje zastosowanie między innymi w:
- Zasilaniu serwonapędów i silników
- Zasilaniu przetwornic, rozdzielnic kompaktowych i modułów IO
- Układach transportowych i liniowych
- Robotyce przemysłowej
- Połączeniach rozdzielczych w szafach sterowniczych
Wytrzymałość mechaniczna i odporność przewodu M12
Przewód został wykonany z wysokiej klasy materiałów: elastyczna i trwała powłoka PUR, uszczelnienia z FKM, pozłacane styki oraz cynkowy odlew ciśnieniowy blokady. Wszystko to przekłada się na wieloletnią, bezawaryjną pracę nawet w trudnych warunkach środowiskowych oraz wysoką odporność na wibracje, oleje i płomienie (wg UL 1581, IEC 60332-2-2). Przewód spełnia także rygorystyczne normy dotyczące ochrony środowiska (wolny od ołowiu, kadmu, halogenów i silikonu).
Zalety stosowania konektorów M12 Power L-cod
- Wysoka niezawodność – gwarantuje stabilne zasilanie urządzeń wrażliwych na zakłócenia
- Łatwy montaż – szybkie i bezproblemowe podłączanie (przykręcane złącza, śruba klucz 17)
- Uniwersalne zastosowanie – pasuje do typowych rozwiązań przemysłowych, automatyki, robotyki i budowy maszyn
- Solidna ochrona mechaniczna i IP – bezpieczeństwo pracy nawet w warunkach wysokiej wilgotności i zapylenia
- Wytrzymałość na ruch i zginanie – przewód przystosowany do pracy w elastycznym torze przewodowym (C-track), odporny na liczne cykle zginania i skręcania
Podsumowanie
Konektor M12 Power L-cod męski 0° / żeński 0° z przewodem o długości 5 metrów to solidny wybór do realizacji połączeń zasilających o podwyższonej odporności mechanicznej i elektrycznej, dedykowany do pracy zarówno w aplikacjach stacjonarnych, jak i mobilnych w automatyce przemysłowej, robotyce oraz innych systemach wymagających niezawodnych złączy zasilania.
