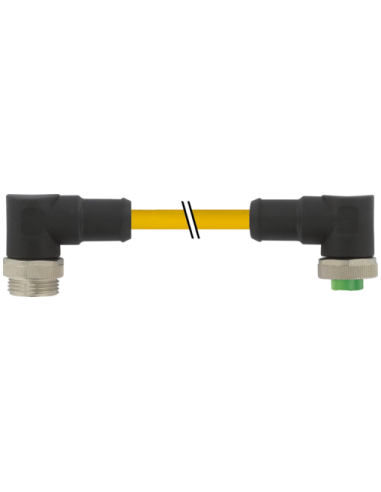

Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 9 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
General data | Cable
| Identyfikacja przewodu | U1D |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o 1 Filler twisted |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | czarny, pomarańcz, zielony, czerwony, biały |
Mechanical data | Cable
| Cable weigth | 144,1 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 9,78 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 8 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

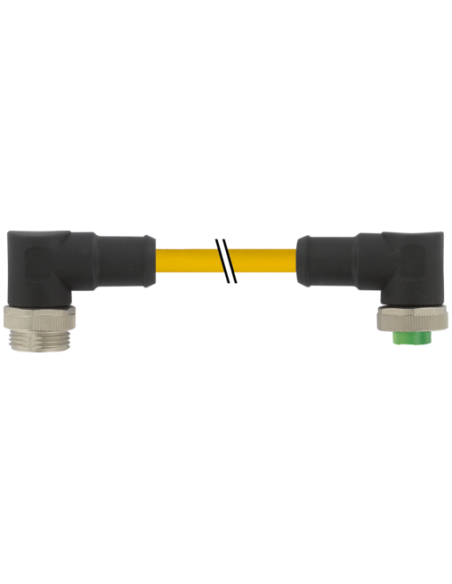

Złącze przemysłowe Mini 7/8" 5-pinowe – przewód zasilający do wymagających zastosowań
Złącze Mini 7/8" 5-biegunowe typu męskiego (zewnętrznego) 90° oraz żeńskiego 90°, o kodzie produktu 7700-A5A31-U1D0500, to wysokiej jakości przewód elektroenergetyczny o długości 5 metrów, dedykowany do pracy w trudnych warunkach przemysłowych. Idealnie sprawdza się w zasilaniu maszyn, automatów przemysłowych oraz urządzeń o dużym poborze mocy, gdzie niezawodność i odporność na czynniki zewnętrzne są kluczowe.
Produkt znajduje szerokie zastosowanie w branży automatyki, robotyki, przemyśle spożywczym, energetyce, logistyce oraz na liniach produkcyjnych, przy podłączaniu zasilania oraz sygnałów sterujących. Łatwy montaż dzięki złączom kątowym 90° (męskiemu i żeńskiemu) umożliwia oszczędność miejsca i montaż w ciasnych przestrzeniach.
Budowa i odporność złącza Mini 7/8" 5-pinowego
Obudowa złącza wykonana jest z trwałego tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje. Zastosowanie PUR oraz niklowanych elementów zapewnia długą żywotność nawet w agresywnych środowiskach oraz w warunkach narażenia na drgania.
- Klasa szczelności IP68 – gwarantuje ochronę przed pyłem i zanurzeniem w wodzie (przy złączu włożonym i dokręconym).
- Tworzywo odporne na działanie wielu środków chemicznych oraz olejów – zaleca się sprawdzenie kompatybilności dla specyficznych mediów.
- Mocna blokada cynkowa oraz odporność na wstrząsy umożliwiają zastosowanie w ruchomych częściach maszyn.
- Promień zgięcia przewodu dostosowany do intensywnej pracy – nawet do 2 milionów cykli gięcia (C-track).
Parametry techniczne i bezpieczeństwo połączeń
Złącze 5-pinowe jest przystosowane do przesyłu prądu o maksymalnym napięciu roboczym 600 V AC/DC i prądzie do 9 A. Grubość przewodu (16 AWG) oraz wysokiej jakości miedziane żyły skręcone gwarantują stabilność transmisji sygnałów i mocy.
- Odporność na płomień (UL 1581, IEC 60332-2-2).
- Wysoka elastyczność przewodu dzięki płaszczowi TPE – izolacja odporna na promieniowanie UV, bezhalogenowa, bezołowiowa.
- Zakres temperatury pracy przewodu: od -50°C do +105°C (stała instalacja, przewód nieruchomy), do 90°C w ruchu.
- Certyfikaty bezpieczeństwa: cURus
Zastosowania i możliwości wykorzystania przewodu 7/8" 5-pinowego
Kabel zasilający Mini 7/8" 5-biegunowy sprawdzi się wszędzie tam, gdzie niezbędna jest pewność połączenia elektrycznego oraz odporność na ekstremalne warunki środowiskowe. Typowe obszary zastosowania obejmują:
- Podłączanie rozproszonych modułów IO oraz sterowników urządzeń automatyki.
- Zasilanie silników, elektrozaworów, grzałek oraz innych urządzeń wymagających wysokich parametrów prądowych.
- Łączenie elementów instalacji przemysłowych, systemów transportujących i magazynowych.
- Modernizacja linii produkcyjnych oraz szybkie naprawy połączeń zasilających.
- Praca w instalacjach narażonych na drgania, wstrząsy oraz agresywne substancje.
Opis budowy i schemat połączeń złącza Mini 7/8" 5-pin

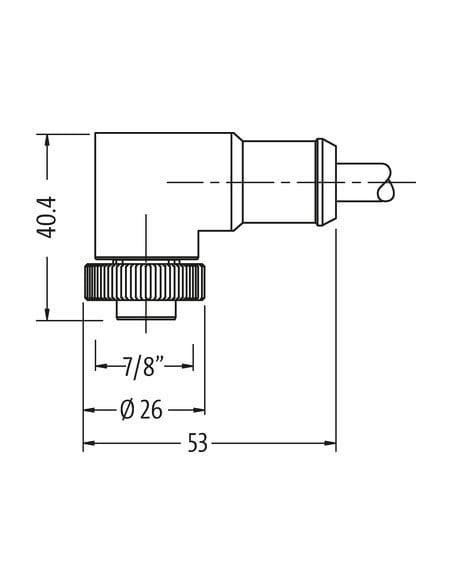

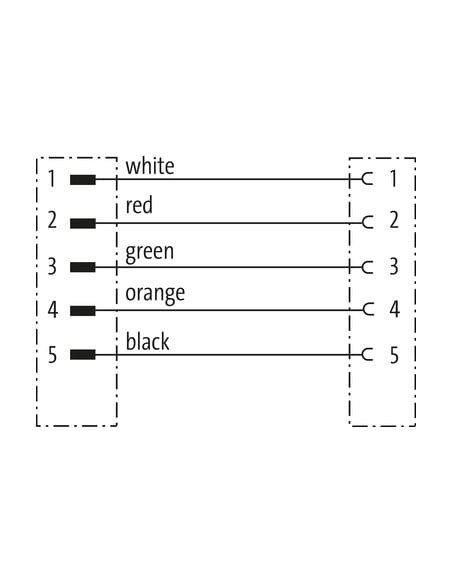

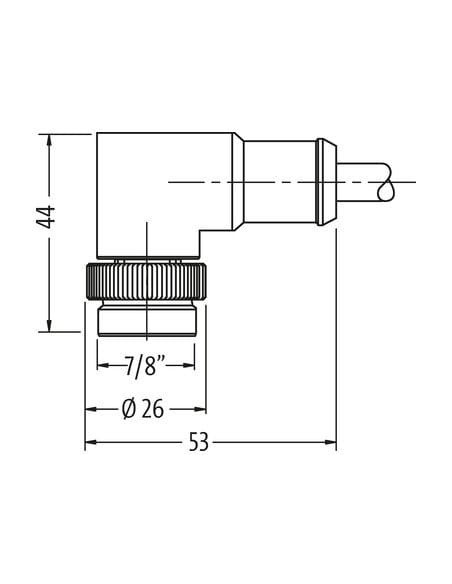

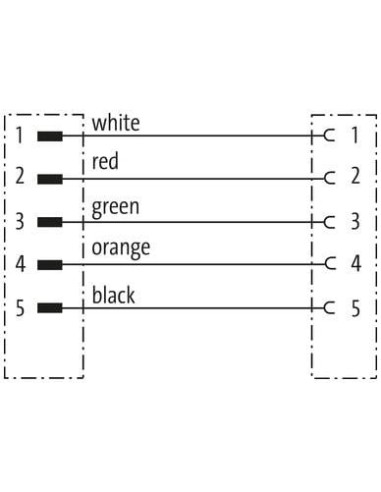

Złącza kątowe 90° – wersja męska oraz żeńska, zapewniają kompaktowy montaż i bezpieczeństwo użytkowania. Przewód zawiera pięć żył o oznaczeniach: biały, czerwony, zielony, pomarańczowy, czarny, zgodnie ze standardem połączeń na wtyku oraz gnieździe.
Dzięki przejrzystym oznaczeniom i kolorystyce żył, podłączanie oraz serwisowanie instalacji jest proste i bezpieczne.
Mini (7/8") – 5-biegunowy kabel zasilający jest rozwiązaniem dla wymagających użytkowników poszukujących trwałego, bezpiecznego i uniwersalnego złącza przemysłowego do zasilania i transmisji sygnałów.
