Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

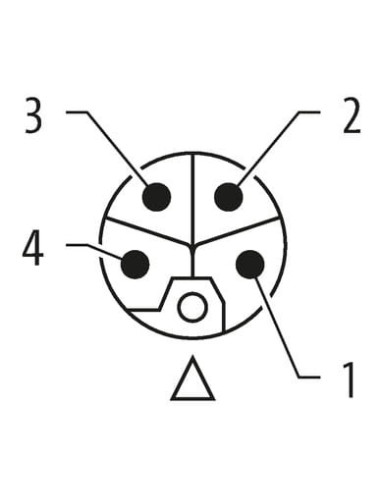

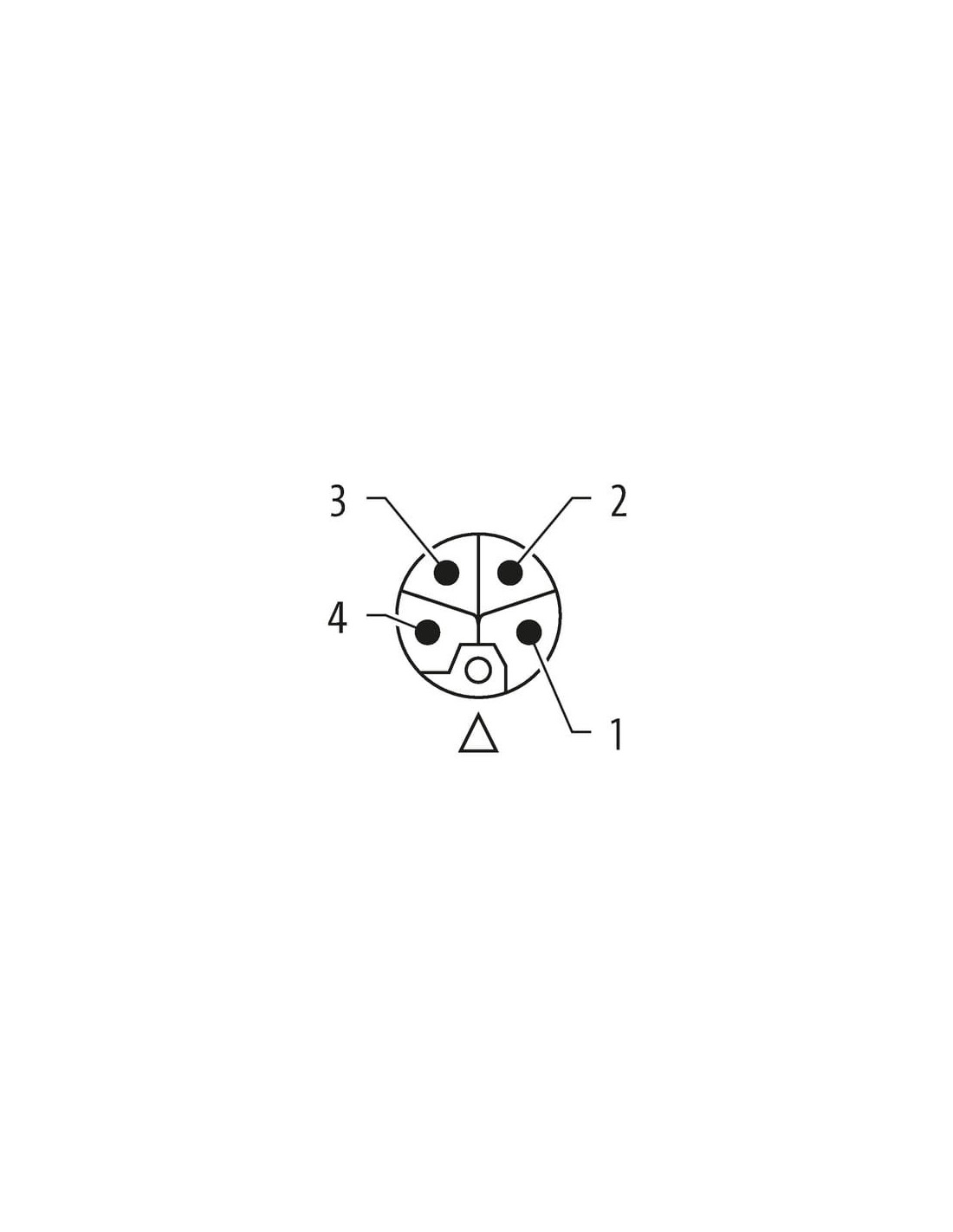

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P37 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 201,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 20,8 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

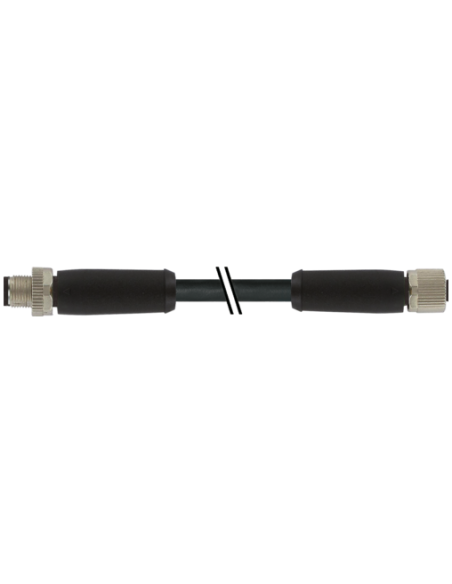

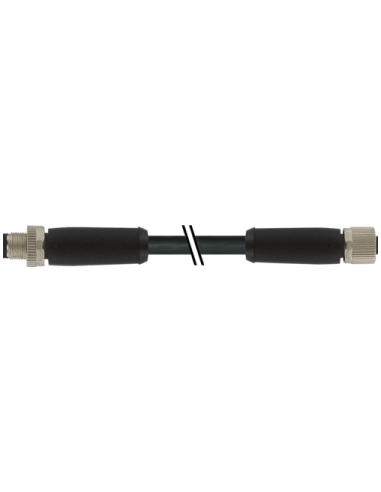

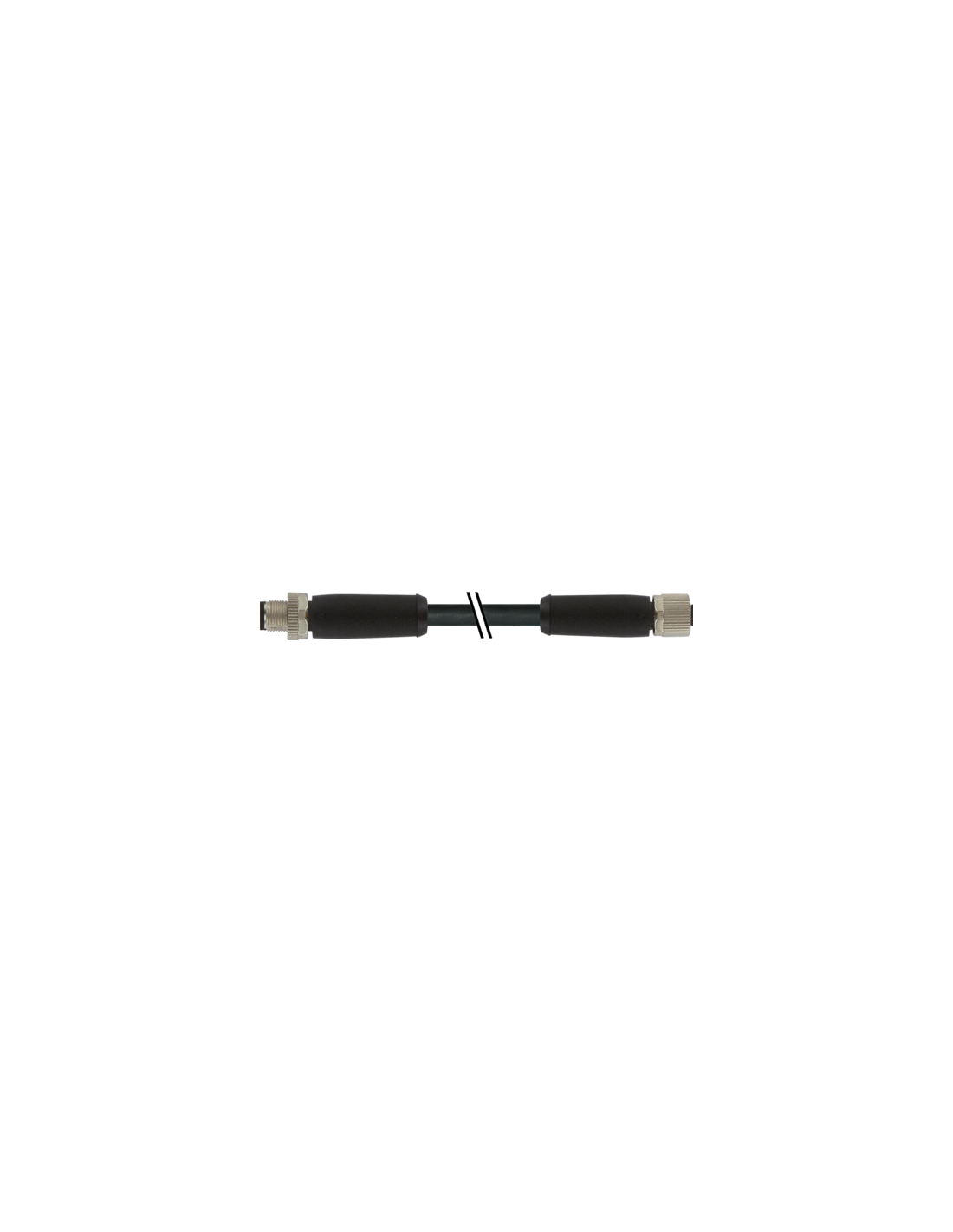

Złącze M12 Zasilanie, kod L – Przewód 5 m, Typ Męski/Żeński, 4-Pinowy
Złącze M12 Zasilanie, kod L 7000-P4141-P370500 to specjalistyczny przewód połączeniowy przeznaczony do przesyłu zasilania w wymagających aplikacjach automatyki przemysłowej. Złącze wyposażone jest w wtyk M12 męski (prosty) oraz M12 żeński (prosty), z czterema pozłacanymi pinami oraz charakterystycznym kodowaniem L. Produkt wyróżnia się wysoką jakością wykonania, niezawodnością oraz szerokim zakresem temperatur pracy.
Zastosowanie Złącza M12 Zasilanie – Możliwości i Typowe Aplikacje
Złącza M12 z kodowaniem L dedykowane są do nowoczesnych systemów zasilania urządzeń automatyki przemysłowej, instalacji maszyn, napędów silników, systemów transportowych oraz rozdzielni energii w inteligentnych fabrykach. Idealnie sprawdzają się w trudnych warunkach przemysłowych, gdzie wymagana jest wysoka odporność na zakłócenia elektromagnetyczne oraz szczelność złącza.
- Szybkie połączenie zasilania do komponentów automatyki
- Praca z prądem do 16 A oraz napięciem do 63 V DC, odpowiednia do zasilania mocnych odbiorników
- Kompaktowe wymiary pozwalają na montaż w ograniczonych przestrzeniach szaf sterowniczych i urządzeń
- Kodowanie L zapewnia kompatybilność z nowoczesnymi systemami bezpieczeństwa oraz ochronę przed błędnym podłączeniem
- Stopień ochrony IP65/IP67 umożliwia stosowanie w zapylonym i wilgotnym środowisku, m.in. na liniach produkcyjnych, w halach montażowych oraz w aplikacjach zewnętrznych
Budowa i Zalety Techniczne Przewodu M12 Zasilanie, Kod L
Przewód zasilający M12 został wykonany z wysokiej jakości materiałów, co zapewnia niezawodność oraz odporność na warunki przemysłowe. Obudowa i izolacja wykonane są z materiałów PUR i PP, które charakteryzują się zwiększoną odpornością na oleje, chemikalia, promieniowanie UV oraz ścieranie. Pozłacane styki skutecznie minimalizują ryzyko korozji i gwarantują długotrwałe, pewne połączenie.
- Długość kabla: 5 metrów – elastyczność w projektowaniu instalacji
- Wysoka obciążalność prądowa przewodów (do 20,8 A/żyłę) – bezpieczne zasilanie urządzeń
- Osłona z PUR o zwiększonej odporności na ścieranie oraz promieniowanie UV
- Bezołowiowe, bezhalogenowe wykonanie – bezpieczeństwo użytkowania nawet w środowisku o podwyższonych wymaganiach ekologicznych
- Szybki montaż – połączenie przez nakręcanie i zatrzaskiwanie
Kodowanie L gwarantuje poprawny montaż oraz zapobiega błędom instalacyjnym, zapewniając pełną zgodność ze standardem IEC 61076-2-111.
Wysoka Odporność i Bezpieczeństwo
Przewód M12 Zasilanie z kodowaniem L charakteryzuje się wysokim stopniem ochrony IP65/IP67, co oznacza pełną odporność na pył, kurz oraz krótkotrwałe zanurzenie w wodzie (w przypadku odpowiedniego montażu). Istotną zaletą jest także odporność przewodu na działanie promieni UV, olejów oraz większości chemikaliów, co umożliwia instalację także na zewnątrz lub w agresywnych środowiskach przemysłowych.
Najważniejsze Cechy i Korzyści ze Stosowania Złącza M12 Zasilanie 7000-P4141-P370500
- Uniwersalne połączenie M12 – 4 piny – kod L
- Prąd do 16 A na styk – zasilanie nawet wymagających urządzeń
- Szybki montaż i demontaż – gwint M12, prosty montaż kluczem SW17
- Wytrzymałość mechaniczna – cynkowy odlew ciśnieniowy, dodatkowe zabezpieczenie przeciwwstrząsowe
- Elastyczna i wytrzymała izolacja przewodu – PUR, przystosowana do intensywnych cykli zginania i skręcania (do 5 milionów cykli)
- Bezpieczeństwo użytkowania – bez halogenów, bez kadmu, bezołowiowe, zgodne z normami środowiskowymi
- Szeroki zakres temperatur pracy – od -25°C do 85°C (kabel do -50°C)
Złącza M12 kod L to niezawodne rozwiązanie dla nowoczesnych systemów automatyki wymagających stabilnych połączeń zasilających, odporności na trudne warunki oraz łatwości montażu i serwisowania.
