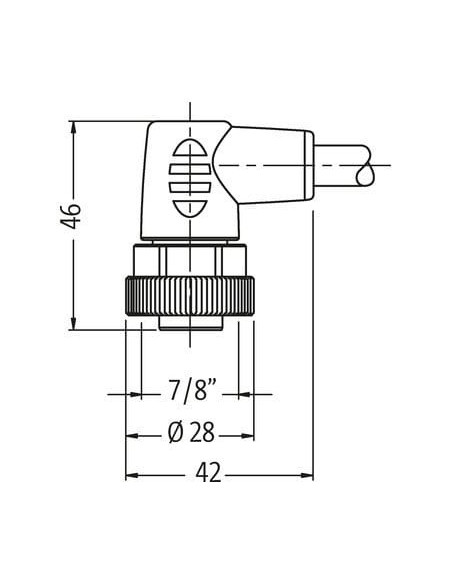

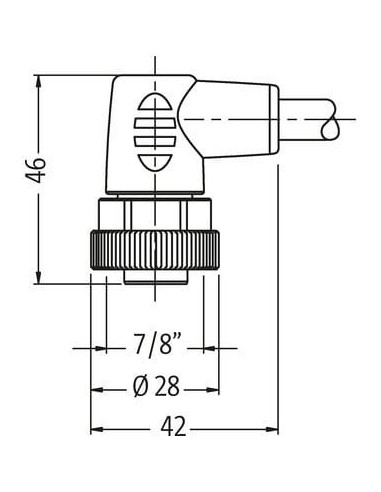

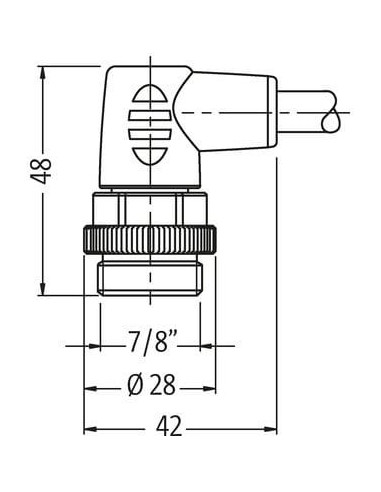

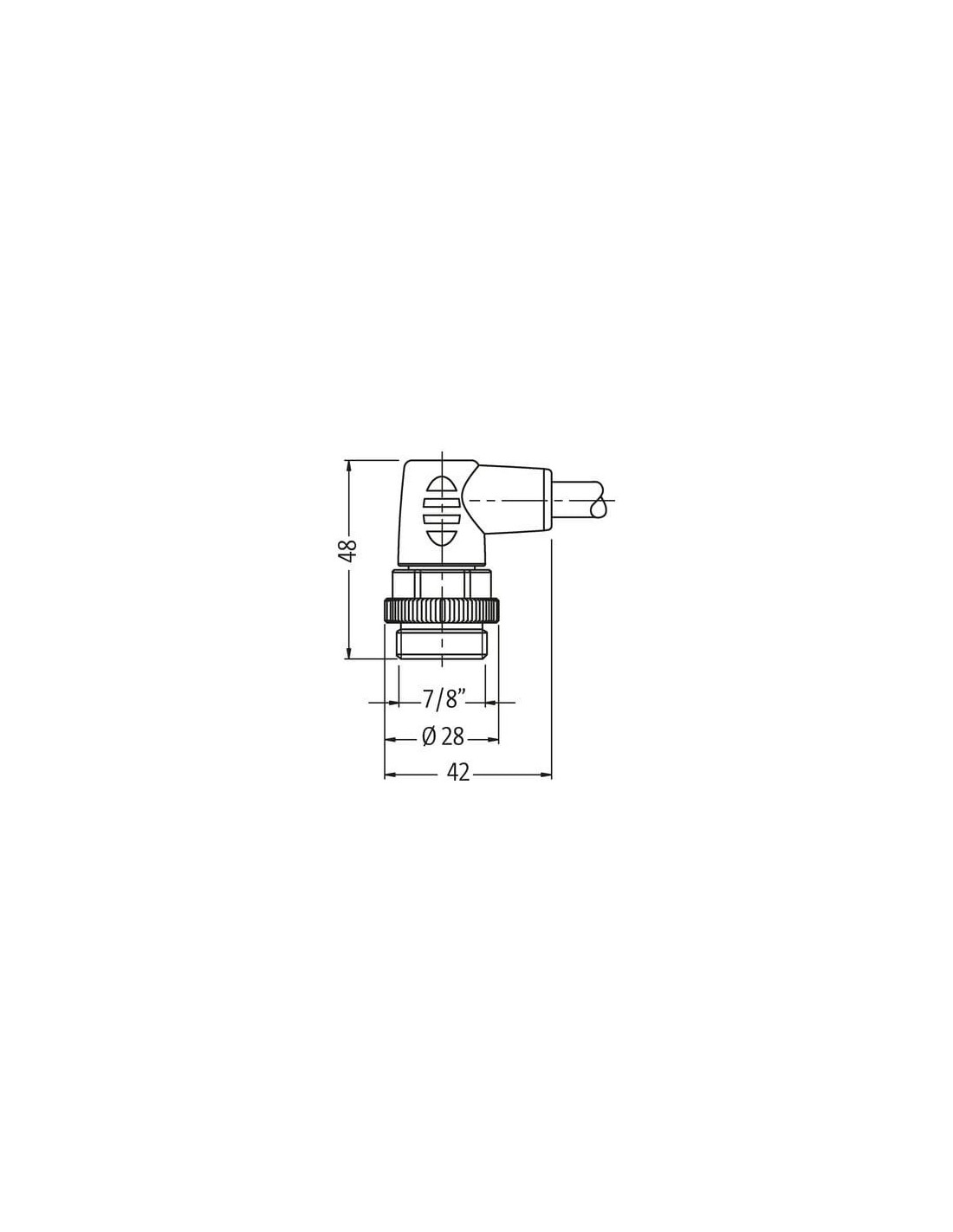

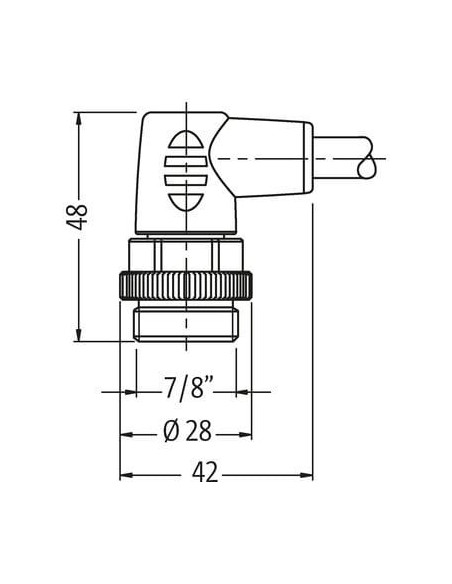

Męski 90° – żeński 90°
7/8" – 7/8", 5-piny
Kabel elektroenergetyczny
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 12 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Znamionowy pik napięciowy | 3 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
General data | Cable
| Identyfikacja przewodu | 961 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Filler | tak |
| wire arrangement | zielono-żółte, niebieski 2, czarny 1, biały 4, 3 |
Mechanical data | Cable
| Cable weigth | 129,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 13,5 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 5 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

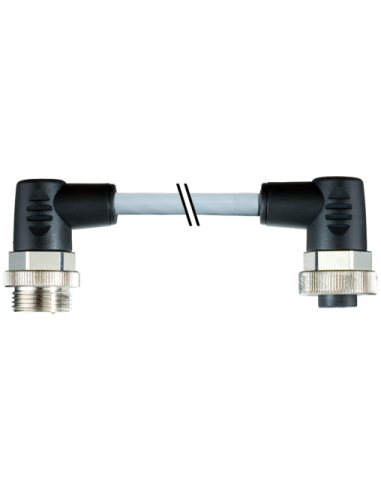

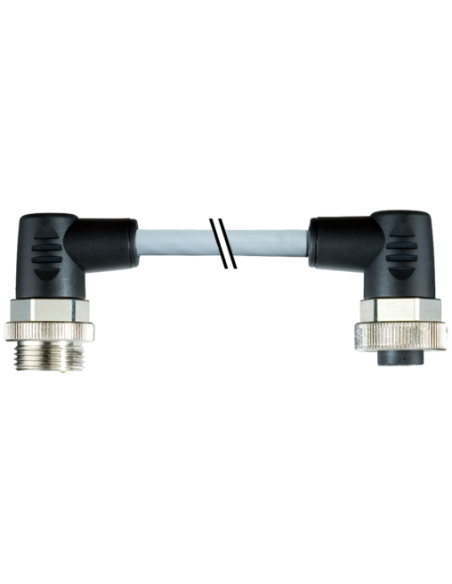

Kabel złączowy 7/8" 5-pinowy męski 90° / żeński 90° – 15 m | Przewód zasilający PUR
Kabel złączowy 7/8" męski 90° / 7/8" żeński 90° 5-pinowy to wysokiej jakości przewód elektroenergetyczny, dedykowany do profesjonalnych zastosowań przemysłowych, automatyki oraz instalacji wymagających niezawodnych połączeń zasilania i sygnału. Produkt ten zaprojektowany został z myślą o ochronie przed wpływem agresywnych czynników chemicznych, olejów oraz trudnych warunków środowiskowych – co potwierdza stopień ochrony IP67.
Profesjonalny przewód zasilający do zastosowań przemysłowych
Przewód o długości 15 m umożliwia elastyczne prowadzenie instalacji na dużych odległościach. Solidna konstrukcja 5-żyłowa, oparta na skrętce miedzianej o przekroju 1,5 mm², zapewnia wysoką wydajność prądową i niezawodność transmisji sygnałów lub zasilania. Osłona kabla wykonana z PUR gwarantuje odporność na uszkodzenia mechaniczne, promieniowanie UV oraz ścieranie.
- Odporność na płomienie – spełnia normy UL 1581, IEC 60332-2-2
- Odporność chemiczna i na oleje – sprawdza się w środowisku przemysłowym
- Zakres temperatur pracy od -25°C do 85°C
- Podwyższona odporność mechaniczna dzięki zastosowaniu materiałów bezhalogenowych, bezsilikonowych i bezołowiowych
- Stopień ochrony IP67 – idealne rozwiązanie do wilgotnych i zapylonych przestrzeni
Budowa i pinout – prostota montażu i uniwersalność
Złącza kątowe 90° (męskie i żeńskie) umożliwiają wygodne podłączenie w miejscach o ograniczonej przestrzeni. Dzięki przemyślanej konstrukcji oraz oznaczeniu pinów, możliwe jest proste i intuicyjne łączenie urządzeń zgodnie z schematem elektrycznym. Przewód wyposażony został w 5 przewodów dla optymalnej pracy przy zasilaniu urządzeń oraz przesyłaniu sygnałów sterujących.
- Wyraźnie oznaczone przewody (czarny, niebieski, brązowy, zielono-żółty PE, biały) ułatwiają podłączenie
- Standard 7/8" – szeroka kompatybilność z systemami automatyki i rozdzielniami
- Bezpieczne połączenie – ochrona przed poluzowaniem dzięki przykręcanym złączom
Zastosowania przewodu zasilającego 7/8" 5-pin – automatyka i robotyka
Kabel 7/8" 5-pinowy jest powszechnie stosowany w:
- automatyce przemysłowej – zasilanie modułów I/O, systemów bezpieczeństwa, rozproszonego sterowania i sensorów
- robotyce – połączenia urządzeń ruchomych z szafami sterowniczymi
- liniach produkcyjnych – przesył energii oraz sygnału w wymagających aplikacjach
- maszynowniach – odpornych na warunki środowiskowe instalacjach maszyn i urządzeń
Najważniejsze zalety i bezpieczeństwo instalacji
Konstrukcja kabla minimalizuje ryzyko awarii oraz pozwala na bezproblemową eksploatację w wymagającym otoczeniu. Osłona PUR zapewnia wydłużoną żywotność kabla. Wysokie dopuszczalne parametry elektryczne oraz odporność na wielokrotne zginanie predysponują kabel do zastosowań w dynamicznych aplikacjach przemysłowych.
- Certyfikacja cURus – zgodność z wymaganiami bezpieczeństwa międzynarodowych norm
- Możliwość stosowania w ruchomych aplikacjach (C-track) – duża liczba cykli gięcia i skrętu
- Stabilność wymiarowa i mechaniczna dzięki wysokiej twardości płaszcza (90 ± 5 Shore A)
Kabel złączowy 7/8" męski 90° / żeński 90° – elastyczność i trwałość
Produkt stanowi niezawodne rozwiązanie do trasowania połączeń energetycznych w instalacjach przemysłowych, zapewniając łatwość montażu, dużą odporność na warunki środowiskowe i wysoki poziom bezpieczeństwa użytkowania. Dostępność innych długości na zamówienie pozwala dopasować przewód do indywidualnych potrzeb każdej instalacji.
Polecamy także inne produkty z kategorii: Zasilanie »
