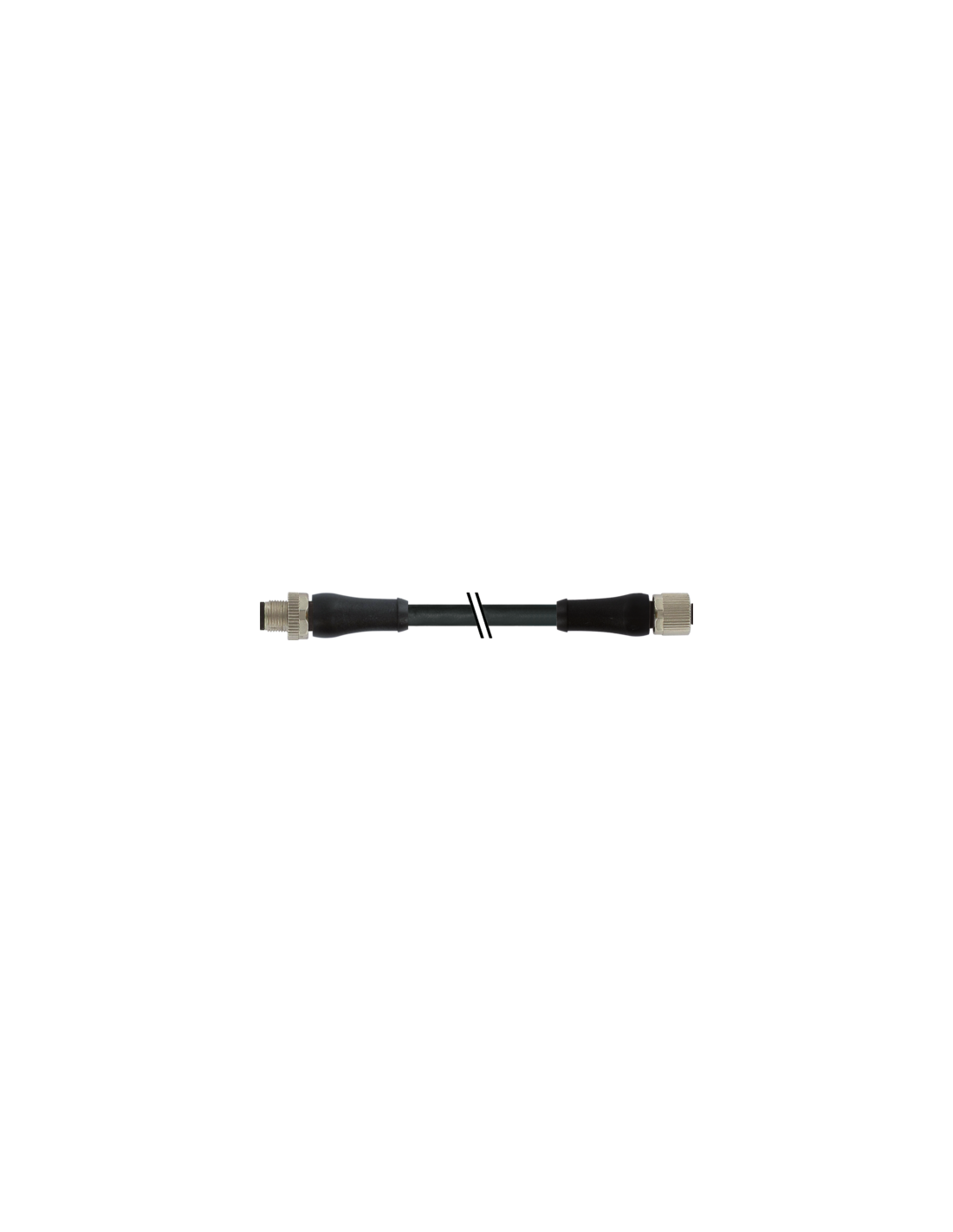

Męski prosty – żeński proste

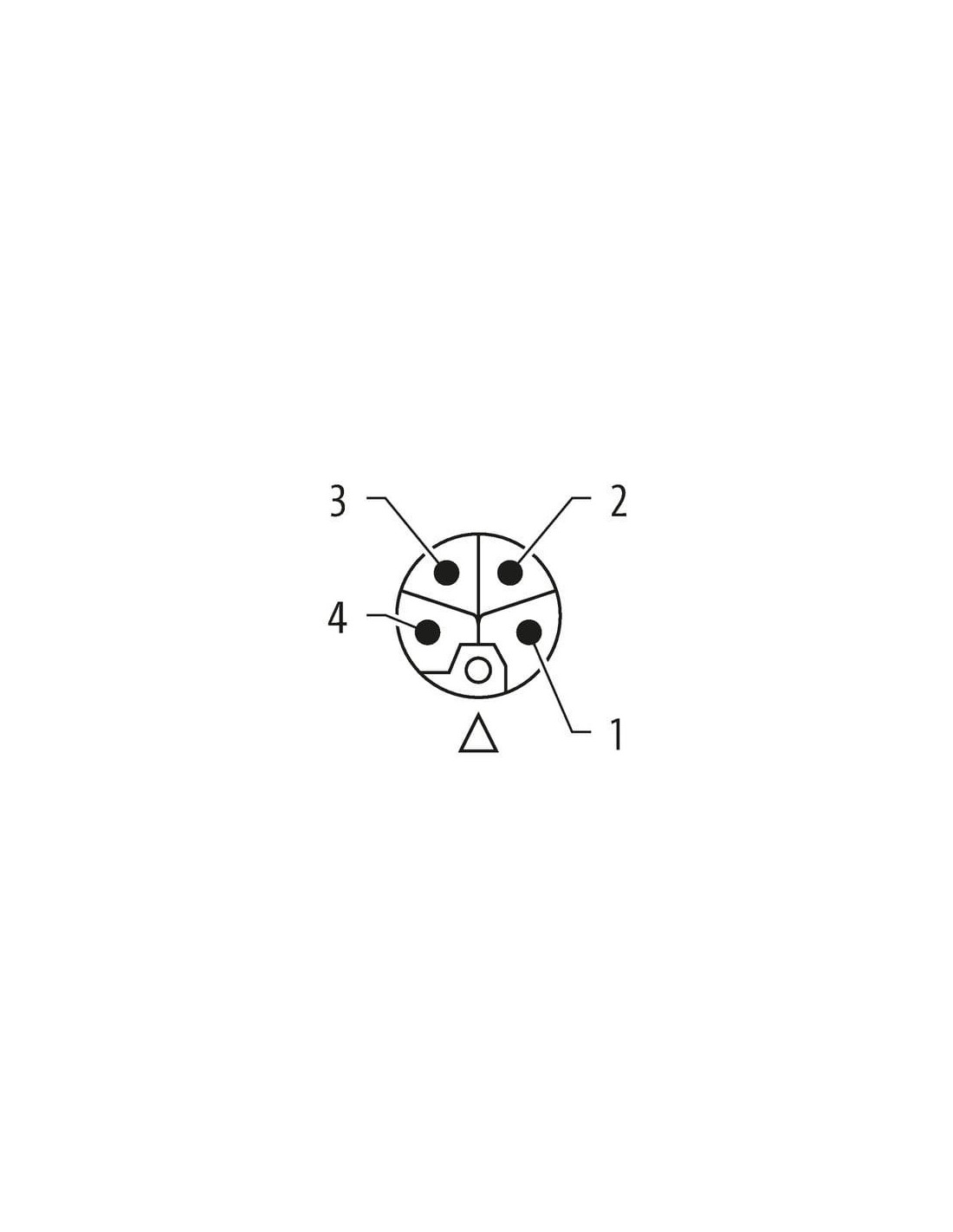

M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

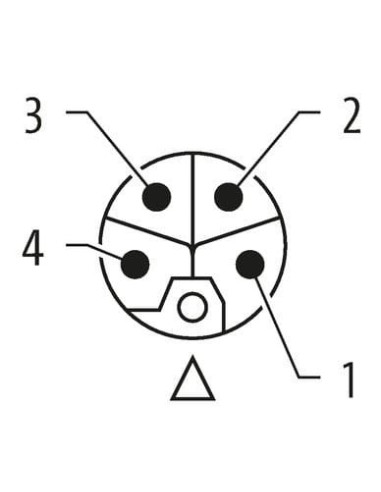

| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

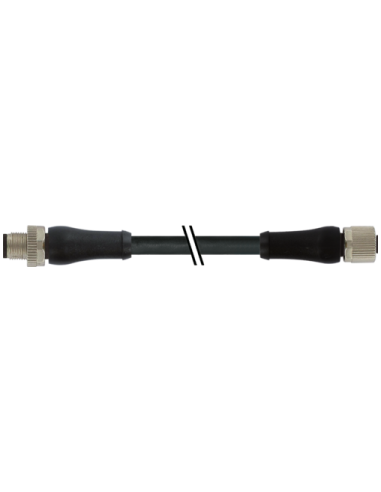

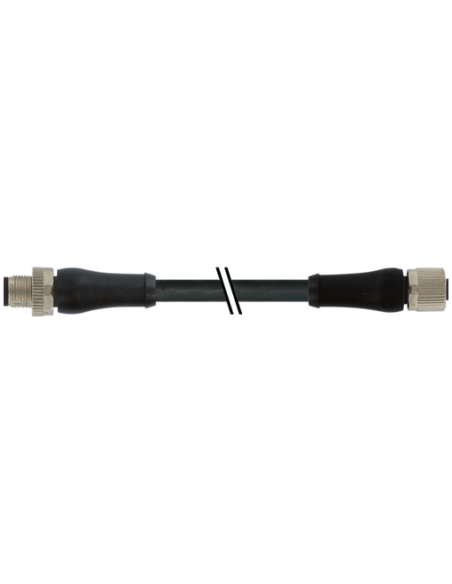

Konektor M12 Power L-kodowany 4-pin – Nowoczesne rozwiązanie do zasilania przemysłowego
Konektor M12 Power L-kodowany 4-pin o długości 0,5 m (kod produktu: 7000-P4141-P070050) to profesjonalne złącze kablowe przeznaczone do aplikacji wymagających efektywnego i bezpiecznego przesyłu energii. Wyposażony w męskie i żeńskie złącza o konstrukcji prostej, umożliwia szybkie, trwałe oraz niezawodne połączenie w różnorodnych systemach automatyki, robotyki, przemysłu maszynowego i energetyki.
Zastosowania i zalety konektora M12 L-kodowanego
Produkt znajduje zastosowanie wszędzie tam, gdzie kluczowe są najwyższa niezawodność połączenia, odporność na czynniki zewnętrzne oraz praca w trudnych warunkach przemysłowych. Rozwiązanie to sprawdza się m.in. w:
- Automatyce przemysłowej
- Systemach sterowania maszyn i urządzeń
- Instalacjach rozdziału energii i zasilania
- Zasilaniu silników, serwonapędów i przetwornic
- Systemach transportowych i produkcyjnych
Zaawansowane L-kodowanie zapewnia wymaganą zgodność oraz bezpieczeństwo w aplikacjach zasilających, pozwalając na przesył prądu do 12 A oraz napięcia do 63 V DC. Dzięki czterem wytrzymałym torom prądowym możliwe jest niezawodne zasilanie nawet najbardziej wymagających odbiorników energii.
Wytrzymałość i niezawodność w środowisku przemysłowym
Wysoka klasa szczelności IP65/IP67 pozwala na użytkowanie konektora w warunkach zapylenia, wilgotności i ekspozycji na działanie agresywnych czynników środowiskowych. Obudowa z PUR cechuje się odpornością chemiczną oraz na działanie olejów, co znacząco wydłuża okres eksploatacji i minimalizuje ryzyko przestojów serwisowych.
Produkt zaprojektowano z myślą o łatwości montażu – zarówno przez włożenie, jak i przykręcenie (moment obrotowy 0,6 Nm, SW17), z dodatkowym zabezpieczeniem przeciwwstrząsowym. Przewód wewnętrzny charakteryzuje się wysoką elastycznością oraz odpornością na częste ruchy i skręcanie. Pozłacane styki minimalizują straty przesyłu i ryzyko korozji.
Budowa i bezpieczeństwo użytkowania
- 4-pinowe złącze M12 (męskie i żeńskie), kodowanie L
- Pozłacane styki z wytrzymałego stopu miedzi
- Trwały przewód o średnicy 7,2 mm, z podwójną warstwą izolacji
- Odporność na UV i środki chemiczne zgodnie z normami
- Praca w szerokim zakresie temperatur: od -25°C do +85°C (konektor), od -50°C do +90°C (przewód)
- Wysoka wytrzymałość mechaniczna: odporność na liczne cykle gięcia i skręcania, elastyczność do zastosowania w ruchomych częściach maszyn
Konektor M12 Power L-kodowany – typowe zastosowania i praktyczne cechy
Konektor M12 Power doskonale sprawdza się podczas rozbudowy istniejących instalacji, w nowych projektach zasilania w budynkach przemysłowych oraz w modernizacji parków maszynowych. Jego uniwersalność oraz łatwość montażu umożliwiają szybkie wdrożenie w każdej aplikacji przemysłowej, gdzie istotne jest pewne i trwałe połączenie przy zachowaniu norm bezpieczeństwa – IEC 61076-2-111.
Wysoka odporność elektryczna i mechaniczna, możliwość zastosowania w trudnych warunkach środowiskowych oraz kompatybilność ze standardami przemysłowymi czynią z tego produktu właściwy wybór zapewniający stabilność zasilania oraz niezawodność pracy całego systemu.
