Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

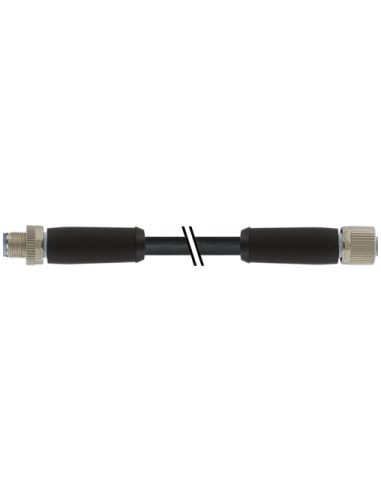

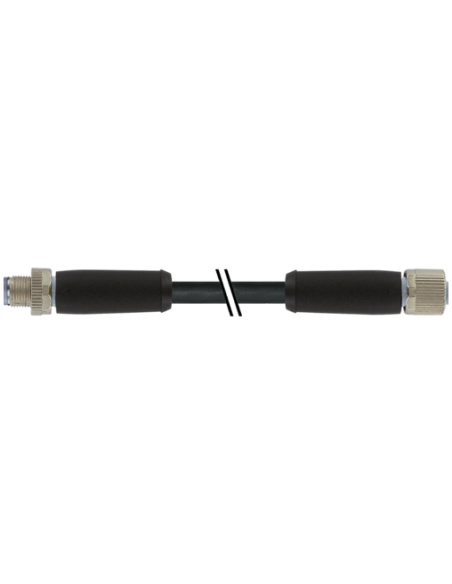

Konektor M12 Power L-kod Męski 0° / Żeński 0° 7000-P4241-P340150 – Profesjonalne Rozwiązanie do Zasilania Przemysłowego
Konektor M12 Power L-kod z przewodem o długości 1,5 m to specjalistyczne rozwiązanie przeznaczone do wymagających aplikacji przemysłowych, szczególnie tam, gdzie kluczowe jest niezawodne i bezpieczne zasilanie. Produkt wyróżnia się solidnym wykonaniem, wysoką odpornością mechaniczną i chemiczną oraz zgodnością z normą IEC 61076-2-111.
Zastosowanie Konektora M12 Power L-kod – Gdzie się sprawdzi?
Konektor M12 Power L-kod znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – zasilanie napędów, silników, robotów
- Maszynach i liniach produkcyjnych – stabilne połączenia dla systemów zasilania
- Systemach transportu wewnętrznego – zapewnienie ciągłości zasilania nawet w trudnych warunkach
- Aplikacjach wymagających wysokiego prądu – do 16 A na styk
- Instalacjach odpornych na czynniki zewnętrzne – wysoki stopień szczelności oraz odporność na oleje i chemikalia
Kluczowe właściwości i zalety konektora M12 Power 5-pin L-kod
- Uniwersalne połączenie: wtyk męski prosty – wtyk żeński prosty (0°/0°), kodowanie L, 5 pinów
- Wysoka obciążalność prądowa: nawet 16 A na styk (DC), spełniający wymagania nowoczesnych instalacji
- Podwyższona odporność środowiskowa: stopień ochrony IP65, IP67, IP66K – do stosowania w wilgoci, kurzu, olejach
- Trwałość mechaniczna: metalowe elementy blokujące z powłoką niklowaną, korpus z PUR charakteryzujący się wysoką odpornością na ścieranie i agresywne media
- Stabilne połączenie: zabezpieczenie przeciwwstrząsowe i montaż na gwint (M12 x 1), moment dokręcenia 0,6 Nm
- Szczegółowa identyfikacja przewodów: odpowiednio oznakowane żyły dla łatwej instalacji
- Bezpieczeństwo elektryczne: znamionowe napięcie pracy DC do 63 V, wytrzymałość izolacji do 1,5 kV, odporność na przepięcia
Konstrukcja, budowa i przewód
Produkt wyposażony jest w:
- Kabel 5-żyłowy o przekroju 2,5 mm² – zapewniający niską rezystancję i minimalne straty energii
- Płaszcz PUR – charakteryzujący się wysoką odpornością chemiczną, elastycznością i długowiecznością, także w ruchomych aplikacjach
- Powłoki pozłacane na stykach – zapewniające doskonały kontakt i odporność na korozję
- Szczegółowe ograniczenia promieni zgięcia – 5x średnica zewnętrzna (praca stała), 10x (praca ruchoma)
Warunki środowiskowe – Konektor do trudnych aplikacji
- Szeroki zakres temperatur pracy: od -25°C do +85°C (konektory), od -50°C do +80°C (kabel w instalacji stałej)
- Odporność na promieniowanie UV, płomienie, oleje, benzynę i chemikalia – potwierdzona przez odpowiednie normy
- Trwałość podczas intensywnej pracy: wytrzymuje miliony cykli zgięć oraz skrętów kabli

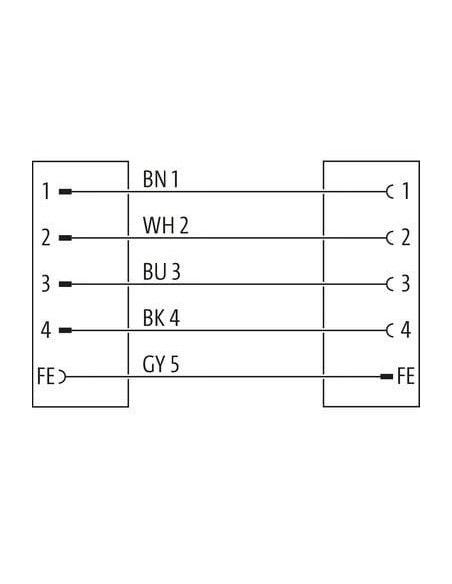

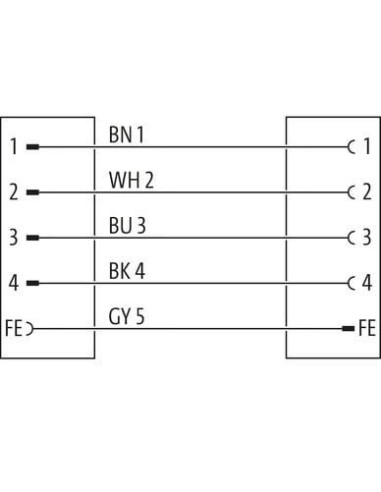

Typowa budowa i schemat podłączeń konektora M12 Power L-kod
Wtyki męskie i żeńskie zostały zaprojektowane z myślą o prostym, intuicyjnym montażu oraz jednoznacznym oznaczeniu przewodów, co minimalizuje ryzyko błędów podczas instalacji. Dostępność szczegółowej numeracji żył ułatwia integrację z systemami automatyki oraz panelami rozdzielczymi.
Podsumowanie – Konektor do wymagających zastosowań przemysłowych
Konektor M12 Power L-kod 7000-P4241-P340150 to niezawodne i solidne rozwiązanie do przesyłu zasilania nawet w najtrudniejszych warunkach przemysłowych. Wszechstronność, odporność mechaniczna, chemiczna, wysoka przepustowość prądowa oraz przemyślana konstrukcja czynią go doskonałym wyborem do budowy maszyn, automatyki przemysłowej i aplikacji wymagających bezpiecznych połączeń energetycznych.
