Zasilanie
M12 – M12, 5-piny
Męski prosty – żeński proste
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 16,4 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 16 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

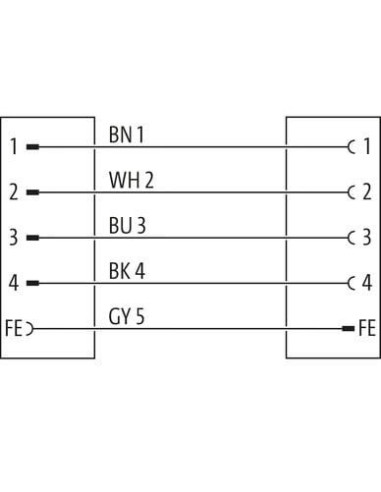

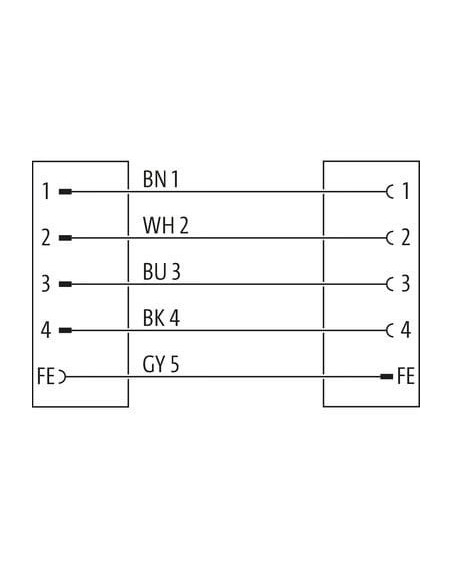

| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P34 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary 5, czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 222,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja), biały (szara izolacja) |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

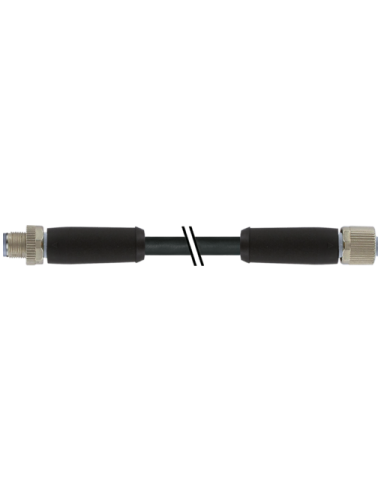

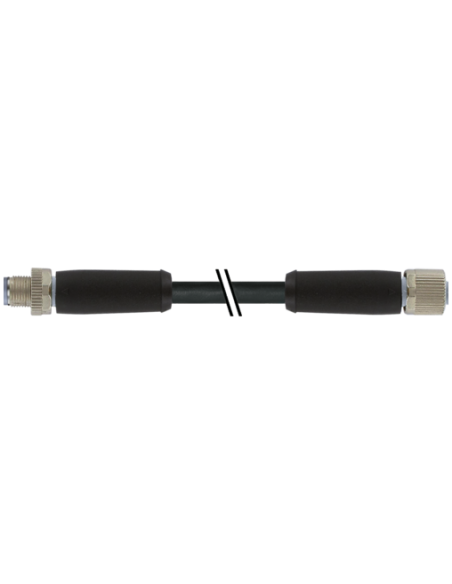

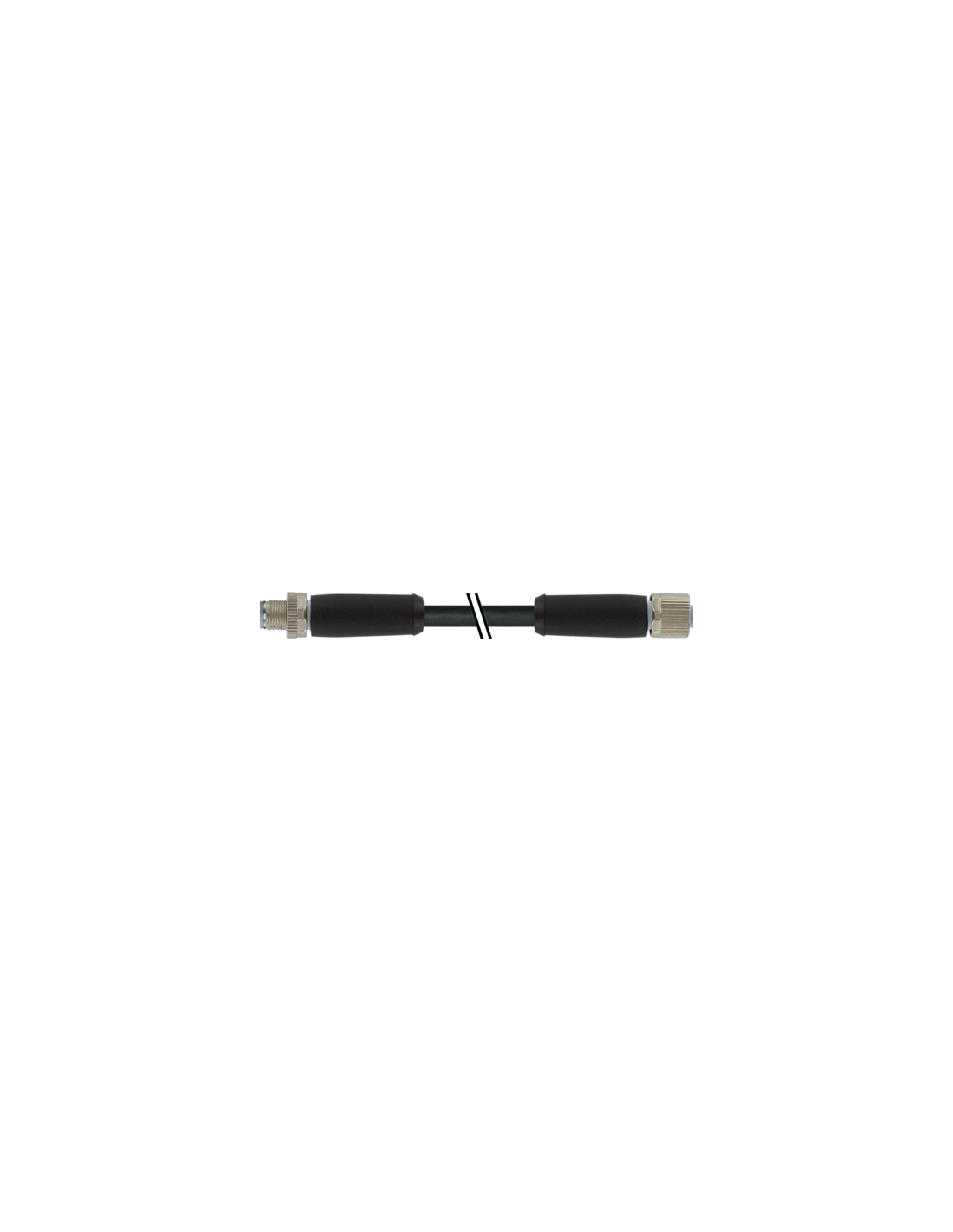

Złącze M12 Power L-coded 5-biegunowe męskie/żeńskie 0°, 2 m – Profesjonalne rozwiązanie do zasilania
Złącze M12 Power L-coded 5-biegunowe o kącie prostym (0°) – w wersji męskiej oraz żeńskiej – to wysokiej klasy przewód zasilający dedykowany do zastosowań przemysłowych, automatyki oraz instalacji wymagających stabilnego i bezpiecznego połączenia energetycznego. Produkt oznaczony kodem 7000-P4241-P340200 oferuje bezawaryjne działanie w trudnych warunkach środowiskowych oraz elastyczność montażową dzięki zastosowaniu materiałów odpornych na oleje i chemikalia.
Typowe zastosowania złącza M12 Power L-coded
Przewód zasilający M12 L-coded idealnie sprawdza się w zasilaniu silników, napędów, rozdzielni mocy, systemów oświetleniowych LED, robotyki oraz szaf sterowniczych. Dzięki wysokiej odporności na drgania i szczelności (IP65, IP66K, IP67) jest przeznaczony do pracy w środowiskach przemysłowych, gdzie wymagana jest niezawodność oraz solidność instalacji.
- Automatyka przemysłowa oraz linie produkcyjne
- Zasilanie rozdzielnic i systemów rozproszonych
- Maszyny i urządzenia przemysłowe
- Nowoczesne systemy oświetleniowe LED
- Aplikacje mobilne i stanowiska robotyczne
Zalety i cechy produktu M12 Power L-coded
- Standardowe kodowanie L – kompatybilność z popularnymi zasilaczami i urządzeniami automatyki, umożliwiająca przesył większych prądów do 16A.
- 5-biegunowe wykonanie – gwarantuje pewne i stabilne połączenie z wyraźnym odwzorowaniem pinów, ułatwia szybki montaż oraz rozwiązywanie problemów serwisowych.
- Trwała konstrukcja – obudowa z tworzywa PUR oraz elementy metalowe pokryte niklem zapewniają doskonałą odporność na zużycie i wpływ czynników zewnętrznych.
- Odporność na oleje i środki chemiczne – umożliwia stosowanie w środowiskach, gdzie występują agresywne media (należy jednak sprawdzić odporność w specyficznych aplikacjach).
- Bardzo szeroki zakres temperatur pracy – przewód zachowuje swoje cechy nawet w zakresie od -25°C do +85°C (stała instalacja od -50°C), co pozwala na montaż na zewnątrz i w chłodniach.
- Pozłacane styki – minimalizują oporność i zabezpieczają przed utlenianiem się połączeń.
- Bezpieczeństwo użytkowania – wysoki stopień IP oraz zastosowanie materiałów bez halogenów, ołowiu, kadmu, FCKW i silikonu wpływa na ochronę środowiska oraz bezpieczeństwo eksploatacji.
- Przewód o wysokiej elastyczności – znakomite parametry gięcia i odporności na cykle ruchome (C-track do 5 milionów cykli), idealne do pracy w prowadnikach kablowych.
Konstrukcja i budowa złącza M12 L-coded
Kluczową cechą produktu jest kompaktowa budowa zgodna z normą IEC 61076-2-111, umożliwiająca prosty i szybki montaż zarówno w istniejących systemach, jak i w nowo projektowanych instalacjach. Przewód o długości 2 m zapewnia elastyczne możliwości poprowadzenia zasilania, a zdejmowalne opaski kodujące ułatwiają prawidłową identyfikację przewodów podczas uruchamiania lub serwisowania urządzeń.
Produkt został wyposażony w męskie i żeńskie złącza o gwincie M12 x 1 i średnicy 18 mm, ze zintegrowanym zabezpieczeniem przeciwwstrząsowym oraz łatwym przykręcaniem (moment obrotowy: 0,6 Nm, klucz SW17), co znacznie przyspiesza i ułatwia montaż w szafach sterowniczych oraz na liniach produkcyjnych.
Bezpieczeństwo oraz wytrzymałość złącza M12 Power
Produkt spełnia rygorystyczne normy dotyczące odporności na promieniowanie UV oraz odporności na płomień (zgodnie z UL 1581, IEC 60332-2-2) i posiada atest cURus. Dodatkowo powłoka z PUR oraz pierścienie uszczelniające z FKM gwarantują szczelność i długotrwałe użytkowanie nawet w najbardziej wymagających warunkach przemysłowych.
Dlaczego warto wybrać przewód zasilający M12 Power L-coded?
- Wysoka niezawodność połączeń nawet przy ekstremalnych obciążeniach i warunkach pracy
- Możliwość wielokrotnego wykorzystania dzięki łatwemu skręcaniu oraz wysokiej odporności mechanicznej przewodu
- Szybkość i pewność montażu – czytelna identyfikacja żył oraz uniwersalne długości
- Szerokie możliwości instalacyjne – zarówno w nowych, jak i modernizowanych instalacjach przemysłowych
Złącze M12 Power L-coded to niezastąpione rozwiązanie dla wszystkich, którzy szukają wytrzymałego i niezawodnego systemu zasilania dla nowoczesnych urządzeń przemysłowych, automatyki lub aplikacji wymagających najwyższych standardów bezpieczeństwa i trwałości.
