Dostępny

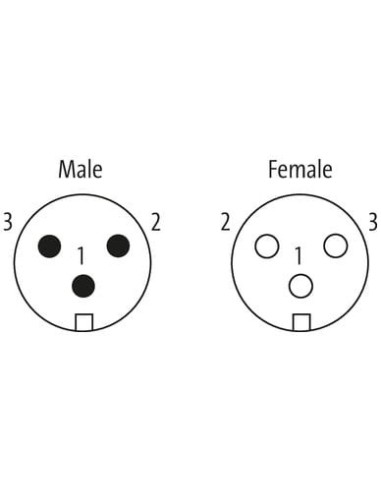

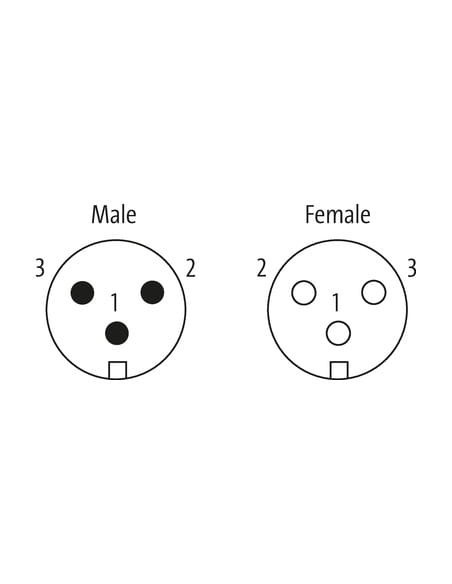

Męski prosty – żeński proste
7/8" – 7/8", 3-piny
Kabel elektroenergetyczny
USA
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 1,5 Nm |
| Family construction form | 7/8" |
| Gwint | 7/8" |
| Rozwartość klucza | SW24 |
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 600 V |
| Napięcie robocze DC maks. | 600 V |
| Prąd roboczy na styk maks. | 12 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP68 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny, zielony, biały |
General data | Cable
| Identyfikacja przewodu | U1B |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires z 3 Filler twisted |
| Bandowanie | Nylon film 25% overlap 100% coverage |
| Filler | tak |
| wire arrangement | czarny, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | TPE |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 8,38 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 2,62 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 65 |
| Diameter of single wires | 34 AWG |
| Conductor crosssection (wire) | 16 AWG |
| Material conductor wire | Skrętka miedziana, goła |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | wg NFPA-70 (NEC) : 400.5(A) (1-3) |
| Obciążalność prądowa min. żyła | 10 A |
| Electrical resistance line constant wire | 13,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 6 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 6 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -20 °C |
| Temperatura robocza maks. (w ruchu) | 90 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 8 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. |

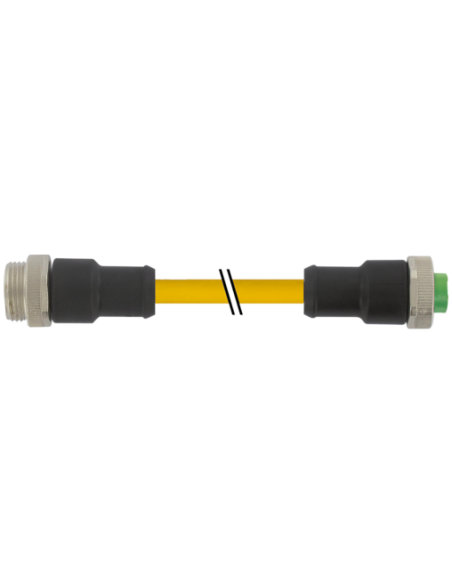

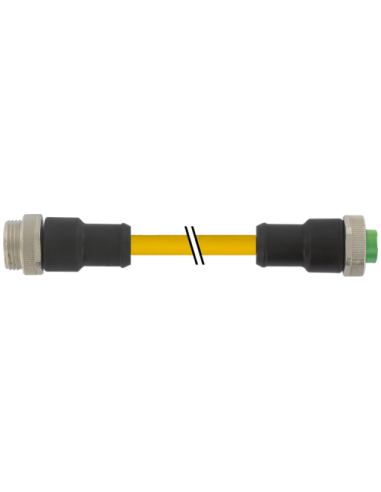

Złącze kablowe 7/8", 3-pinowe, męskie/żeńskie, 30 m – 7700-A3A01-U1B3000
Przemysłowe złącze kablowe 7/8" 3-biegunowe o długości 30 metrów to rozwiązanie dedykowane wymagającym zastosowaniom w automatyce przemysłowej, systemach zasilania maszyn oraz instalacjach sterujących i energetycznych. Produkt o kodzie 7700-A3A01-U1B3000 wyróżnia się optymalną trwałością, wysoką jakością wykonania i uniwersalnością zastosowania, spełniając międzynarodowe normy bezpieczeństwa oraz odporności na czynniki zewnętrzne.
Wysoka odporność i trwałość złącza 3-pinowego 7/8"
Konstrukcja obudowy wykonana jest z wytrzymałego tworzywa PUR z niklowanymi elementami blokady oraz cynkowymi odlewami ciśnieniowymi, co gwarantuje odporność na chemikalia, oleje oraz uderzenia mechaniczne. Złącze spełnia stopień ochrony IP68 (przy poprawnym montażu: włożone i przykręcone), zapewniając pełną szczelność nawet w trudnych warunkach przemysłowych.
Zastosowania i możliwości wykorzystania złącza 7/8" 7700-A3A01-U1B3000
Produkt doskonale sprawdza się w instalacjach, gdzie wymagana jest pewna transmisja zasilania i sygnału, na przykład w:
- automatyce i robotyce przemysłowej
- połączeniach systemów HV AC i DC
- technice transportowej i paletyzującej
- aplikacjach wymagających wysokiej szczelności i odporności na czynniki zewnętrzne
Duża maksymalna wartość napięcia roboczego do 600 V AC/DC oraz prąd do 12 A na styk umożliwiają stosowanie złącza zarówno w obwodach zasilających, jak i sygnałowych o dużych wymaganiach energetycznych.
Kabel elektroenergetyczny – budowa i cechy
Przewód o długości 30 m posiada trzy żyły (czarną, zieloną i białą) o przekroju 16 AWG, skręcane z zastosowaniem nylonowej taśmy i wypełniacza, co zapewnia wysoką odporność na zginanie i ponad dwa miliony cykli pracy w prowadnikach. Izolacja wykonana z PVC, a płaszcz z TPE chroni przewód przed uszkodzeniami mechanicznymi, promieniowaniem UV oraz działaniem substancji niebezpiecznych. Przewód jest bezhalogenowy, bezołowiowy i wolny od FCKW.
Bezpieczeństwo oraz certyfikaty
Produkt posiada certyfikat cURus oraz spełnia normy UL 1581 § 1100 FT2, IEC 60332-2-2 dotyczące odporności na płomień i wyjątkowej odporności elektrycznej 6 kV AC (żyła-żyła, żyła-płaszcz przez 60 s). Dzięki temu może być instalowany w nawet najbardziej wymagających środowiskach produkcyjnych, logistycznych czy przetwórczych.
Typowe cechy konstrukcyjne i montażowe
- Gwint 7/8"-16 UN oraz szerokość pod klucz SW24 umożliwiają szybki montaż i demontaż
- Antywstrząsowe mocowanie złączy zapobiega przypadkowemu rozłączeniu
- Wytrzymałość temperaturowa – praca stała od -50°C do +105°C, elastyczność przewodu w ruchu od -20°C do +90°C
- Możliwość prowadzenia przewodu z zachowaniem minimalnego promienia gięcia (stały: 8x średnica zewnętrzna, w ruchu: 10x średnica zewnętrzna)

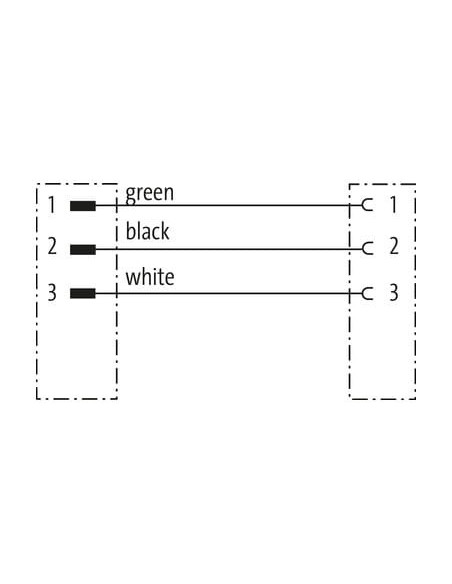

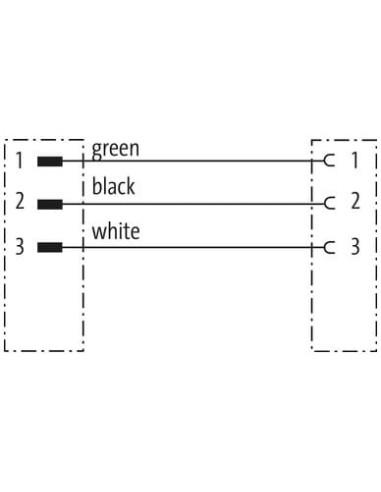

Schemat podłączenia i kolorystyka żył
Dzięki przejrzystemu schematowi połączeń oraz oznaczeniu kolorystycznemu żył (zielony, czarny, biały) montaż i szybka identyfikacja połączeń są łatwe i wygodne.
Podsumowanie – wysokiej jakości złącze kablowe 7/8" do wymagających aplikacji
Złącze przewodowe 7700-A3A01-U1B3000 to pewne, przemysłowe rozwiązanie 3-pinowe o bardzo wysokiej odporności na uszkodzenia, chemikalia i wilgoć, przeznaczone do szerokiej gamy zastosowań w automatyce, energetyce, przemyśle maszynowym i transportowym. Idealne do realizacji połączeń zasilających oraz przesyłania sygnałów w trudnych warunkach otoczenia.
