MQ15, 6-piny
Męski prosty – żeński proste
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,5 m |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Gender | male |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | włożone, zablokowane |
| Powłoka styku | posrebrzane |
| Family construction form | MQ15 |
| Gender | female |
| odpowiedni do peszli (Ø wewnętrzna) | 18 mm |
| Odejście kablowe | prosty |
| Kodowanie | Typ 3 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | IEC 61076-2-116 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC na styk zasilania maks. | 600 V |
| Napięcie robocze AC na styk sygnałowy maks. | 63 V |
| Napięcie robocze DC na styk sygnałowy maks. | 63 V |
| Prąd roboczy na styk zasilania maks. | 16 A |
| Prąd roboczy na styk sygnałowy maks. | 10 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |

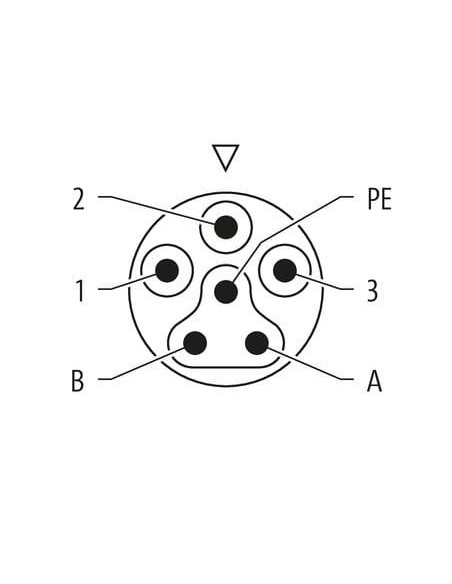

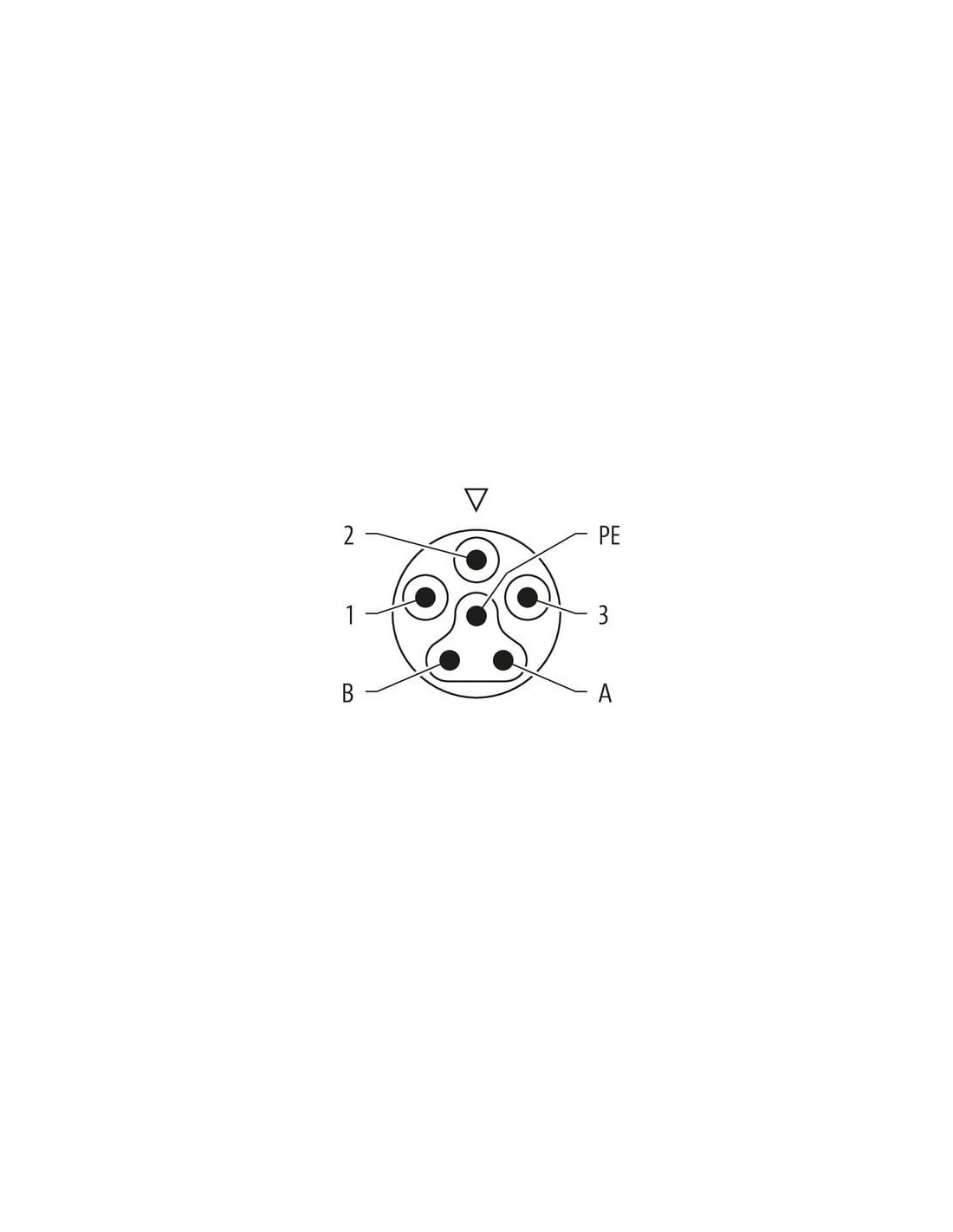

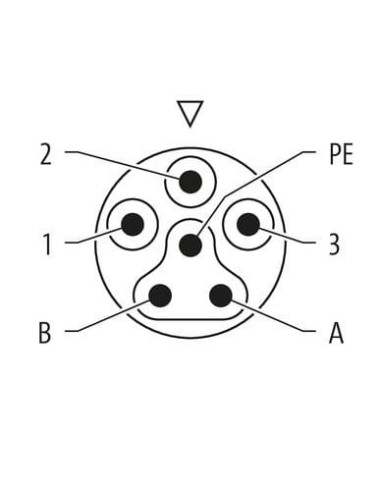

Instalowanie | Układ pinów
| Kodowanie | Typ 3 |
| Konfiguracja | w pełni użyte |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, zablokowane |
| Stopień zanieczyszczenia | 3 |
| Rated surge voltage power contacts | 6 kV |
| Rated surge voltage signal contacts | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Materiał mocowanie styków | PA |
| Blokada materiału | POM |
Dane mechaniczne | Dane montażowe
| Sposób zamykania | Zamknięcie bagnetowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

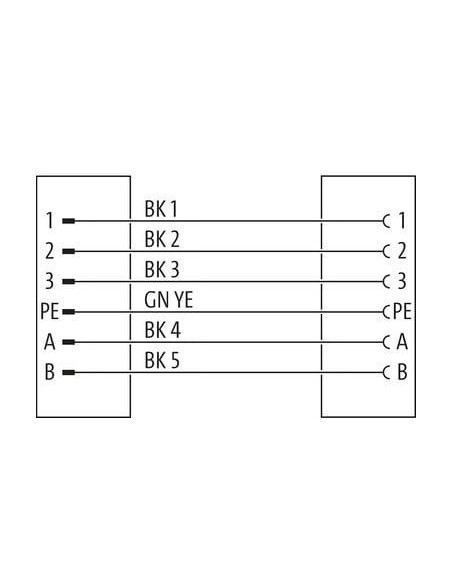

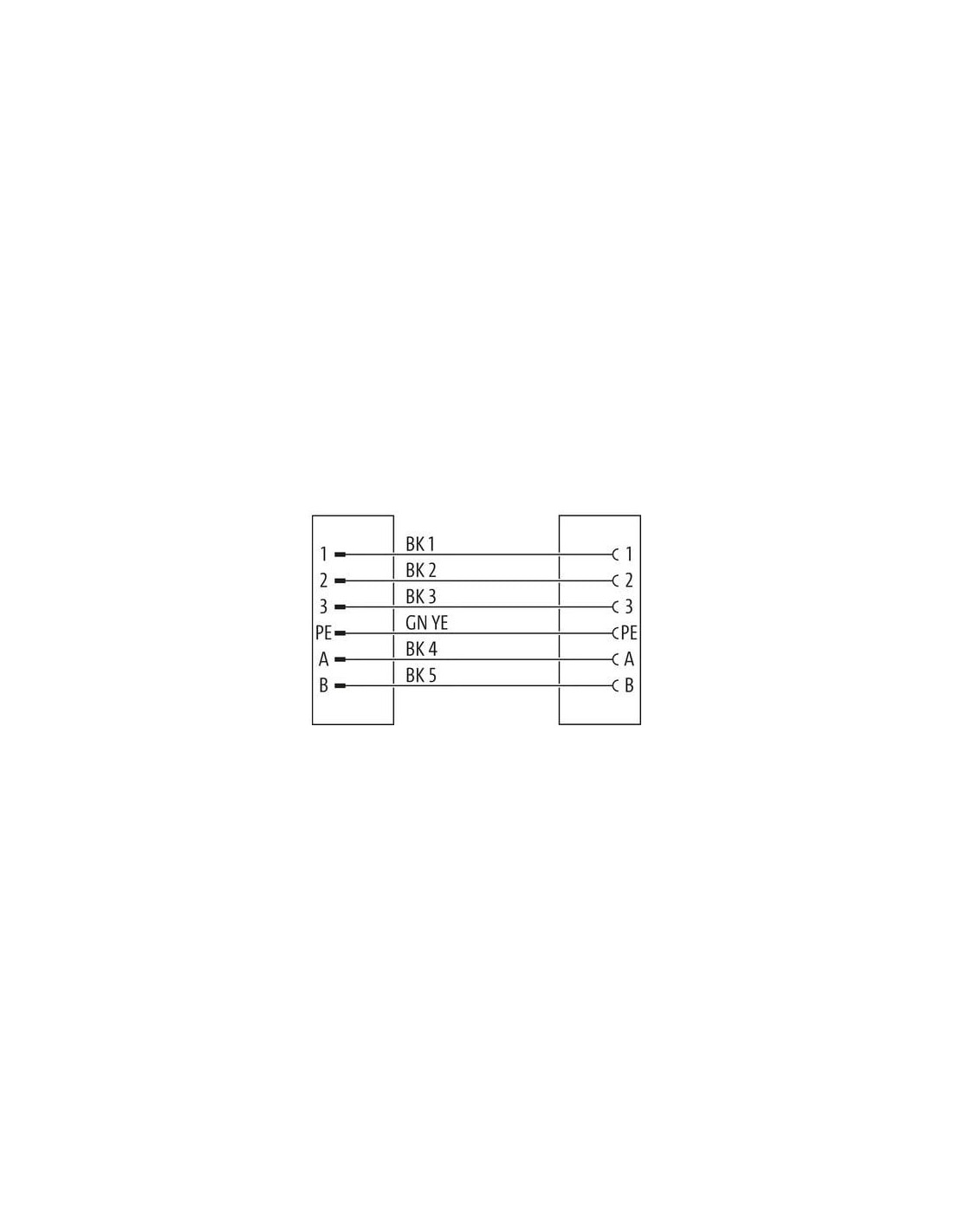

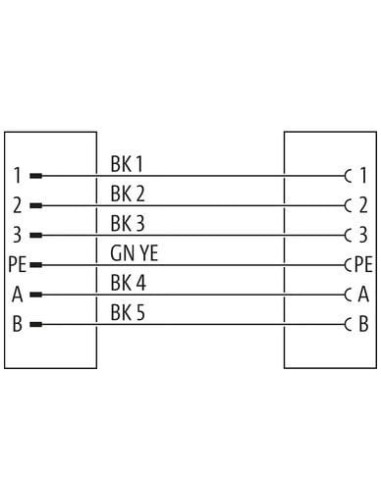

| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | P63 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Stranding | 6 wires o Filler twisted |
| Filler | tak |
| wire arrangement | czarny 5, czarny 4, czarny 3, czarny 2, czarny 1, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 227,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 10,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 2,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 140 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 2,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Shore hardness wire insulation (Data) | 60 ± 5 Shore D |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 19,5 A |
| Electrical resistance line constant wire | 8 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m @ 25 °C |
| Prędkość skrętu | 35 Cykle/min 25 °C |

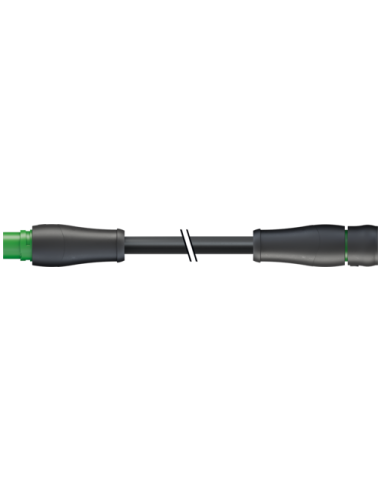

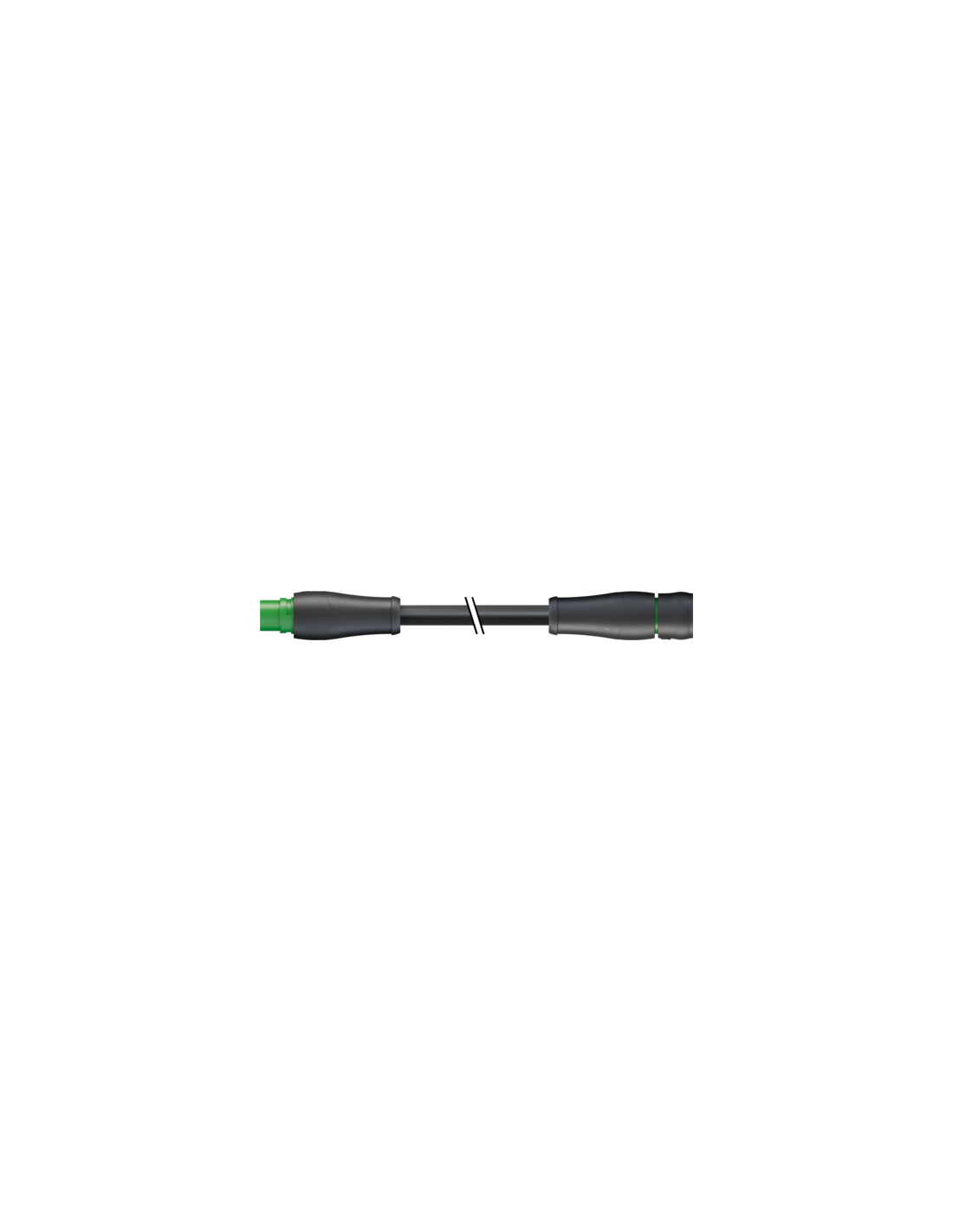

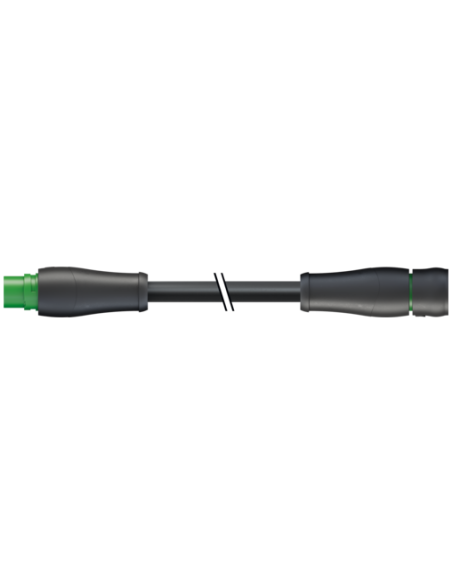

Złącze kablowe MQ15 męskie 0° / żeńskie 0°, 6-pinowe – profesjonalne rozwiązanie do instalacji przemysłowych
Złącze MQ15 męskie 0° / MQ15 żeńskie 0° o kodzie produktu 7000-P8141-P630050 to wytrzymały i niezawodny przewód połączeniowy, wykonany z wysokiej jakości materiałów, przeznaczony do zastosowań przemysłowych, które wymagają niezawodności, odporności na czynniki zewnętrzne oraz szybkiego montażu.
Charakterystyka i zastosowanie złącza kablowego MQ15
Złącze wyposażone jest w 6-pinowe szybkozłącze typu MQ15 (zgodne z normą IEC 61076-2-116), z wyjściem prostym zarówno po stronie męskiej, jak i żeńskiej. Konstrukcja typu zamknięcie bagnetowe umożliwia szybkie i stabilne połączenie, ograniczając czas montażu i zwiększając bezpieczeństwo komunikacji w wymagających aplikacjach przemysłowych.
Podstawowe zastosowania to:
- Systemy automatyki przemysłowej
- Połączenia zasilania i sygnałowe maszyn
- Linie produkcyjne i technologiczne
- Panele rozdzielcze oraz instalacje elektryczne
- Aplikacje środowiskowo wymagające, np. w otoczeniu olejów, smarów, chemikaliów
Wytrzymałość i odporność – kluczowe zalety kabli z serii MQ15
Złącze ma wysoki stopień ochrony IP65 oraz IP67, co gwarantuje szczelność na pył i wodę przy prawidłowym zamknięciu oraz zablokowaniu. Obudowa z PUR oraz komponenty z PA i POM zapewniają wytrzymałość mechaniczną oraz bardzo dobrą odporność na działanie agresywnych mediów i olejów. Kabel spełnia wymagania dotyczące odporności UV, płomieniowej oraz chemicznej.
Przewód o długości 0,5 m wykonany został z 6 skrętek miedzianych (2,5 mm² każda), co gwarantuje niską rezystancję oraz wysoką obciążalność prądową (do 19,5 A według DIN VDE 0298-4).
Budowa i parametry techniczne – optymalna jakość i funkcjonalność
Wtyczka oraz gniazdo MQ15 mają kompaktową i ergonomiczną konstrukcję, umożliwiającą wygodne podłączenie nawet w trudno dostępnych miejscach. Wymiary złącza:
- Strona męska: długość 70,5 mm, średnica 25 mm
- Strona żeńska: długość 73 mm, średnica 25 mm
Osłona kabla wykonana z materiału PUR jest odporna na działanie promieni UV, a także wolna od ołowiu, kadmu, halogenów i silikonu, co pozwala na wykorzystanie przewodu w nowoczesnych aplikacjach przyjaznych środowisku.
Bezpieczeństwo i komfort instalacji – szczegółowe wskazówki
Podczas instalacji należy stosować się do zaleceń dotyczących promieni gięcia oraz odciążeń mechanicznych. Kabel MQ15 cechuje się wysoką odpornością na zginanie (ponad 5 milionów cykli gięcia), co umożliwia zastosowanie w ruchomych systemach prowadzenia przewodów (C-track).
- Minimalny promień gięcia dla instalacji stałych: 5 x średnica zewnętrzna
- Minimalny promień gięcia dla instalacji ruchomych: 10 x średnica zewnętrzna
- Odporność na skręcanie: do ±180°/m przy 2 milionach cykli
Kabel posiada czytelnie oznaczone przewody: pięć czarnych oraz jeden zielono-żółty do ochrony PE.
Dlaczego warto wybrać przewód MQ15 0° męski/żeński?
- Szybki i pewny montaż dzięki zamknięciu bagnetowemu
- Wysoka wytrzymałość mechaniczna i odporność na czynniki chemiczne i środowiskowe
- Uniwersalne zastosowanie w automatyce, robotyce i na liniach produkcyjnych
- Spełnienie norm IEC 61076-2-116, IEC 60529, UL 1581
- Bezpieczna eksploatacja w szerokim zakresie temperatur (-50°C do +90°C dla kabla)
Złącze MQ15 męskie/żeńskie to idealny wybór dla każdego, kto oczekuje połączeń elektrycznych gwarantujących niezawodność, bezpieczeństwo i prostotę montażu w wymagających warunkach przemysłowych.
