Zasilanie
Męski prosty – żeński proste
M12 – M12, 4-piny
Kodowanie L
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 12 mm |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12P |
| Gwint | M12 x 1 |
| Kodowanie | L |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Norma produktu | IEC 61076-2-111 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
General data | Cable
| Identyfikacja przewodu | P07 |
| Rodzaj przewodu | 3 |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | czarny 4, niebieski 3, biały 2, 1 |
Mechanical data | Cable
| Cable weigth | 114,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 2,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 60 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Printing color of wire insulation | czarny (biała izolacja), biały (niebieska izolacja), biały (brązowa izolacja), biały (czarna izolacja) |
| Amount strands (wire) | 84 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 1,5 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 1000 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 14,4 A |
| Electrical resistance line constant wire | 13,3 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 10 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 10 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. 25 °C |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

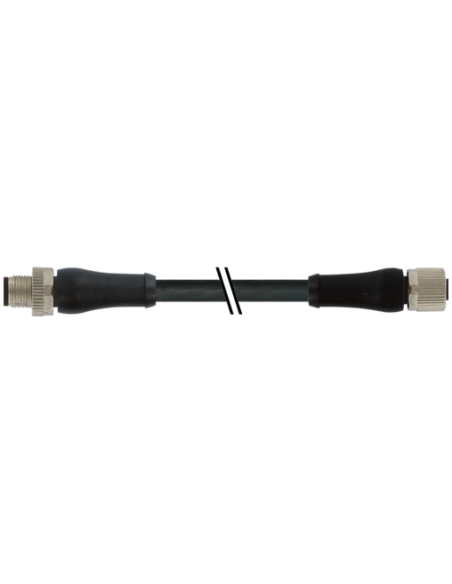

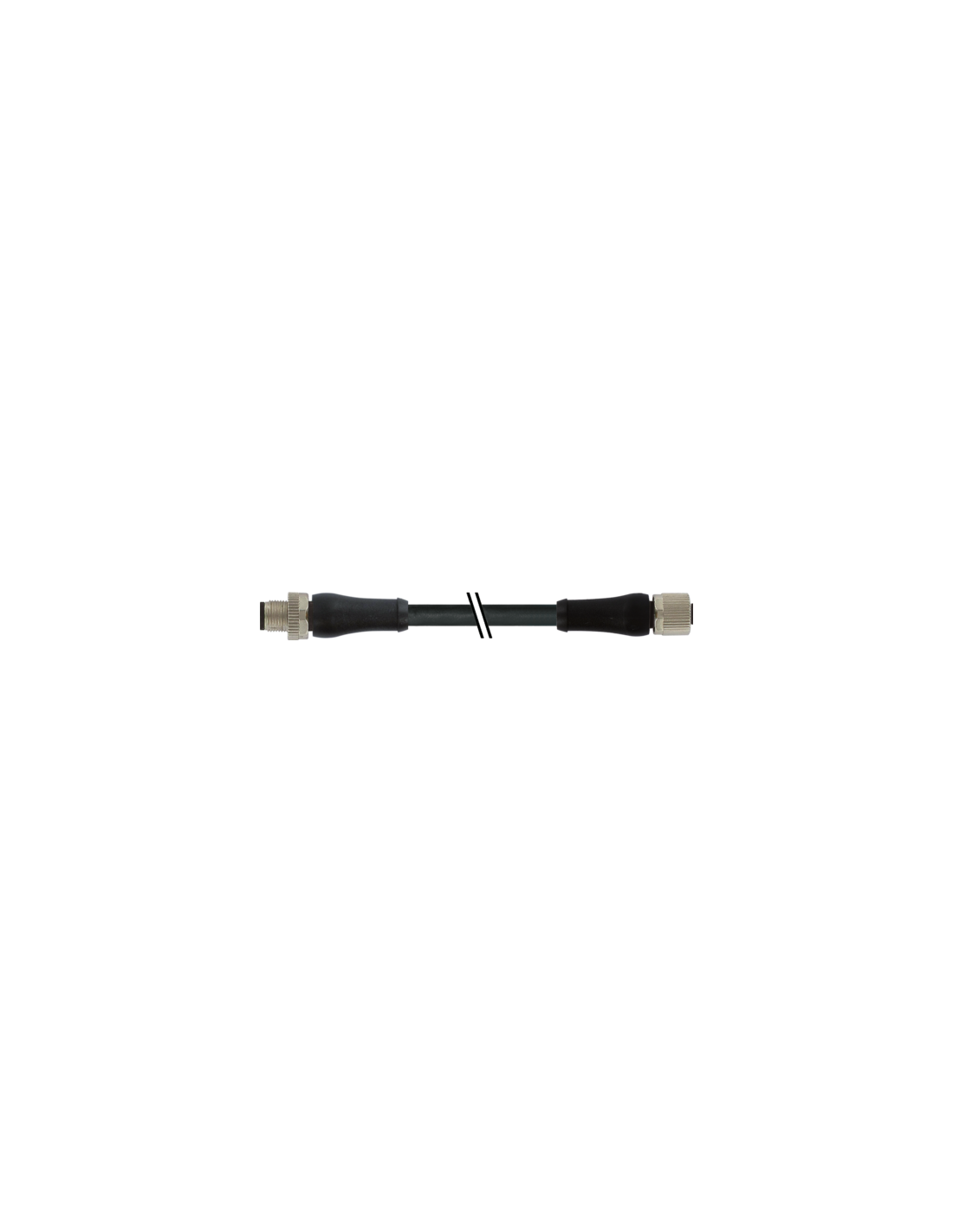

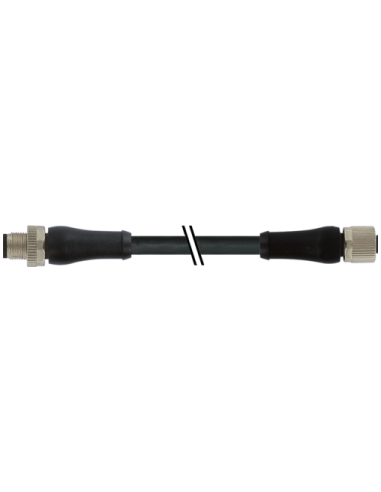

Złącze M12 zasilające – kabel o kodzie L, męski i żeński, 4 piny – Murrelektronik 7000-P4141-P070100
Złącze M12 z kodowaniem L to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, szczególnie do przesyłu zasilania w nowoczesnych układach automatyki. Przewód wyposażony jest w prostą wtyczkę męską oraz prostą wtyczkę żeńską, co zapewnia intuicyjne i niezawodne połączenie elektryczne.
Przemysłowe złącze M12 – niezawodne zasilanie i montaż
Prezentowane złącze zasilające M12 zapewnia solidność oraz odporność na trudne warunki pracy. Jest to produkt przeznaczony do instalacji w środowiskach o zwiększonej wilgotności, zapyleniu oraz narażonych na kontakt z olejami i chemikaliami. Dzięki zastosowaniu powłok i uszczelnień z wysokiej klasy materiałów gwarantuje trwałość oraz odporność na czynniki zewnętrzne.
- Standard połączenia: M12, kodowanie L, zgodność z normą IEC 61076-2-111
- Liczba pinów: 4 piny pozwalające na przesył dużych mocy
- Obudowa wykonana z tworzywa PUR, charakteryzującego się doskonałą odpornością chemiczną
- Kontakty pozłacane zapewniają niezawodność kontaktu i długą żywotność
- Stopień ochrony IP65/IP67 przy prawidłowym montażu – odporność na wodę i pył
- Wykonanie zgodnie z najwyższymi standardami bezpieczeństwa (klasa izolacji I, stopień zanieczyszczenia 3)
- Zakres temperatur pracy od -25°C do +85°C (w zależności od jakości przewodu możliwa praca w szerszym zakresie temperatur)
Główne zalety złącza zasilającego M12
- Wysokie parametry elektryczne: napięcie robocze do 63 V DC, prąd do 12 A na styk
- Przewód z elastycznego, odpornego PUR (poliuretan) – wytrzymałość mechaniczna i zgodność z ruchomymi systemami prowadzenia
- Duża liczba cykli gięcia i skręcania – przystosowanie do pracy w ruchu (np. robotyka, maszyny pakujące, linie montażowe)
- Brak diod LED – złącze pozbawione elementów sygnalizacyjnych, co pozwala na wykorzystywanie go w aplikacjach wymagających prostoty obsługi lub w trudnych warunkach środowiskowych
- Kolorystyka przewodów zapewniająca szybkie i bezbłędne podłączenie według standardów branżowych
Typowe zastosowania kabli M12 z kodowaniem L
- Aplikacje automatyki przemysłowej – zasilanie rozdzielnic, sensorów, siłowników oraz systemów sterowania
- Przemysł spożywczy i maszynowy – wysoka odporność na czynniki środowiskowe
- Infrastruktura logistyczna – kompletacje i linie transportowe
- Prace serwisowe oraz rozbudowa istniejących instalacji, dzięki łatwemu montażowi w systemach przewodów oraz peszli
Bezpieczeństwo i komfort instalacji
Ergonomiczne uchwyty i nakrętki ułatwiają instalację oraz odłączenie przewodu. Odpowiedni moment obrotowy (0,6 Nm) pozwala zachować szczelność połączenia oraz wysoką niezawodność sygnału i przesyłu zasilania. Specjalista ds. instalacji powinien zwrócić uwagę na zachowanie właściwego promienia gięcia oraz zabezpieczenie złącza przed obciążeniami mechanicznymi, aby utrzymać deklarowaną klasę szczelności IP.

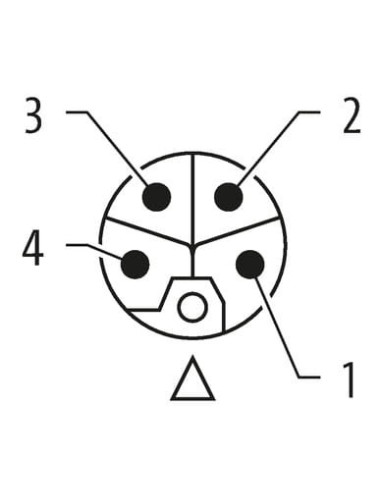

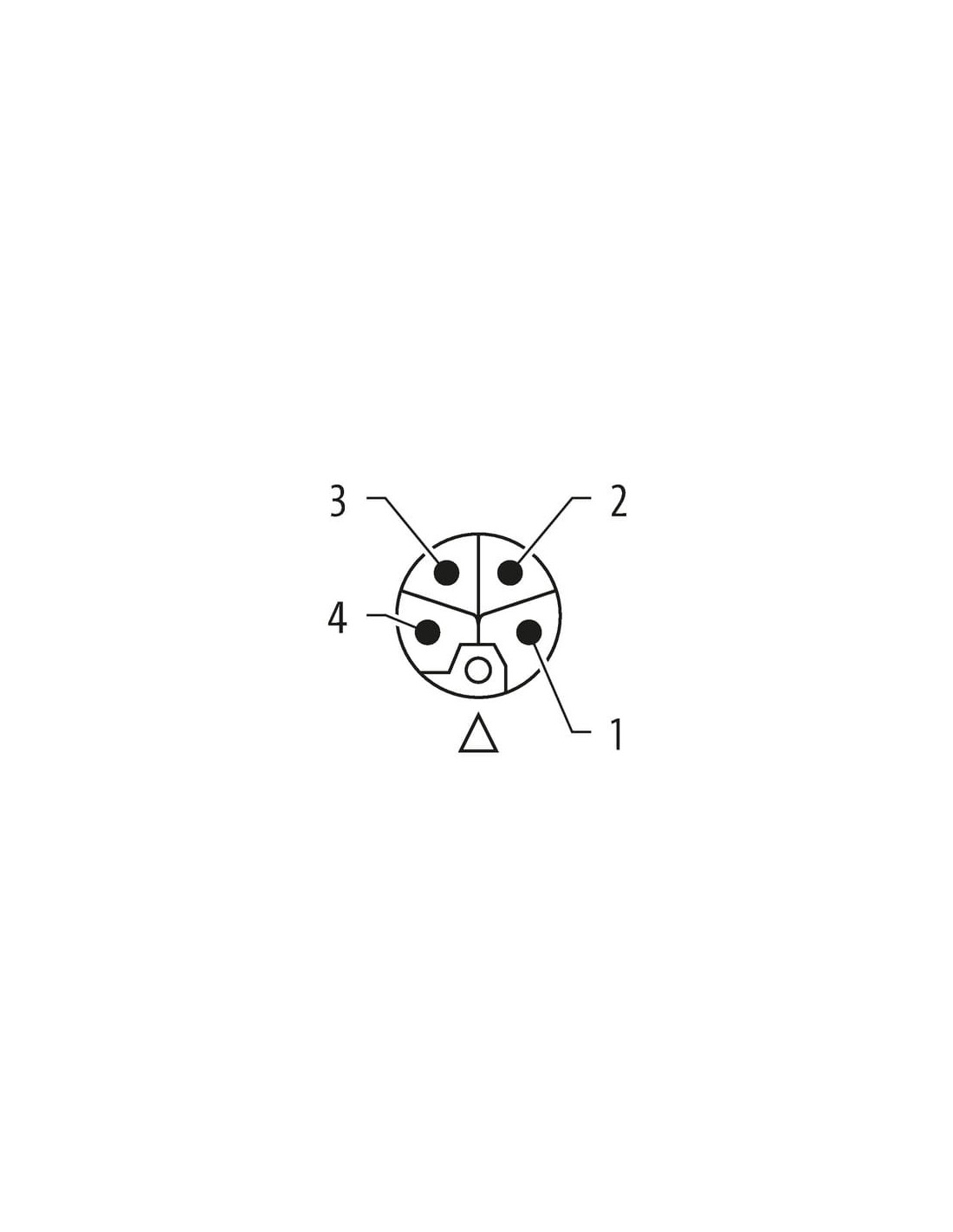

Schematy podłączeń oraz dokumentacja techniczna kabli M12 L-coded
Do dyspozycji użytkownika znajduje się szczegółowy schemat połączeń i przypisania przewodów. Łatwość identyfikacji poszczególnych żył oraz logiczny układ złączy usprawnia sprawne wdrożenie produktu w praktycznie każdej aplikacji przemysłowej. Wizualizacje wymiarów pozwalają na adaptację nawet w ograniczonych przestrzeniach roboczych.
Inne długości kabla oraz wersje specjalne dostępne są na indywidualne zamówienie, co umożliwia dostosowanie produktu do zróżnicowanych wymagań projektowych i serwisowych.
