Dostępny
Tranzystor 6 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 2 ms |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 0,1 Hz |
| Częstotliwość łączeniowa omowa maks. | 1 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 6 A |
| Spadek napięcia DC maks. | 0,1 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

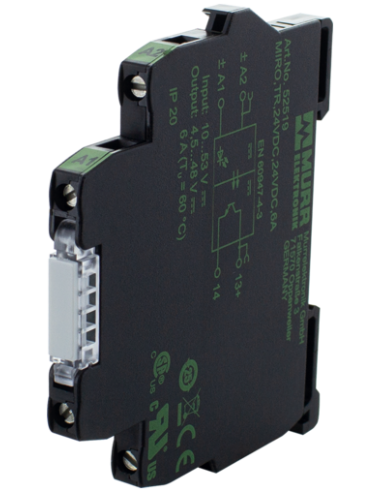

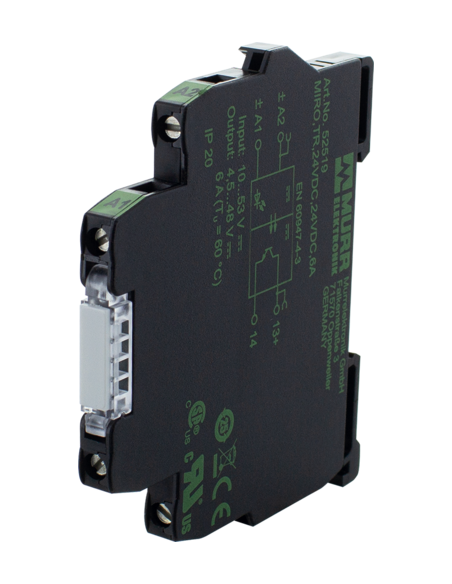

Optoizolator MIRO WE:53VDC - WY:48VDC/6A – Bezpieczeństwo i niezawodność w układach automatyki
Optoizolator MIRO WE:53VDC - WY:48VDC/6A to wysokiej jakości element przeznaczony do stosowania w systemach automatyki przemysłowej, zapewniający skuteczną izolację galwaniczną między wejściem a wyjściem. Dzięki obecności tranzystora umożliwia obsługę prądów sięgających do 6A oraz napięcia roboczego do 48V DC, gwarantując niezawodność działania nawet w wymagających aplikacjach przemysłowych.
Możliwości wykorzystania optoizolatora MIRO – Zaawansowana ochrona i wszechstronność
Optoizolator ten znajduje zastosowanie wszędzie tam, gdzie wymagana jest separacja sygnałów sterujących od obwodów wykonawczych. Typowe zastosowania obejmują:
- Automatyka przemysłowa – ochrona sterowników PLC przed przepięciami i zakłóceniami.
- Sterowanie maszynami – separacja sygnałów logicznych od napędów i elementów wykonawczych.
- Systemy bezpieczeństwa – skuteczne odizolowanie obwodów wejściowych od wyjściowych.
- Zasilanie urządzeń – sterowanie dużymi obciążeniami przy zachowaniu bezpieczeństwa układu.
Najważniejsze zalety optoizolatora MIRO 52519
- Skuteczna izolacja galwaniczna do 2750V – zapewnia ochronę przed niepożądanymi przenikaniami sygnałów i zakłóceniami.
- Możliwość pracy z szerokim zakresem napięć wejściowych – od 10 do 53V DC.
- Wyjście tranzystorowe umożliwiające szybkie przełączanie dużego prądu (aż do 6A).
- Kompaktowa obudowa o szerokości 6,2 mm, umożliwiająca łatwy montaż na szynie DIN (EN 60715).
- Prosta instalacja – zaciski śrubowe zapewniają szybkie i pewne połączenie przewodów.
- Odporność na trudne warunki środowiskowe – zakres temperatur pracy od -20°C do +60°C oraz trudnopalna obudowa.
- Wskaźnik LED informujący o stanie pracy urządzenia.
Budowa i montaż optoizolatora – Solidność i niezawodność

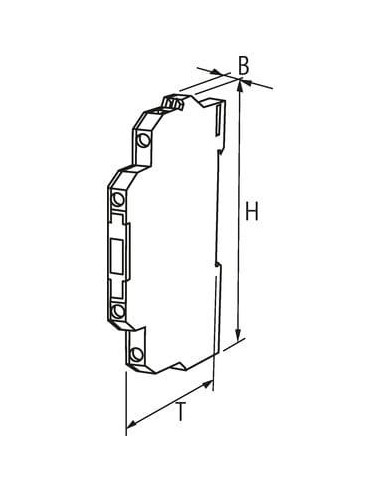

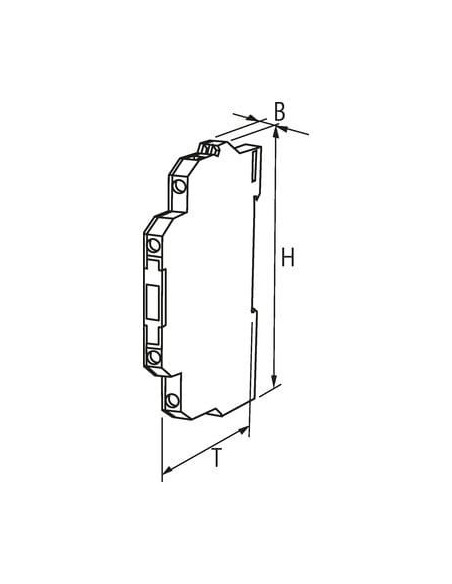

Obudowa optoizolatora wykonana jest z trwałego tworzywa sztucznego w kolorze czarnym, charakteryzującego się wysoką trudnopalnością oraz stopniem ochrony IP20. Produkt przeznaczony jest do montażu na szynie DIN, co znacznie ułatwia integrację z innymi elementami automatyki przemysłowej. Kompaktowe wymiary (wysokość 78 mm, szerokość 6,2 mm, głębokość 70 mm) pozwalają na instalację nawet w ograniczonej przestrzeni rozdzielnic sterowniczych.
Typowe schematy podłączeń i wygoda eksploatacji

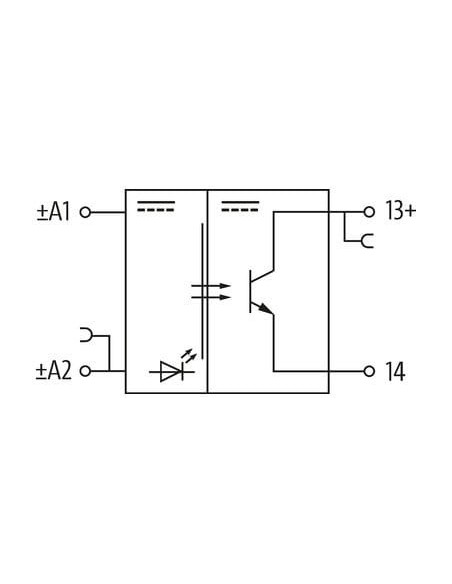

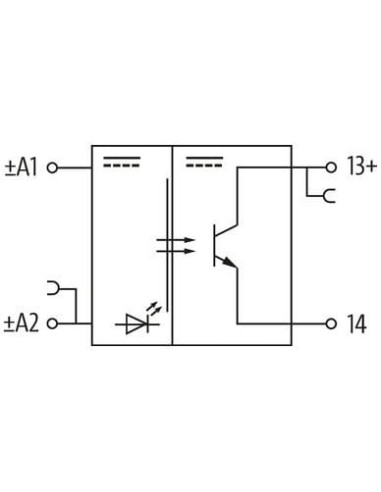

Wszelkie złącza w postaci zacisków śrubowych (A1, A2 – wejście; 13+, 14 – wyjście) zostały oznaczone w czytelny sposób. Schemat ideowy pozwala na szybkie wdrożenie elementu do układu automatyki, minimalizując ryzyko błędów montażowych.
Dzięki przemyślanej konstrukcji oraz szerokiemu spektrum parametrów elektrycznych, optoizolator MIRO WE:53VDC - WY:48VDC/6A to doskonały wybór do nowoczesnych instalacji przemysłowych wymagających efektywnej izolacji i kontroli obwodów DC.
