Tranzystor 2 A
48 V DC
Funkcja separacji w obwodzie wyjściowym
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 48 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 1 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,3 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

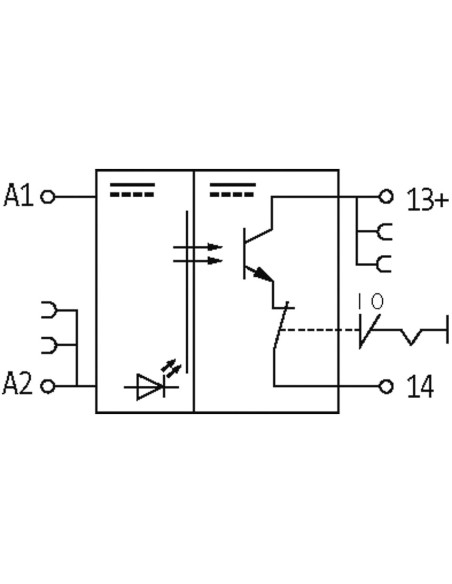

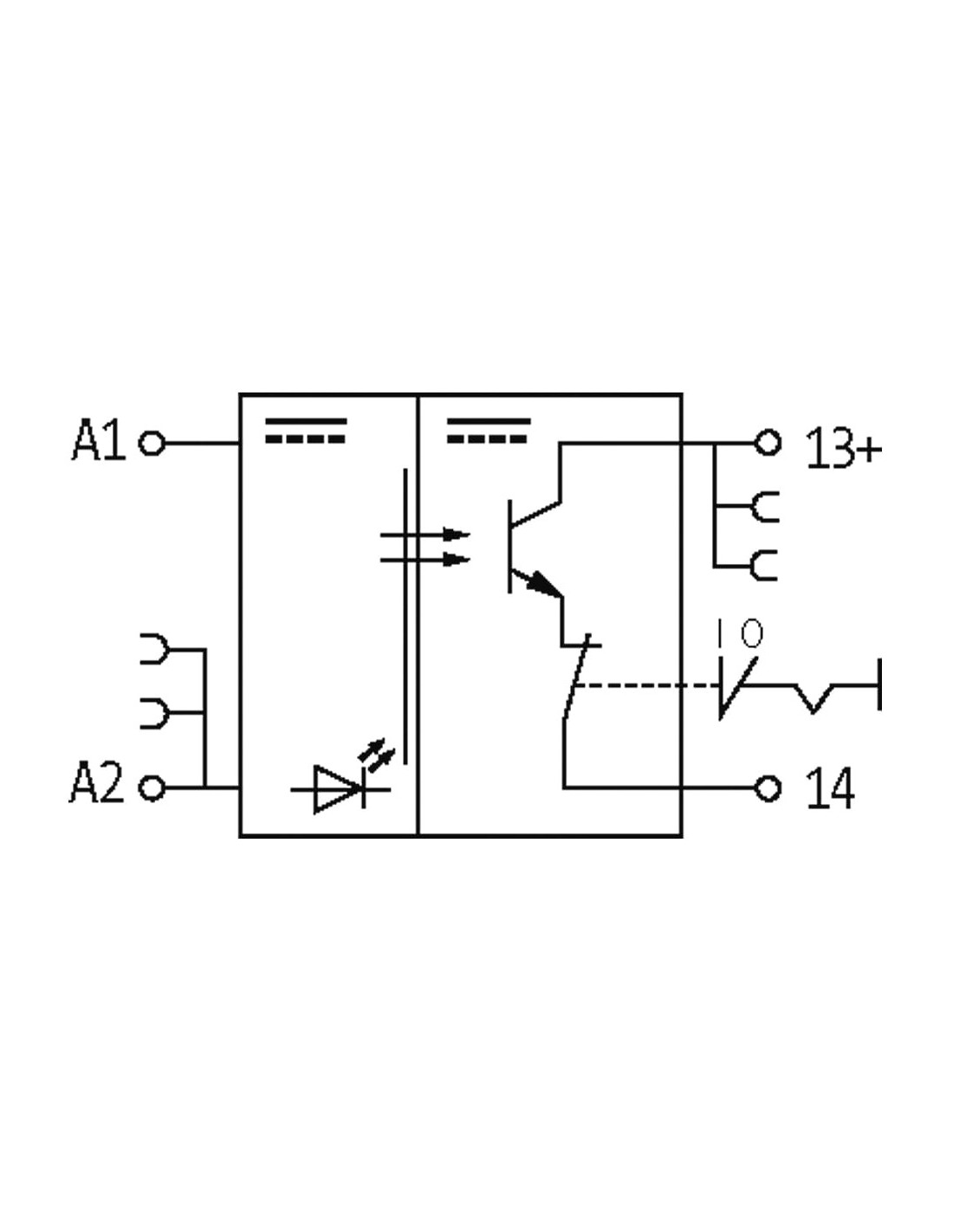

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Moduł optoizolatora MIRO TR 6,2MM FK – nowoczesna separacja obwodów
MIRO TR 6,2MM FK to innowacyjny moduł optoizolatora o kodzie produktu 6652513, przeznaczony do skutecznej separacji galwanicznej sygnałów w instalacjach automatyki przemysłowej oraz systemach sterowania. Produkt wyróżnia się kompaktową szerokością wynoszącą tylko 6,2 mm, co pozwala zaoszczędzić miejsce w rozdzielnicach oraz szafach sterowniczych.
Zalety modułu optoizolatora 6652513 w automatyce
Optoizolator MIRO zapewnia wysoki poziom bezpieczeństwa i niezawodności, umożliwiając bezpieczną transmisję sygnałów pomiędzy obwodami o różnych potencjałach. Dzięki zastosowaniu tranzystora o wydajności do 2 A i maksymalnym napięciu 48 V DC, urządzenie doskonale sprawdza się w aplikacjach przemysłowych, gdzie istotna jest separacja sygnałów sterujących od obciążeń wykonawczych.
- Bezpieczeństwo i separacja galwaniczna – skutecznie ogranicza wpływ zakłóceń i chroni układy przed przepięciami.
- Szybka i wygodna instalacja dzięki zaciskom sprężynowym FK oraz przystosowaniu do montażu na szynie DIN (EN 60715).
- Wysoka odporność mechaniczna – smukła, wytrzymała obudowa z trudno zapalnego, czarnego tworzywa sztucznego.
- Wyposażony w diodę LED stanu informującą o pracy urządzenia.
- Wysoka odporność na przepięcia (znamionowy pik napięciowy do 2,5 kV).
- Zakres pracy w temperaturach od -20°C do 60°C pozwala na szerokie zastosowanie w różnych warunkach przemysłowych.
Typowe zastosowania modułu optoizolatora MIRO TR 6,2MM FK
Moduł MIRO TR 6,2MM FK znajduje zastosowanie wszędzie tam, gdzie wymagane jest oddzielenie obwodów sygnałowych od wykonawczych i zwiększenie bezpieczeństwa instalacji. Sprawdza się w:
- Automatyce przemysłowej, na liniach produkcyjnych i w maszynach sterowanych PLC,
- Systemach sterowania silnikami, zaworami oraz napędami elektrycznymi,
- Instalacjach monitoringu i zabezpieczeń,
- Skrzynkach rozruchowych, panelach operatorskich oraz szafach sterowniczych.
Kompaktowa konstrukcja – optoizolator do rozdzielnic i szaf sterowniczych
Obudowa o wymiarach 78 mm wysokości, 6,2 mm szerokości i 70 mm głębokości umożliwia montaż w ciasnych przestrzeniach, co czyni optoizolator MIRO doskonałym wyborem do rozbudowy intensywnie eksploatowanych rozdzielnic. Dzięki łatwemu montażowi na szynie DIN oraz intuicyjnemu podłączeniu przez zaciski sprężynowe, urządzenie jest wygodne i szybkie w instalacji.
Wytrzymałość i bezpieczeństwo – MIRO TR 6,2MM FK do zastosowań wymagających
Produkt posiada wysoką klasę ochrony IP20 oraz konstrukcję odporną na działanie trudnych warunków przemysłowych. Trudnopalne materiały oraz przejrzyste oznaczenia przyłączeniowe zwiększają poziom bezpieczeństwa zarówno podczas montażu, jak i codziennej eksploatacji.
Wybór modelu MIRO TR 6,2MM FK to gwarancja niezawodnej separacji układów, odporności na zakłócenia oraz komfortu użytkowania nawet w najbardziej wymagających aplikacjach automatyki przemysłowej.
