Dostępny
Tranzystor 2 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 48 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 1 ms |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,3 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków

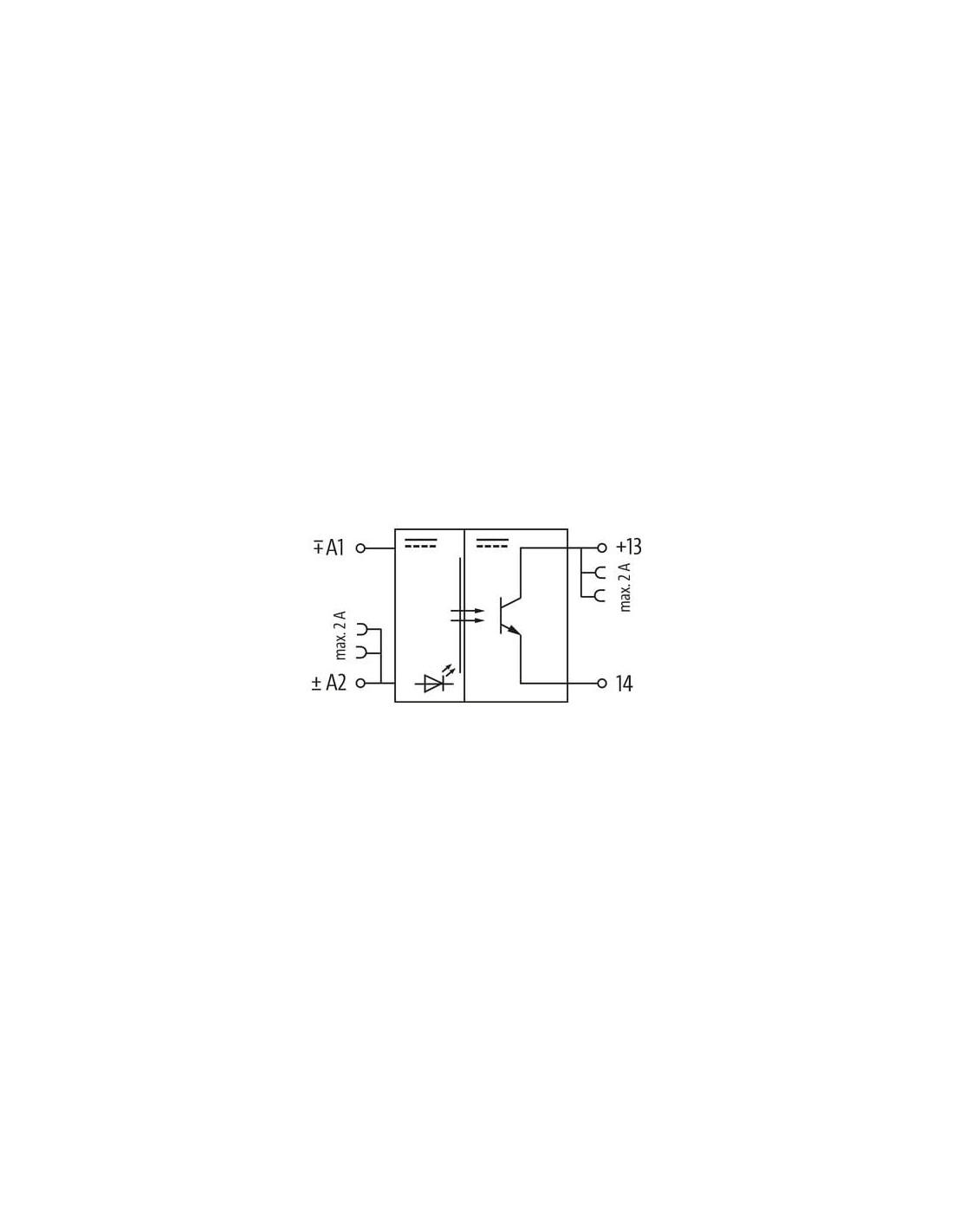

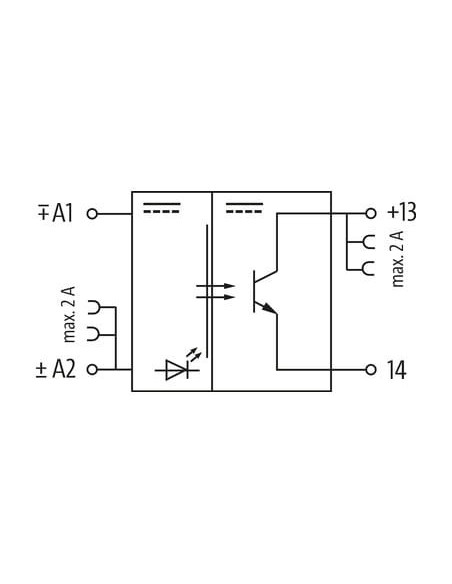

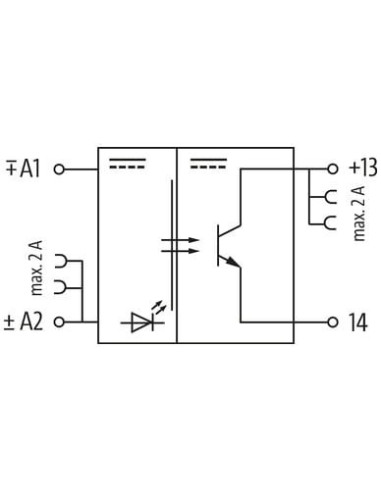

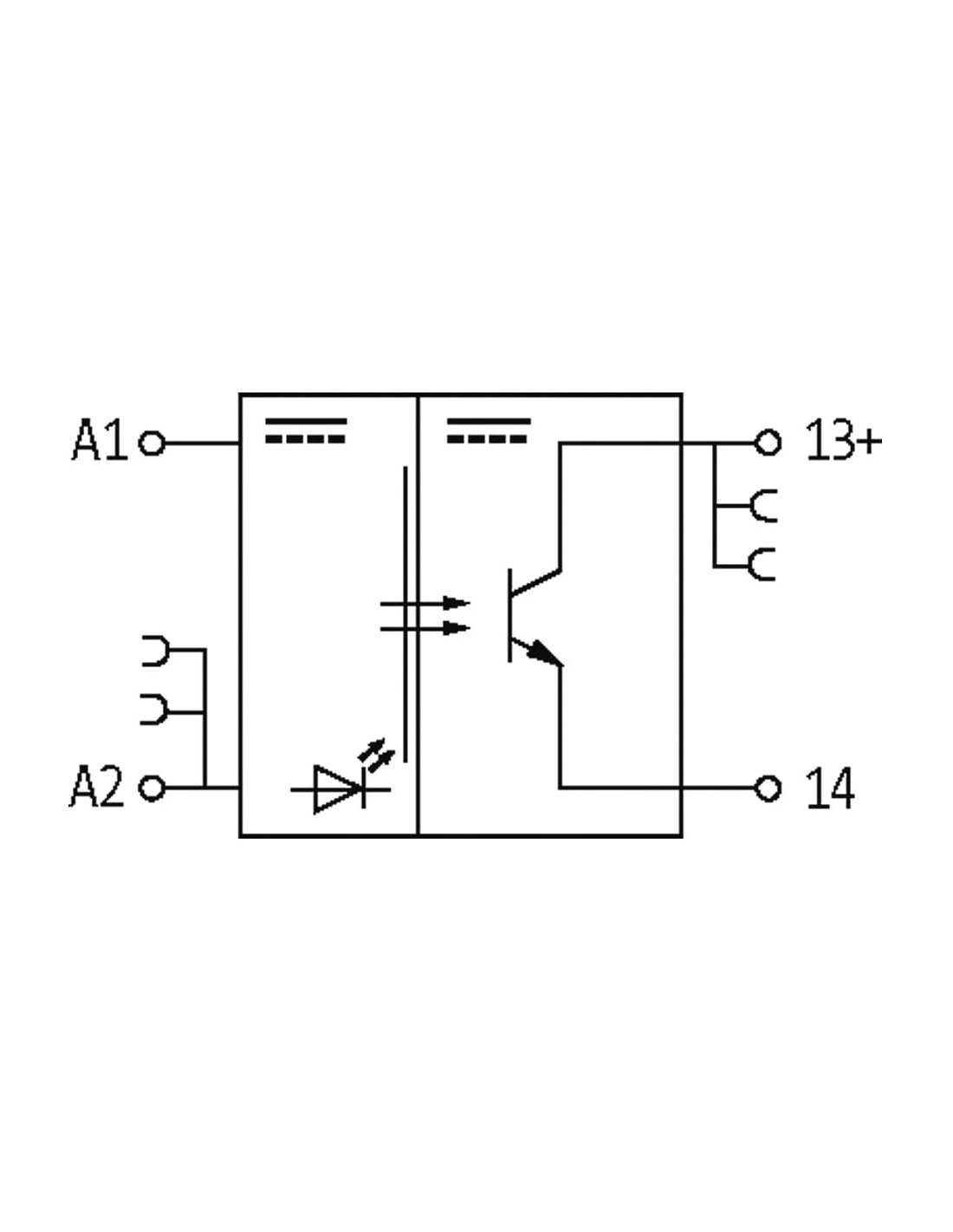

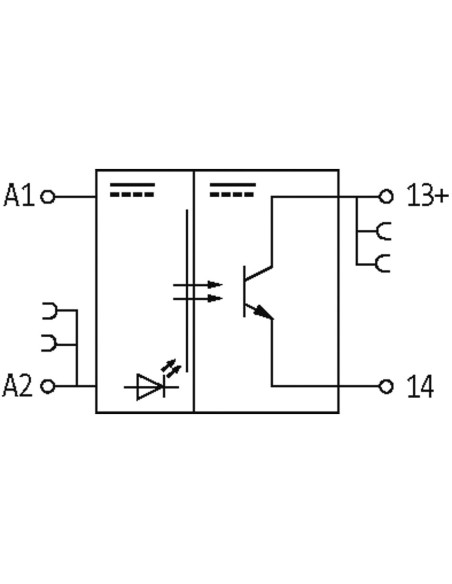

Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

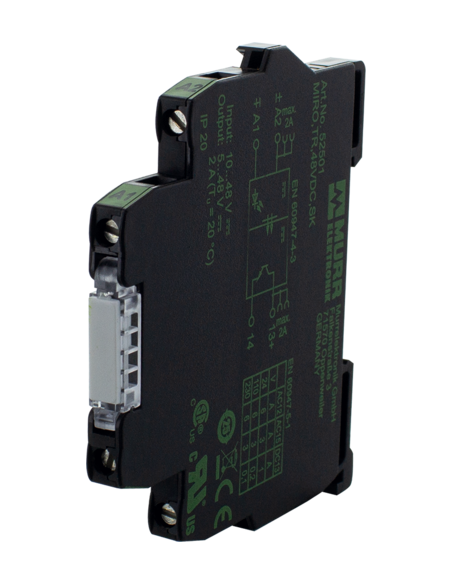

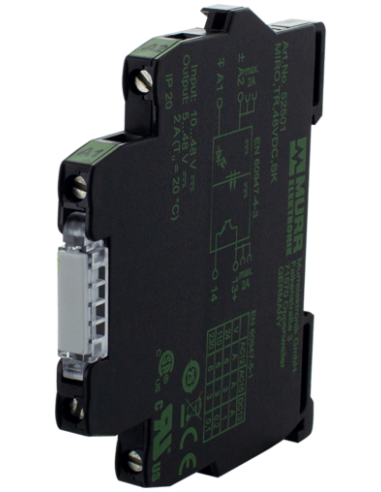

Optoizolator MIRO 48VDC/2A 52501 – Bezpieczna separacja galwaniczna
Optoizolator MIRO o kodzie produktu 52501 to zaawansowane urządzenie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, systemach sterowania i układach zabezpieczających, gdzie wymagane jest bezpieczne rozdzielenie sygnałów wejściowych i wyjściowych. Urządzenie dedykowane jest do pracy z napięciem 48V DC zarówno po stronie wejścia, jak i wyjścia, a jego maksymalny prąd wyjściowy wynosi 2A.
Główne zalety i cechy optoizolatora MIRO 52501
- Separacja galwaniczna – zapewnia niezawodną ochronę układów sterowania przed przepięciami i zakłóceniami.
- Uniwersalność zastosowań – możliwość pracy w szerokim zakresie napięć wejściowych (10–48V DC) pozwala na integrację w wielu aplikacjach przemysłowych.
- Wysoka wydajność przełączania – prąd do 2A umożliwia sterowanie różnorodnymi obciążeniami, takimi jak cewki, elektrozawory czy przekaźniki.
- Kompaktowa budowa – wąska obudowa o szerokości 6,2 mm umożliwia montaż na szynie DIN zgodnie z normą EN 60715, co pozwala na oszczędność miejsca w rozdzielni.
- Bezpieczna i łatwa instalacja – przyłącza na zaciski śrubowe gwarantują pewny i stabilny kontakt elektryczny.
- Wskaźnik LED – żółta dioda sygnalizująca stan pracy urządzenia umożliwia szybką diagnostykę działania.
- Odporność na warunki przemysłowe – wykonanie z trudnopalnego tworzywa sztucznego oraz zakres temperatury pracy od -20°C do +60°C.
- Podwyższona wytrzymałość napięciowa – znamionowy pik napięciowy do 2,5 kV gwarantuje bezpieczeństwo układów.
Zastosowanie optoizolatora MIRO 48VDC/2A
Optoizolator MIRO 52501 jest niezwykle przydatny w miejscach, gdzie konieczna jest skuteczna separacja i ochrona sygnałów sterujących w rozbudowanych instalacjach automatyki. Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej – ochrona sterowników PLC przed zakłóceniami z obwodów wykonawczych.
- Systemy sterowania HVAC – separacja sygnałów z czujników oraz elementów wykonawczych.
- Układy alarmowe i zabezpieczające – oddzielenie sekcji niskonapięciowych od układów o wyższym napięciu sterującym.
- Rozdzielnice elektryczne – zwiększenie niezawodności i żywotności systemów dystrybucji sygnałów.
- Układy zasilające i przełączające – bezpieczne sterowanie obciążeniami za pomocą tranzystora wyjściowego.
Konstrukcja i montaż optoizolatora na szynę DIN

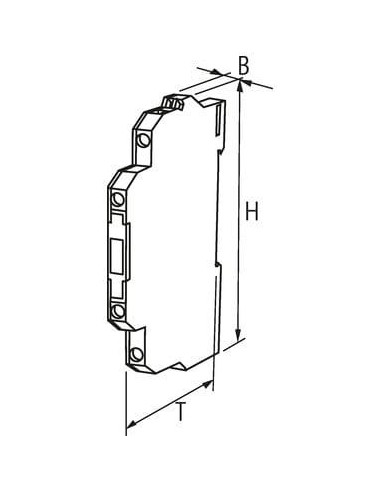

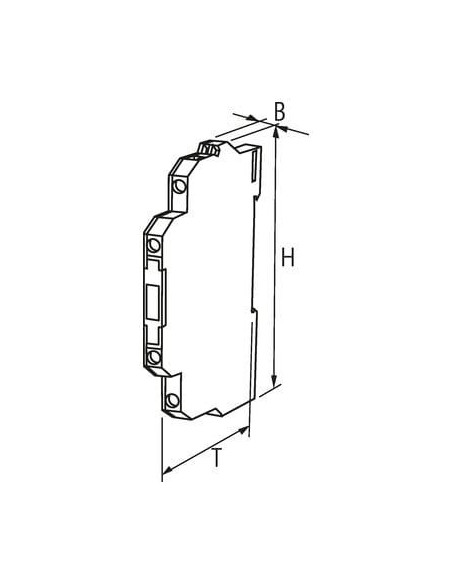

Obudowa optoizolatora MIRO została zaprojektowana z myślą o łatwym montażu na szynie DIN zgodnie z normą EN 60715. Urządzenie cechuje się niewielkimi wymiarami (wysokość 78 mm, szerokość 6,2 mm, głębokość 70 mm), co sprawia, że jest doskonałym wyborem do zastosowań w ograniczonej przestrzeni szaf sterowniczych.
Podsumowanie: Nowoczesny optoizolator do zastosowań przemysłowych
Optoizolator MIRO 48VDC/2A 52501 to profesjonalne rozwiązanie dla wszystkich, którzy poszukują niezawodnej i skutecznej separacji galwanicznej sygnałów w systemach automatyki i sterowania. Zapewnia wysoki poziom bezpieczeństwa, szerokie możliwości montażowe oraz doskonałą ochronę zarówno dla urządzeń, jak i dla całego układu sterowania.
