Tranzystor 10 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia obciążenia rezystancyjnego maks. | 5000 µs |
| Opóźnienie włączania obciążenia rezystancyjnego maks. | 2000 µs |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 0,1 Hz |
| Częstotliwość łączeniowa omowa maks. | 1 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 10 A |
| Spadek napięcia DC maks. | 0,12 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator MIRO TR 24VDC 10A FK 6652520 – Moduł separacyjny do zaawansowanych aplikacji
Optoizolator MIRO TR 24VDC 10A FK 6652520 to profesjonalny moduł separacyjny przeznaczony do zapewnienia niezawodnej izolacji galwanicznej sygnałów w systemach automatyki przemysłowej. Urządzenie charakteryzuje się wysoką wydajnością oraz szerokim zakresem zastosowania, szczególnie tam, gdzie wymagane są bezpieczne i stabilne połączenia sygnałowe oraz możliwość pracy z wysokimi prądami do 10 A.
Zastosowanie optoizolatora w automatyce przemysłowej
Ten optoizolator znajduje szerokie zastosowanie w systemach sterowania, układach automatyki, instalacjach przemysłowych i rozdzielniach elektrycznych. Moduł jest idealnym rozwiązaniem dla aplikacji wymagających odseparowania elektrycznego sygnałów sterujących od obwodów mocy, zapewniając większe bezpieczeństwo i niezawodność pracy układów.
- Separacja galwaniczna między sterowaniem a obwodami wykonawczymi.
- Ochrona wrażliwej elektroniki przed przepięciami i zakłóceniami z obwodów mocy.
- Integracja w systemach sterowania maszyn, w węzłach I/O oraz szafach sterowniczych.
- Możliwość pracy zarówno z obciążeniem rezystancyjnym, jak i indukcyjnym.
Najważniejsze cechy optoizolatora MIRO TR 24VDC 10A FK 6652520
- Maksymalny prąd wyjścia do 10 A – pozwala na sterowanie dużymi obciążeniami.
- Napięcie wejściowe w zakresie 10-53 V DC – szeroka kompatybilność z różnymi sygnałami sterującymi.
- Szybka reakcja – krótki czas załączania i wyłączania umożliwia wykorzystanie w dynamicznych aplikacjach.
- Wytrzymałość izolacji do 2750 V zapewnia wysoki poziom bezpieczeństwa użytkowania.
- Trudnopalna obudowa z tworzywa sztucznego – zwiększony poziom ochrony przeciwpożarowej.
- Wyraźny wskaźnik LED stanu pracy (kolor żółty).
- Wygodne połączenie za pomocą zacisków sprężynowych FK.
- Montaż na szynę DIN (EN 60715) pozwala na łatwą integrację z typowymi systemami.
Typowa struktura i podłączenie

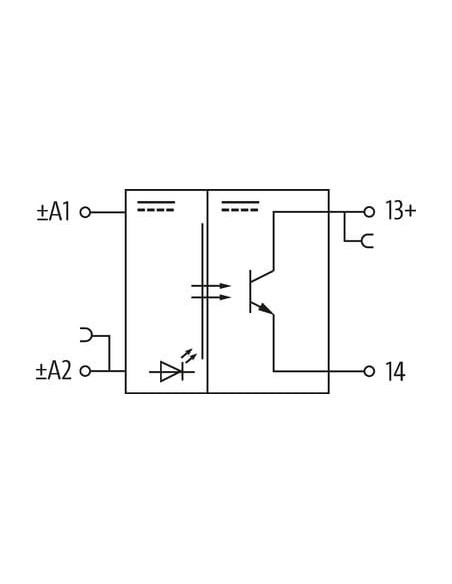

Schemat blokowy produktu przedstawia klasyczne rozwiązanie optoizolatora z diodą LED sterującą oraz tranzystorowym wyjściem, umożliwiającym sterowanie dużymi prądami. Typowa konfiguracja przyłączeniowa: wejście sterujące (A1, A2) oraz wyjście (13+, 14) z wyraźnym oznaczeniem zacisków ułatwia montaż i eliminuje ryzyko pomyłek instalacyjnych.
Wytrzymałość i niezawodność w trudnych warunkach
Moduł działa niezawodnie w szerokim zakresie temperatur roboczych od -20°C do +60°C, co czyni go odpowiednim do pracy w wymagających środowiskach przemysłowych. Solidna konstrukcja i odporność na czynniki zewnętrzne gwarantują długotrwałą i bezobsługową eksploatację.
Dlaczego warto wybrać optoizolator MIRO TR 24VDC 10A FK 6652520?
Wybierając ten optoizolator 24VDC 10A, zyskujesz pewność niezawodności, bezpieczeństwa i uniwersalności zastosowań zarówno w nowych instalacjach, jak i podczas modernizacji istniejących rozwiązań automatyki. Uniwersalne parametry, trwałość oraz łatwość montażu sprawiają, że jest to wybór ceniony przez profesjonalistów.
