Tranzystor 1.2 A
10...30 V DC
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy maks. | 8 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 65 µs |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa omowa maks. | 500 Hz |
| Napięcie łączeniowe DC min. | 4,5 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1,2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

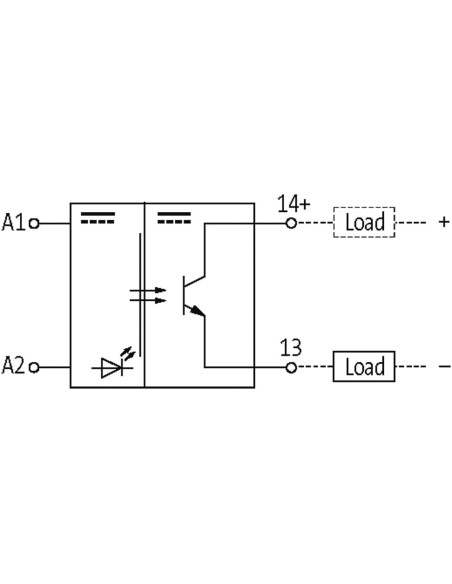

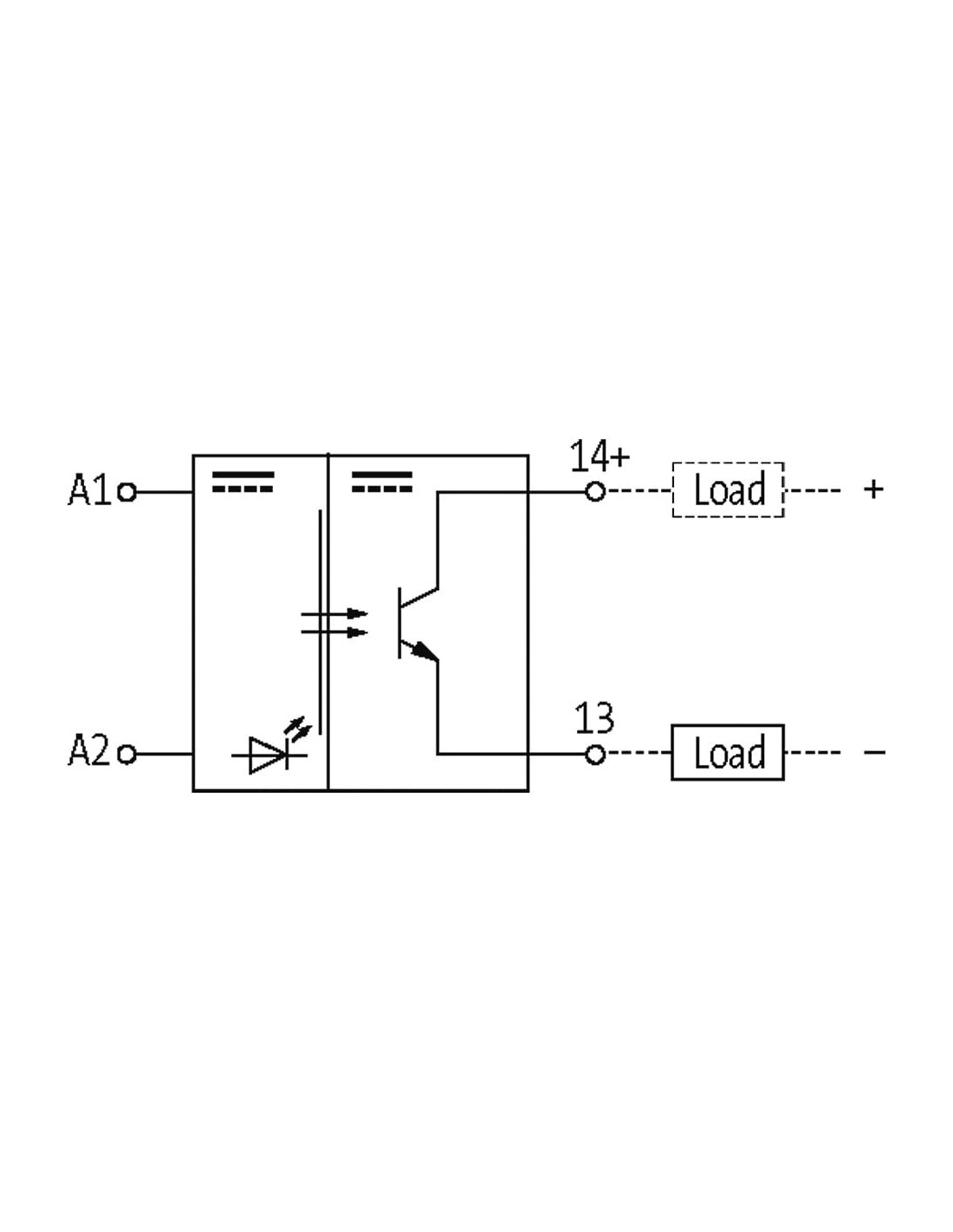

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | + 14 |
Moduł optoizolatora AMMS 10-44/1 503398 – profesjonalna separacja sygnałów
Moduł optoizolatora AMMS 10-44/1 o kodzie 503398 to zaawansowane rozwiązanie dedykowane efektywnej separacji galwanicznej sygnałów w systemach automatyki przemysłowej oraz instalacjach sterowania. Dzięki szerokim możliwościom zastosowania, urządzenie to znajduje swoje miejsce zarówno w nowoczesnych szafach sterowniczych, jak i w modernizowanych układach linii produkcyjnych.
Główne cechy i zalety modułu optoizolatora
- Bezpieczna izolacja galwaniczna – maksymalny poziom izolacji wynoszący 3750 V zapewnia niezawodną ochronę obwodów sygnałowych.
- Praca w szerokim zakresie napięć wejściowych – możliwość zasilania napięciem DC od 10 V do 30 V, co zwiększa uniwersalność zastosowań.
- Wysoki prąd przełączania tranzystora do 1,2 A – umożliwia sterowanie różnorodnymi odbiornikami w przemysłowych układach sterowania.
- Niewielkie wymiary – kompaktowa obudowa (64 × 56 × 12 mm) pozwala na oszczędność miejsca w szafie rozdzielczej oraz łatwą integrację z innymi modułami.
- Odporność na trudne warunki pracy – zakres temperatur roboczych od -20°C do +60°C oraz wykonanie z trudnopalnego tworzywa sztucznego sprawiają, że moduł jest idealny do zastosowań przemysłowych.
- Intuicyjna diagnostyka LED – czerwona dioda LED sygnalizuje stan pracy modułu, co ułatwia szybkie rozpoznanie statusu urządzenia.
- Łatwy montaż na szynie DIN – szybki montaż typu „geschnappt” na standardowej szynie nośnej EN 60715 upraszcza instalację oraz serwisowanie.
Typowe zastosowania modułów optoizolatorów
Moduł AMMS 10-44/1 znajduje zastosowanie w szeroko pojętej automatyce przemysłowej, instalacjach bezpieczeństwa, systemach sterowania maszynami oraz wszędzie tam, gdzie wymagana jest skuteczna separacja torów sygnałowych. Doskonale sprawdza się m.in. w:
- Izolacji i separacji sygnałów sterujących między urządzeniami PLC a układami wykonawczymi.
- Ochronie delikatnej elektroniki sterującej przed przepięciami i szumami elektromagnetycznymi.
- Rozbudowie rozdzielnic i wysp automatyki o nowe moduły sygnałowe.
- Separacji potencjałów w złożonych układach monitoringu i sygnalizacji.
Parametry mechaniczne i wygoda montażu
Obudowa modułu wykonana jest z wytrzymałego i trudnopalnego tworzywa sztucznego w kolorze czarnym, co gwarantuje odporność na uszkodzenia mechaniczne oraz bezpieczeństwo użytkowania. Standardowe zaciski śrubowe zapewniają szybkie i pewne podłączenie przewodów zarówno na wejściu, jak i wyjściu urządzenia.
Podsumowanie – niezawodność i uniwersalność
AMMS 10-44/1 503398 to pewny wybór dla projektantów, automatyków i integratorów systemów, którzy poszukują niezawodnego rozwiązania do separacji i ochrony sygnałów w instalacjach przemysłowych. Kompaktowa budowa, wysoki poziom izolacji oraz uniwersalne możliwości montażu pozwalają na wdrożenie modułu w praktycznie każdym środowisku przemysłowym.

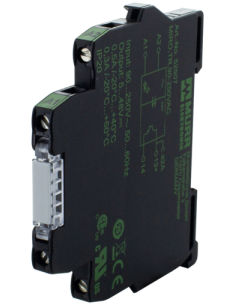

Polecamy także inne produkty z kategorii: Optoizolatory / SSR »
