Tranzystor 1.2 A
24 V DC
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowe | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 700 µs |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 30 Hz |
| Częstotliwość łączeniowa omowa maks. | 500 Hz |
| Napięcie łączeniowe DC min. | 4,5 V |
| Napięcie łączeniowe DC maks. | 53 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1,2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 56 mm |
| Szerokość | 12 mm |
| Głębokość | 64 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | A 1 |
| PIN 2 | A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | + 14 |
Optoizolator AMMS 10-44/1 – profesjonalny przekaźnik półprzewodnikowy do wymagających zastosowań automatyki
Optoizolator AMMS 10-44/1 o kodzie produktu 50040 to nowoczesne rozwiązanie do separacji galwanicznej sygnałów sterujących i wykonawczych w systemach automatyki przemysłowej. Urządzenie charakteryzuje się wysoką wytrzymałością izolacji, szerokim zakresem napięcia pracy oraz możliwością obsługi dużego obciążenia prądowego. Produkt przeznaczony jest do montażu na typowych szynach DIN (TH35, G32 – zgodnie z EN 60715), co zapewnia szybki montaż oraz kompatybilność ze standardowymi rozdzielnicami.
Zalety optoizolatora AMMS 10-44/1
- Skuteczna separacja galwaniczna – wysoka wytrzymałość izolacji 3750 V chroni sterowanie przed przepięciami i zakłóceniami pochodzącymi od strony obciążenia.
- Szerokie możliwości zastosowania – współpracuje z napięciem wejściowym od 10 V do 53 V DC oraz napięciem wyjściowym 4,5–53 V DC, obsługując prąd wyjściowy do 1,2 A.
- Bezpieczny i ekonomiczny – niski pobór prądu wejściowego (6 mA), niski prąd spoczynkowy po stronie wyjścia oraz trudnopalna, wytrzymała obudowa z tworzywa sztucznego.
- Kompaktowa budowa – niewielkie wymiary (56 x 12 x 64 mm) umożliwiają instalację nawet w ograniczonej przestrzeni rozdzielni.
- Szybkie czasy przełączania – maksymalne opóźnienie wyłączenia to jedynie 700 µs, co zapewnia płynną i precyzyjną pracę w układach automatyki.

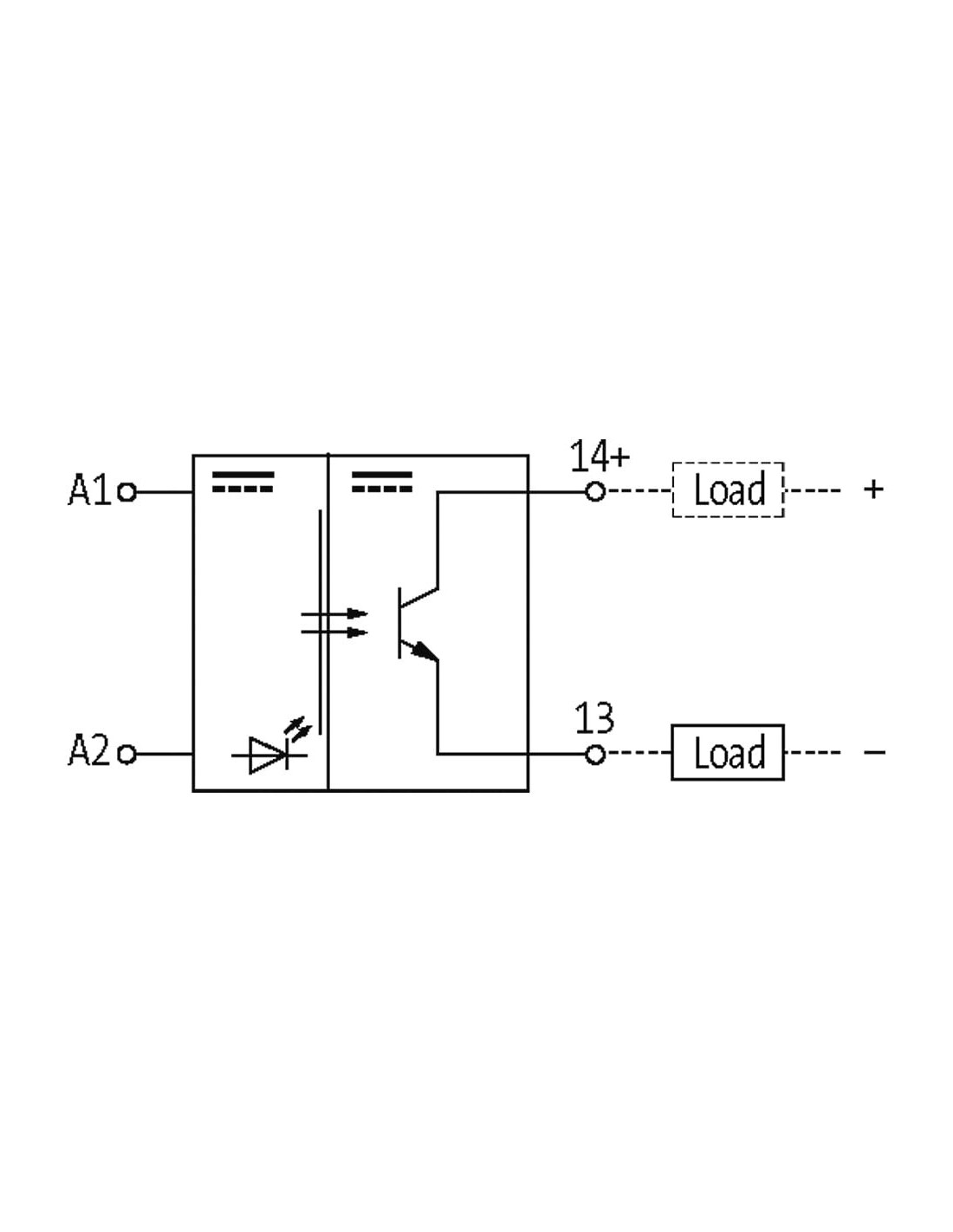

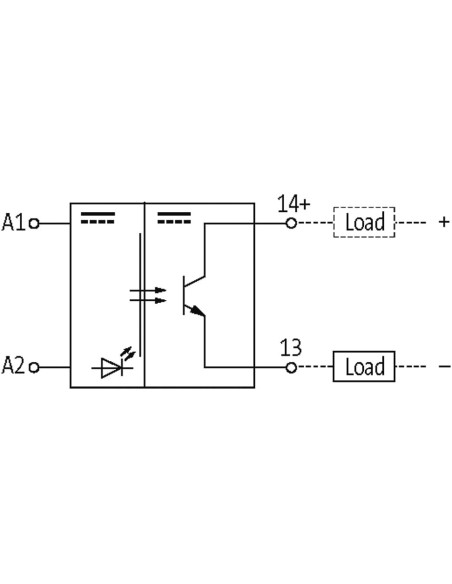

- Łatwy montaż i podłączenie – standardowe zaciski śrubowe SK oraz przejrzyste oznaczenia pinów (A1, A2 – wejście, 14+, 13 – wyjście).
- Wskaźnik stanu LED – czytelna sygnalizacja działania dzięki czerwonej diodzie LED.
Typowe zastosowania urządzenia w przemyśle
Optoizolator AMMS 10-44/1 to produkt szczególnie polecany w:
- Automatyce przemysłowej – do separacji sygnałów sterowania PLC od urządzeń wykonawczych.
- Sterowaniu maszynami – do bezpiecznego przełączania obciążeń indukcyjnych i rezystancyjnych.
- Systemach bezpieczeństwa – jako niezawodny element izolujący sygnały krytyczne.
- Rozdzielniach elektrycznych – przy separacji obwodów sterujących od zasilania i ochronie urządzeń pomiarowych.
- Aplikacjach, gdzie wymagana jest wysoka odporność na zakłócenia.
Wytrzymałość i niezawodność w trudnych warunkach
Optoizolator AMMS 10-44/1 został zaprojektowany do pracy w zakresie temperatur od -20°C do +60°C, co sprawia, że może być stosowany zarówno w chłodniach, jak i w środowiskach przemysłowych narażonych na wyższe temperatury. Obudowa wykonana z trudno palnego tworzywa sztucznego zapewnia dodatkową ochronę i długą żywotność urządzenia nawet w wymagających warunkach.
Podstawowe cechy montażowe
- Montowany na szynie DIN (TH35, G32 – EN 60715).
- Kompaktowe wymiary: wysokość 56 mm, szerokość 12 mm, głębokość 64 mm.
- Zaciski śrubowe SK o wysokiej niezawodności.
Optoizolator AMMS 10-44/1 sprawdza się wszędzie tam, gdzie niezbędne jest bezpieczne przełączanie obciążeń oraz skuteczna separacja galwaniczna, gwarantując niezawodność i bezpieczeństwo działania instalacji przemysłowych.
