Tranzystor 0.5 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 14 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 400 µs |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 100 Hz |
| Częstotliwość łączeniowa omowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator MIRO 6.2 6652500 – precyzyjna izolacja sygnałów i ochrona urządzeń
Optoizolator MIRO 6.2 (kod produktu: 6652500) to zaawansowany moduł do separacji galwanicznej sygnałów elektrycznych, przeznaczony do zastosowań przemysłowych. Umożliwia skuteczną ochronę układów automatyki i sterowania przed przepięciami oraz zakłóceniami, zapewniając niezawodność działania nawet w trudnych warunkach eksploatacyjnych.
Zalety i przeznaczenie optoizolatora MIRO 6.2
- Bezpieczeństwo i separacja galwaniczna – urządzenie zapewnia elektryczne oddzielenie obwodów wejściowych od wyjściowych, minimalizując ryzyko uszkodzeń spowodowanych różnicą potencjałów lub zakłóceniami.
- Wysoka odporność na przepięcia – znamionowe napięcie izolacji do 3750 V gwarantuje skuteczną ochronę w aplikacjach wymagających najwyższych standardów bezpieczeństwa.
- Kompaktowa budowa – szerokość 6,2 mm pozwala na oszczędność miejsca w szafach sterowniczych oraz rozdzielnicach.
- Uniwersalność zastosowania – szeroki zakres napięcia wejściowego (10…53 V DC) i napięcia wyjściowego (5…48 V DC), przy maksymalnym prądzie wyjściowym 0,5 A, umożliwia integrację w różnych instalacjach automatyki.
- Łatwa instalacja – szybkie mocowanie na standardowej szynie DIN (EN 60715) oraz sprężynowe zaciski ułatwiają montaż i serwisowanie urządzenia.
- Trudnopalna obudowa – wykonana z wytrzymałego tworzywa sztucznego, zwiększa bezpieczeństwo eksploatacji.
- Wizualna kontrola stanu pracy – zintegrowana żółta dioda LED informuje o stanie pracy optoizolatora.
Typowe zastosowania optoizolatora MIRO 6.2
Optoizolator MIRO 6.2 znajduje zastosowanie głównie w:
- automatyce przemysłowej, w systemach sterowania oraz bezpieczeństwa maszyn;
- separacji sygnałów w rozdzielnicach elektrycznych;
- układach sterowania PLC, w celu ochrony przed przepięciami i zwarciami;
- izolowaniu sygnałów pomiędzy urządzeniami różnych producentów;
- ochronie wrażliwych układów elektronicznych w liniach produkcyjnych i maszynach.

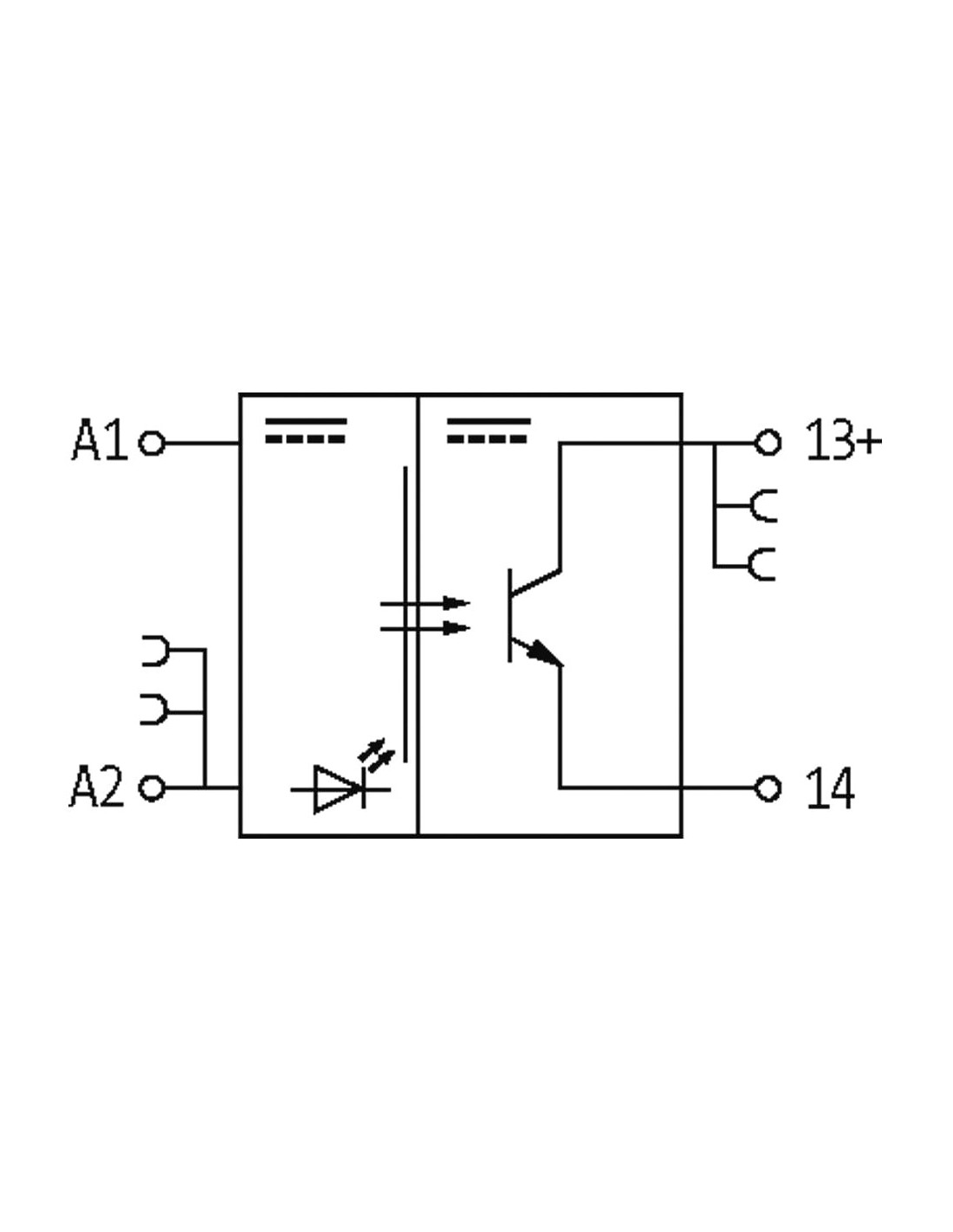

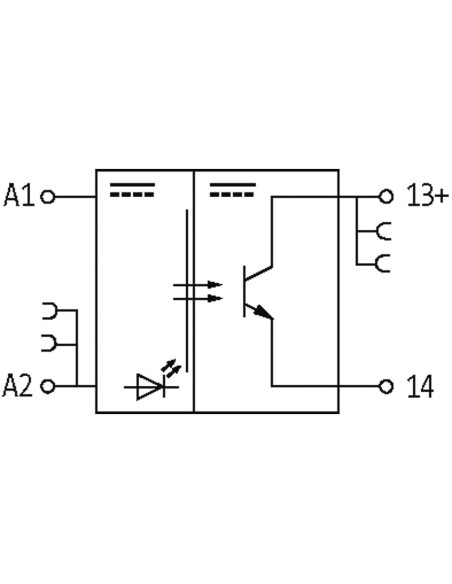

Budowa i funkcjonalność – schemat podłączeń optoizolatora
Kompaktowy moduł MIRO 6.2 wyposażony jest w cztery niezależne zaciski sprężynowe, oznaczone A1, A2, 13+ oraz 14, co ułatwia integrację z układami sterowania. Schemat złączeniowy jednoznacznie przedstawia separację galwaniczną za pomocą diody LED oraz tranzystora, co minimalizuje ryzyko przeniesienia zakłóceń oraz umożliwia realizację szybkiego przełączania sygnałów.
Wytrzymałość i odporność na trudne warunki
Opisywany optoizolator zapewnia pracę w szerokim zakresie temperatur od -20 °C do +60 °C, dzięki czemu jest odpowiedni do pracy w różnych warunkach przemysłowych. Klasa ochrony IP20 umożliwia montaż w przestrzeniach zamkniętych, zapewniając dodatkową ochronę przed pyłem oraz przypadkowym dotknięciem elementów przewodzących.
Podsumowanie – kluczowe korzyści płynące z zastosowania optoizolatora MIRO 6.2
- Zwiększone bezpieczeństwo układów sterowania
- Prosty i szybki montaż na szynie DIN
- Kompatybilność z szerokim zakresem napięć i prądów
- Optymalizacja przestrzeni w rozdzielnicach dzięki wąskiej obudowie
- Wysoka odporność na przepięcia i trudne warunki środowiskowe
Optoizolator MIRO 6.2 6652500 to niezawodne rozwiązanie dla aplikacji wymagających skutecznej separacji galwanicznej oraz ochrony przed zakłóceniami, dedykowane profesjonalnym zastosowaniom przemysłowym i automatyce.
