Tranzystor 0.5 A
4...30 V DC
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 2 V |
| Napięcie wejściowe DC min. | 4 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy maks. | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 20 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 10 Hz |
| Częstotliwość łączeniowa omowa maks. | 7000 Hz |
| Napięcie łączeniowe DC min. | 4,5 V |
| Napięcie łączeniowe DC maks. | 44 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 63 mm |
| Szerokość | 11,8 mm |
| Głębokość | 56 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

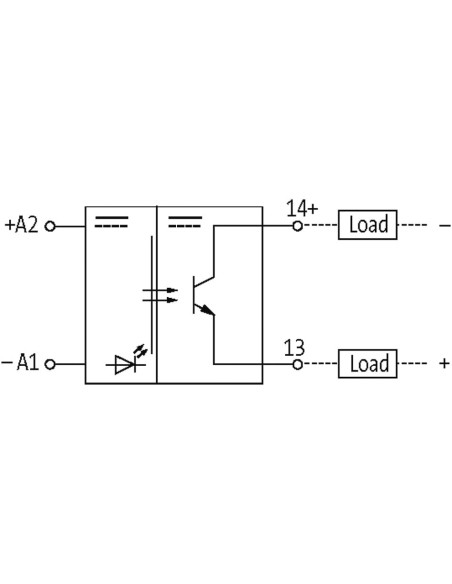

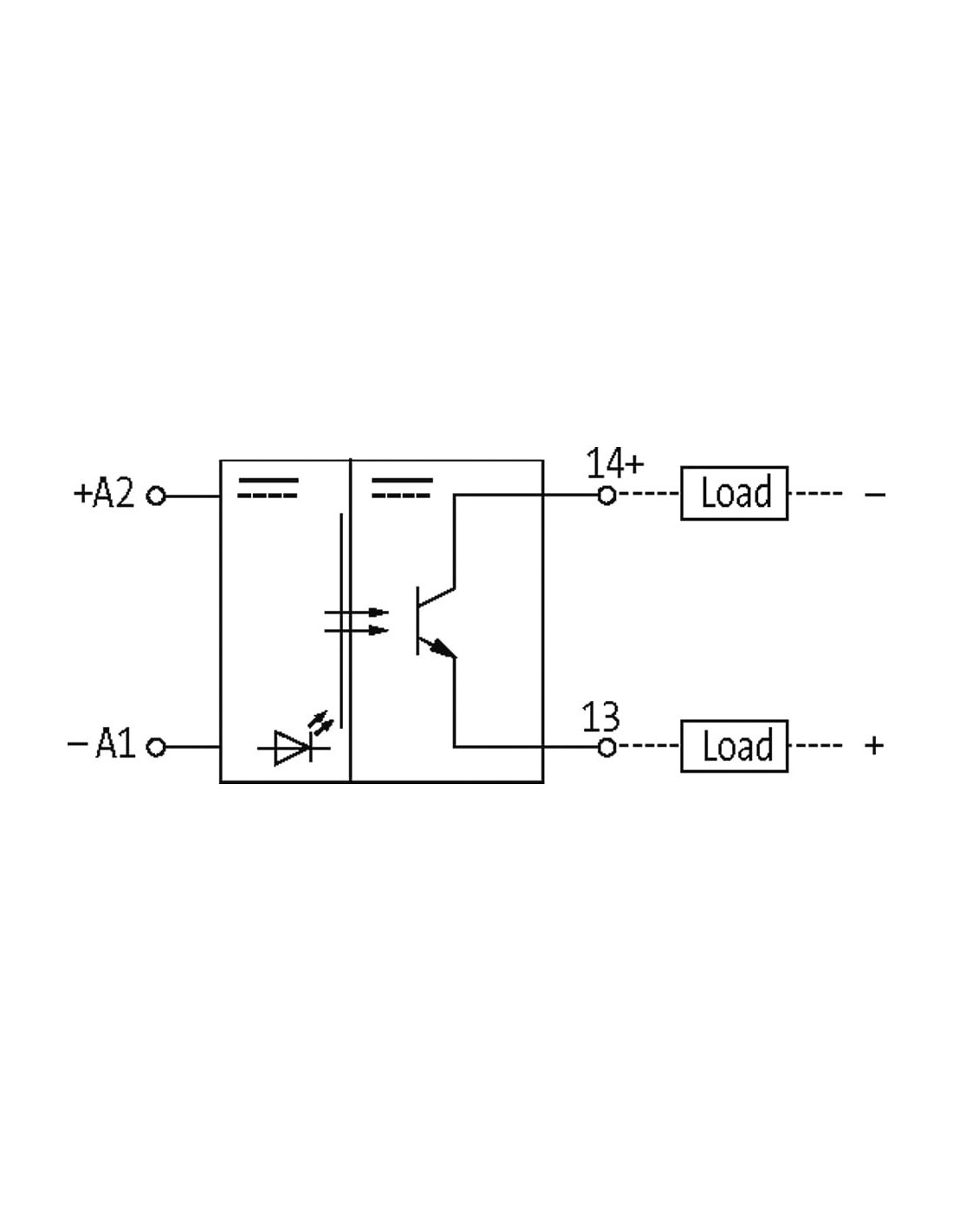

Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | - A 1 |
| PIN 2 | + A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | + 14 |
Optoizolator AMMS 10-1 – bezpieczeństwo i niezawodność izolacji sygnałów
Optoizolator AMMS 10-1 (kod produktu: 50010) to wysokiej jakości komponent przeznaczony do optycznej izolacji sygnałów elektrycznych pomiędzy obwodami automatyki przemysłowej. Zapewnia skuteczną separację galwaniczną między wejściem a wyjściem oraz chroni układy sterujące przed przepięciami i zakłóceniami elektromagnetycznymi.
Optoizolator – kluczowe zalety i możliwości zastosowania
Optoizolatory są niezastąpione wszędzie tam, gdzie wymagana jest ochrona sterownika PLC, falowników, programowalnych przekaźników lub innych urządzeń elektronicznych przed przepięciami, szumami i prądami upływu. Idealnie sprawdzają się w rozdzielnicach automatyki, systemach sterowania maszyn, liniach produkcyjnych oraz instalacjach BMS.
- Zwiększone bezpieczeństwo systemów sterowania – separacja galwaniczna do 3750 V.
- Ochrona przed zakłóceniami elektromagnetycznymi – stabilna praca nawet w trudnych warunkach przemysłowych.
- Uniwersalne wejście – szeroki zakres napięcia sterującego 4…30 V DC.
- Wysoka obciążalność wyjścia – do 0,5 A przy napięciu wyjściowym do 44 V DC.
- Minimalizacja ryzyka uszkodzenia sprzętu podłączonego do wyjścia.
Wskaźnik LED w kolorze czerwonym umożliwia łatwą diagnozę stanu pracy.
Budowa, montaż i trwałość – optoizolator na szynę DIN
Kompaktowa obudowa wykonana z trwałego, trudnopalnego tworzywa sztucznego (kolor czarny) umożliwia łatwy montaż na standardowej szynie DIN (TH35, G32 zgodnie z EN 60715). Zastosowanie zacisków śrubowych zapewnia szybkie i pewne podłączenie przewodów.
- Niewielkie wymiary (wysokość 63 mm, szerokość 11,8 mm, głębokość 56 mm) – optymalizacja miejsca w rozdzielnicy.
- Odporność na trudne warunki pracy – zakres temperatur pracy od -20°C do +60°C.
- Wytrzymałość i bezpieczeństwo eksploatacji – obudowa spełnia normy trudnopalności.
Typowe zastosowania optoizolatora AMMS 10-1
Optoizolator AMMS 10-1 jest często stosowany w:
- automatyce przemysłowej i sterowaniu maszynami,
- ochronie wejść sterowników PLC przed niepożądanymi sygnałami,
- systemach sygnałowych i kontrolnych,
- separacji stref wysokiego i niskiego napięcia w rozdzielnicach,
- układach pomiarowych, które wymagają izolacji galwanicznej.
Wybór optoizolatora AMMS 10-1 gwarantuje niezawodność, bezpieczeństwo oraz długotrwałą pracę instalacji automatyki i sterowania.
