Zaciski śrubowe
Wyjście multinapięciowe
Tranzystor 0.5 A
24...230 V AC/DC
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 12 V |
| Napięcie wejściowe AC maks. | 230 V |
| Napięcie wejściowe OFF AC min. | 0 V |
| Napięcie wejściowe OFF AC maks. | 5 V |
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 12 V |
| Napięcie wejściowe DC maks. | 230 V |
| Prąd wejściowy maks. | 5 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 15 ms |
| Opóźnienie włączania maks. | 5 ms |
| Prąd spoczynkowy OFF maks. | 0,02 mA |
| Częstotliwość łączeniowa maks. | 2,5 Hz |
| Napięcie łączeniowe AC min. | 10 V |
| Napięcie łączeniowe AC maks. | 230 V |
| Napięcie łączeniowe DC min. | 10 V |
| Napięcie łączeniowe DC maks. | 230 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia AC maks. | 2,6 V |
| Spadek napięcia DC maks. | 2,6 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

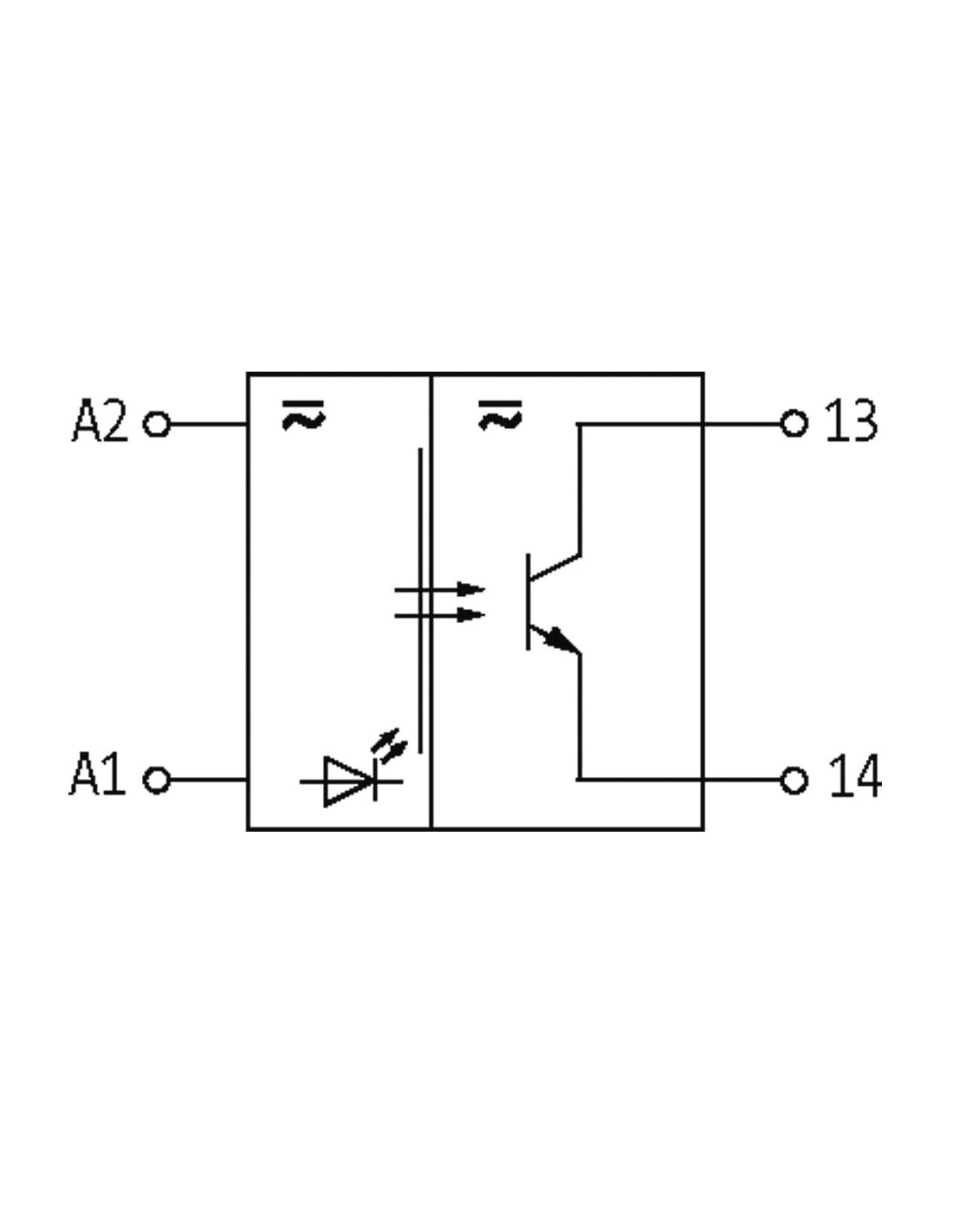

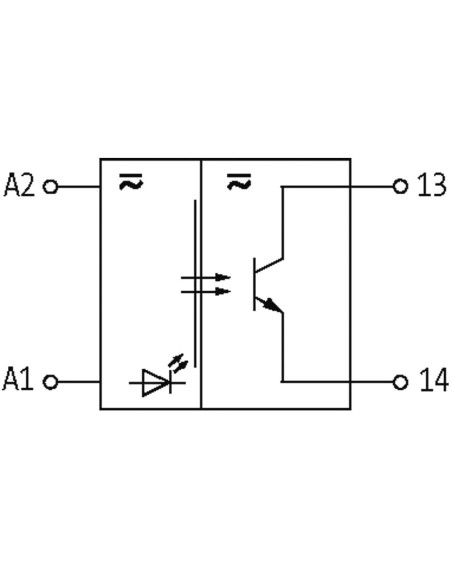

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

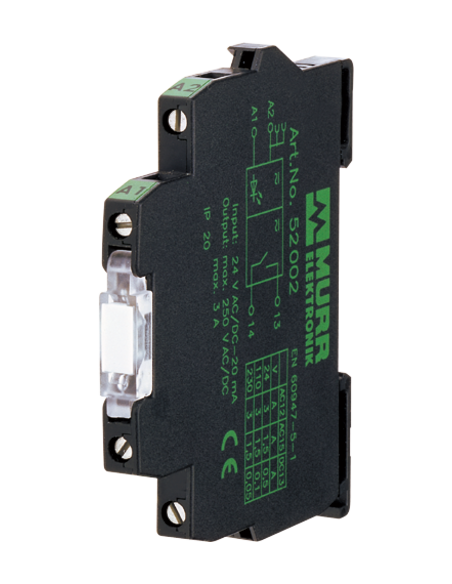

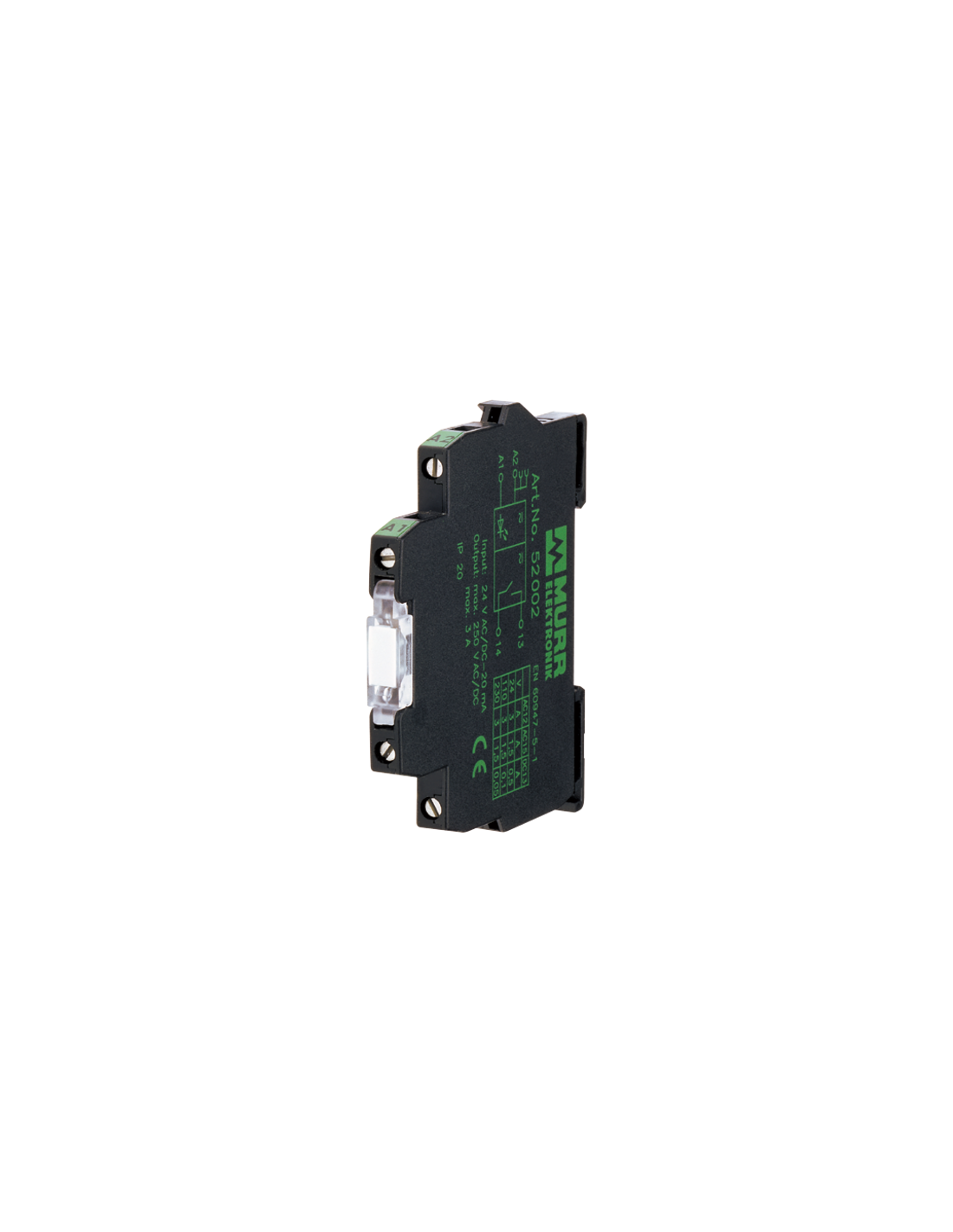

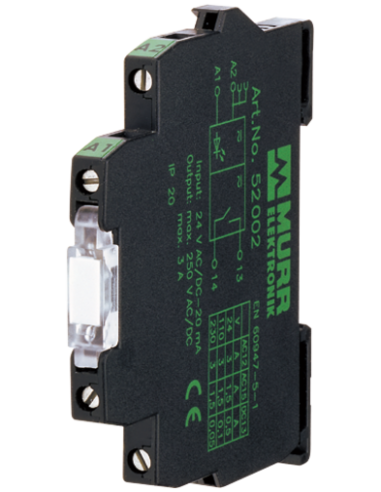

Optoizolator 52573 – optyczny przekaźnik separacyjny do zastosowań przemysłowych
Optoizolator 52573 to zaawansowany komponent elektroniczny, przeznaczony do skutecznej separacji galwanicznej sygnałów w systemach automatyki przemysłowej. Urządzenie cechuje się wysoką niezawodnością oraz szerokim zakresem napięć roboczych, co sprawia, że jest uniwersalnym rozwiązaniem w wielu aplikacjach.
Zalety i możliwości wykorzystania optoizolatora
Optoizolator ten został zaprojektowany z myślą o efektywnym oddzieleniu sygnałów wejściowych od wyjściowych, co znacząco zwiększa poziom bezpieczeństwa, chroni urządzenia sterujące przed przepięciami oraz zakłóceniami elektromagnetycznymi. Znajduje zastosowanie w rozbudowanych szafach sterowniczych, liniach produkcyjnych oraz systemach kontroli procesów.
- Bezpieczna separacja galwaniczna – chroni układy automatyki oraz sterowania przed zakłóceniami i uszkodzeniami spowodowanymi różnicą potencjałów.
- Szeroki zakres napięć wejściowych: 12–230 V AC/DC, co umożliwia pracę w różnych aplikacjach zasilających.
- Wysoka niezawodność – dzięki zastosowaniu wydajnych komponentów oraz certyfikatom jakościowym.
- Kompaktowa obudowa – szerokość jedynie 6,2 mm pozwala na montaż w ograniczonych przestrzeniach rozdzielni i szaf sterowniczych.
- Prosty montaż na szynie DIN (EN 60715) dzięki wygodnym zaciskom śrubowym.
Typowe zastosowania optoizolatora w automatyce
Optoizolator 52573 jest wykorzystywany w aplikacjach, gdzie konieczne jest odizolowanie sygnałów sterujących od obwodów wykonawczych. Doskonały wybór w systemach sterowania silnikami, sterownikach PLC, systemach bezpieczeństwa maszyn, a także wszędzie tam, gdzie wymagana jest pewność izolacji elektrycznej.
- Separacja sygnałów wejściowych z czujników i przełączników.
- Izolowanie sygnałów wyjściowych do przekaźników, zaworów oraz urządzeń wykonawczych.
- Ochrona urządzeń i sterowników PLC przed przepięciami i zakłóceniami.
- Automatyka przemysłowa, systemy bezpieczeństwa oraz zarządzania energią.
Konstrukcja i wygoda użytkowania

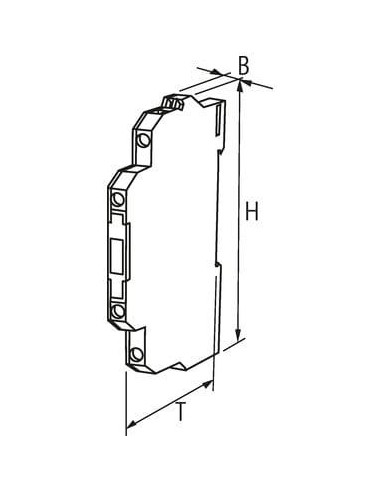

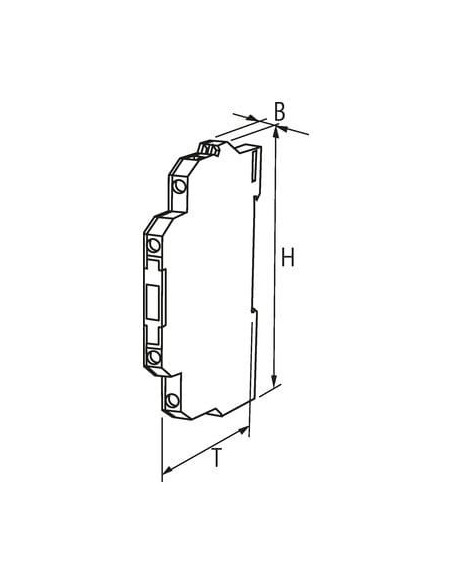

Kompaktowe wymiary (wysokość: 78 mm, szerokość: 6,2 mm, głębokość: 70 mm) oraz obudowa z trudnopalnego tworzywa sztucznego gwarantują łatwość montażu, nawet w najbardziej wymagających środowiskach przemysłowych. Wyraźna dioda LED umożliwia szybką diagnostykę stanu pracy urządzenia.
Połączenia realizowane są za pomocą pewnych i solidnych zacisków śrubowych SK, zapewniających trwałość oraz łatwość instalacji w układach automatyki i rozdzielnicach.
Podsumowanie – profesjonalna izolacja sygnałów w automatyce
Optoizolator 52573 umożliwia skuteczną i niezawodną separację sygnałów w szerokim zakresie napięć, zapewniając ochronę, zgodność z normami bezpieczeństwa oraz prostotę integracji w istniejących instalacjach przemysłowych. Stanowi optymalne rozwiązanie dla projektantów i integratorów systemów automatyki oraz wszystkich, którzy poszukują profesjonalnych rozwiązań z zakresu separacji galwanicznej.
