Triac 0.5 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 6,2 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 10 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 20 Hz |
| Napięcie łączeniowe AC min. | 24 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Prąd łączeniowy min. | 2 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia AC maks. | 1,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

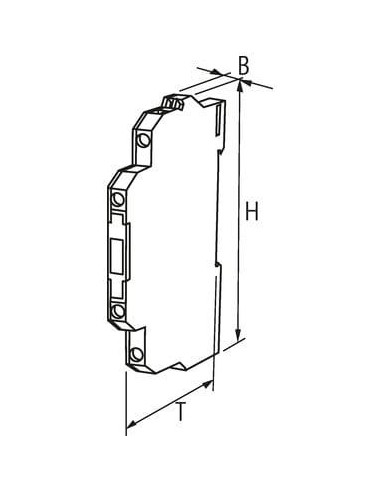

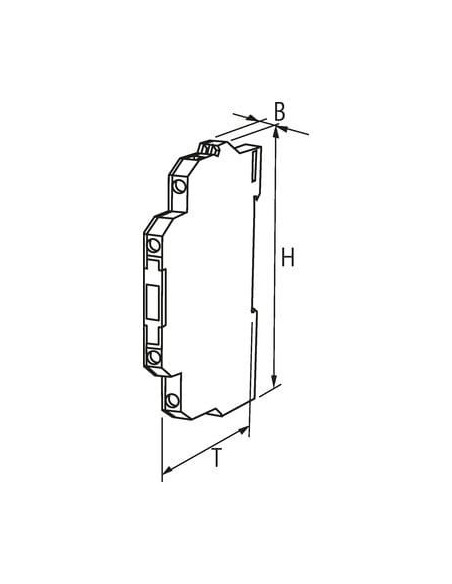

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

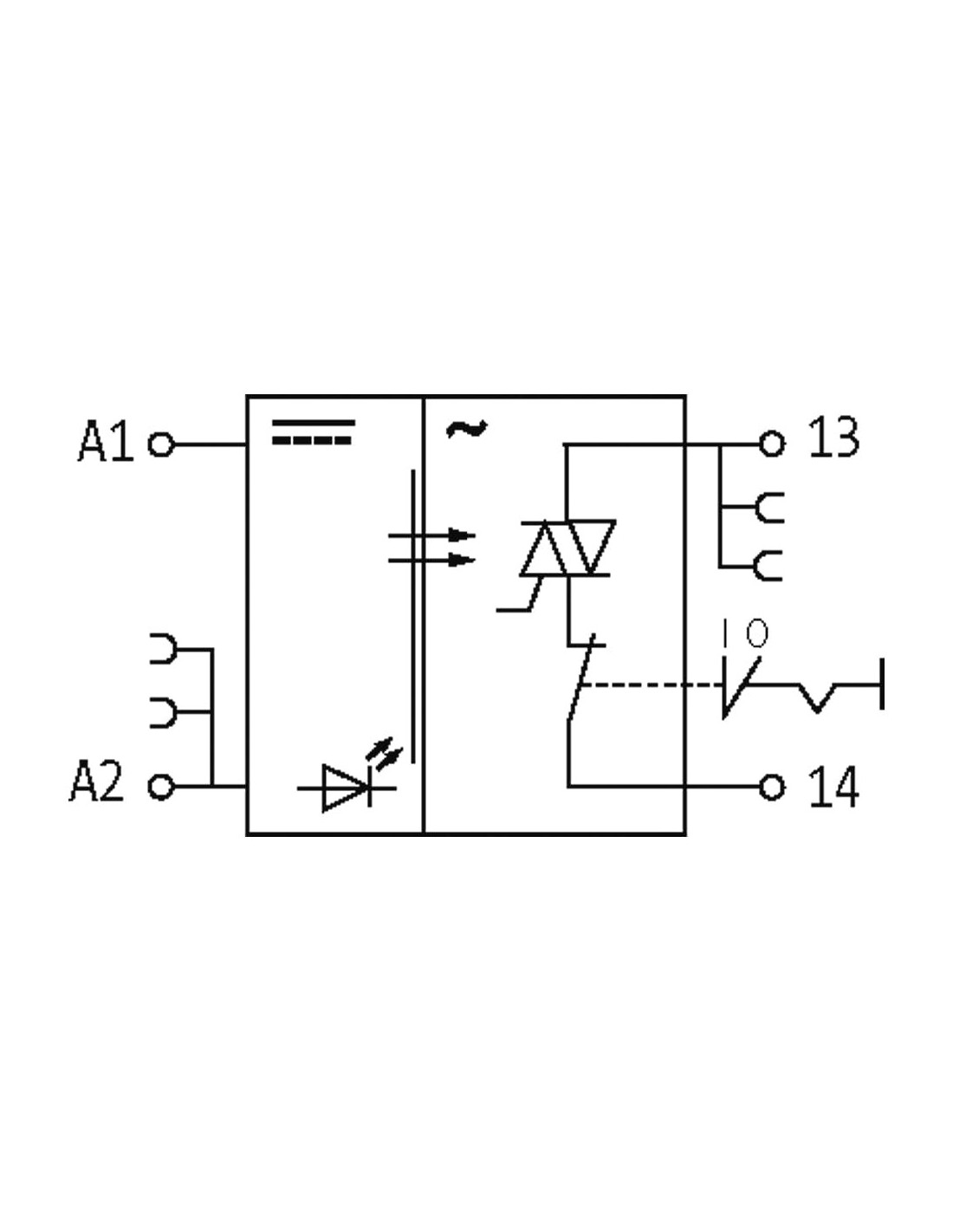

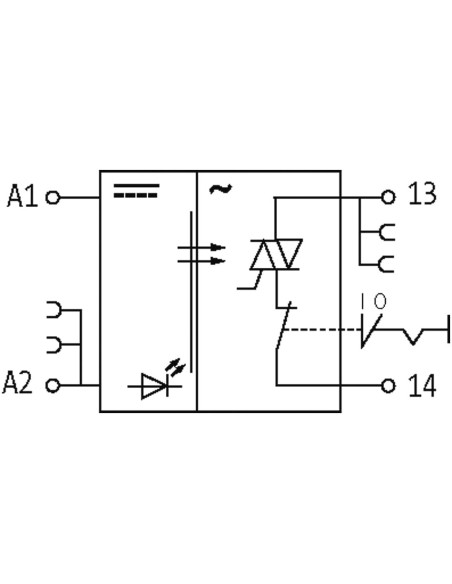

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

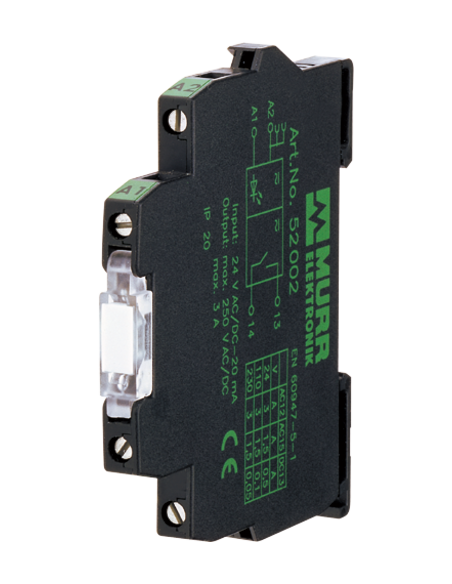

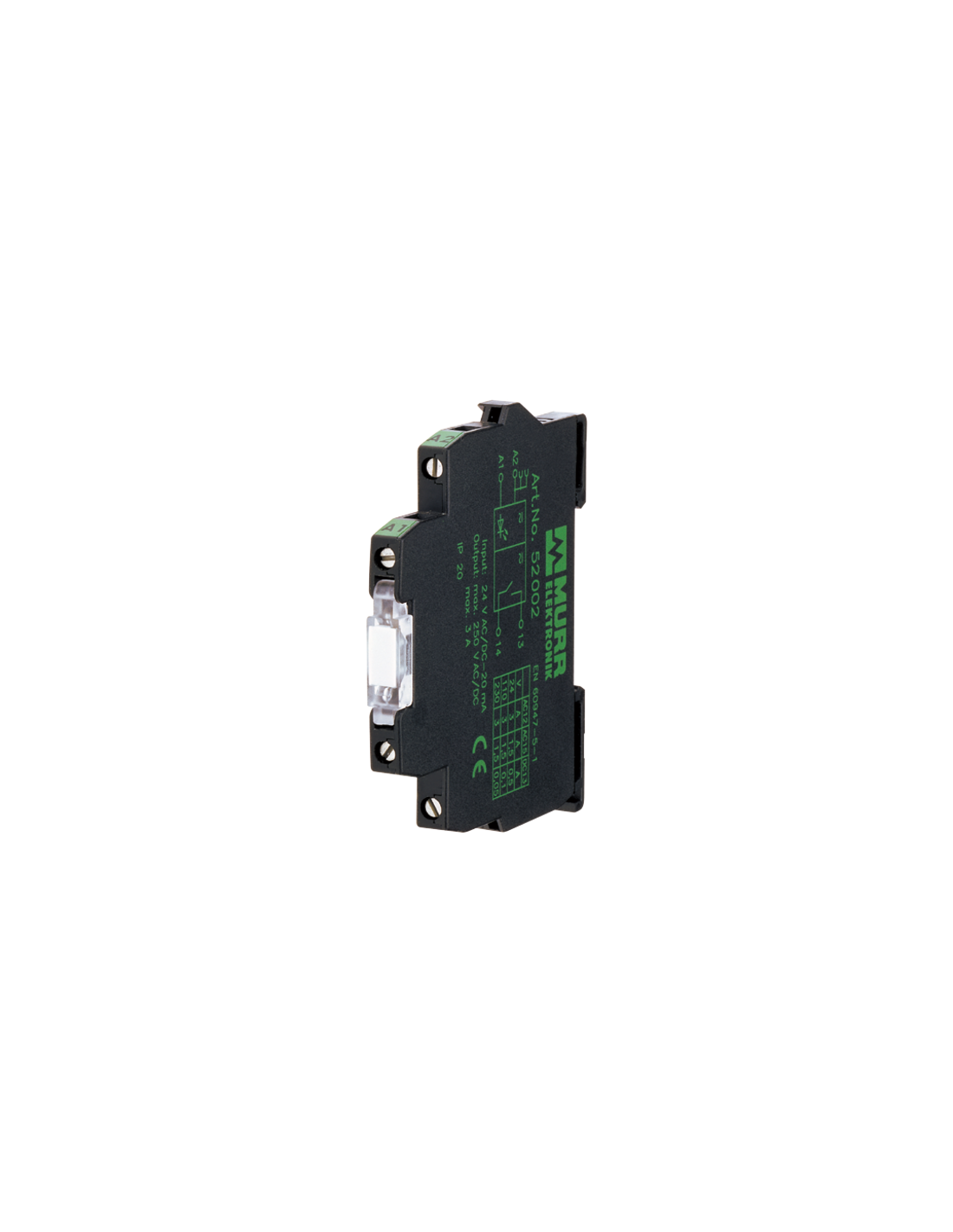

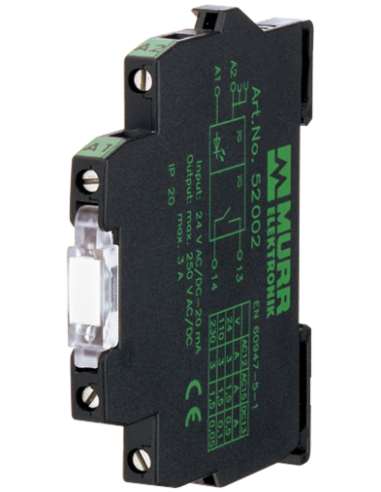

Optoizolator 52561 – Bezpieczne i Niezawodne Rozdzielanie Sygnałów Sterujących
Optoizolator 52561 to specjalistyczny element automatyki przemysłowej, przeznaczony do galwanicznej separacji sygnałów sterujących i obciążeniowych. Dzięki zastosowaniu triaka o maksymalnym prądzie 0,5 A i napięciu wejściowym 24 V DC, urządzenie zapewnia wysoki poziom bezpieczeństwa i niezawodności w układach elektrycznych. Wąska obudowa o szerokości 6,2 mm umożliwia kompaktowy montaż w rozdzielniach i szafach sterowniczych, minimalizując zajmowaną przestrzeń na szynie DIN (wg normy EN 60715).
Optoizolator Przemysłowy – Zastosowanie i Budowa
Optoizolatory tego typu są niezastąpione w galwanicznej separacji pomiędzy wejściami sterującymi a obwodami zasilającymi urządzenia o wyższym napięciu, chroniąc wrażliwe systemy sterowania PLC przed przepięciami i zakłóceniami.
- Typowy sposób montażu: szyna DIN (wg normy EN 60715)
- Maksymalny prąd przełączany na wyjściu: 0,5 A
- Napięcie wejściowe: od 10 V do 53 V DC
- Napięcie przełączane na wyjściu: od 24 V do 250 V AC
- Galwaniczna separacja sygnału wejściowego i wyjściowego
- Wskaźnik diodowy LED (kolor: żółty) – szybka diagnostyka pracy
- Odporność na impulsy napięciowe: 2,5 kV
Wytrzymała obudowa wykonana z trudnopalnego tworzywa sztucznego chroni przed skutkami zwarć i wyładowań, zapewniając bezpieczeństwo użytkowania w wymagających warunkach przemysłowych.
Typowe Zastosowania Optoizolatora 52561
Optoizolatory z wyjściem triakowym doskonale sprawdzają się w:
- Sterowaniu urządzeniami elektrycznymi zasilanymi prądem AC (np. lampy, grzałki, elektrozawory)
- Separacji galwanicznej w układach automatyki oraz sterowania maszynami
- Ochronie wejść sterowników PLC przed przepięciami i zakłóceniami EMC
- Zastosowaniach w przemyśle – linii produkcyjnych, automatyce budynków, szafach rozdzielczych
Wysoka częstotliwość przełączania oraz możliwość obsługi zarówno obciążeń indukcyjnych, jak i rezystancyjnych pozwala na elastyczne wdrażanie optoizolatora w różnorodnych aplikacjach automatyki.
Wygodny Montaż i Niezawodność w Każdym Środowisku
Kompaktowa konstrukcja, szerokość tylko 6,2 mm oraz zaciski śrubowe SK ułatwiają szybki montaż na szynie DIN oraz pewne mocowanie przewodów. Wysoka odporność na temperaturę roboczą, od -20°C do +60°C, umożliwia pracę w szerokim zakresie środowisk przemysłowych.
- Wymiary: wysokość 78 mm, szerokość 6,2 mm, głębokość 70 mm
- Solidna konstrukcja jest odporna na uszkodzenia mechaniczne
- Łatwa identyfikacja statusu pracy dzięki wskaźnikowi LED
Optoizolator 52561 gwarantuje bezpieczeństwo, niezawodność oraz prostotę wdrożenia w każdej nowoczesnej instalacji automatyki przemysłowej i budynkowej.
