Tranzystor 0.5 A
48 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 12 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 56 V |
| Prąd wejściowy DC | 6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 100 µs |
| Prąd spoczynkowy OFF maks. | 0,01 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 10 Hz |
| Częstotliwość łączeniowa omowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

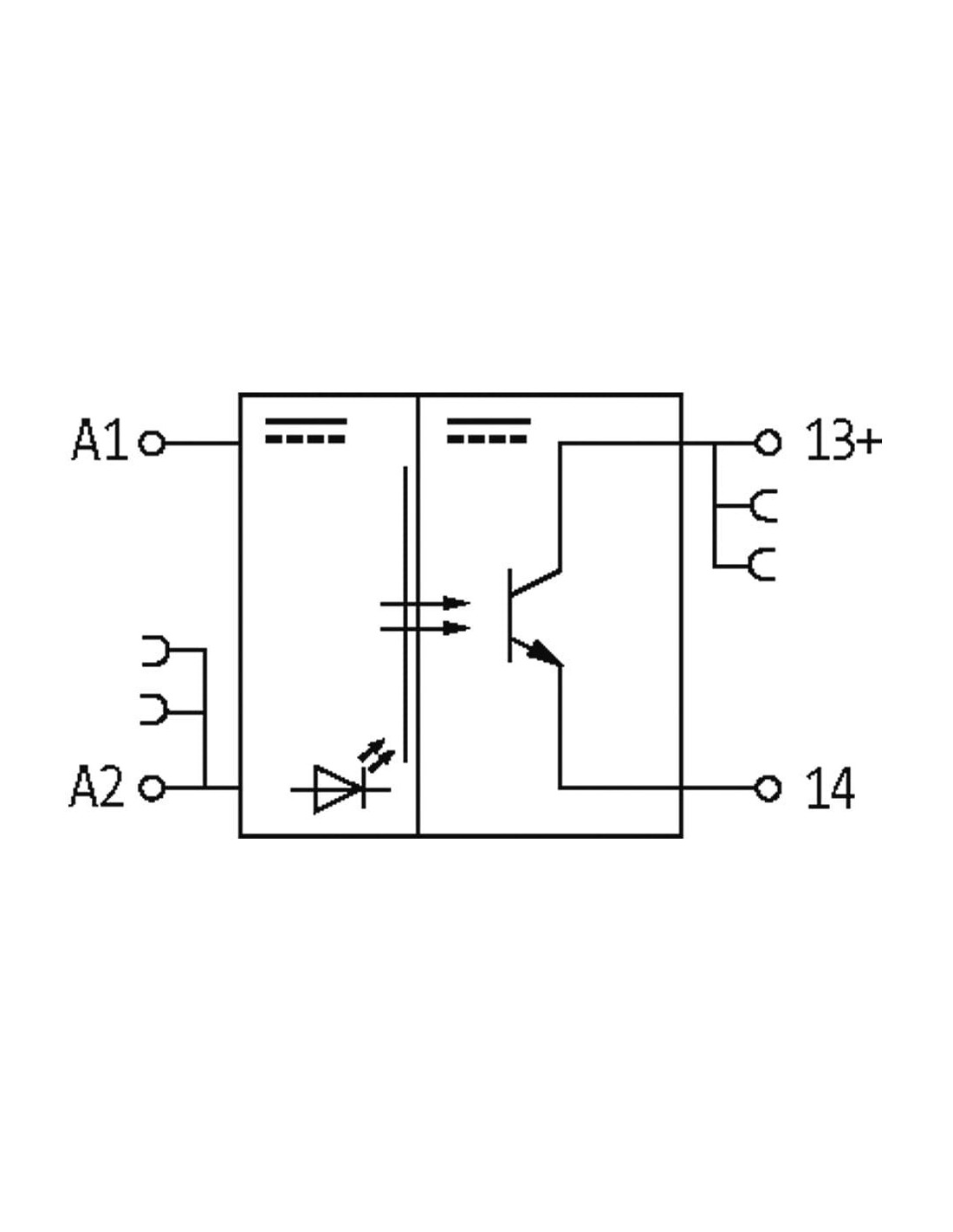

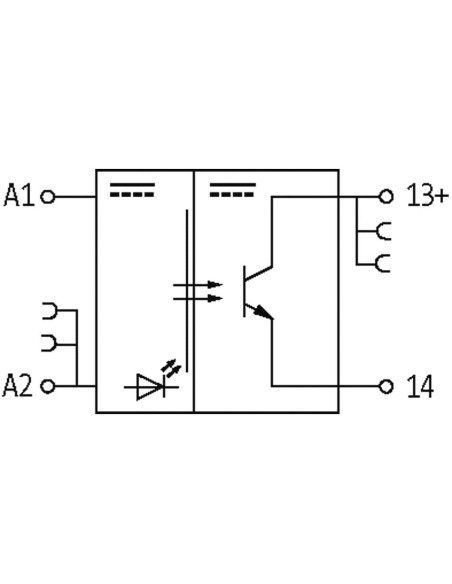

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Moduł optoizolatora MIRO TR 48VDC FK 6652505 – bezpieczeństwo i niezawodność w systemach automatyki
MIRO TR 48VDC FK Moduł optoizolatora o kodzie produktu 6652505 to zaawansowane rozwiązanie przeznaczone do izolacji galwanicznej sygnałów w aplikacjach przemysłowych oraz automatyzacji. Zastosowanie tranzystora o wydolności 0,5 A oraz obsługa napięć wejściowych i wyjściowych do 48 V DC sprawiają, że urządzenie wyróżnia się szerokim zakresem kompatybilności oraz gwarantuje wysokie bezpieczeństwo i ochronę wrażliwych układów elektronicznych.
Najważniejsze zalety produktu MIRO TR 48VDC FK
- Wysoki poziom izolacji galwanicznej – napięcie izolacji wynosi 3750 V, co chroni przed zakłóceniami i przepięciami.
- Kompaktowa obudowa – szerokość zaledwie 6,2 mm pozwala na oszczędność miejsca w rozdzielniach i szafach sterowniczych.
- Zaciski sprężynowe FK – ułatwiają szybki i bezpieczny montaż oraz zapewniają trwałe połączenie przewodów.
- Sygnalizacja LED – wbudowana dioda LED (żółta) informuje o stanie pracy modułu, umożliwiając błyskawiczną diagnozę.
- Odporność na trudne warunki eksploatacji – konstrukcja z trudnopalnego tworzywa sztucznego, odporna na temperatury od -20°C do +60°C.
- Możliwość montażu na standardowej szynie DIN (EN 60715) – wygodna i szybka integracja z istniejącymi instalacjami.
Zastosowania modułu optoizolatora 48VDC
Moduł optoizolatora 48VDC FK znajduje zastosowanie przede wszystkim w branży automatyki przemysłowej, gdzie konieczne jest skuteczne oddzielenie sygnałów sterujących od układów wykonawczych:
- Izolacja galwaniczna pomiędzy sterownikami PLC a elementami wykonawczymi (przekaźniki, elektrozawory, styczniki).
- Bezpieczne przesyłanie sygnałów sterujących w rozproszonych systemach automatyki.
- Ochrona układów pomiarowych przed przepięciami i zakłóceniami sieciowymi.
- Zastosowania w branżach: przemysł maszynowy, energetyka, instalacje budynkowe, systemy alarmowe oraz BMS.
Konstrukcja i integracja
MIRO TR 48VDC FK to urządzenie o zwartej, solidnej konstrukcji, zaprojektowane z myślą o łatwej integracji z różnorodnymi rozwiązaniami przemysłowymi. Do dyspozycji są zaciski sprężynowe, które umożliwiają szybkie podłączenie przewodów, a także czytelny schemat połączeń na obudowie oraz w dokumentacji. Moduł jest przeznaczony do montażu typu „snap-on” na typowej szynie DIN, co minimalizuje czas i koszty instalacji.
Podsumowanie – wybierz MIRO TR 48VDC FK dla profesjonalnej automatyki
Moduł optoizolatora MIRO TR 48VDC FK 6652505 to sprawdzone rozwiązanie wszędzie tam, gdzie niezawodność, bezpieczeństwo oraz efektywność przesyłu sygnałów mają kluczowe znaczenie. To idealny wybór dla nowoczesnych systemów sterowania, zarówno w przemyśle, jak i w zaawansowanych aplikacjach automatyki budynkowej.
