Dostępny
Tranzystor 0.2 A
24 V DC
ze zworką minusową
Podwójny zacisk w obwodzie wyjściowym
do szybkiego przełączania
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 35 V |
| Prąd wejściowe | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 14 µs |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 200 Hz |
| Częstotliwość łączeniowa omowa maks. | 20000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 0,2 A |
| Spadek napięcia DC maks. | 0,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 68 mm |
| Szerokość | 82 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + 14 |
| PIN 2 | 13 |

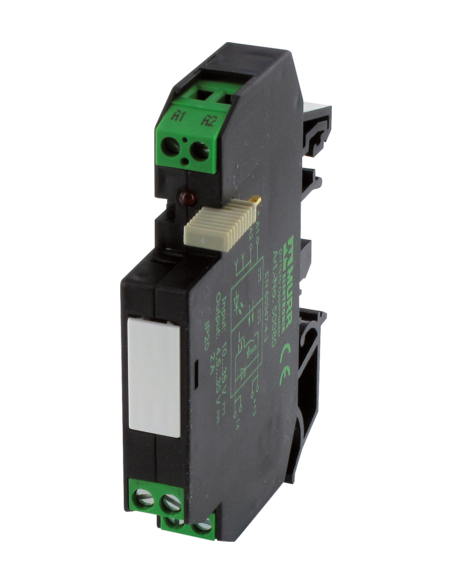

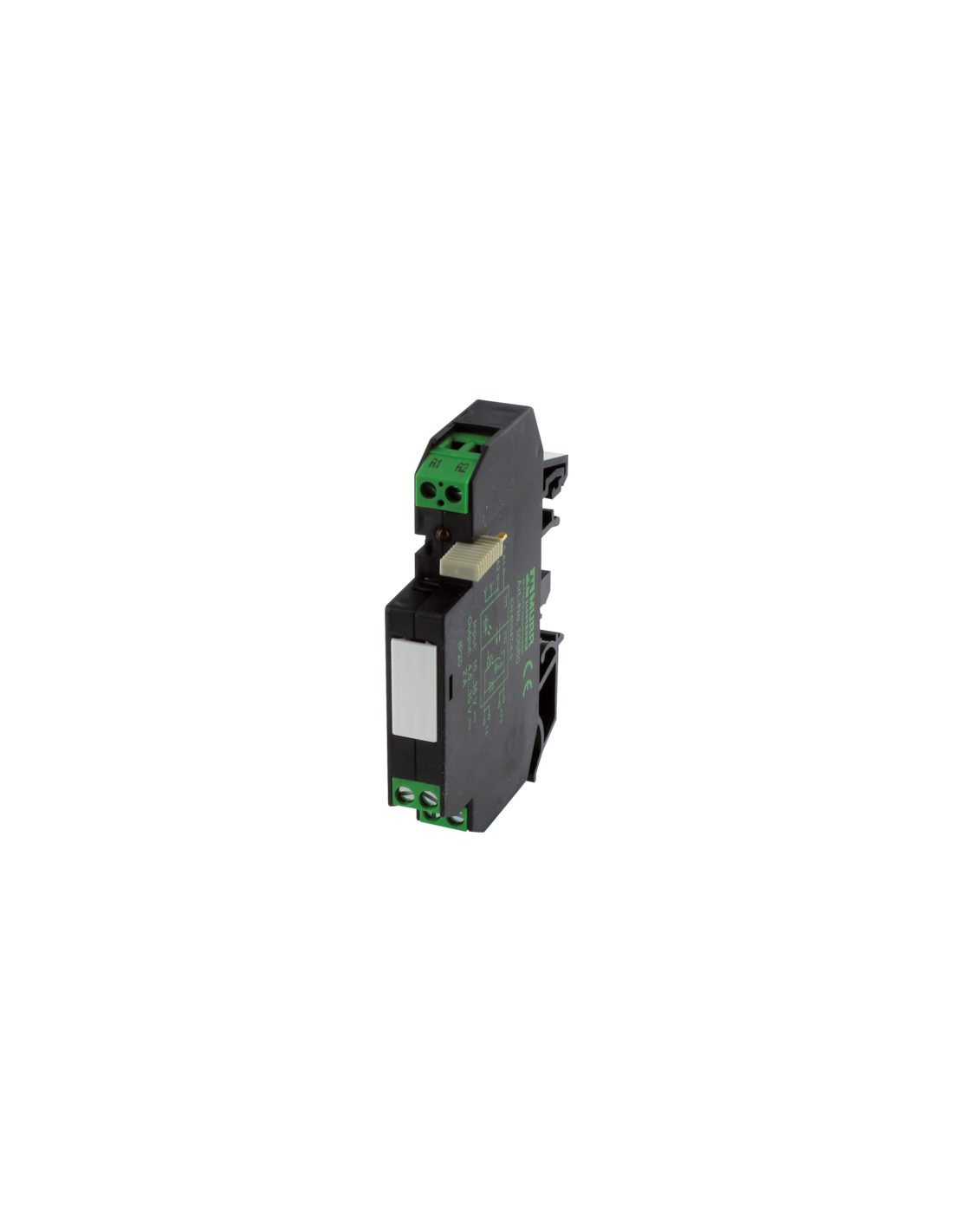

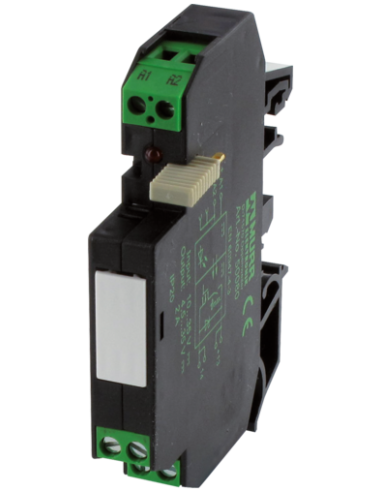

Optoizolator AMMDS 10-44/1 – skuteczna separacja galwaniczna dla automatyki przemysłowej
Optoizolator AMMDS 10-44/1 o kodzie produktu 50082 to profesjonalny moduł przeznaczony do niezawodnej separacji galwanicznej sygnałów w aplikacjach sterowniczych oraz automatyce przemysłowej. Dzięki szerokiemu zakresowi napięcia pracy oraz wysokiej częstotliwości przełączania, urządzenie idealnie sprawdza się wszędzie tam, gdzie wymagana jest izolacja sygnałów oraz ochrona urządzeń sterujących.
Zastosowanie optoizolatora w systemach sterowania i automatyzacji
Optoizolator AMMDS 10-44/1 znajduje zastosowanie w:
- systemach sterowania przemysłowego,
- automatyzacji procesów produkcyjnych,
- izolacji sygnałów wejściowych/wyjściowych w systemach PLC,
- ochronie wrażliwych kontrolerów przed przepięciami,
- układach sterowania silnikami oraz siłownikami.
Urządzenie umożliwia szybką reakcję układów sterujących nawet przy wysokich częstotliwościach, gwarantując przy tym bezpieczeństwo komponentów elektronicznych.
Najważniejsze zalety optoizolatora AMMDS 10-44/1
- Separacja galwaniczna – ochrona przed przepięciami oraz zakłóceniami w obwodach automatyki.
- Wysoka częstotliwość przełączania – do 20 000 Hz (obciążenie rezystancyjne), co umożliwia zastosowanie w dynamicznych aplikacjach.
- Kompaktowa obudowa – tylko 12 mm szerokości, idealna do montażu w szafach sterowniczych.
- Montaż na szynie DIN – wygodne osadzenie na szynach TH35 lub G32, zgodnie z normą EN 60715.
- Wskaźnik LED – czytelna sygnalizacja stanu pracy (kolor czerwony).
- Wysoka odporność na przepięcia do 2,5 kV – zapewnia bezpieczeństwo pracy urządzenia.
- Obudowa trudnopalna – gwarancja dodatkowego bezpieczeństwa w wymagającym środowisku przemysłowym.
- Zakres napięć roboczych – obsługuje napięcia wejściowe i wyjściowe od 5 do 35 V DC.
Budowa, montaż i opcje połączeń
Optoizolator wyposażony jest w wysokiej jakości zaciski śrubowe (typ SK), umożliwiające szybkie i pewne podłączenie przewodów.
- Podwójny zacisk wyjściowy – ułatwia prowadzenie wyjść sygnałowych do różnych odbiorników.
- Zworka minusowa – wszechstronne możliwości konfiguracji sygnałów wyjściowych.

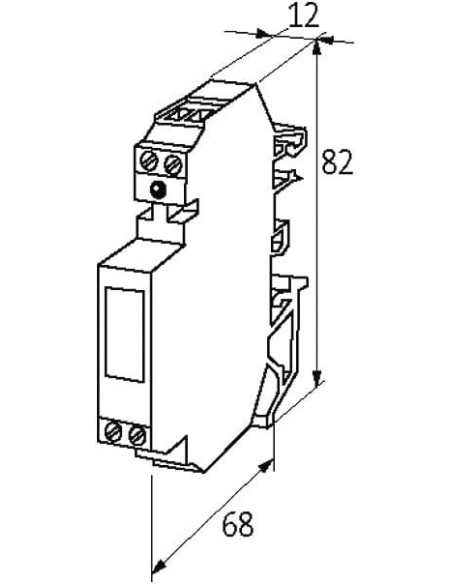

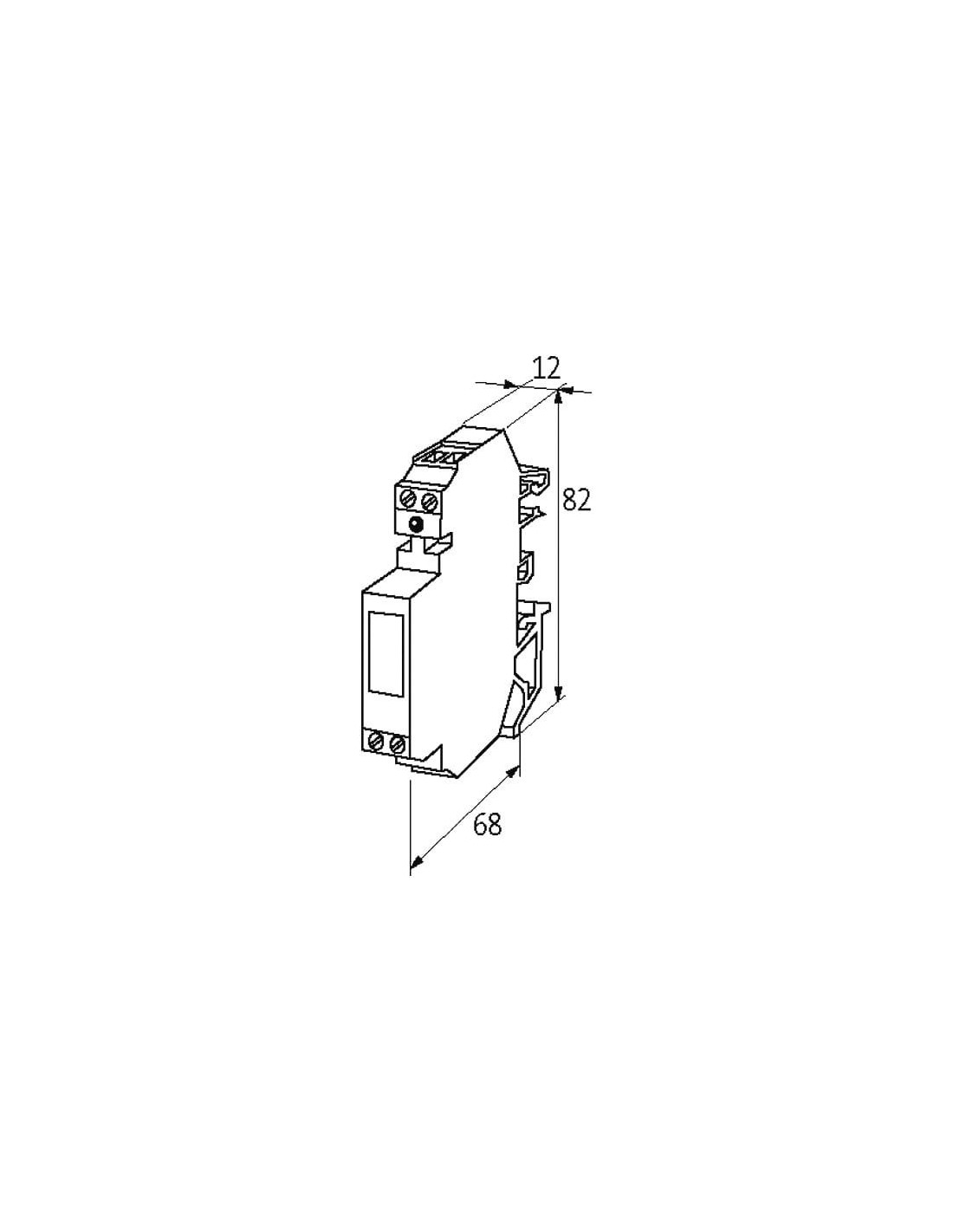

Wymiary modułu (82 mm x 68 mm x 12 mm) pozwalają na instalację nawet w ograniczonej przestrzeni szaf sterowniczych.

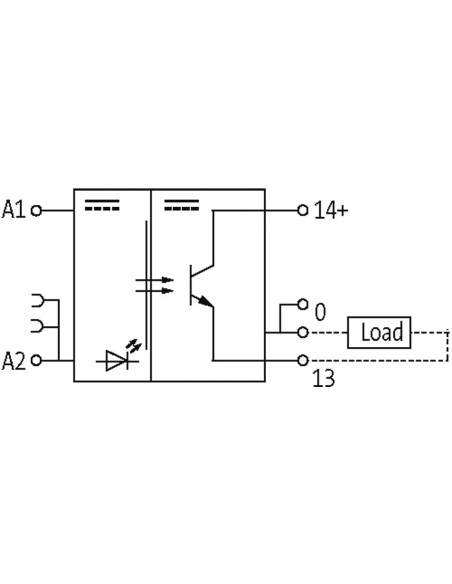

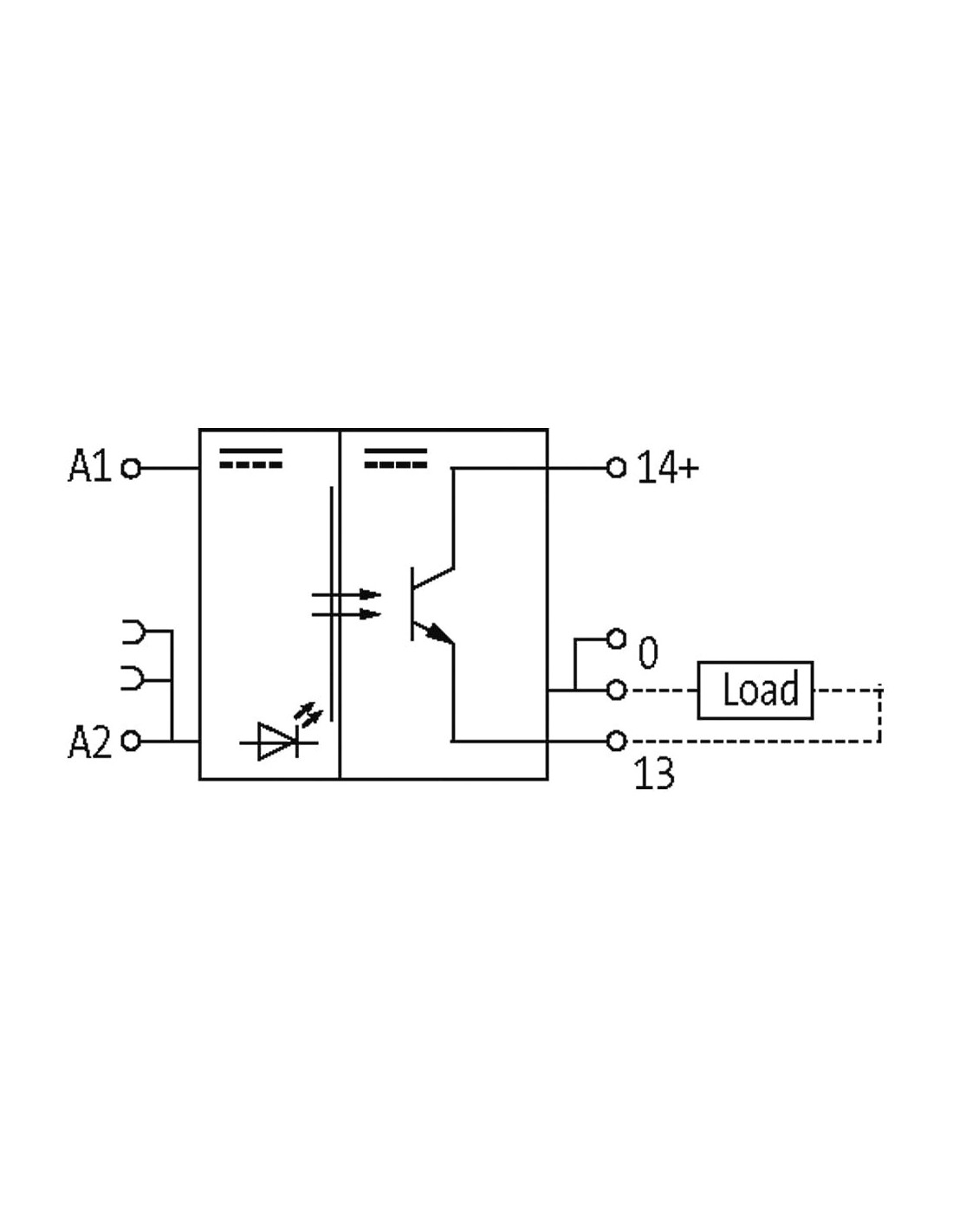

Standardowe schematy podłączenia
Dzięki czytelnemu schematowi połączeń oraz łatwemu oznaczeniu zacisków, instalacja i integracja optoizolatora z istniejącą infrastrukturą sterującą przebiega sprawnie i bezproblemowo.
Bezpieczeństwo i trwałość w automatyce
Optoizolator AMMDS 10-44/1 to solidne rozwiązanie zapewniające niezawodną separację galwaniczną sygnałów, zoptymalizowane do pracy w szerokim zakresie temperatur otoczenia (-20°C do +60°C). Zabezpiecza zarówno sterowniki PLC, jak i czujniki oraz elementy wykonawcze przed skutkami przepięć i zakłóceń elektrycznych.
Urządzenie sprawdza się w trudnych warunkach przemysłowych, zapewniając stabilność i bezpieczeństwo pracy układu sterowania.
