Tranzystor 2 A
24 V DC
odporny na zwarcie
Częstotliwość przełączania: max. 1 kHz
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 48 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| odporny na zwarcie | tak |
| Opóźnienie wyłączenia maks. | 120 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 10 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków

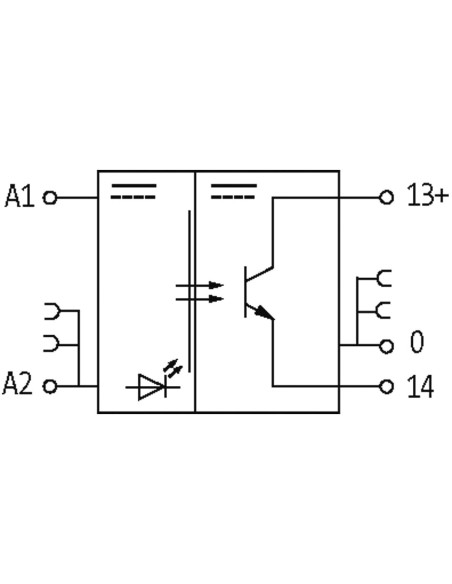

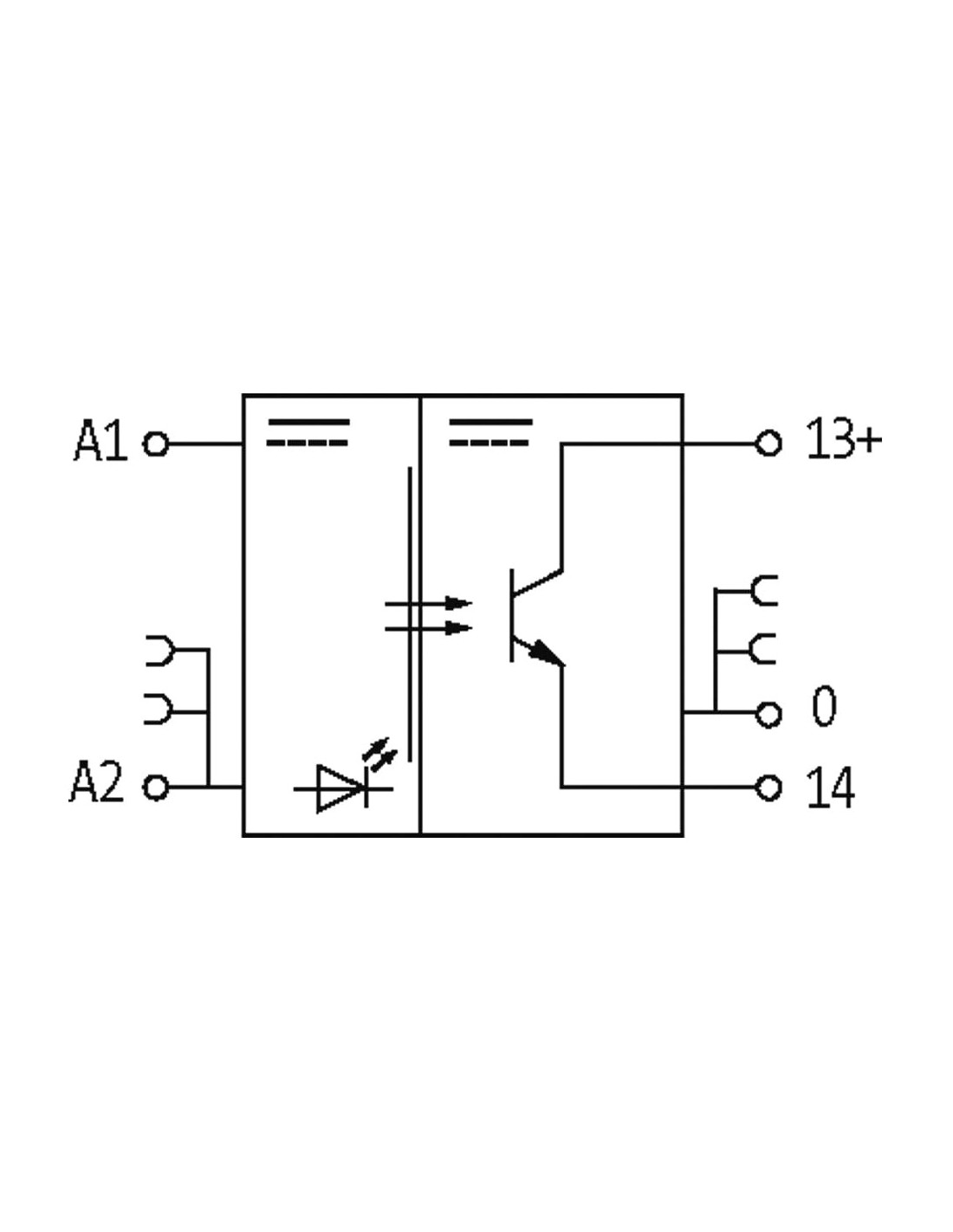

Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Moduł optoizolatora 24V DC MIRO TR 2A – profesjonalna separacja w przemysłowych aplikacjach automatyki
Moduł optoizolatora MIRO TR 24VDC FK5P 6652503 to wysokiej klasy komponent do rozbudowanych systemów automatyki przemysłowej. Urządzenie to zapewnia skuteczną optoizolację sygnałów, umożliwiając bezpieczne oddzielenie obwodów wejściowych od wyjściowych oraz gwarantując niezawodność działania instalacji i ochronę wrażliwych elementów sterujących.
Zastosowanie i funkcje – wszechstronność modułu optoizolatora MIRO TR 24VDC
Moduł ten znajduje zastosowanie w:
- Automatyce przemysłowej – separacja sygnałów pomiędzy różnymi sekcjami sterowania i wykonawczej
- Systemach bezpieczeństwa maszyn – ochrona przed przepięciami i zwarciami
- Budowie rozdzielnic i szaf sterowniczych – integracja wielokanałowych układów sterowania
- Modernizacji instalacji – łatwa implementacja w istniejących systemach dzięki kompaktowym wymiarom
Optoizolacja to kluczowa technologia minimalizująca ryzyko przenikania zakłóceń elektromagnetycznych oraz uszkodzeń spowodowanych różnicą potencjałów między urządzeniami. Zapewnia bezpieczną separację galwaniczną przy szybkim czasie przełączeń.
Najważniejsze zalety modułu MIRO TR 24VDC FK5P
- Odporność na zwarcia – gwarancja nieprzerwanej pracy i ochrony obwodów
- Szybka reakcja – maksymalna częstotliwość przełączania do 1 kHz
- Wysoka izolacja galwaniczna – napięcie izolacji 3750 V
- Wytrzymała i trudnopalna obudowa z tworzywa sztucznego – bezpieczeństwo w wymagających warunkach przemysłowych
- Zaciski sprężynowe – szybki i bezpieczny montaż przewodów
- Kompaktowe wymiary – umożliwiające instalację nawet w ograniczonych przestrzeniach rozdzielnic (wysokość: 91 mm, szerokość: 6,2 mm, głębokość: 70 mm)
- Wskaźnik LED – wizualizacja stanu pracy (żółta dioda LED)
- Wysoka odporność na trudne warunki środowiskowe – zakres temperatur pracy od -20°C do +60°C
Typowe zastosowania modułu optoizolatora MIRO TR
Moduł optoizolatora MIRO TR 24VDC FK5P jest idealny do rozdzielnic automatyki, linii produkcyjnych, systemów sterowania maszyn, instalacji alarmowych, systemów transportu oraz wielu innych miejsc, gdzie kluczowe jest zachowanie integralności sygnałów oraz ochrona przed przepięciami i zakłóceniami.
Dzięki łatwości montażu na szynie DIN (EN 60715) oraz niezawodności pracy sprawdza się zarówno w nowych, jak i w modernizowanych instalacjach przemysłowych, tworząc skuteczną barierę ochronną dla systemów sterowania i zasilania.
