Tranzystor 0.2 A
24 V DC
Prąd sterowniczy 0.1 mA (5 V DC)
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 2 V |
| Napięcie wejściowe DC min. | 15 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC maks. | 16 mA |
| Prąd sterowniczy | 0,1 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 18 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 20000 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

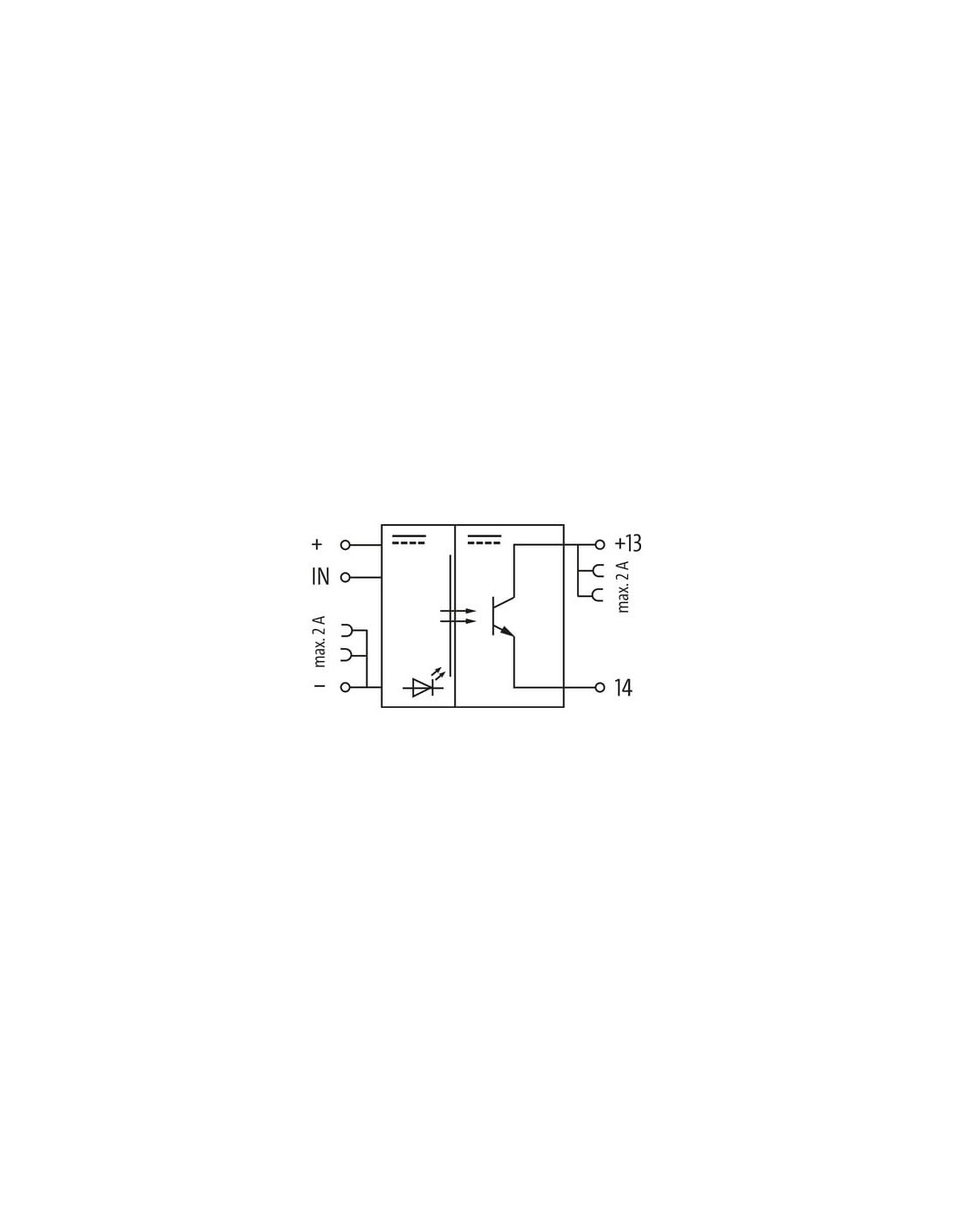

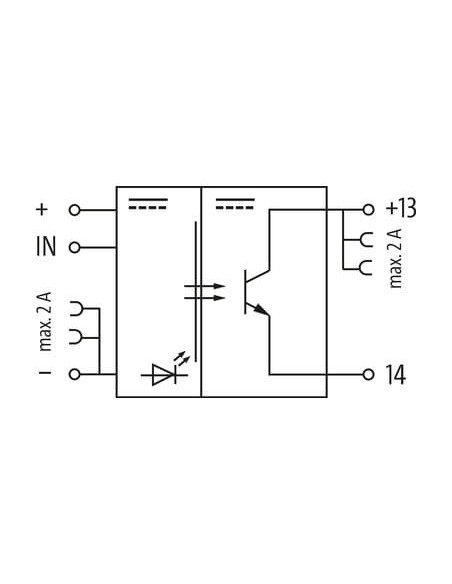

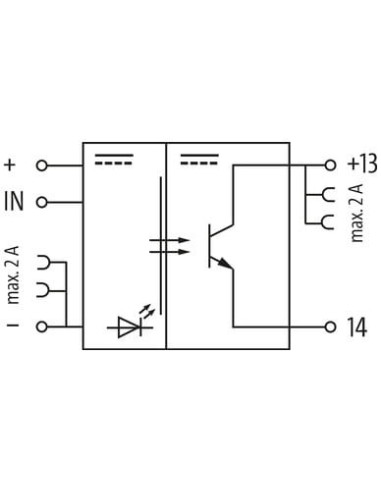

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | - |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | + |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | In |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |

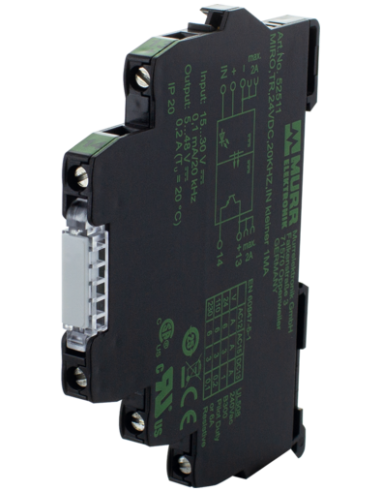

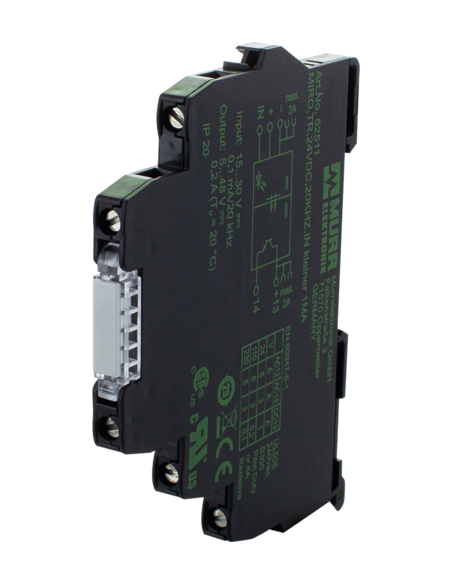

Optoizolator MIRO 52511 – skuteczna izolacja galwaniczna i niezawodność sterowania
Optoizolator MIRO o kodzie produktu 52511 to rozwiązanie przeznaczone do separacji sygnałów elektrycznych, umożliwiające bezpieczne przesyłanie sygnałów sterujących między różnymi układami automatyki. Produkt gwarantuje wysoki poziom bezpieczeństwa i ochrony zarówno dla urządzeń, jak i operatorów, dzięki skutecznej izolacji galwanicznej o napięciu znamionowym wynoszącym 3750 V.
Zastosowania optoizolatora MIRO – elastyczność w systemach automatyki
Optoizolator MIRO sprawdzi się wszędzie tam, gdzie wymagana jest separacja sygnałów wejściowych i wyjściowych. Typowe obszary zastosowań to:
- Systemy automatyki przemysłowej
- Sterowniki PLC
- Układy zabezpieczeń maszyn i urządzeń
- Panele operatorskie oraz interfejsy HMI
- Aplikacje wymagające ochrony przed przepięciami i zakłóceniami elektromagnetycznymi
Główne zalety optoizolatora MIRO 52511
Do najważniejszych korzyści płynących z wyboru tego produktu należą:
- Skuteczna separacja galwaniczna między wejściem a wyjściem
- Szeroki zakres napięcia wejściowego: od 15 do 30 V DC
- Obsługa napięć wyjściowych do 48 V DC oraz obciążeń do 0,2 A
- Bardzo krótki czas przełączania: maksymalnie 18 µs, umożliwiający obsługę szybkich sygnałów
- Wskaźnik stanu LED (kolor żółty) ułatwiający diagnostykę
- Kompaktowe wymiary: szerokość zaledwie 6,2 mm, idealne do szaf sterowniczych o ograniczonej przestrzeni
- Obudowa trudnopalna z wytrzymałego tworzywa sztucznego, gwarantująca bezpieczeństwo użytkowania
- Łatwy montaż na standardowej szynie DIN (EN 60715)
- Zaciski śrubowe zapewniające pewne i szybkie podłączenie przewodów
Optoizolator MIRO – bezpieczeństwo i ochrona w każdej instalacji
Urządzenie chroni wrażliwe komponenty automatyki przed niepożądanymi skutkami przepięć oraz zapewnia prawidłowe działanie nawet w trudnym środowisku przemysłowym. Zakres temperatury pracy od -20°C do +60°C pozwala na uniwersalne wykorzystanie w szerokim spektrum aplikacji.
Kompaktowy optoizolator MIRO 52511 to sprawdzony wybór do realizacji bezpiecznych połączeń i ochrony urządzeń w nowoczesnych systemach sterowania i automatyki.
