Tranzystor 6 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 5 ms |
| Opóźnienie włączania maks. | 2 ms |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 0,1 Hz |
| Częstotliwość łączeniowa omowa maks. | 1 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 6 A |
| Spadek napięcia DC maks. | 0,1 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | + A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | - A 2 |
Optoizolator MIRO WE:53VDC - WY:48VDC/6A 6652519 – bezpieczeństwo i niezawodność separacji sygnałów
Optoizolator MIRO WE:53VDC - WY:48VDC/6A (kod produktu: 6652519) to zaawansowany moduł stosowany w automatyce przemysłowej, montowany na szynie DIN (zgodny z EN 60715). Umożliwia skuteczną separację galwaniczną wejścia od wyjścia, gwarantując ochronę urządzeń oraz zwiększając niezawodność układów sterujących. Dzięki izolacji do 2750 V oraz wydajności prądowej do 6 A, znajduje zastosowanie w wielu wymagających środowiskach przemysłowych.
Typowe zastosowania optoizolatorów w automatyce przemysłowej
Optoizolatory takie jak MIRO 6652519 są powszechnie wykorzystywane do:
- Separacji galwanicznej układów sterowania i wykonawczych, eliminując przepięcia i zakłócenia elektryczne.
- Pośredniczenia pomiędzy różnymi poziomami napięć w automatyce maszyn i linii produkcyjnych.
- Ochrony wejść sterowników PLC i innych wrażliwych urządzeń przed przepięciami.
- Bezpiecznego sterowania obciążeniami indukcyjnymi i rezystancyjnymi do wartości 6 A przy napięciu do 48 V DC.
Najważniejsze cechy i zalety produktu MIRO WE:53VDC - WY:48VDC/6A
- Szeroki zakres napięcia wejściowego: możliwość pracy dla sygnałów sterujących od 10 V do 53 V DC.
- Wysokie napięcie izolacji: aż 2750 V zapewnia skuteczną ochronę urządzeń i operatorów.
- Mała szerokość obudowy (6,2 mm): pozwala na oszczędność miejsca w szafkach sterowniczych.
- Zaciski sprężynowe FK: gwarantują szybkie i trwałe połączenie przewodów bez konieczności lutowania.
- Odporność na wysokie prądy: maksymalny prąd wyjściowy do 6 A pozwala na sterowanie wieloma rodzajami odbiorników.
- Krótki czas przełączania: opóźnienie załączenia do 2 ms oraz wyłączenia do 5 ms umożliwia precyzyjną pracę w układach wymagających szybkich reakcji.
- Wskaźnik LED: wbudowana dioda LED wizualizuje stan pracy urządzenia, ułatwiając diagnostykę.
- Obudowa z tworzywa trudnopalnego: podwyższa poziom bezpieczeństwa w przypadku awarii.
- Szeroki zakres temperatury pracy: od -20°C do +60°C umożliwia instalację w różnych warunkach środowiskowych.
Możliwości montażu i budowa optoizolatora

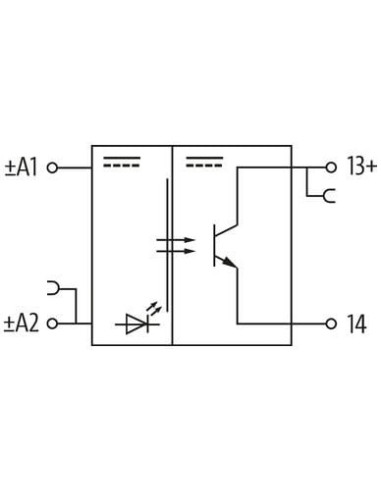

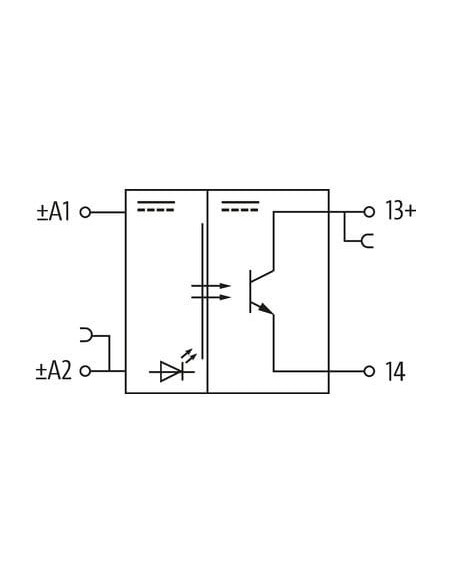

Kompaktowa obudowa, wykonana z wytrzymałego tworzywa sztucznego w kolorze czarnym, została zaprojektowana z myślą o montażu na standardowej szynie DIN. Moduł wyposażony jest w cztery punkty przyłączeniowe – dwa wejściowe (+A1 / -A2) i dwa wyjściowe (13+, 14), oznaczone i dostosowane do użycia z zaciskami sprężynowymi.
Gdzie sprawdzi się optoizolator MIRO 6652519?
- Systemy HVAC i BMS do separacji sygnałów sterujących.
- Linie produkcyjne – integracja i ochrona sterowników od urządzeń wykonawczych.
- Automatyka budynkowa, maszyny przemysłowe – wszędzie tam, gdzie wymagana jest separacja galwaniczna i szybka, niezawodna reakcja układów sterowania.
- Panele sterownicze – optymalne rozwiązanie dla oszczędności miejsca dzięki niewielkiej szerokości.
Optoizolator MIRO WE:53VDC - WY:48VDC/6A to niezawodne rozwiązanie, które umożliwia zabezpieczenie oraz zwiększenie niezawodności układów automatyki oraz elektroniki przemysłowej.
