Tranzystor 2 A
24 V DC
odporny na zwarcie
Częstotliwość przełączania: max. 1 kHz
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 48 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| odporny na zwarcie | tak |
| Opóźnienie wyłączenia maks. | 120 µs |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 10 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 71 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

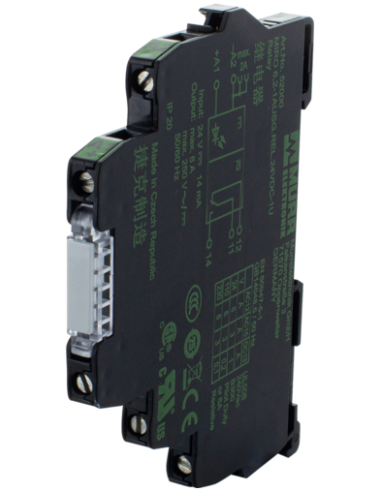

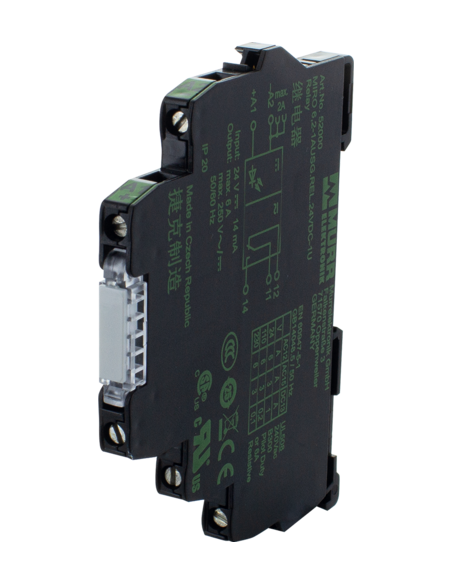

Optoizolator MIRO 48VDC/35VDC 2A – profesjonalna separacja galwaniczna w automatyce
Optoizolator MIRO, WE: 48VDC - WY: 35VDC/2A (kod produktu: 52503) to nowoczesny moduł przeznaczony do separacji sygnałów elektrycznych w układach automatyki przemysłowej. Produkt znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest galwaniczna separacja obwodów, ochrona układów sterujących przed przepięciami, szumami oraz zakłóceniami elektromagnetycznymi. Dzięki wysokiej odporności na zwarcia oraz szybkiemu czasowi przełączania, idealnie sprawdzi się w rozbudowanych instalacjach oraz aplikacjach o podwyższonych wymaganiach bezpieczeństwa.
Kluczowe zalety optoizolatora MIRO 52503
- Separacja galwaniczna wejścia i wyjścia – zapewnia pełną ochronę oraz stabilność sygnału przesyłanego między różnymi częściami systemu sterowania.
- Wytrzymałość na zwarcia – wyjście optoizolatora jest odporne na zwarcia, co zwiększa bezpieczeństwo i niezawodność urządzenia.
- Wysoka częstotliwość przełączania do 1 kHz – optoizolator sprawdzi się w aplikacjach wymagających szybkiej reakcji sygnału.
- Kompaktowa obudowa – szerokość zaledwie 6,2 mm oraz możliwość montażu na szynie DIN (EN 60715) pozwalają na łatwą integrację nawet w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
- Proste połączenia elektryczne – zaciski śrubowe gwarantują szybki i trwały montaż przewodów sygnałowych.
- Wskaźnik LED – wbudowana dioda LED informuje o stanie pracy urządzenia.
- Odporność na wysokie napięcia izolacji – znamionowe napięcie izolacji wynosi aż 3750 V, co stanowi doskonałą ochronę układu.
- Zakres temperatur pracy od -20°C do +60°C – urządzenie dostosowane do pracy w różnych warunkach przemysłowych.
Typowe zastosowania optoizolatora 48VDC/35VDC 2A
Optoizolator MIRO to komponent niezbędny w nowoczesnych systemach automatyki. Znajduje zastosowanie m.in. w:
- Separacji sygnałów w układach sterowania PLC
- Ochronie wejść mikrokontrolerów przed przepięciami
- Sygnalizacji i transmisji sygnałów cyfrowych w przemysłowych instalacjach
- Integracji różnych poziomów napięć w systemach zasilania i sterowania
- Systemach bezpieczeństwa maszyn
Trwałość i bezpieczeństwo użytkowania
Konstrukcja urządzenia oparta jest na wysokiej klasy trudnopalnym materiale obudowy, który zapewnia odporność mechaniczną oraz bezpieczeństwo w razie awarii. Kompaktowe wymiary (wysokość 91 mm, szerokość 6,2 mm, głębokość 71 mm) oraz możliwość szybkiego montażu na szynie DIN sprawiają, że optoizolator MIRO 52503 jest idealnym rozwiązaniem zarówno dla nowych instalacji, jak i dla modernizacji systemów już istniejących.
Podłączenie i montaż optoizolatora

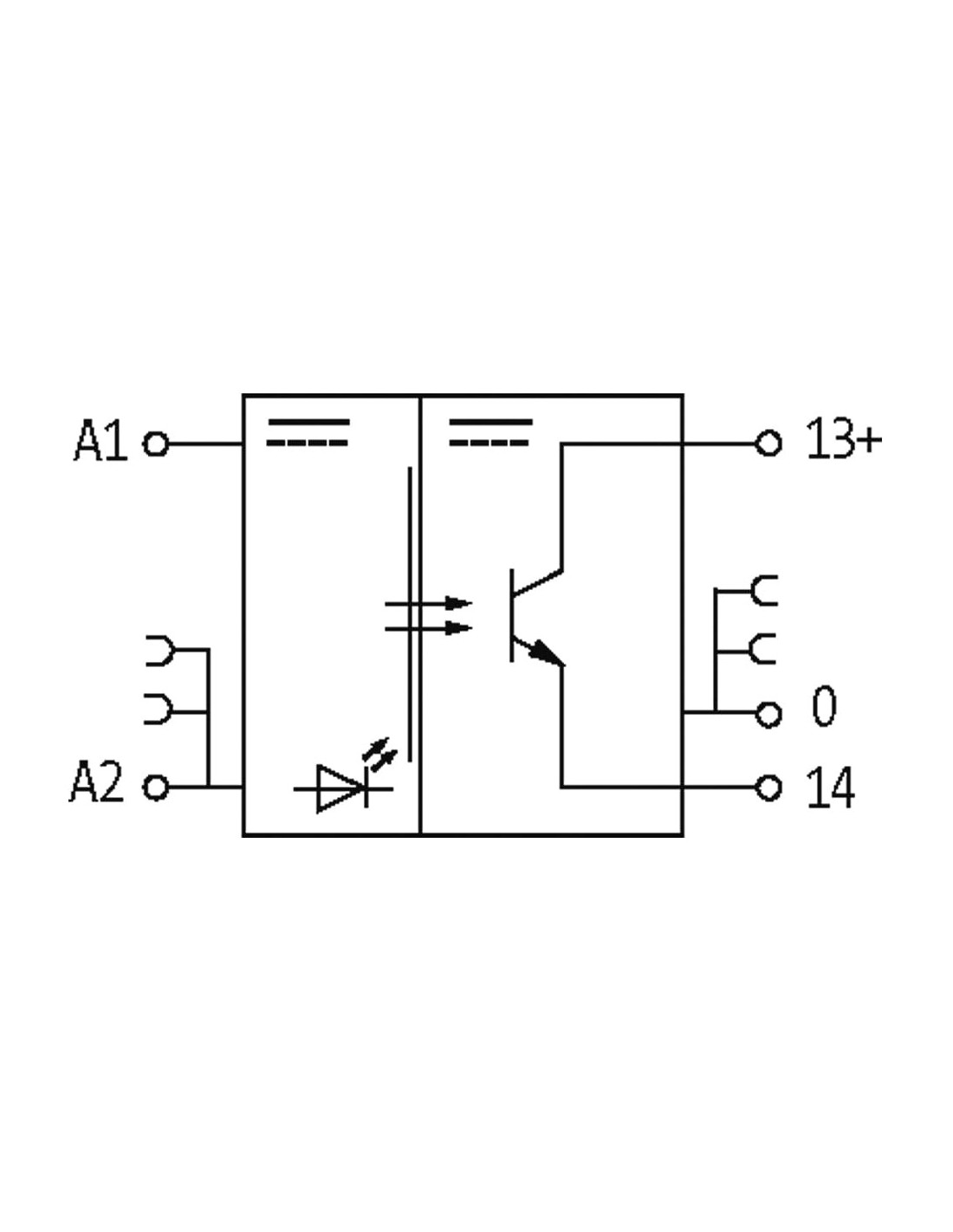

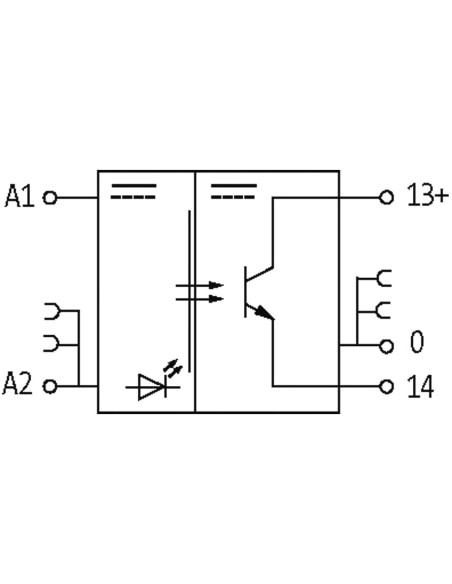

Schemat podłączenia urządzenia jest przejrzysty i oparty na standardach przemysłowych. Każdy z pięciu torów przyłączeniowych wyposażony jest w złącze śrubowe typu SK, a wyraźnie oznaczone piny (A1, A2, 13+, 14, 0) ułatwiają poprawną instalację. Praktyczne rozwiązanie konstrukcyjne pozwala na szybkie łączenie oraz minimalizuje ryzyko pomyłek podczas montażu.
