Triac 0.5 A
24 V DC
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 10 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Additional condition switching frequency | depending on wiring |
| Częstotliwość łączeniowa maks. | 20 Hz |
| Napięcie łączeniowe AC min. | 24 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Prąd łączeniowy min. | 1,5 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia AC maks. | 1,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |

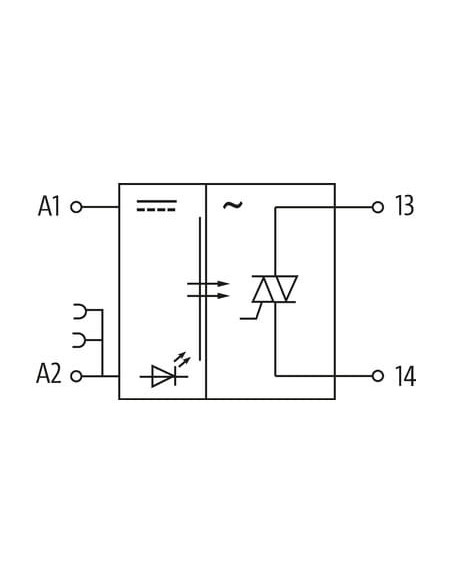

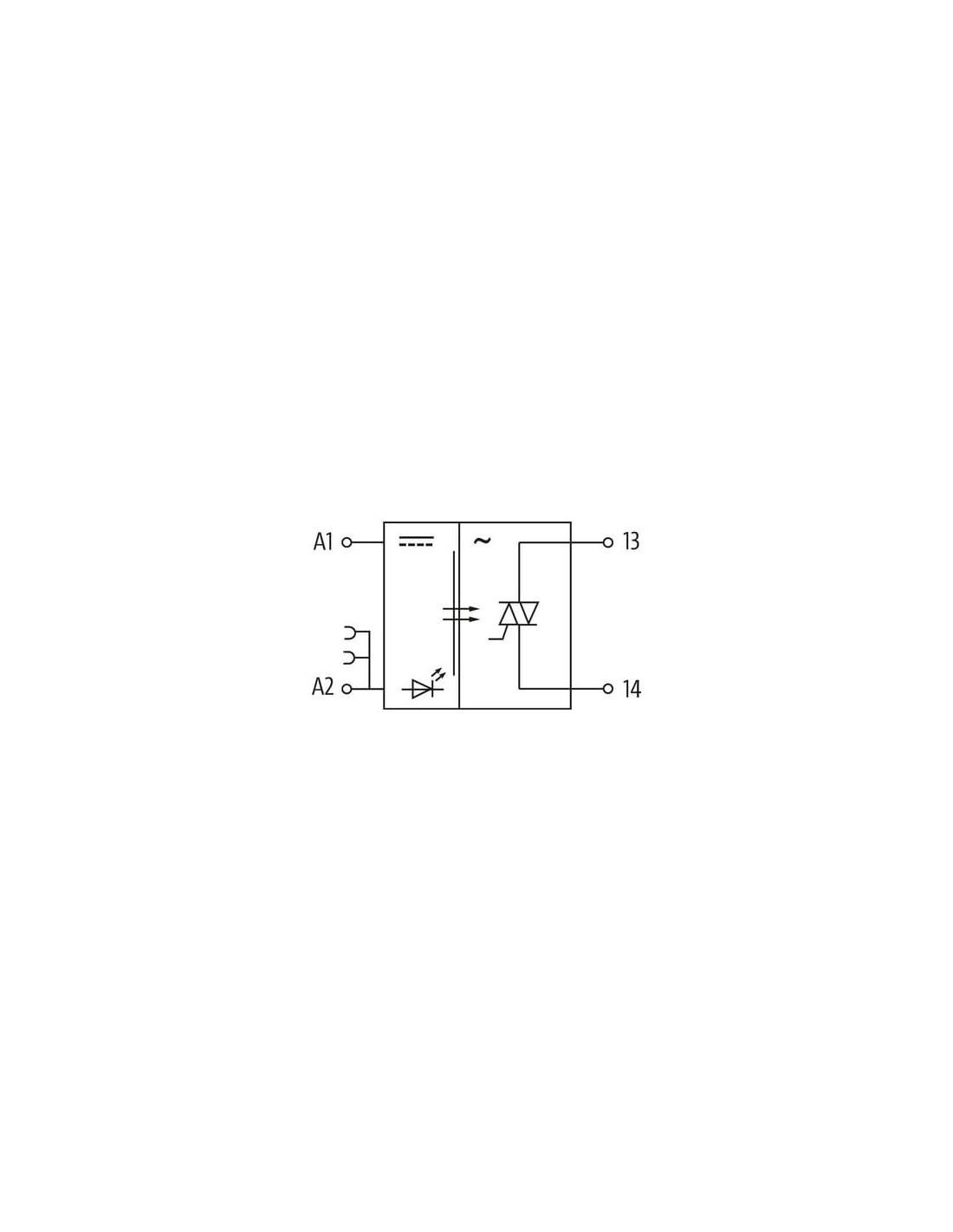

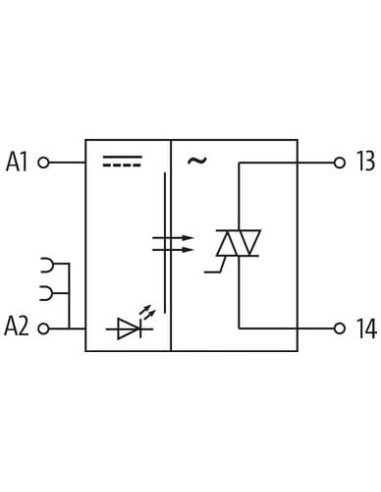

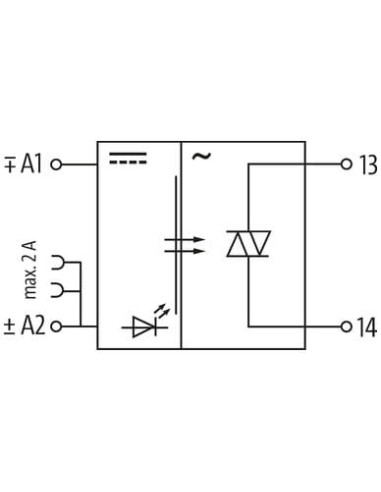

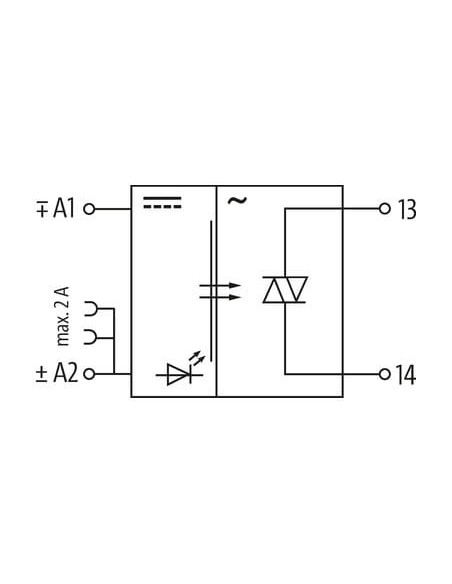

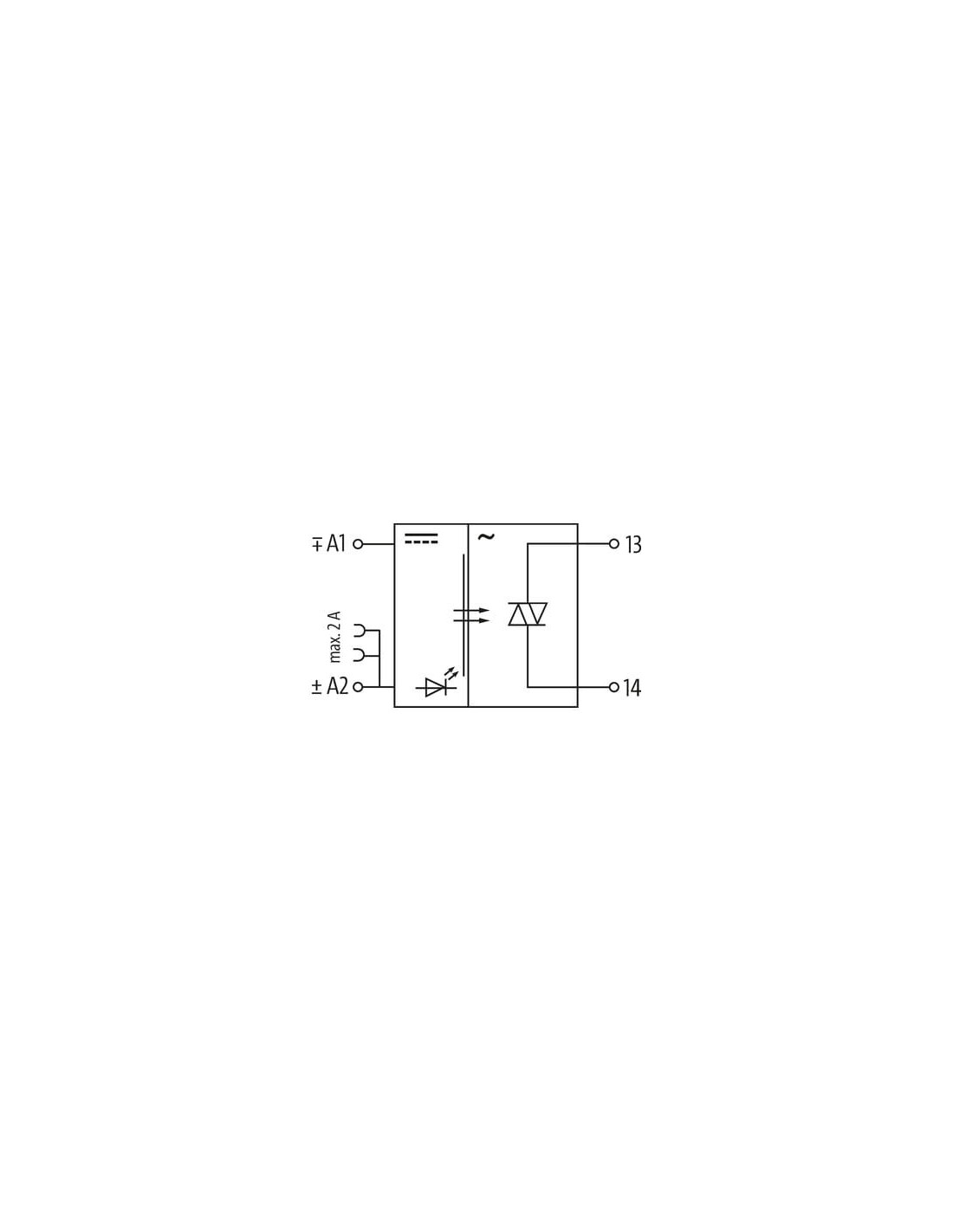

| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
MIRO TH 24VDC FK – Moduł optoizolatora Murrelektronik 6652550
MIRO TH 24VDC FK (kod produktu: 6652550) to wysoce specjalistyczny moduł optoizolatora, który znajduje zastosowanie w systemach automatyki przemysłowej do separacji galwanicznej sygnałów sterujących oraz zabezpieczania czułych układów elektronicznych. Wyposażony w wytrzymałe i wygodne zaciski sprężynowe FK, zapewnia pewność i szybkość montażu.
Zastosowanie modułu optoizolatora MIRO TH 24VDC FK
Moduły optoizolatorów tego typu są powszechnie stosowane w:
- systemach kontroli i sterowania urządzeniami przemysłowymi,
- odseparowaniu sygnałów niskonapięciowych od wysokiego napięcia sterującego,
- ochronie urządzeń przed przepięciami oraz zakłóceniami elektromagnetycznymi,
- instalacjach automatyki budynkowej i przemysłowej,
- rozbudowanych szafach sterowniczych bazujących na szynach DIN, zgodnych z EN 60715.
Kluczowe zalety i funkcje modułu MIRO TH 24VDC FK
- Galwaniczne oddzielenie obwodów wejściowych i wyjściowych, co zwiększa bezpieczeństwo systemu.
- Zgodność z szerokim zakresem napięć wejściowych (10–53 V DC) oraz napięć wyjściowych (24–250 V AC).
- Wyjście typu triak – umożliwia niezawodne przełączanie prądów do 0,5 A.
- Kompaktowa obudowa (wysokość 78 mm, szerokość 6,2 mm, głębokość 70 mm) z trwałego tworzywa sztucznego.
- Możliwość montażu na szynie DIN, co ułatwia instalację i modernizację rozdzielnic.
- Stopień ochrony IP20 – przeznaczenie do montażu wewnątrz szaf przemysłowych.
- Wskaźnik LED sygnalizujący status pracy ułatwia diagnostykę bieżącą.
- Odporność na trudne warunki przemysłowe (trudnopalność użytych materiałów, izolacja do 2,5 kV).
- Szybkie czasy załączania i wyłączania – do 10 ms.
Typowe branże i obszary stosowania
Moduł optoizolacyjny MIRO TH 24VDC FK jest szczególnie polecany do:
- automatyki przemysłowej,
- integracji maszyn i linii produkcyjnych,
- systemów SCADA i PLC,
- układów monitoringu i sterowania budynkami,
- aplikacji wymagających ochrony urządzeń cyfrowych przed zakłóceniami i przepięciami.
Budowa i bezpieczeństwo użytkowania
Obudowa modułu MIRO TH 24VDC FK wykonana jest z czarnego, trudnopalnego tworzywa, odpornego na czynniki środowiskowe. Montaż odbywa się za pomocą zatrzasku na szynie DIN, co przyspiesza zarówno instalację, jak i ewentualną wymianę urządzenia. Dzięki galwanicznej separacji sygnałów, nawet w trudnych warunkach przemysłowych, zachowany jest wysoki poziom bezpieczeństwa.
Podsumowanie – optoizolator Murrelektronik do paneli sterowniczych
MIRO TH 24VDC FK firmy Murrelektronik to niezawodny moduł optoizolatora, który zapewnia ochronę i stabilność pracy systemów automatyki. Doskonałe parametry elektryczne oraz wytrzymała konstrukcja sprawiają, że znajduje szerokie zastosowanie w nowoczesnych instalacjach przemysłowych. Jest odpowiednim wyborem do zastosowań wymagających niezawodnej separacji galwanicznej i ochrony elektronicznych systemów sterowania.
