Tranzystor 10 A
24 V DC
odporny na zwarcie i przeciążenie
Przełączanie impulsowe
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Opóźnienie wyłączenia obciążenia rezystancyjnego maks. | 5000 µs |
| Opóźnienie włączania obciążenia rezystancyjnego maks. | 2000 µs |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 0,1 Hz |
| Częstotliwość łączeniowa omowa maks. | 1 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 10 A |
| Spadek napięcia DC maks. | 0,12 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
| Przełączanie impulsowe | tak |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

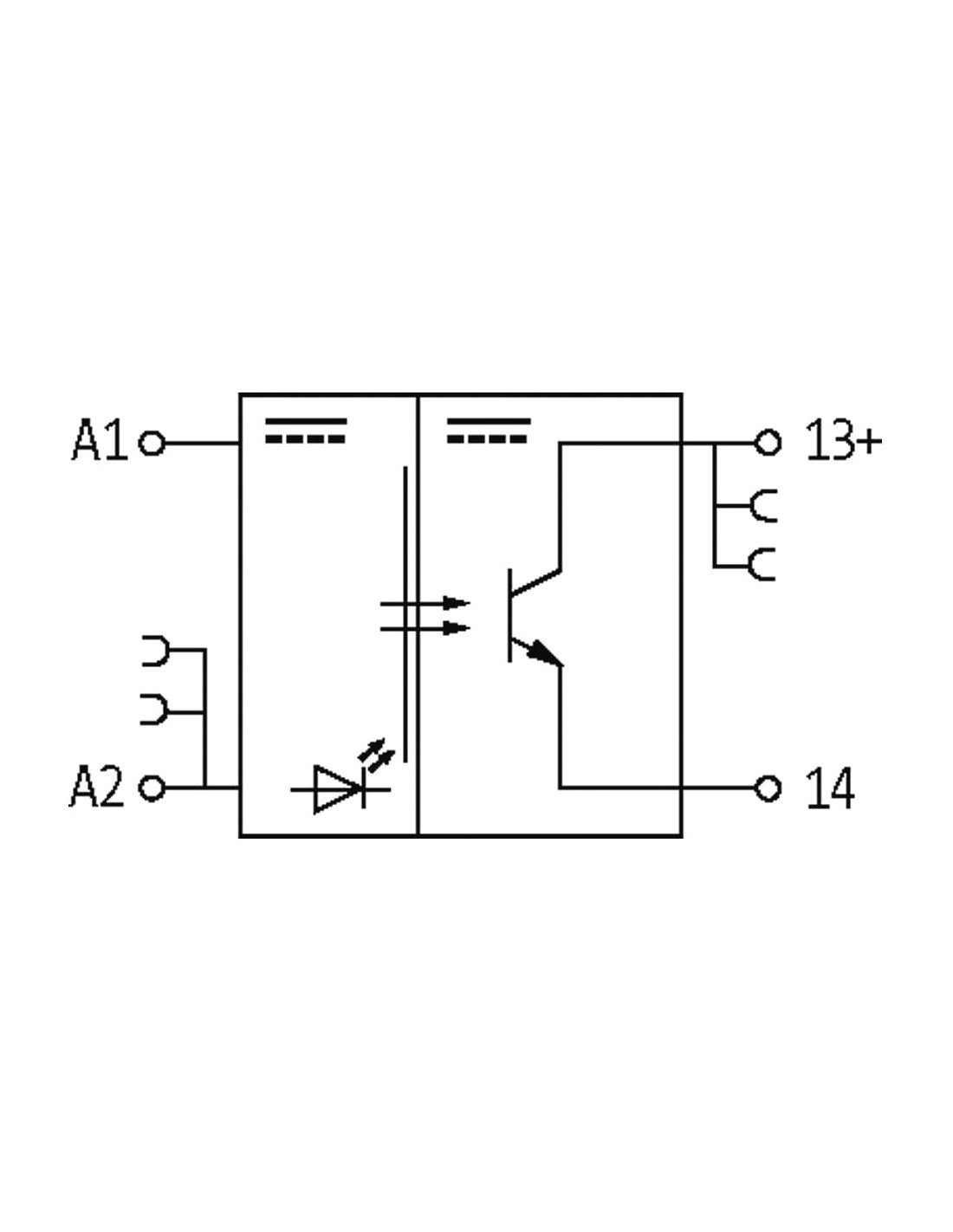

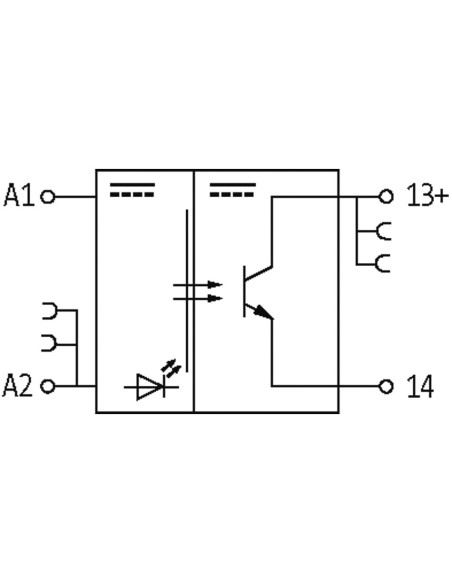

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator MIRO TR 24VDC 10A – Izolacja i Bezpieczeństwo w Automatyce
Optoizolator MIRO TR 24VDC 10A o numerze katalogowym 6652521 to wydajne i niezawodne rozwiązanie do separacji galwanicznej sygnałów w systemach automatyki przemysłowej. Stosowanie optoizolatorów znacząco podnosi poziom bezpieczeństwa i trwałości układów sterowania, zapewniając skuteczną ochronę przed przepięciami oraz zakłóceniami.
Główne zalety i cechy optoizolatora MIRO TR 24VDC 10A
- Separacja galwaniczna sygnałów między wejściem a wyjściem zapewnia ochronę urządzeń i instalacji.
- Wysoka wydajność prądowa – wyjście tranzystorowe o obciążalności do 10A DC pozwala na obsługę szerokiego spektrum odbiorników.
- Ochrona przed zwarciami i przeciążeniami – zastosowane zabezpieczenia zwiększają długość żywotności urządzenia oraz instalacji elektrycznej.
- Przełączanie impulsowe – urządzenie dobrze sprawdza się w aplikacjach wymagających szybkiego załączania i rozłączania obwodów, nawet przy obciążeniach rezystancyjnych.
- Zaciski sprężynowe FK – umożliwiają szybkie, wygodne i trwałe połączenie przewodów.
- Wyjątkowo smukła obudowa – szerokość wynosząca jedynie 6,2 mm pozwala zaoszczędzić miejsce na szynie DIN, co jest kluczowe w rozdzielnicach o ograniczonej przestrzeni montażowej.
- Diody LED sygnalizujące stan pracy – szybka diagnostyka, podświetlenie w kolorze żółtym zwiększa czytelność.
- Trudnopalny materiał obudowy – gwarantuje wysoki stopień bezpieczeństwa użytkowania.
Zastosowanie optoizolatora MIRO TR 24VDC 10A
Optoizolatory tej serii są niezastąpione w aplikacjach automatyki przemysłowej, gdzie wymagane jest skuteczne oddzielenie logicznej części sterującej od części wykonawczej. Typowe zastosowania obejmują:
- Systemy sterowania maszynami i liniami produkcyjnymi
- Sterowanie urządzeniami wykonawczymi, takimi jak elektrozawory, siłowniki, przekaźniki, silniki DC
- Separacja sygnałów wejściowych i wyjściowych PLC oraz innych modułów automatyki
- Ochrona układów przed skutkami przepięć, zwarć oraz przeciążeń
- Aplikacje, w których wymagana jest niezawodna separacja galwaniczna
Budowa i montaż – oszczędność miejsca oraz łatwość instalacji
Wąska obudowa wykonana z trwałego tworzywa sztucznego umożliwia montaż szeregowy na standardowej szynie DIN (zgodność z EN 60715). Dzięki temu optoizolator MIRO TR jest szczególnie polecany w aplikacjach, gdzie istotne jest efektywne wykorzystanie przestrzeni w szafie sterowniczej.
Warunki użytkowania i trwałość urządzenia
Optoizolator MIRO cechuje się szerokim zakresem temperatur pracy od -20°C do +60°C oraz wysoką wytrzymałością izolacji (2750 V). Dzięki temu jest dedykowany do pracy w trudnych warunkach przemysłowych oraz automatyki budynkowej.
