Dostępny
Tranzystor 2 A
24 V DC
ze zworką minusową
Podwójny zacisk w obwodzie wyjściowym
Ogólne informacje o produkcie
| Scope of delivery | Zworka (nr art. 90960) |
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 3 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowe | 6 mA |
Dane elektryczne | Wyjście
| odporny na zwarcie | tak |
| Opóźnienie wyłączenia maks. | 15 ms |
| Opóźnienie włączania maks. | 5 ms |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 1 Hz |
| Częstotliwość łączeniowa omowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 4 V |
| Napięcie łączeniowe DC maks. | 35 V |
| Prąd łączeniowy min. | 10 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |

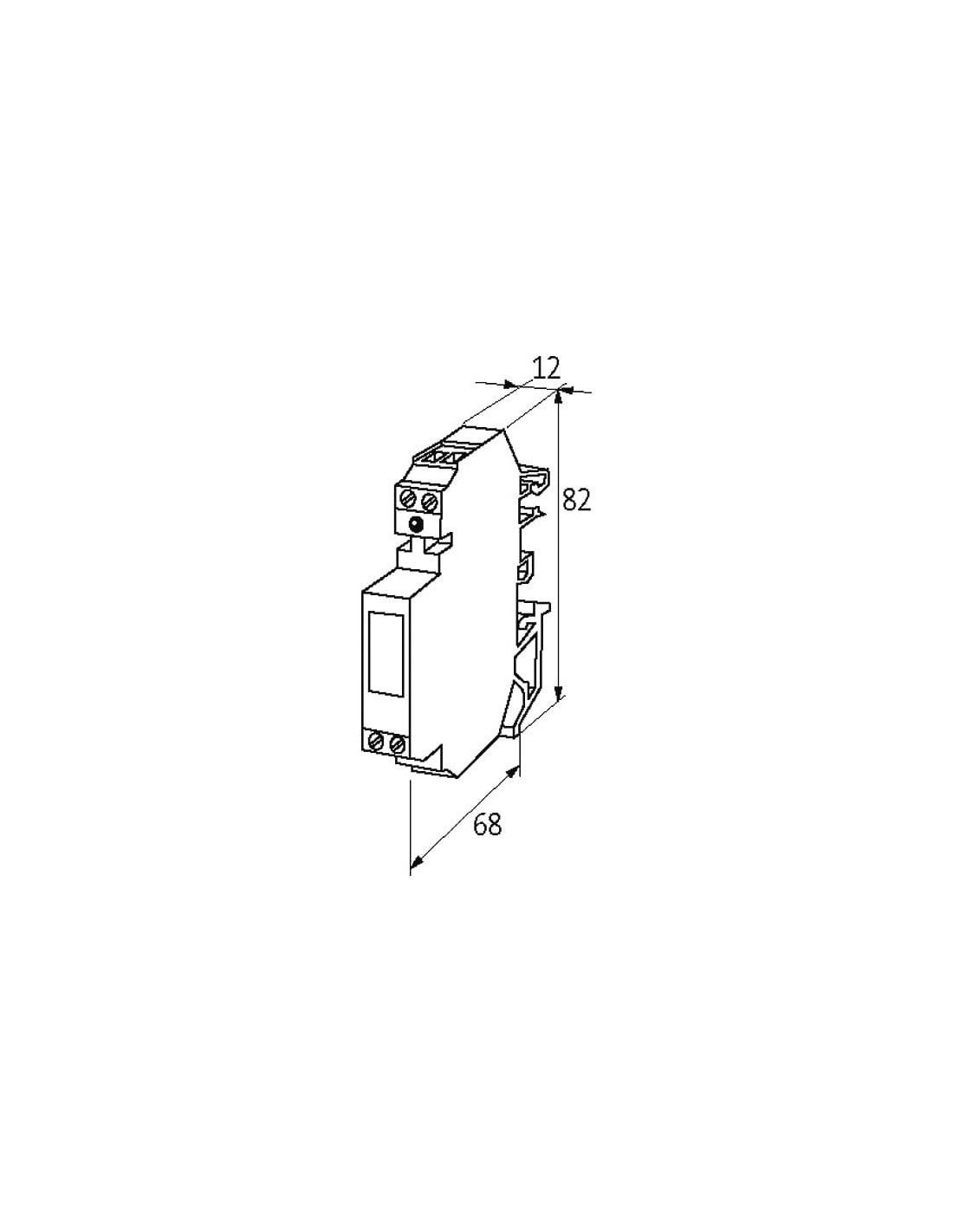

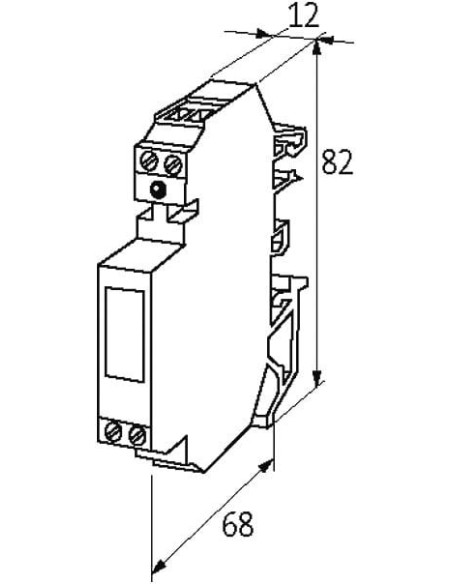

| Wysokość | 12 mm |
| Szerokość | 82 mm |
| Głębokość | 64 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
| Typ przyłącza 3 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | + A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 13 |
| PIN 2 | 13 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
| PIN 2 | 14 |

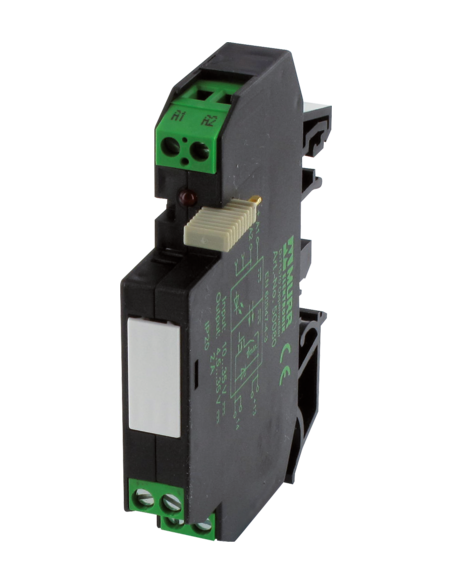

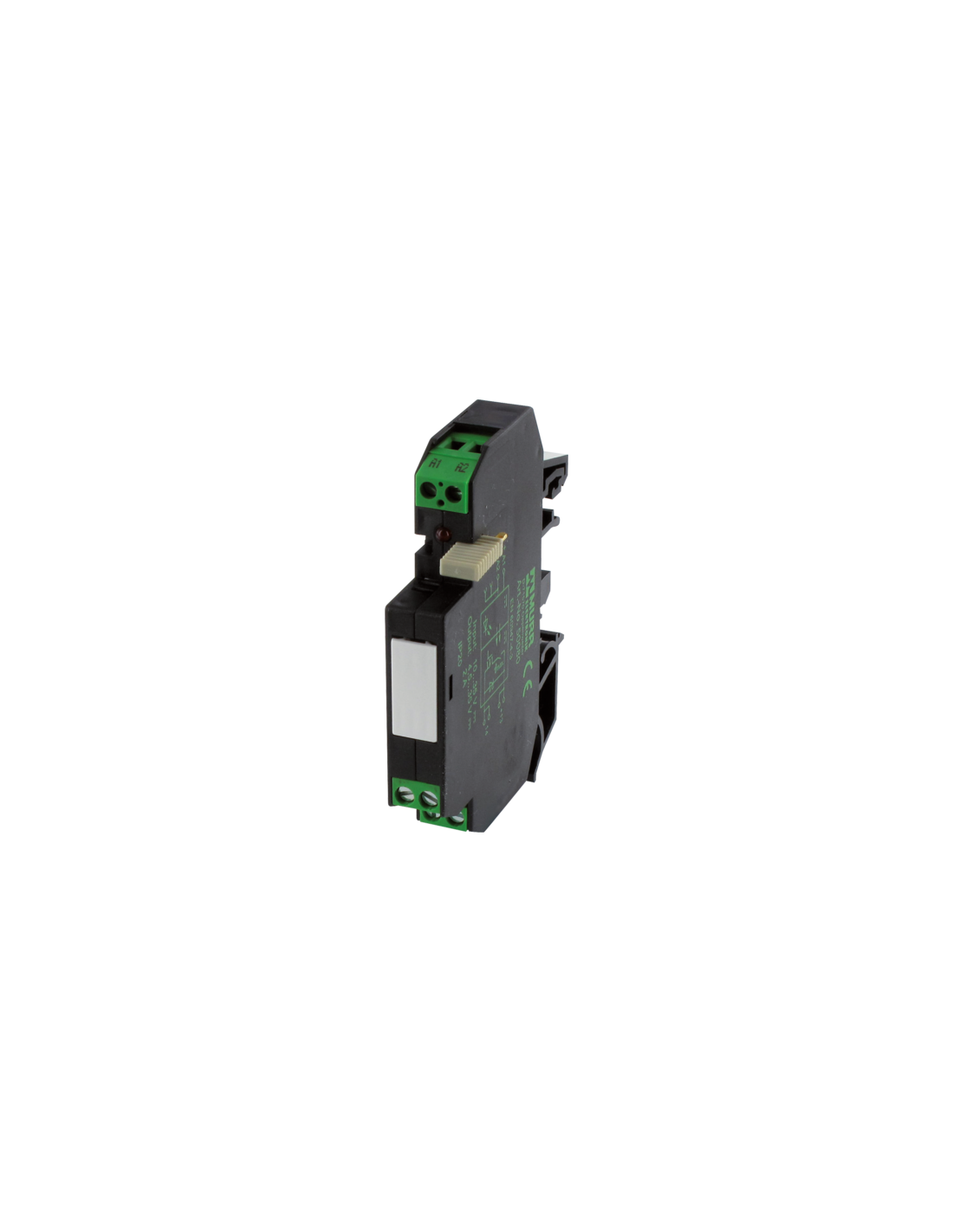

Optoizolator AMMDS 10-44/2 50080 – Bezpieczna separacja obwodów sterowania
Optoizolator AMMDS 10-44/2 (kod produktu: 50080) to niezawodne urządzenie przeznaczone do izolacji galwanicznej sygnałów w aplikacjach przemysłowych. Umożliwia skuteczną separację obwodów wejściowych i wyjściowych, zwiększając bezpieczeństwo oraz niezawodność działania systemów automatyki, a także minimalizując ryzyko zakłóceń i uszkodzeń instalacji.
Główne zalety optoizolatora AMMDS 10-44/2
- Galwaniczna separacja pomiędzy wejściem a wyjściem gwarantuje wysoką ochronę przeciwprzepięciową całego systemu.
- Obsługa napięć wejściowych w szerokim zakresie od 10 V do 53 V DC, co zapewnia elastyczność zastosowania w różnych środowiskach przemysłowych.
- Wyjście tranzystorowe 2A/35VDC pozwala na bezpośrednie sterowanie obciążeniami o znacznej mocy, zarówno w aplikacjach sygnałowych, jak i wykonawczych.
- Wbudowana ochrona przed zwarciem oraz wskaźnik LED stanu (kolor czerwony) ułatwiają diagnozowanie pracy układu oraz zwiększają bezpieczeństwo eksploatacji.
- Niewielkie gabaryty (tylko 12 mm szerokości) pozwalają na gęsty montaż w szafach sterowniczych, a zastosowanie standardowej szyny TH35 lub G32 znacząco upraszcza instalację.
Zastosowania optoizolatora w automatyce przemysłowej
Optoizolatory, takie jak AMMDS 10-44/2, są szeroko stosowane do:
- Separacji logicznej sygnałów sterowania w systemach PLC, SCADA oraz w różnych urządzeniach automatyki i robotyki.
- Ochrony wejść i wyjść sterowników przed uszkodzeniem w wyniku przepięć lub zwarć w obwodzie wykonawczym.
- Bezpiecznego podłączania obciążeń takich jak przekaźniki, cewki, siłowniki, elektrozawory i inne urządzenia zasilane napięciem stałym.
- Izolowania sygnałów komunikacyjnych w celu ochrony wrażliwej elektroniki przed negatywnym wpływem zakłóceń zasilania lub błędnych połączeń.
Budowa i montaż optoizolatora AMMDS 10-44/2
Urządzenie wyposażone jest w solidną obudowę z tworzywa sztucznego, odpornego na uszkodzenia mechaniczne i o właściwościach trudnopalnych. Kompaktowa konstrukcja umożliwia szybki montaż na standardowej szynie DIN (TH35, G32), a wygodne przyłącza śrubowe SK zapewniają niezawodne podłączenie przewodów zasilających oraz sygnałowych.

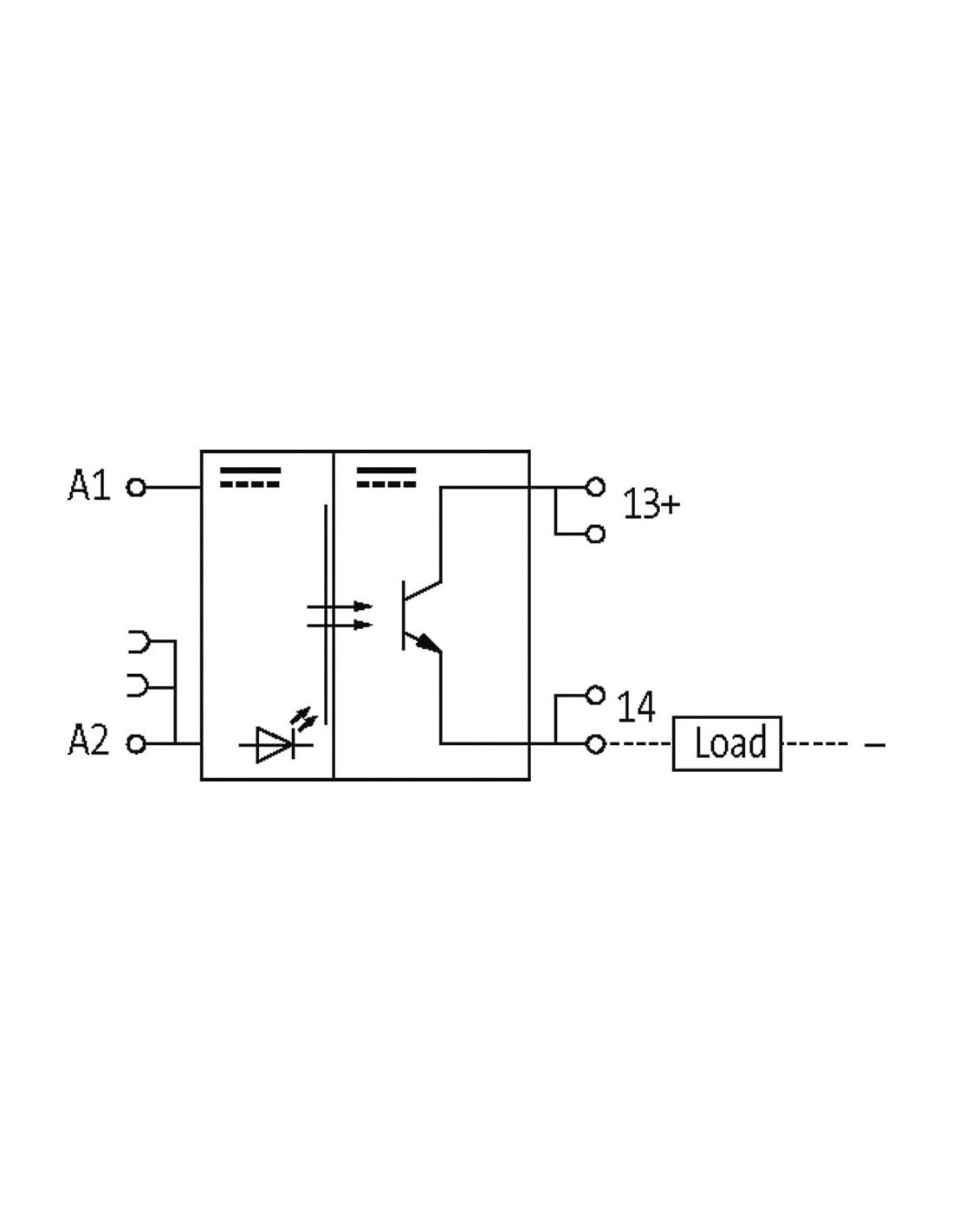

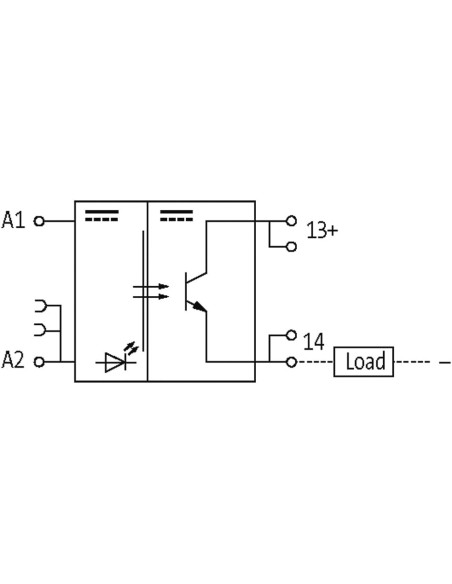

Przejrzysty schemat połączeń oraz czytelne oznaczenia na obudowie minimalizują ryzyko błędów podczas instalacji i przyspieszają serwisowanie urządzenia.
Charakterystyka użytkowa optoizolatora przemysłowego
AMMDS 10-44/2 posiada zabezpieczenie przeciwprzepięciowe do 2,5 kV oraz wytrzymałość pracy w szerokim zakresie temperatur – od -20°C do 60°C, dzięki czemu sprawdza się w nawet najbardziej wymagających warunkach eksploatacji.
To idealne rozwiązanie do stosowania zarówno w nowych aplikacjach, jak i przy modernizacji istniejących systemów sterowania.
