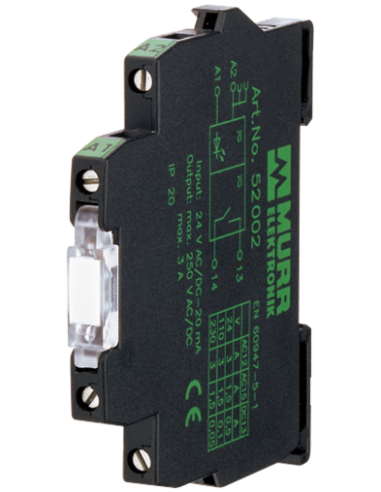

Tranzystor 0.5 A
110 V AC/DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe AC min. | 70 V |
| Napięcie wejściowe AC maks. | 130 V |
| Napięcie wejściowe OFF AC min. | 0 V |
| Napięcie wejściowe OFF AC maks. | 30 V |
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 30 V |
| Napięcie wejściowe DC min. | 70 V |
| Napięcie wejściowe DC maks. | 130 V |
| Prąd wejściowe | 3,6 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 700 µs |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 30 Hz |
| Częstotliwość łączeniowa omowa maks. | 500 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,1 mA |
| Prąd łączeniowy maks. | 0,5 A |
| Spadek napięcia DC maks. | 1,2 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 3750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

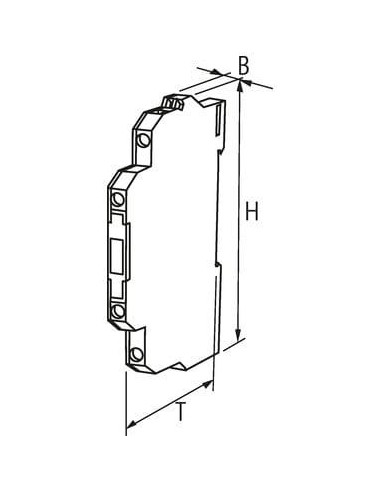

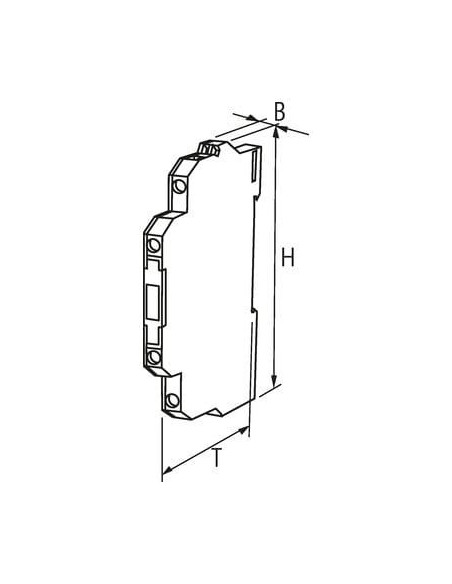

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

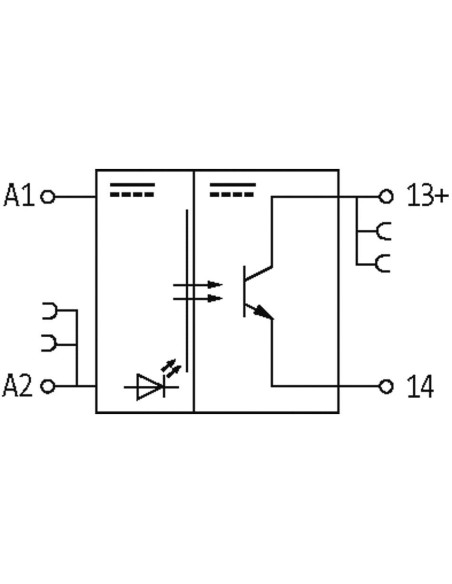

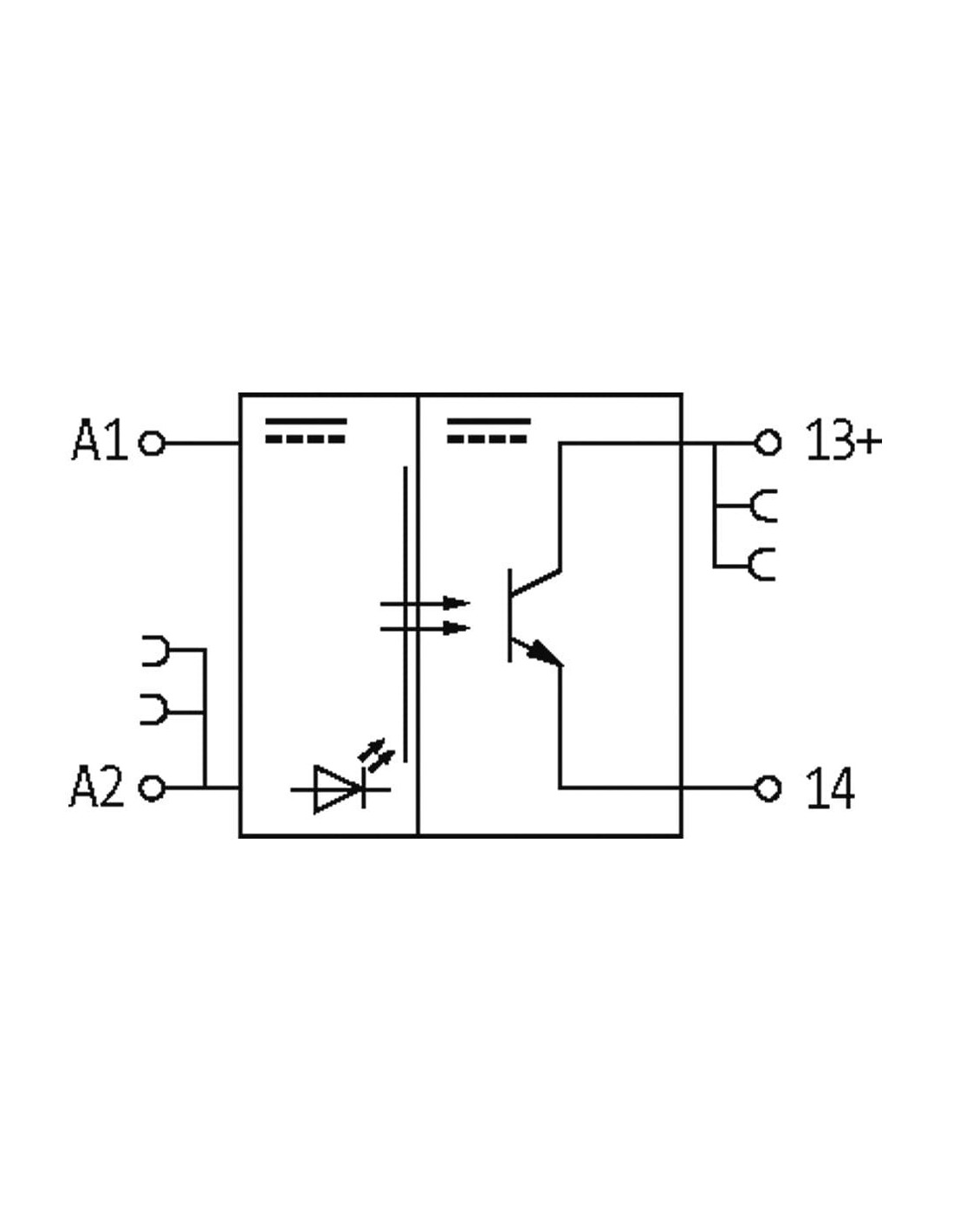

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

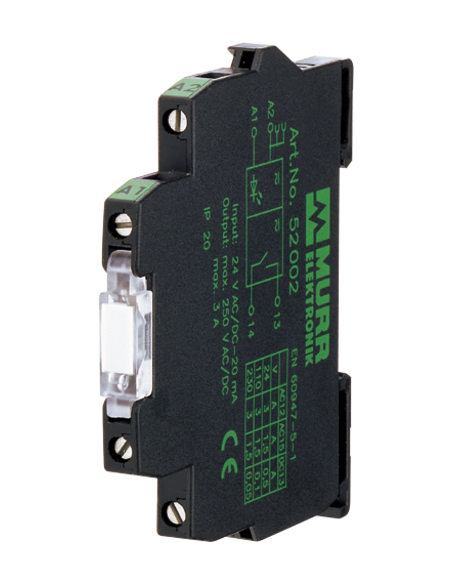

Optoizolator 52506 – izolacja galwaniczna, niezawodność i bezpieczeństwo w automatyce
Optoizolator 52506 to element automatyki przemysłowej, który zapewnia skuteczną izolację galwaniczną pomiędzy obwodami sterującymi a wykonawczymi. Urządzenie zostało zaprojektowane z myślą o zapewnieniu wysokiego poziomu bezpieczeństwa oraz stabilnej pracy w różnorodnych aplikacjach przemysłowych. Konstrukcja bazująca na tranzystorze pozwala na pracę z napięciami wejściowymi w zakresie od 70 do 130 V AC/DC, a maksymalny prąd wyjściowy wynosi 0,5 A.
Zastosowanie optoizolatora 52506
Optoizolator montowany na szynę DIN to rozwiązanie dedykowane panelom sterowniczym, systemom automatyki oraz instalacjom przemysłowym, gdzie wymagane jest oddzielenie obwodów sygnałowych od wysokoprądowych oraz zabezpieczenie przed przepięciami czy zakłóceniami. Produkt doskonale sprawdza się w sterowaniu maszyn, systemach BMS, liniach produkcyjnych, a także w monitorowaniu pracy urządzeń.
Wytrzymała konstrukcja i montaż na szynę DIN
Obudowa optoizolatora została wykonana z materiałów odpornych na uszkodzenia mechaniczne oraz trudnopalnych. Wąska konstrukcja (6,2 mm szerokości) pozwala na efektywne wykorzystanie miejsca w rozdzielnicy, a łatwy montaż na szynę DIN (zgodność z EN 60715) umożliwia szybką integrację z istniejącymi instalacjami.
Zalety i funkcjonalności optoizolatora 52506
- Wysoki poziom izolacji galwanicznej – znamionowe napięcie izolacji: 3750 V
- Uniwersalne napięcie wejściowe – obsługa zarówno napięć AC, jak i DC w szerokim zakresie
- Szybka reakcja wyjścia – maksymalne opóźnienie wyłączenia wynosi 700 μs
- Bezpieczne połączenie – zaciski śrubowe typu SK pozwalają na pewne mocowanie przewodów
- Sygnalizacja optyczna – żółta dioda LED informuje o stanie pracy optoizolatora
- Odporność na warunki środowiskowe – praca w temperaturach od -20°C do +60°C
- Przeznaczony do montażu w ograniczonej przestrzeni – wąska i kompaktowa obudowa
Typowe obszary zastosowań
Optoizolator 52506 znajduje zastosowanie wszędzie tam, gdzie niezbędna jest separacja galwaniczna sygnałów sterujących i wykonawczych. Szczególnie polecany jest do:
- systemów sterowania PLC i automatyki przemysłowej,
- paneli sterowniczych maszyn,
- zabezpieczania wejść/wyjść przed zakłóceniami,
- w instalacjach rozdzielczych i szafach sterowniczych,
- systemów bezpieczeństwa i monitoringu pracy urządzeń.
Bezpieczeństwo i pewność działania w każdej aplikacji
Optoizolatory są kluczowymi elementami ochrony układów elektronicznych przed przepięciami i zakłóceniami, zwiększając niezawodność działania całej instalacji. Model 52506 posiada międzynarodowe certyfikaty i spełnia wymagania norm dotyczących bezpieczeństwa, co gwarantuje jego trwałość i niezawodność nawet w wymagających warunkach przemysłowych.
