Tranzystor 2 A
24 V DC
Ograniczenie prądu włączeniowego
z zaciskiem punktu wsporczego
Zaciski sprężynowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 7 mA |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| Opóźnienie wyłączenia maks. | 10 ms |
| Opóźnienie włączania maks. | 5 ms |
| Prąd spoczynkowy OFF maks. | 0,1 mA |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 2 A |
| Spadek napięcia DC maks. | 0,35 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 91 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

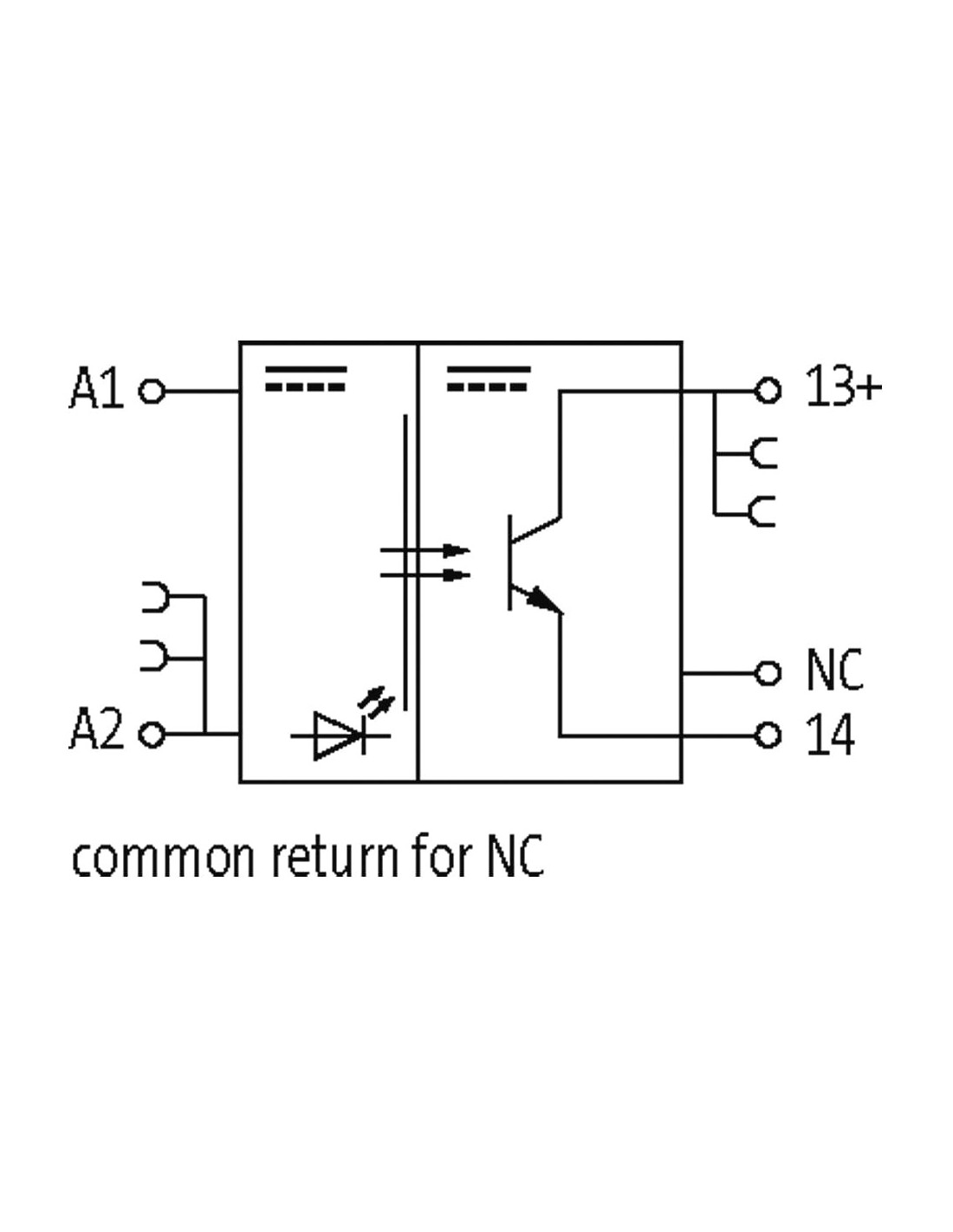

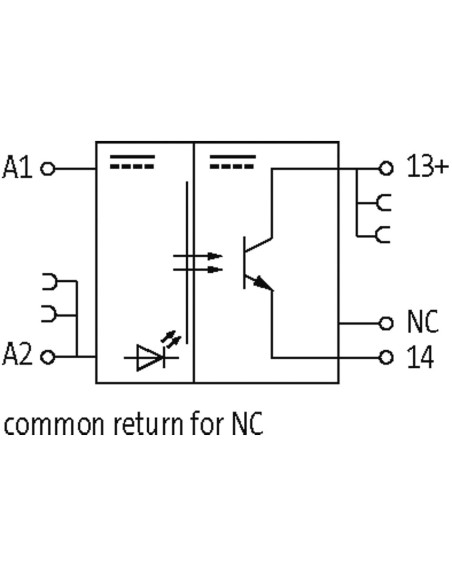

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | NC |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |
Optoizolator przemysłowy MIRO TR 24VDC FK 2A 5P 6652512 – zastosowanie i funkcje
Optoizolator MIRO TR 24VDC FK 2A 5P, kod: 6652512 to zaawansowany komponent przeznaczony do separacji sygnałów elektrycznych w instalacjach automatyki przemysłowej. Produkt zapewnia bezpieczne i niezawodne oddzielenie obwodów sterujących od wykonawczych, chroniąc tym samym urządzenia oraz użytkowników przed skutkami prądów zakłóceniowych i przepięć.
Budowa i zalety optoizolatora MIRO TR 24VDC 2A
Wytrzymałość oraz kompaktowa obudowa z tworzywa sztucznego (kolor czarny) ułatwiają montaż na szynie DIN (EN 60715). Urządzenie wyposażono w solidne, sprężynowe zaciski FK, które gwarantują trwałe i niezawodne połączenie przewodów. Dzięki niewielkim wymiarom (wysokość 91 mm, szerokość 6,2 mm, głębokość 70 mm) możliwa jest instalacja nawet w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.
- Izolacja galwaniczna pomiędzy wejściem a wyjściem, zwiększająca bezpieczeństwo układów
- Prąd przełączania do 2 A – umożliwia obsługę szerokiej gamy urządzeń wykonawczych
- Wysoki poziom ochrony przeciwprzepięciowej – 2,5 kV
- Obudowa trudnopalna – zgodność z wymaganiami bezpieczeństwa w trudnych warunkach przemysłowych
- Wskaźnik LED w kolorze żółtym, umożliwiający łatwą diagnostykę stanu pracy
- Szybki czas reakcji: opóźnienie włączania maks. 5 ms, opóźnienie wyłączenia maks. 10 ms
- Odporność na przeciążenia, ograniczenie prądu włączeniowego
- Obsługa napięć sterujących w szerokim zakresie 10–53 V DC, idealna do aplikacji automatyki
Typowe zastosowanie optoizolatora MIRO 6652512
Urządzenie znajduje szerokie zastosowanie w różnorodnych systemach automatyki i sterowania, gdzie priorytetem jest bezpieczne oddzielenie obwodów sterujących od części wykonawczych.
- Automatyka przemysłowa – separacja i ochrona wejść/wyjść PLC, sterowników i komputerów przemysłowych
- Systemy sterowania maszynami produkcyjnymi, linie montażowe, prasy automatyczne
- Instalacje sygnalizacyjne i alarmowe
- Serwerownie i centra danych – zabezpieczenie sygnałów zasilających i monitorujących
- Systemy HVAC – integracja rozproszonych układów sterowania i monitoringu
Warunki pracy i trwałość optoizolatora MIRO
Optoizolator MIRO TR 24VDC FK został zaprojektowany do pracy w trudnych warunkach przemysłowych. Pozwala na bezproblemowe funkcjonowanie w szerokim zakresie temperatur: od -20°C do +60°C. Odporność mechaniczna oraz zastosowanie materiałów o zwiększonej trudnopalności dodatkowo podnoszą niezawodność komponentu.
Optoizolator MIRO TR 24VDC FK 2A 5P 6652512 jest doskonałym wyborem wszędzie tam, gdzie wymagana jest skuteczna separacja galwaniczna oraz pewność działania elementów układów sterowania i automatyki zarówno w sektorze przemysłowym, jak i infrastrukturalnym.
