Tranzystor 1 A
24 V DC
elektr. zestyk przełączny
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 6 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowe | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 75 µs |
| Prąd spoczynkowy OFF maks. | 0,3 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 10 Hz |
| Częstotliwość łączeniowa omowa maks. | 1000 Hz |
| Napięcie łączeniowe DC min. | 4,5 V |
| Napięcie łączeniowe DC maks. | 53 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1 A |
| Spadek napięcia DC maks. | 0,5 V |
Diagnozy
| Dioda LED wskaźnika stanu | czerwony |
Ochrona urządzenia | Elektryczna
| Znamionowy pik napięciowy | 2,5 kV |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, G32, (EN 60715) |
| Wysokość | 12 mm |
| Szerokość | 82 mm |
| Głębokość | 68 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Input |
| Typ przyłącza 3 | Input |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | + A 1 |
| PIN 2 | - A 2 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 1 | 12 |

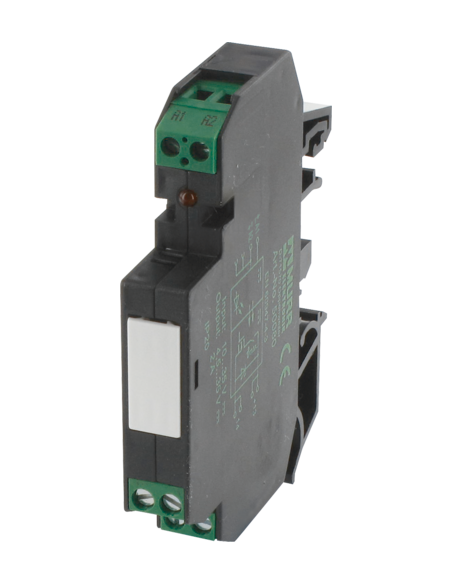

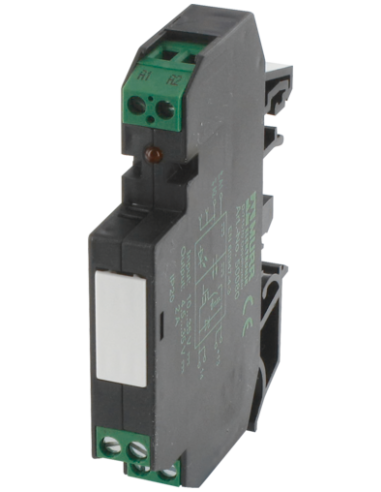

Optoizolator AMMDU WE:53VDC - WY:53VDC/1A 50085 – Zastosowanie i Właściwości
Optoizolator AMMDU o kodzie 50085 to profesjonalny element automatyki przemysłowej, który znajduje szerokie zastosowanie w systemach sterowania, zabezpieczeń oraz układach sygnalizacyjnych. Urządzenie to umożliwia skuteczną separację galwaniczną sygnału wejściowego i wyjściowego, co znacząco podnosi bezpieczeństwo oraz niezawodność instalacji automatyki.
Najważniejsze cechy produktu – Optoizolator do szyny DIN
Główne zalety optoizolatora AMMDU:
- Szeroki zakres napięć wejściowych i wyjściowych – obsługuje napięcia DC od 10 do 53 V na wejściu oraz od 4,5 do 53 V na wyjściu.
- Wysoka obciążalność prądowa – wyjście o maksymalnym prądzie 1 A pozwala na sterowanie zaawansowanymi układami.

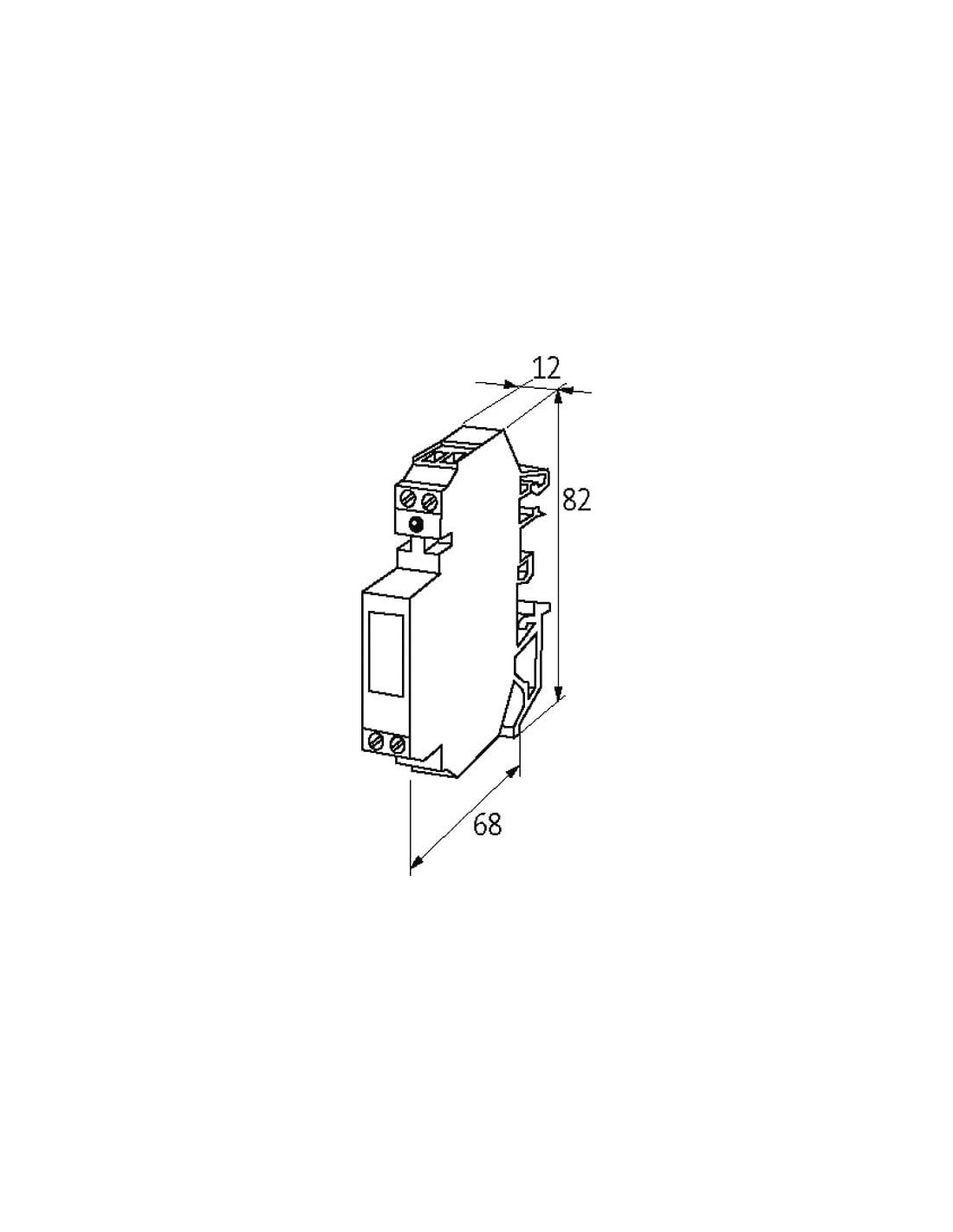

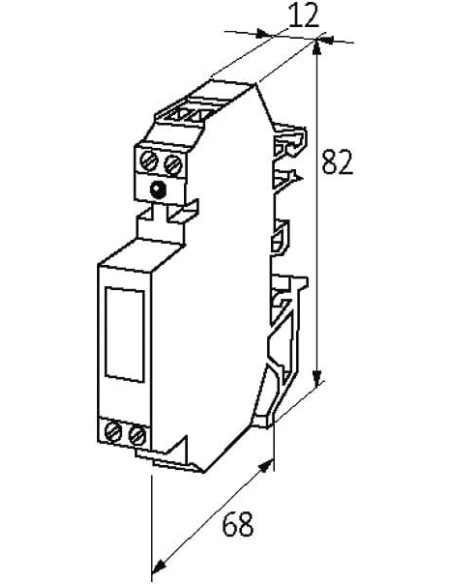

- Kompaktowa obudowa – niewielkie wymiary (wysokość 82 mm, szerokość 12 mm, głębokość 68 mm) umożliwiają łatwy montaż w szafach sterowniczych i rozdzielnicach.
- Prosty montaż – dedykowany do szybkiego montażu na szynie DIN TH35 lub G32 (zgodność z EN 60715).
- Podwyższona odporność na przepięcia – znamionowy pik napięciowy wynosi 2,5 kV.
- Trudnopalna obudowa – wykonana z trwałego tworzywa sztucznego w kolorze czarnym.
- Wskaźnik LED – czerwony LED sygnalizuje stan pracy optoizolatora.
Zastosowania optoizolatora – separacja galwaniczna w automatyce
Optoizolatory tego typu znajdują zastosowanie w:
- Sterowaniu maszynami i urządzeniami przemysłowymi
- Zabezpieczaniu układów PLC przed zakłóceniami i przepięciami
- Sygnalizacji stanu oraz separacji sygnałów w rozbudowanych systemach automatyki
- Realizacji bezpiecznych połączeń pomiędzy różnymi segmentami instalacji
- Integracji urządzeń o różnych poziomach potencjałów elektrycznych
Budowa i zasada działania optoizolatora AMMDU 50085

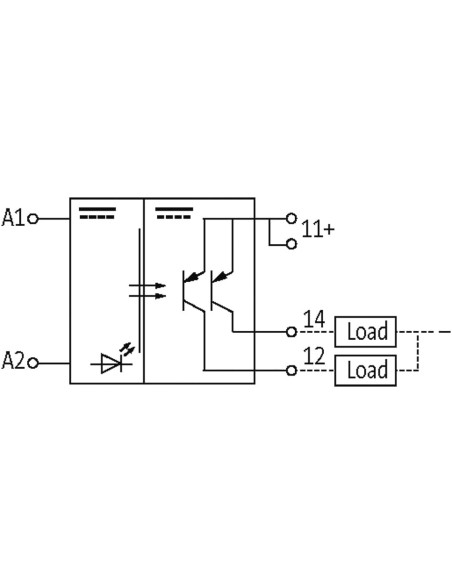

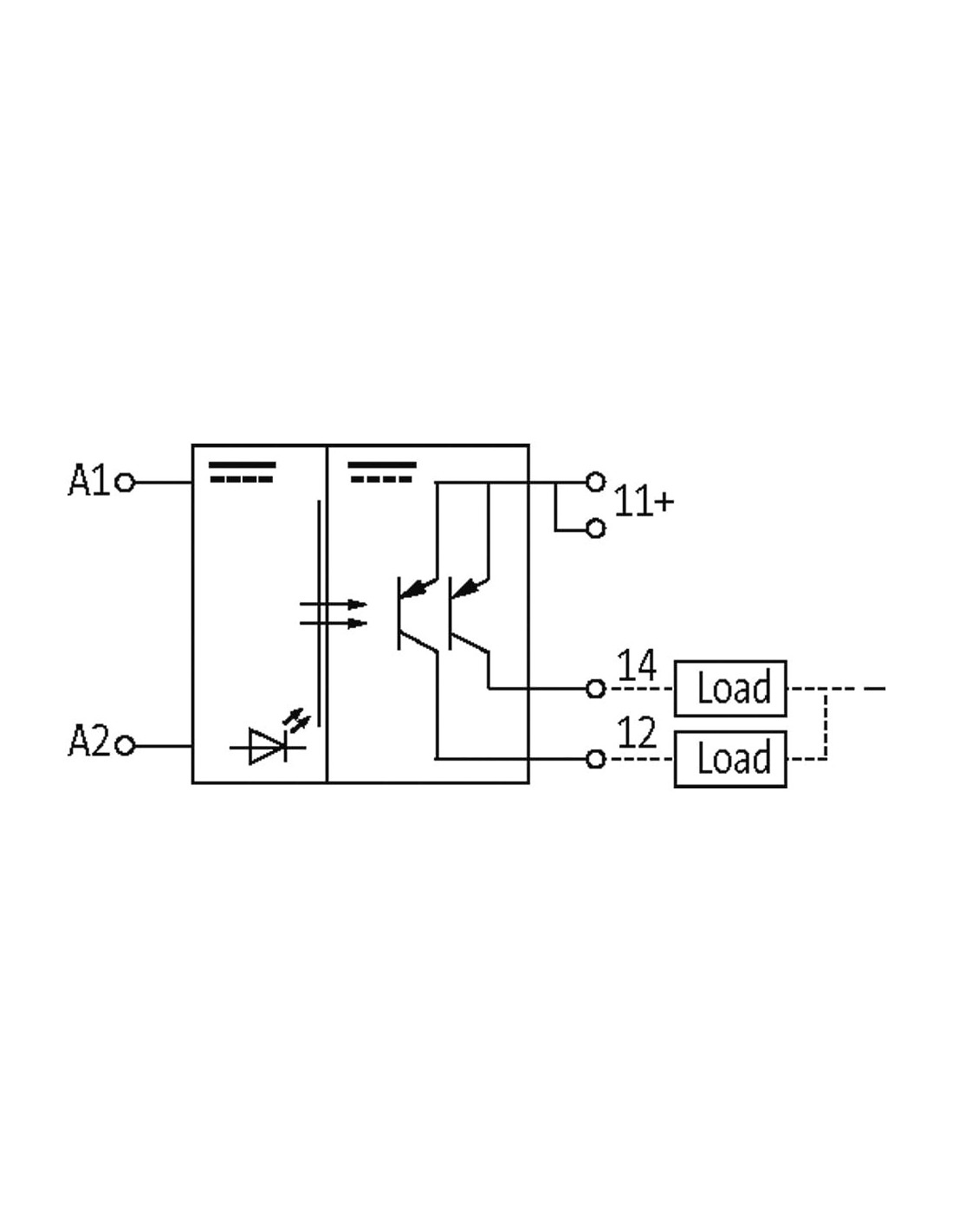

Urządzenie składa się z wejścia sterującego (zaciski A1 i A2) oraz wyjścia tranzystorowego (zaciski 11+, 12, 14), umożliwiającego podłączenie odbiorników o prądzie do 1 A. Separacja optyczna zapewnia ochronę elementów sterujących przed wysokimi napięciami oraz zakłóceniami powstałymi po stronie odbiorników.
Tranzystorowe wyjście przełączające umożliwia zastosowanie zarówno w aplikacjach z elementami indukcyjnymi, jak i obciążeniami rezystancyjnymi. Dzięki niskim wartościom opóźnień przełączania (maksymalnie 75 μs) możliwa jest szybka i niezawodna transmisja sygnału.
Konstrukcja mechaniczna i montaż
Optoizolator wykonany jest w kompaktowej i wąskiej obudowie, co pozwala na oszczędność miejsca w szafach sterowniczych. Mocowanie odbywa się za pomocą wygodnego zatrzasku na standardowej szynie DIN. Wszystkie połączenia realizowane są przez zaciski śrubowe o oznaczeniach: A1, A2, 11+, 12, 14. Konstrukcja urządzenia zapewnia również łatwy dostęp do wszystkich złączy podczas instalacji.
Typowe parametry pracy oraz warunki użytkowania
Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -20°C do 60°C, dzięki czemu może być używany zarówno w warunkach przemysłowych, jak i w wymagających aplikacjach automatyki budynkowej.
Optoizolator AMMDU to niezawodne rozwiązanie do separacji galwanicznej, dedykowane dla systemów sterowania automatyki, paneli operatorskich, układów monitorowania i zabezpieczeń, a także wszędzie tam, gdzie konieczne jest zminimalizowanie ryzyka uszkodzeń układów wejściowych.
