Tranzystor 6 A
24 V DC
Zaciski sprężynowe
Kompletny moduł
Dane elektryczne | Wejście
| Napięcie wejściowe DC | 24 V |
| Napięcie wejściowe DC min. | 18 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowe | 9 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 31 µs |
| Napięcie przejściowe maks. | 240 mV |
| Częstotliwość łączeniowa indukcyjna maks. | 50 Hz |
| Częstotliwość łączeniowa omowa maks. | 500 Hz |
| Napięcie łączeniowe DC min. | 3 V |
| Napięcie łączeniowe DC maks. | 30 V |
| Prąd łączeniowy min. | 10 mA |
| Prąd łączeniowy maks. | 6 A |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Znamionowe napięcie izolacji | 50 V |
| Znamionowy pik napięciowy | 2,5 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone |
| Wysokość | 93 mm |
| Szerokość | 6,2 mm |
| Głębokość | 75,6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 50 °C |

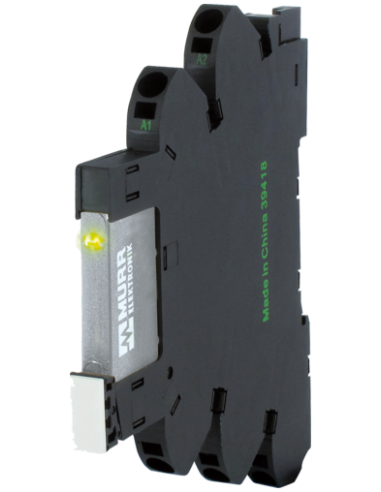

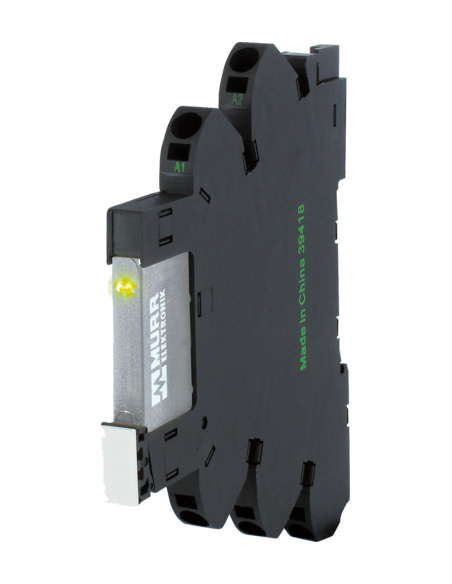

Optoizolator tranzystorowy MIRO 6.2 6A 24V DC – 3000-32512-2100040
Optoizolator MIRO 6.2 o kodzie 3000-32512-2100040 to nowoczesny moduł stosowany do galwanicznej separacji sygnałów sterujących w instalacjach przemysłowych. Dzięki zastosowaniu tranzystora o obciążalności 6 A i zasilaniu 24 V DC, doskonale sprawdza się zarówno w automatyce, jak i w sterowaniu systemami o wysokich wymaganiach niezawodności.
Bezpieczna separacja galwaniczna – zalety i funkcje optoizolatora
Separacja galwaniczna za pomocą optoizolatora MIRO 6.2 gwarantuje ochronę wrażliwych podzespołów oraz zapobiega przenoszeniu zakłóceń między obwodami. Moduł jest wyposażony w tranzystorowe wyjście, co zapewnia szybkie i precyzyjne załączanie sygnałów przy niskim napięciu przejściowym.
- Zwiększenie bezpieczeństwa pracy urządzeń dzięki skutecznej izolacji obwodów sterujących od wykonawczych.
- Wyjście tranzystorowe o wysokiej wydajności – obciążalność do 6 A pozwala na pracę z szeroką gamą odbiorników.
- Szybkie czasy reakcji – maksymalne opóźnienie wyłączenia wynosi tylko 31 µs.
- Dioda LED (żółta) informująca o stanie pracy, ułatwiająca diagnostykę.
- Wysoki poziom ochrony IP20 oraz zgodność z EN IEC 60529.
Budowa i montaż – schemat oraz kompaktowe wymiary

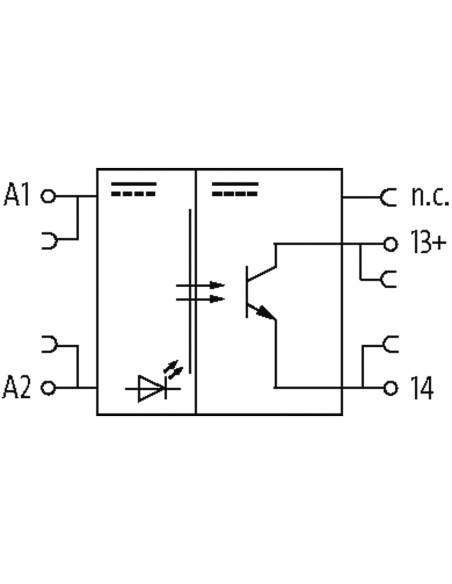

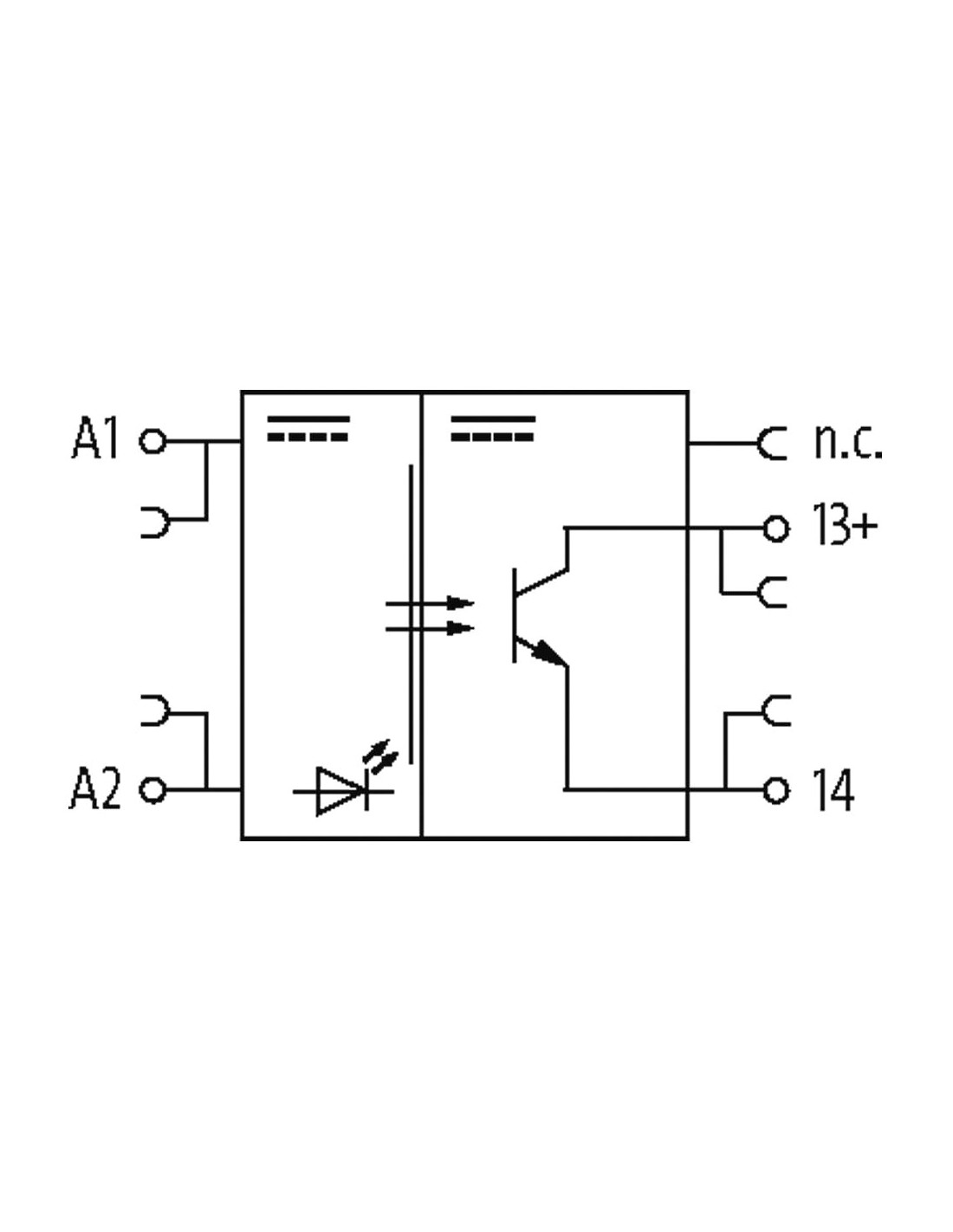

MIRO 6.2 posiada ultra-wąską obudowę o szerokości zaledwie 6,2 mm, co umożliwia zaoszczędzenie miejsca w rozdzielnicy. Prosty schemat połączeniowy oraz zaciski sprężynowe zapewniają szybki, pewny i wygodny montaż. Urządzenie przeznaczone jest do instalacji panelowych, gdzie liczy się niezawodność i kompaktowa budowa.

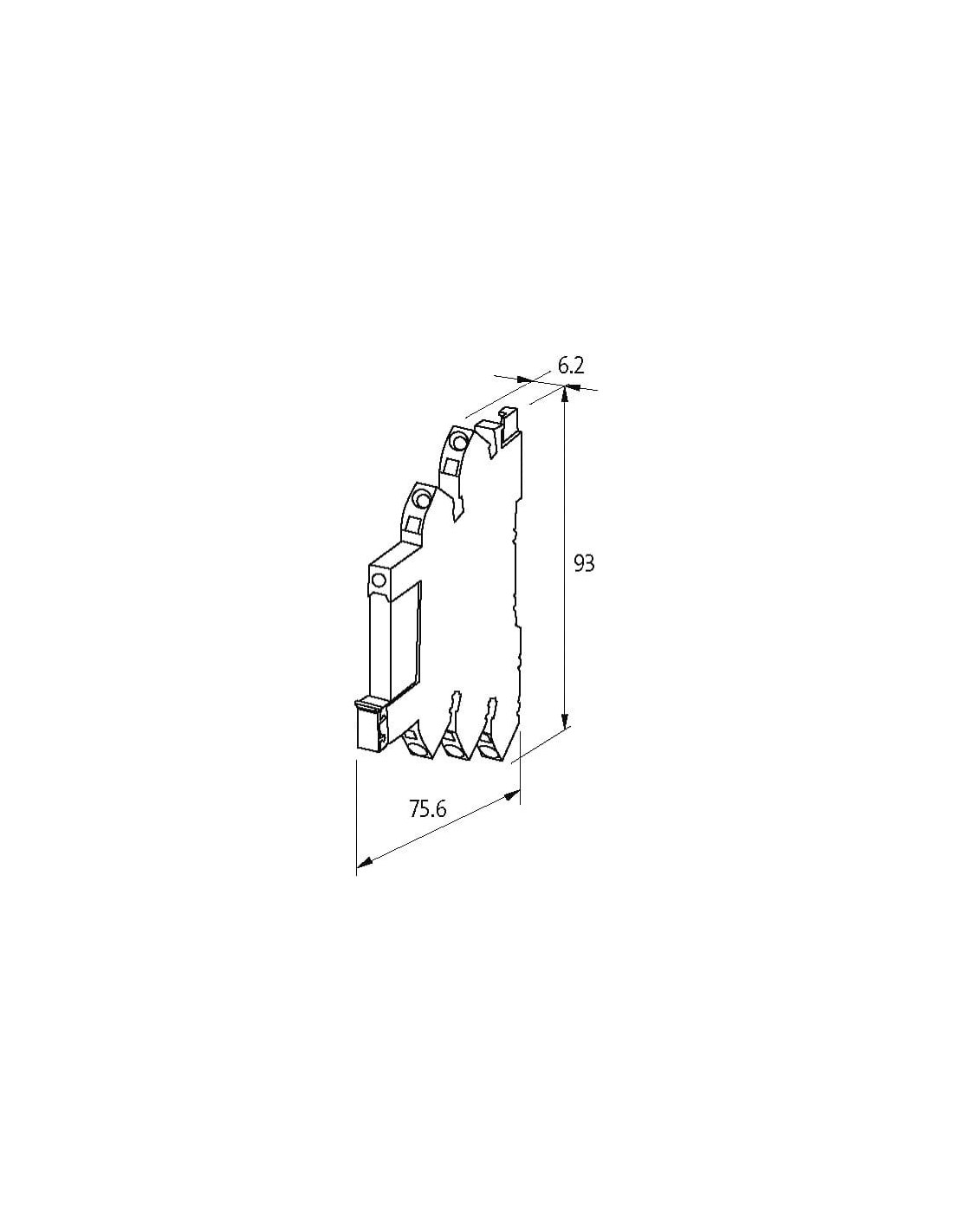

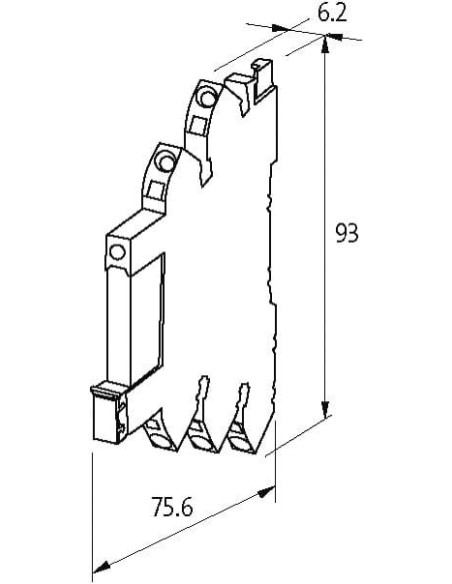

- Kompaktowe wymiary: 6,2 mm x 93 mm x 75,6 mm
- Prosty montaż na szynie DIN
- Wytrzymałość elektryczna izolacji: do 2,5 kV (piki)
Zastosowanie optoizolatora MIRO 6.2 w automatyce i przemyśle
Optoizolatory tranzystorowe wykorzystywane są wszędzie tam, gdzie niezbędna jest skuteczna separacja elektryczna między obwodami sterowania a elementami wykonawczymi, np. w:
- systemach automatyki przemysłowej,
- rozproszonych układach sterowania,
- szafach elektrycznych,
- zabezpieczaniu przed przepięciami i zakłóceniami,
- sterowaniu silnikami, zaworami oraz innymi odbiornikami wymagającymi separacji sygnałów.
Produkt spełnia wymagania nowoczesnych aplikacji, gwarantując wysoką niezawodność, szybkie załączanie i bezpieczną pracę w szerokim zakresie temperatur oraz warunków otoczenia.
