Tranzystor 1 A
24 V DC
Zaciski sprężynowe
Wyjście multinapięciowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia maks. | 6 ms |
| Opóźnienie włączania maks. | 3 ms |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa maks. | 10 Hz |
| Napięcie łączeniowe AC min. | 5 V |
| Napięcie łączeniowe AC maks. | 250 V |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 350 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 1 A |
| Spadek napięcia AC maks. | 0,7 V |
| Spadek napięcia DC maks. | 0,7 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |

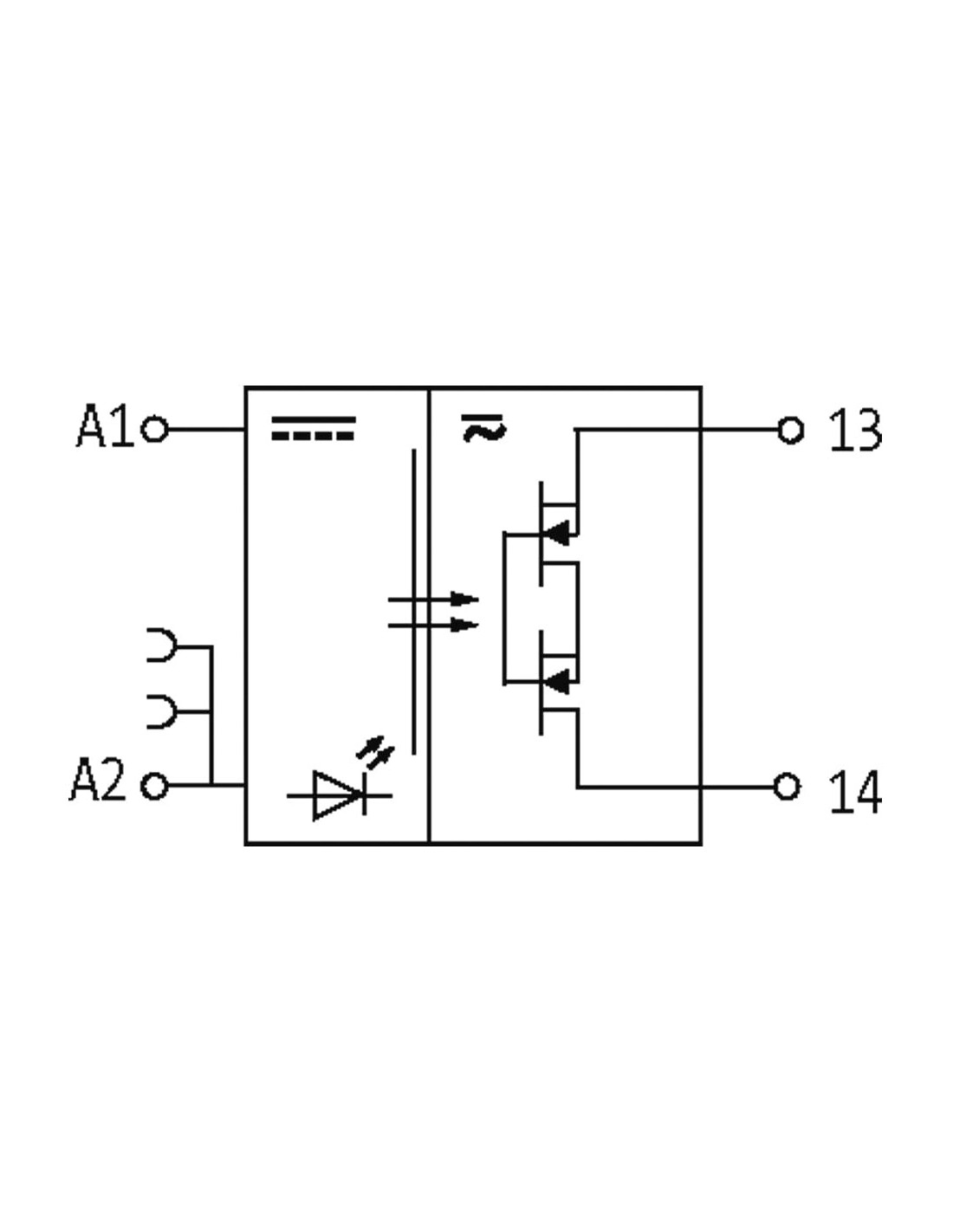

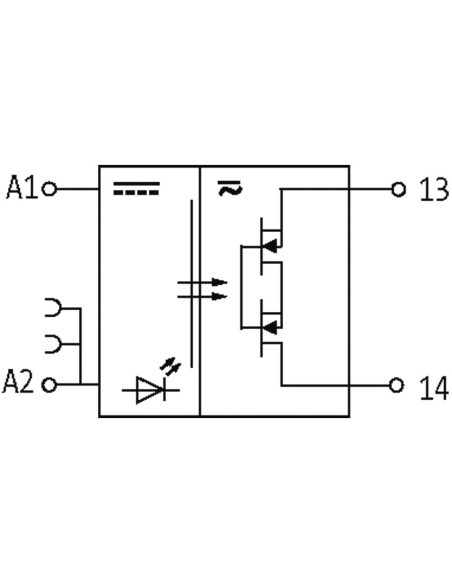

Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 13 |
Typ przyłącza 2
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

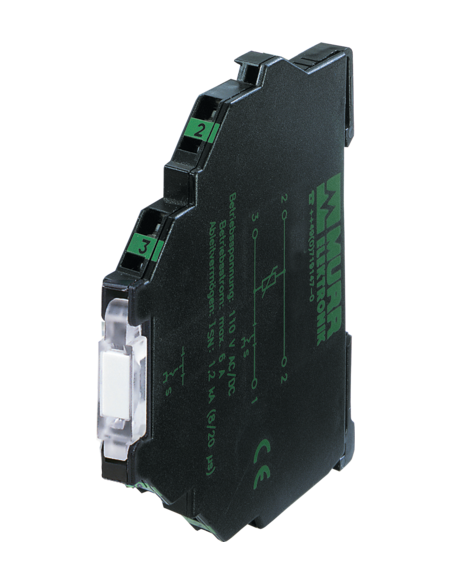

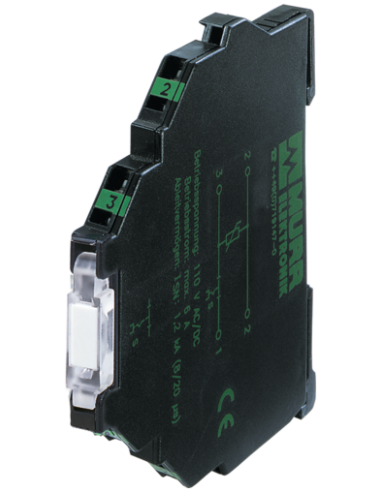

Optoizolator MIRO 6.2 24VDC 250V-1A – bezpieczeństwo i niezawodność w automatyce przemysłowej
Optoizolator MIRO 6.2 24VDC 250V-1A (kod produktu: 6652572) to nowoczesny moduł izolujący, przeznaczony do stosowania w instalacjach automatyki przemysłowej, gdzie kluczowe znaczenie ma separacja galwaniczna pomiędzy obwodami sterowania a obwodami wykonawczymi. To rozwiązanie zapewnia wysoką ochronę urządzeń oraz operatorów przed przepięciami i zakłóceniami powstającymi podczas pracy maszyn.
Dlaczego warto wybrać optoizolator MIRO 6.2 do systemów automatyki?
MIRO 6.2 24VDC 250V-1A znajduje zastosowanie w układach sterowania i zabezpieczenia, systemach sygnalizacyjnych oraz urządzeniach przemysłowych pracujących w trudnych warunkach środowiskowych. Doskonale sprawdza się w ochronie wejść sterowników PLC oraz w separacji układów o różnych potencjałach. Szeroki zakres napięcia wejściowego, możliwość pracy z sygnałami AC i DC, a także kompaktowe wymiary, znacząco upraszczają projektowanie nowoczesnych rozdzielnic i paneli sterujących.
- Bezpieczna separacja galwaniczna – chroni wrażliwe komponenty sterujące przed przepięciami i zakłóceniami.
- Kompaktowa obudowa o szerokości 6,2 mm – oszczędność miejsca w rozdzielni, szybki montaż na szynie DIN (EN 60715).
- Uniwersalne zaciski sprężynowe FK – prosta instalacja przewodów bez potrzeby użycia narzędzi.
- Sygnalizacja LED – łatwa diagnostyka pracy urządzenia dzięki diodzie LED wskazującej stan.
- Trudnopalna obudowa z tworzywa sztucznego – wysoki poziom bezpieczeństwa użytkowania nawet w wymagających warunkach przemysłowych.
- Praca w szerokim zakresie temperatur – od -20°C do 60°C, co umożliwia zastosowanie w różnych gałęziach przemysłu.
Typowe zastosowania optoizolatora MIRO 6.2
Optoizolator MIRO 6.2 24VDC 250V-1A jest szczególnie polecany do:
- Separacji sygnałów sterujących w szafach sterowniczych i rozdzielnicach.
- Ochrony wejść programowalnych sterowników logicznych (PLC).
- Izolacji sygnałów w instalacjach narażonych na przepięcia i zakłócenia elektromagnetyczne.
- Zastosowań w systemach bezpieczeństwa, gdzie wymagana jest niezawodna praca oraz odporność na awarie.
- Integracji z modułami wyjściowymi maszyn i urządzeń automatyki przemysłowej – obsługuje napięcia łączeniowe AC i DC.
Konstrukcja i wygoda montażu
Kompaktowa budowa, smukła obudowa o szerokości 6,2 mm oraz możliwość szybkiego montażu na szynie DIN sprawiają, że produkt sprawdza się idealnie w nowoczesnych rozdzielniach. Zaciski sprężynowe zapewniają pewne i trwałe połączenie, redukując czas instalacji do minimum.
Bezpieczeństwo i certyfikaty
Optoizolator MIRO 6.2 spełnia wysokie normy bezpieczeństwa, m.in. posiada znamionowe napięcie izolacji 2750 V oraz wykazuje odporność na wysokie temperatury i trudne warunki eksploatacji. Użycie trudnopalnych materiałów podnosi poziom ochrony zarówno urządzenia, jak i całego systemu automatyki.
