Tranzystor 10 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 10 V |
| Napięcie wejściowe DC maks. | 53 V |
| Prąd wejściowy DC | 10 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia obciążenia rezystancyjnego maks. | 5000 µs |
| Opóźnienie włączania obciążenia rezystancyjnego maks. | 2000 µs |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 0,1 Hz |
| Częstotliwość łączeniowa omowa maks. | 1 Hz |
| Napięcie łączeniowe DC min. | 5 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 1 mA |
| Prąd łączeniowy maks. | 10 A |
| Spadek napięcia DC maks. | 0,12 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 2750 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

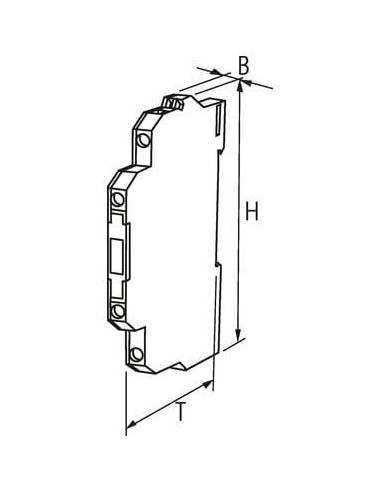

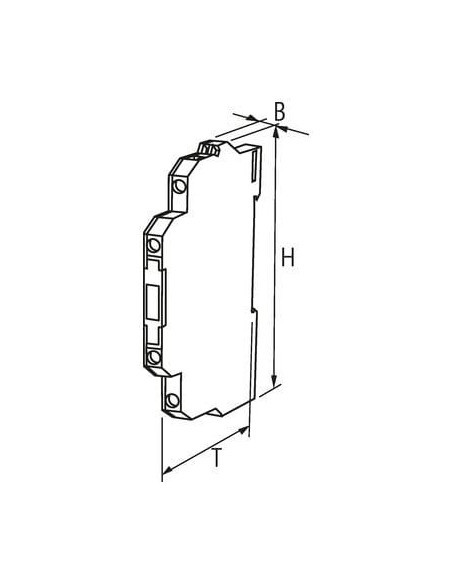

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 |

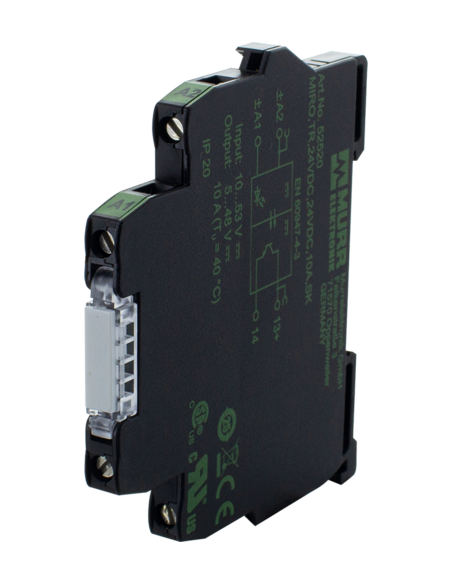

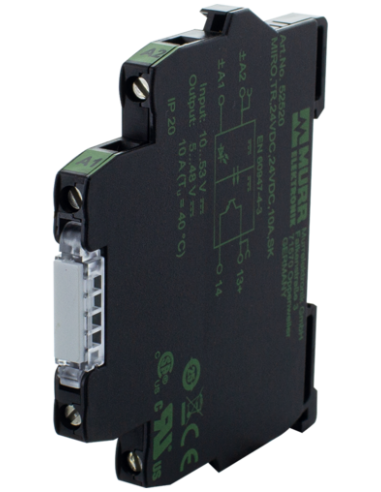

Optoizolator przemysłowy MIRO WE:53VDC – WY:48VDC/10A Murrelektronik – solidna ochrona obwodów
Optoizolator MIRO WE:53VDC – WY:48VDC/10A o kodzie produktu 52520 to zaawansowany element elektroniczny wykorzystywany do galwanicznej separacji układów sterujących od obwodów wykonawczych. Urządzenie to zapewnia bezpieczne i niezawodne oddzielenie sygnałów sterujących, co minimalizuje ryzyko uszkodzenia komponentów wrażliwych na zakłócenia elektryczne.
Zastosowania optoizolatora – przemysł, automatyka, bezpieczeństwo
Optoizolator MIRO 52520 jest dedykowany do szerokiego spektrum zastosowań, w tym:
- Automatyka przemysłowa – ochrona sterowników PLC przed przepięciami i zwarciami.
- Budowa maszyn – separacja obwodów logicznych od obciążeń o dużej mocy.
- Systemy HVAC, napędy i sterowanie silnikami.
- Technika sygnalizacyjna – bezpieczne przekazywanie sygnałów przy długich liniach transmisyjnych.
Dzięki dopuszczalnemu prądowi wyjściowemu do 10 A oraz napięciu przełączania do 48 V DC, produkt umożliwia niezawodne sterowanie różnorodnymi odbiornikami, takimi jak siłowniki, lampy sygnalizacyjne czy styczniki mocy.
Najważniejsze cechy i zalety zastosowania optoizolatora MIRO 52520
- Galwaniczna izolacja: chroni układy sterujące przed zakłóceniami oraz zwarciami w obwodzie wyjściowym.
- Wysoka wytrzymałość izolacji: znamionowe napięcie izolacji 2750 V gwarantuje bezpieczeństwo nawet w trudnych warunkach przemysłowych.
- Kompaktowa budowa: szerokość jedynie 6,2 mm pozwala na wygodny montaż w szafach sterowniczych, oszczędzając miejsce na szynie DIN (zgodność z EN 60715).
- Prosty montaż i łatwe podłączenie: zaciski śrubowe umożliwiają szybkie i pewne przyłączenie przewodów.
- Diody LED sygnalizujące stan pracy: szybka diagnostyka i kontrola poprawnej pracy urządzenia.
- Obudowa trudnopalna: podwyższa poziom bezpieczeństwa eksploatacji w środowisku przemysłowym.
- Odporność na warunki środowiskowe: zakres temperatur pracy od -20°C do +60°C umożliwia stosowanie w szerokim zakresie aplikacji.

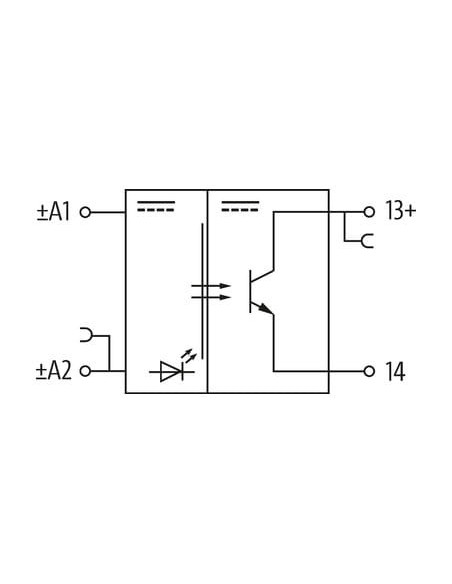

Budowa i działanie – schematy połączeniowe optoizolatora MIRO
Produkt wyposażony jest w zaciski śrubowe umożliwiające szybki montaż oraz podłączenie. Schematy ideowe umieszczone na obudowie oraz w dokumentacji ułatwiają poprawne połączenie optoizolatora. Wyjście tranzystorowe umożliwia sterowanie zarówno obciążeniami rezystancyjnymi, jak i indukcyjnymi.
Typowe zastosowania – gdzie sprawdzi się optoizolator MIRO 52520?
- Układy automatyki budynkowej i przemysłowej – galwaniczna separacja bloków funkcjonalnych.
- Systemy bezpieczeństwa maszyn – eliminacja przenoszenia zakłóceń między sekcjami instalacji.
- Panele sterownicze, rozdzielnice elektryczne – ochrona przed skutkami przepięć i zwarć.
Optoizolator MIRO WE:53VDC – WY:48VDC/10A to niezawodny element instalacji elektrycznych i automatyki, zapewniający wysoką ochronę, bezpieczeństwo oraz uniwersalność zastosowań w środowiskach przemysłowych.
