Tranzystor 1 A
24 V DC
Zaciski śrubowe
Dane elektryczne | Wejście
| Napięcie wejściowe OFF DC min. | 0 V |
| Napięcie wejściowe OFF DC maks. | 5 V |
| Napięcie wejściowe DC min. | 11 V |
| Napięcie wejściowe DC maks. | 30 V |
| Prąd wejściowy DC | 6,25 mA |
Dane elektryczne | Wyjście
| Opóźnienie wyłączenia obciążenia rezystancyjnego maks. | 1000 µs |
| Opóźnienie włączania obciążenia rezystancyjnego maks. | 1500 µs |
| Prąd spoczynkowy OFF maks. | 0,025 mA |
| Częstotliwość łączeniowa indukcyjna maks. | 4 Hz |
| Częstotliwość łączeniowa omowa maks. | 40 Hz |
| Napięcie łączeniowe DC min. | 3 V |
| Napięcie łączeniowe DC maks. | 48 V |
| Prąd łączeniowy min. | 0,5 mA |
| Prąd łączeniowy maks. | 1 A |
| Spadek napięcia DC maks. | 0,12 V |
Diagnozy
| Dioda LED wskaźnika stanu | żółty |
Ochrona urządzenia | Elektryczna
| Znamionowe napięcie izolacji | 500 V |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Kolor obudowy | czarny |
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |

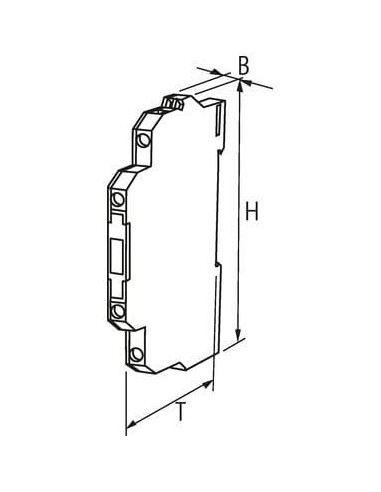

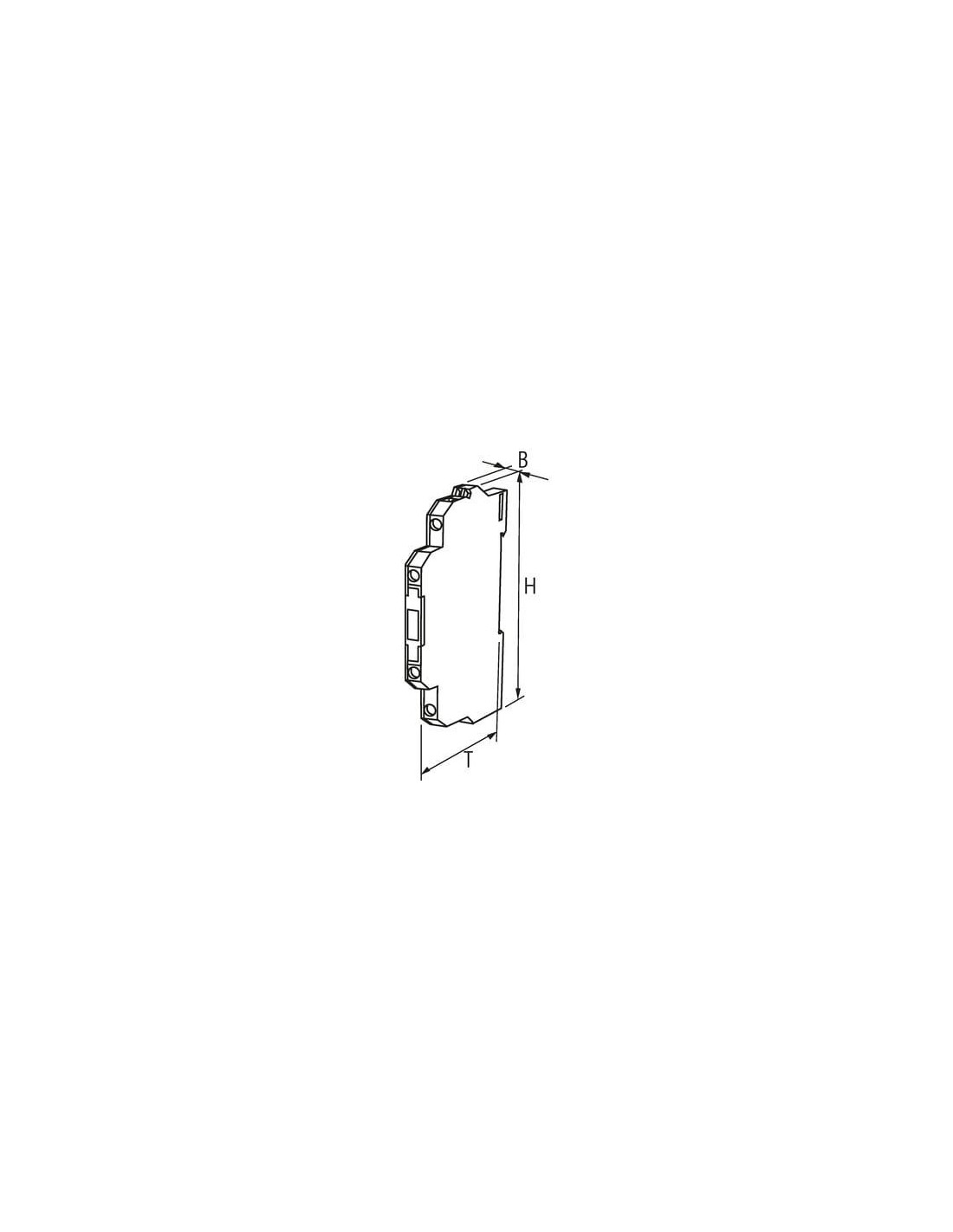

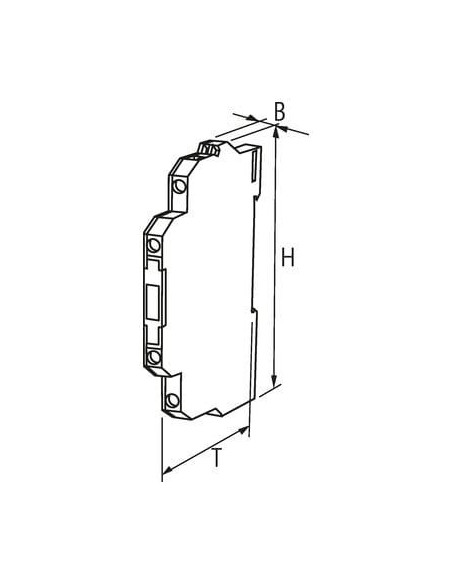

| Wysokość | 78 mm |
| Szerokość | 6,2 mm |
| Głębokość | 70 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 60 °C |
Parametry zacisków
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 14 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | 13 + |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 1 + |
Typ przyłącza 4
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | zielony |
| Liczba biegunów | 1 |
| PIN 1 | A 2 - |

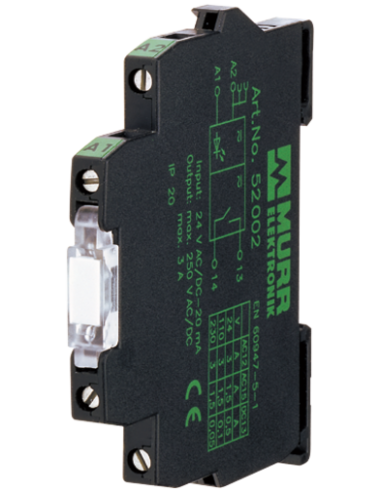

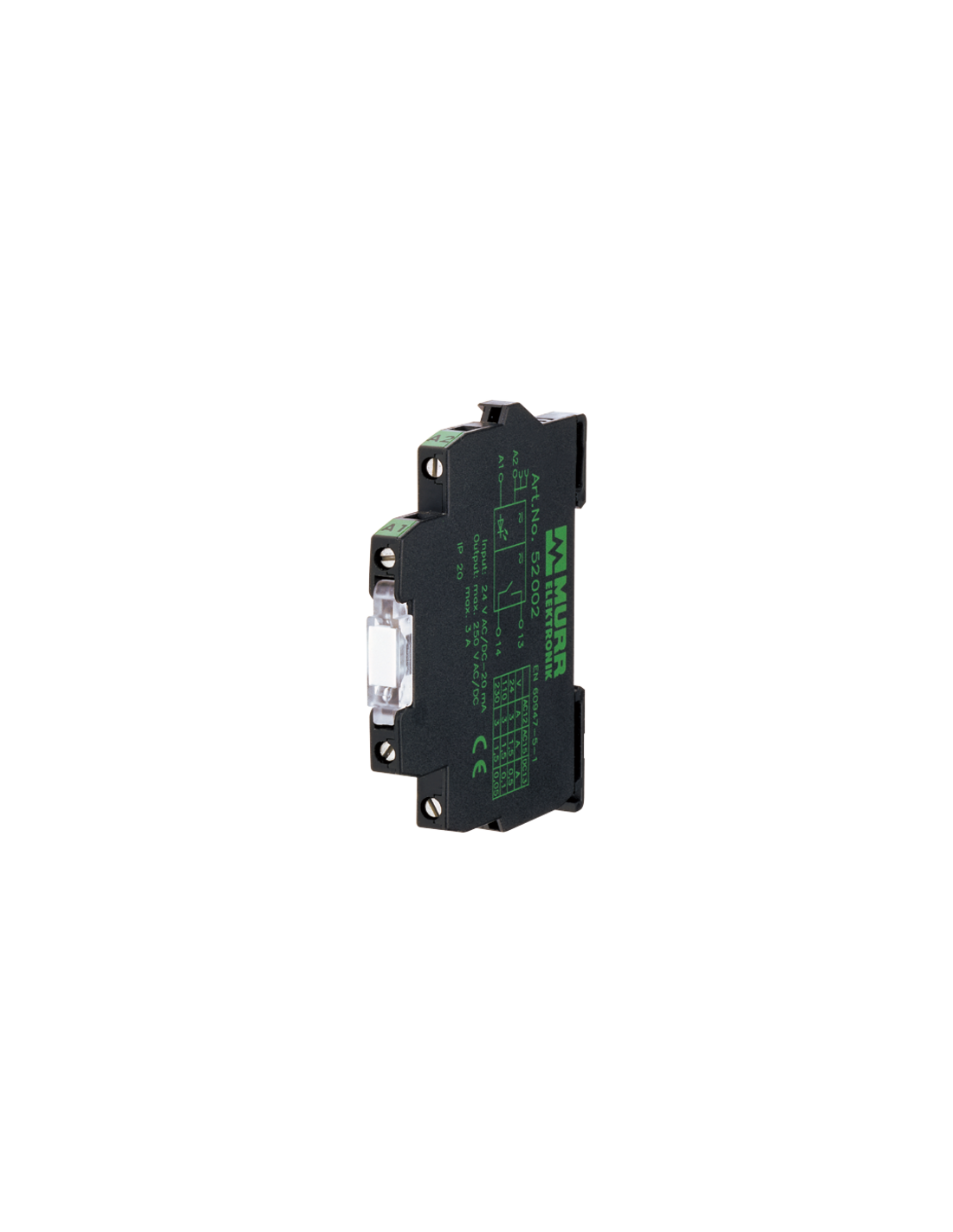

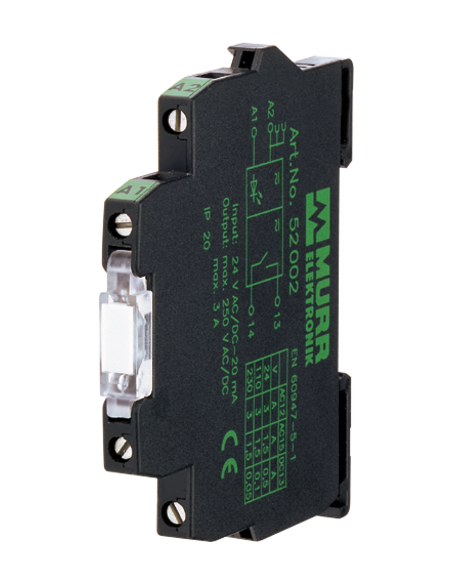

Optoizolator MIRO 6.2 WE:30VDC - WY:48VDC/1A 52515 – profesjonalna separacja sygnałów
Optoizolator MIRO 6.2 o kodzie produktu 52515 to zaawansowany element dedykowany do rozdzielania i ochrony sygnałów elektrycznych w rozbudowanych systemach automatyki oraz instalacjach przemysłowych. Urządzenie zapewnia efektywną separację galwaniczną między obwodami wejściowymi i wyjściowymi, co znacznie zwiększa bezpieczeństwo układu i chroni delikatną elektronikę przed przepięciami oraz zakłóceniami elektromagnetycznymi.
Zalety i funkcjonalność optoizolatora do automatyki – MIRO 6.2
Dzięki szerokiemu zakresowi napięcia wejściowego (11–30 V DC) oraz wysokiej wydajności wyjścia (do 1A przy 48V DC), optoizolator MIRO 6.2 sprawdzi się w wielu aplikacjach wymagających niezawodnej pracy i solidnej ochrony.
- Bezpieczne rozdzielanie sygnałów – ochrona urządzeń sterujących oraz sygnałów przed zakłóceniami i uszkodzeniami.
- Wysoka odporność na zakłócenia EMI.
- Szybkie czasy przełączania – niewielkie opóźnienia załączania i wyłączania (od 1000 do 1500 µs), co jest idealne dla aplikacji wymagających precyzyjnej synchronizacji sygnałów.
- Uniwersalny montaż na szynie DIN według normy EN 60715, co umożliwia łatwą integrację w szafach sterowniczych.
- Wytrzymała, trudnopalna obudowa z tworzywa sztucznego, odporna na warunki przemysłowe i zapewniająca bezpieczeństwo eksploatacji.
- Wyposażony w czytelny wskaźnik LED sygnalizujący stan pracy modułu.
- Stabilność pracy w szerokim zakresie temperatur od -20°C do +60°C.
Typowe zastosowania optoizolatora MIRO 6.2 w przemyśle
Optoizolatory takie jak MIRO 6.2 znajdują szerokie zastosowanie w:
- Układach automatyki przemysłowej (PLC, sterowniki, systemy SCADA).
- Aplikacjach pomiarowych i monitorujących, wymagających galwanicznej separacji sygnałów.
- Rozdzielniach i szafach sterowniczych, gdzie konieczna jest ochrona interfejsów komunikacyjnych oraz elektroniki wykonawczej.
- Systemach zabezpieczeń, sterowania oraz kontroli procesów przemysłowych.
- Współpracy z czujnikami, modułami wejść/wyjść, przekaźnikami półprzewodnikowymi i innymi urządzeniami wymagającymi separacji elektrycznej.

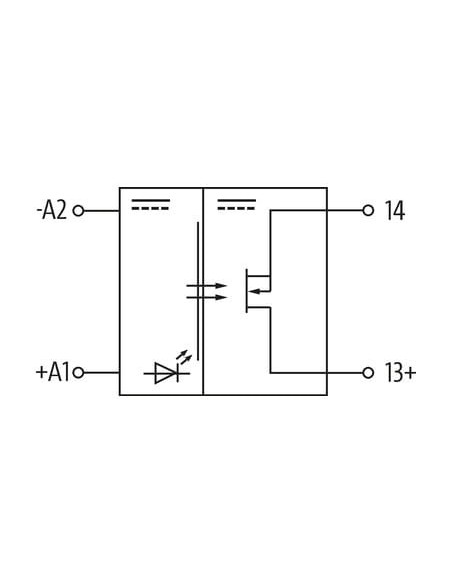

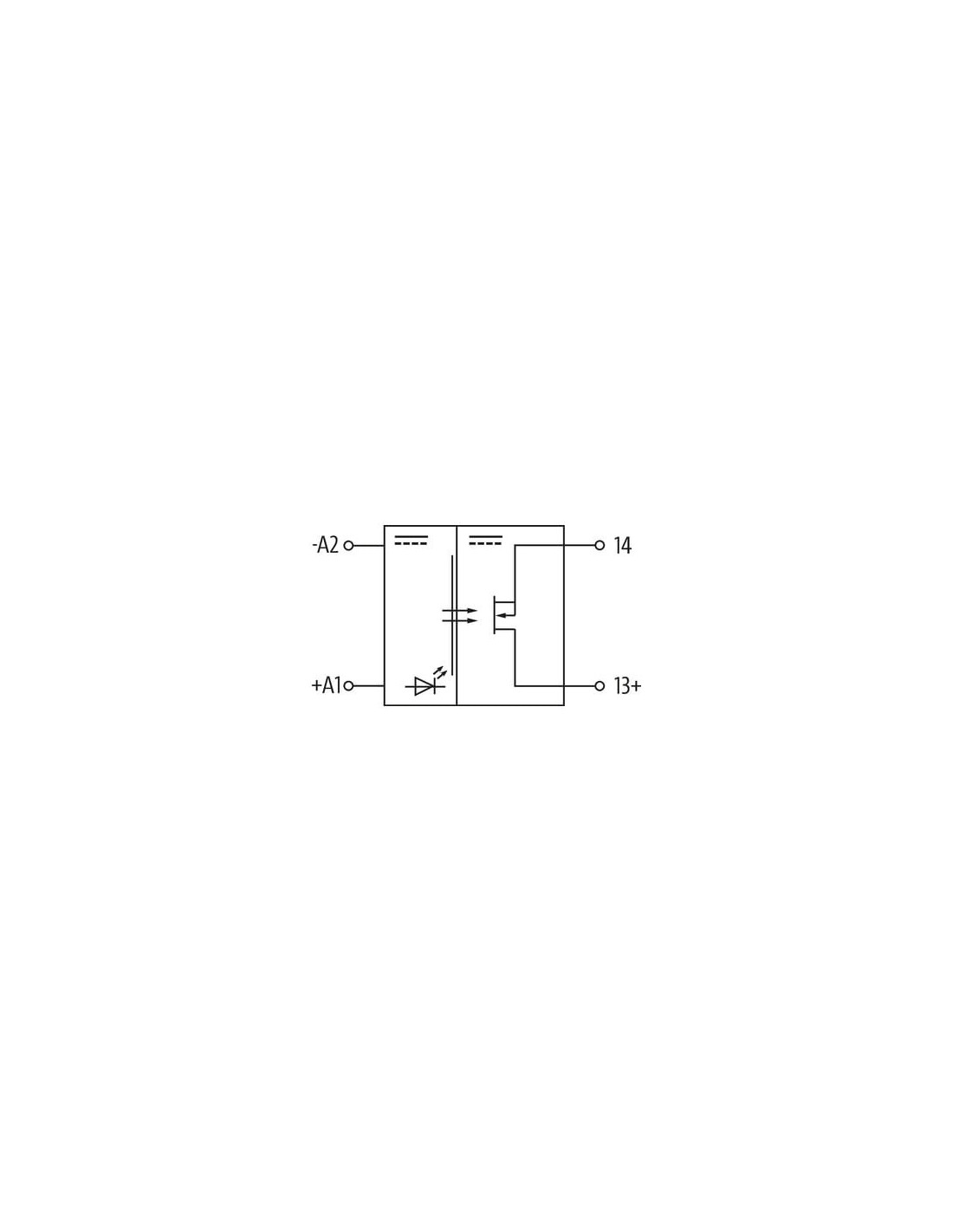

Budowa i schemat podłączeń – szybka i niezawodna instalacja
MIRO 6.2 wyróżnia się kompaktowymi wymiarami (6,2 mm szerokości), co pozwala na oszczędność miejsca w szafie sterowniczej. Wyposażony jest w zaciski śrubowe oznaczone kolorami, co umożliwia łatwe podłączenie przewodów i zapewnia pewność działania połączeń.
- Wejście: oznaczenia A1 (+) i A2 (–).
- Wyjście: zaciski 13 (+) oraz 14.
- Zastosowanie tranzystora jako elementu wykonawczego gwarantuje szybkie przełączanie i długotrwałą niezawodność.
Dlaczego warto wybrać optoizolator MIRO 6.2?
Optoizolator MIRO 6.2 zwiększa bezpieczeństwo i funkcjonalność systemów automatyki poprzez skuteczną separację galwaniczną oraz ochronę zarówno urządzeń sterujących, jak i wykonawczych. Prosta instalacja, czytelna sygnalizacja LED oraz wytrzymałość na warunki przemysłowe sprawiają, że jest to rozwiązanie idealnie pasujące do różnorodnych zastosowań w nowoczesnej automatyce.
